物理透镜完整版课件ppt

这是一份物理透镜完整版课件ppt，共38页。PPT课件主要包含了凸透镜的主光轴和光心，欣赏视频《透镜》，F焦点，焦点F1，焦点F2，边缘薄，凸透镜，解如图所示等内容，欢迎下载使用。

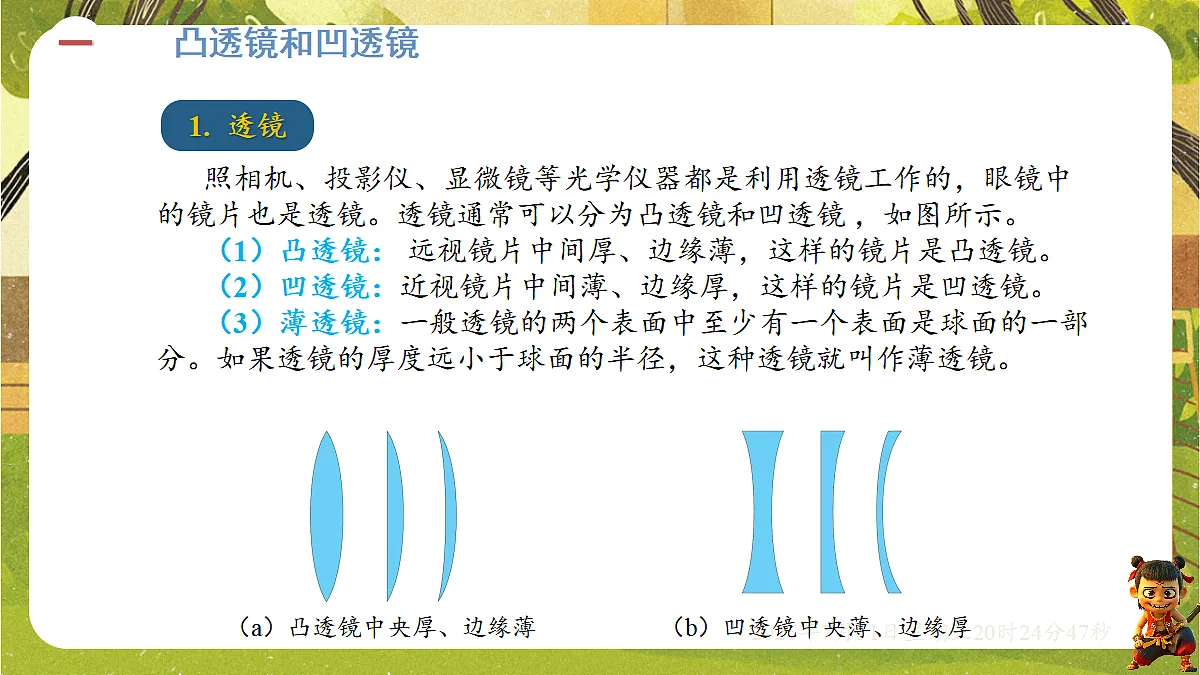

照相机、投影仪、显微镜等光学仪器都是利用透镜工作的，眼镜中的镜片也是透镜。透镜通常可以分为凸透镜和凹透镜 ，如图所示。（1）凸透镜： 远视镜片中间厚、边缘薄，这样的镜片是凸透镜。（2）凹透镜：近视镜片中间薄、边缘厚，这样的镜片是凹透镜。（3）薄透镜：一般透镜的两个表面中至少有一个表面是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜就叫作薄透镜。

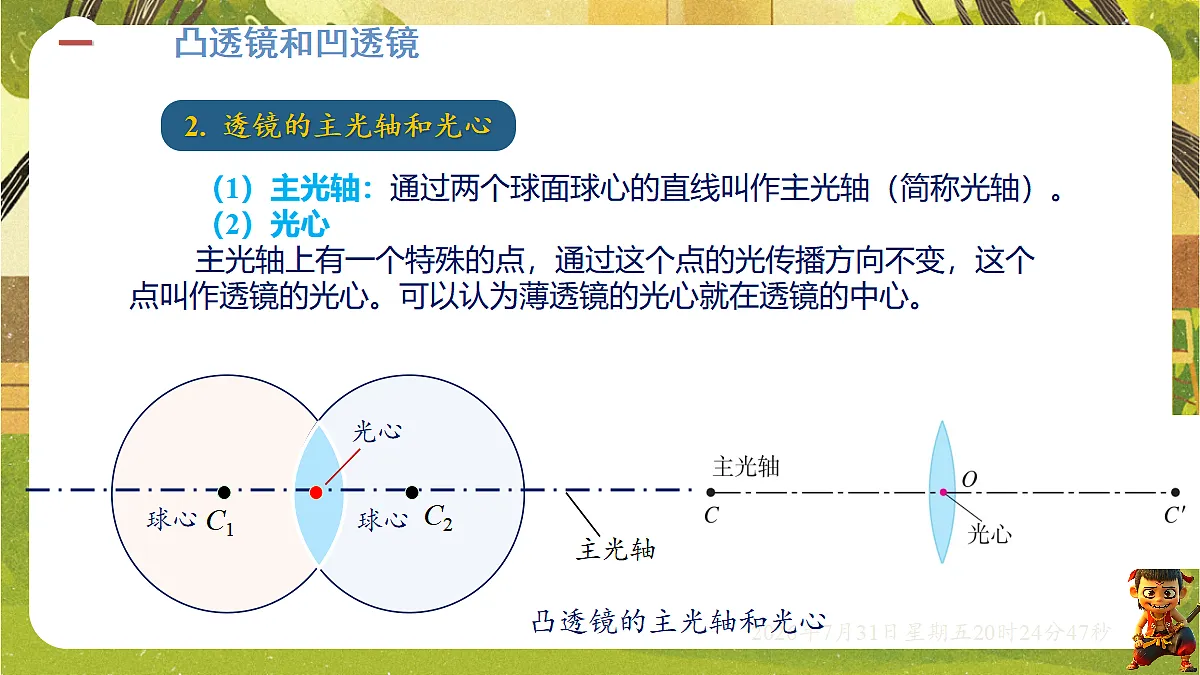

（1）主光轴：通过两个球面球心的直线叫作主光轴（简称光轴）。（2）光心 主光轴上有一个特殊的点，通过这个点的光传播方向不变，这个点叫作透镜的光心。可以认为薄透镜的光心就在透镜的中心。
2. 透镜的主光轴和光心

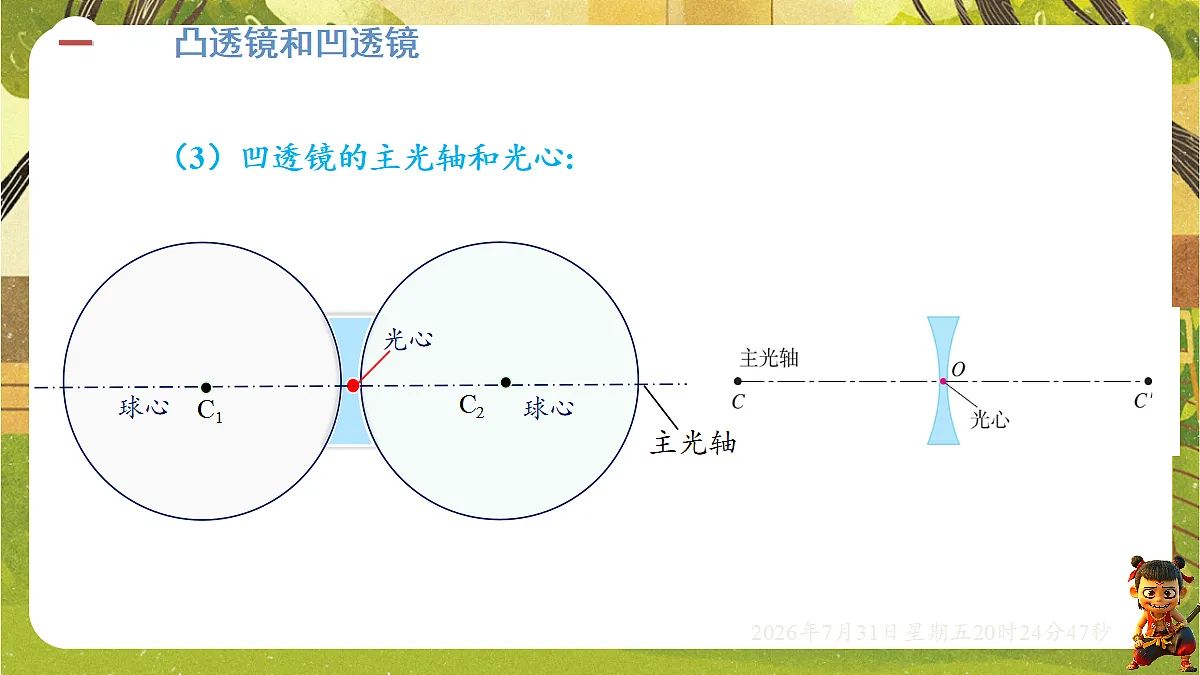

（3）凹透镜的主光轴和光心:

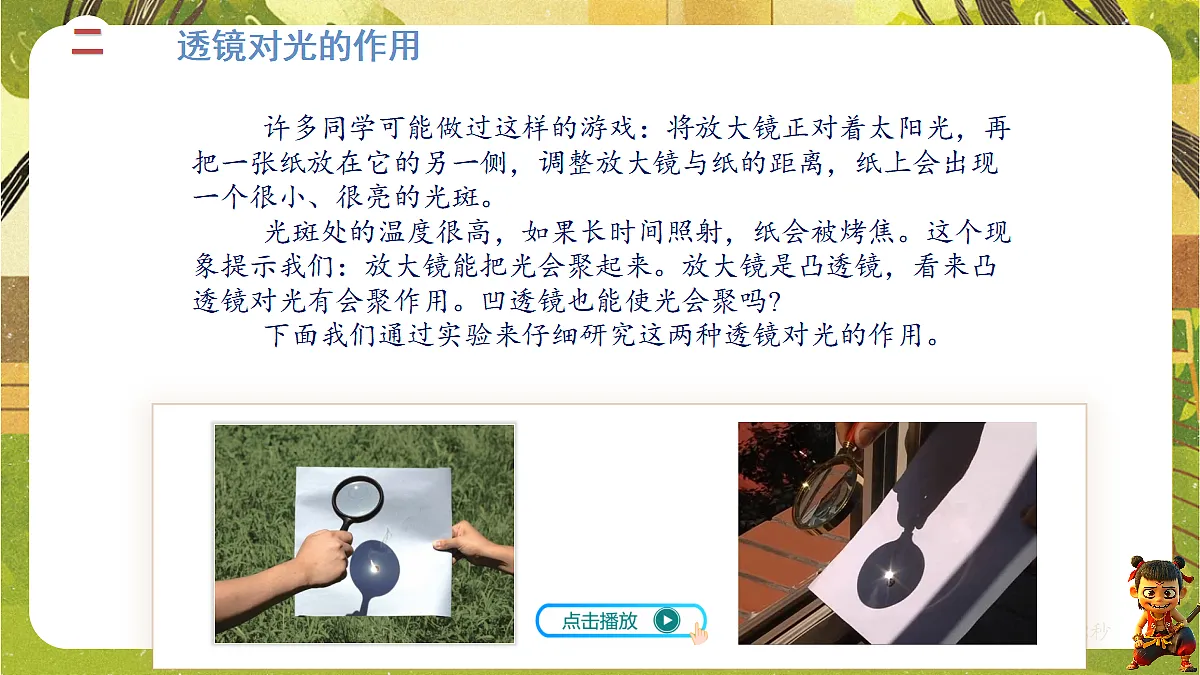

许多同学可能做过这样的游戏：将放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现一个很小、很亮的光斑。光斑处的温度很高，如果长时间照射，纸会被烤焦。这个现象提示我们：放大镜能把光会聚起来。放大镜是凸透镜，看来凸透镜对光有会聚作用。凹透镜也能使光会聚吗?下面我们通过实验来仔细研究这两种透镜对光的作用。

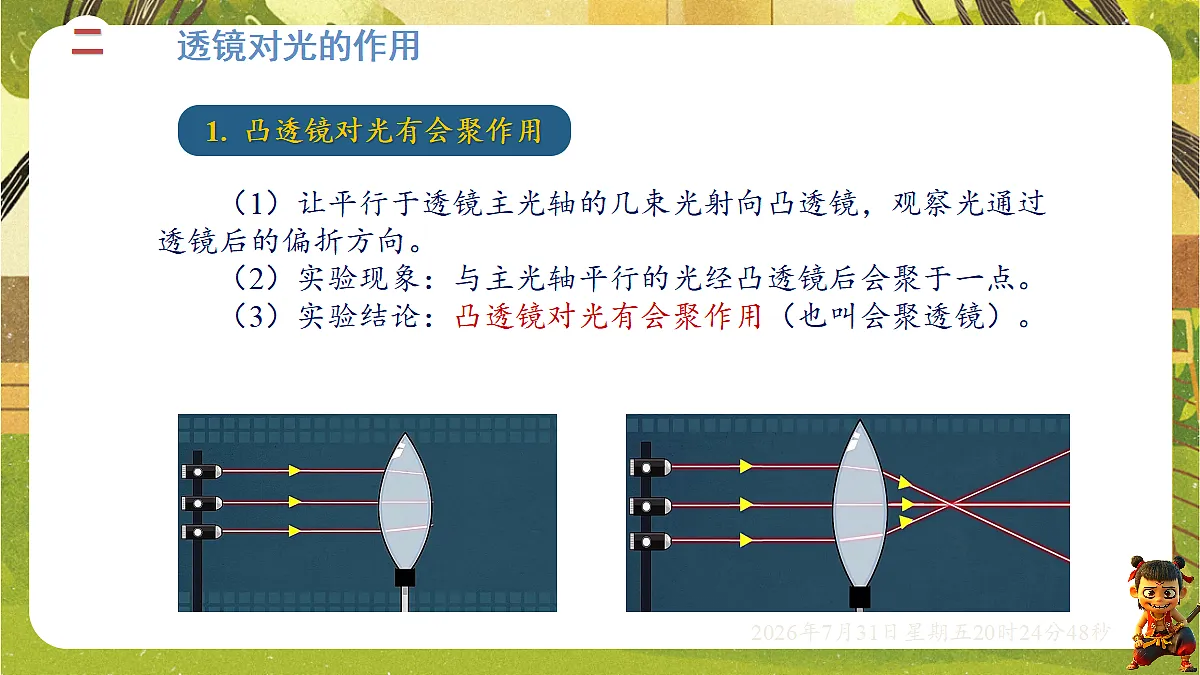

（1）让平行于透镜主光轴的几束光射向凸透镜，观察光通过透镜后的偏折方向。（2）实验现象：与主光轴平行的光经凸透镜后会聚于一点。（3）实验结论：凸透镜对光有会聚作用（也叫会聚透镜）。
1. 凸透镜对光有会聚作用

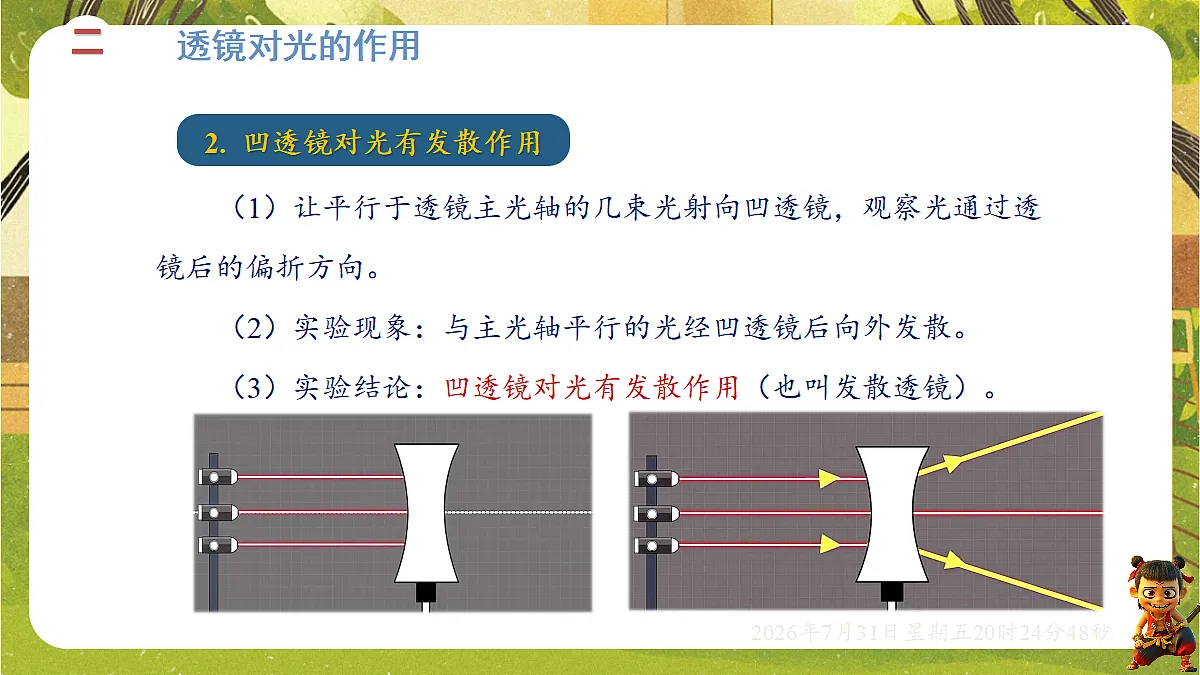

（1）让平行于透镜主光轴的几束光射向凹透镜，观察光通过透镜后的偏折方向。（2）实验现象：与主光轴平行的光经凹透镜后向外发散。（3）实验结论：凹透镜对光有发散作用（也叫发散透镜）。
2. 凹透镜对光有发散作用
（1）凸透镜对非平行光线也起会聚作用凸透镜使光线会聚，是相对入射光线而言的。凸透镜对光线的会聚作用是指把入射光线会聚了，其折射光线比入射光线更靠拢主光轴。
3. 理解透镜对光的作用
（2）凹透镜对非平行光线也起发散作用凹透镜使光线发散，是相对入射光线而言的。凹透镜对光线的发散作用是指把入射光线发散了，其折射光线比入射光线更远离主光轴。
视频讲解——《透镜对光的作用》
1. 凸透镜的焦点和焦距
（1）焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫作凸透镜的焦点，用F 表示。（2）焦距：焦点到凸透镜光心的距离叫作焦距，用f 表示。
（3）凸透镜的两个焦点和焦距凸透镜两侧各有一个焦点F1、 F2 ，这两个焦点关于光心对称，两侧的两个焦距 f 相等。
（4）凸透镜焦距的意义透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。如图所示，甲凸透镜的焦距小，对光的会聚作用强。
太阳离我们非常远，射到地面的阳光可以看做平行光。想一想，怎样利用阳光测量凸透镜的焦距。找几个不同规格的凸透镜，试着测量它们的焦距。
太阳光聚焦法：把凸透镜正对太阳光，上下移动透镜，能在纸上形成最小、最亮的光斑，这个光斑是凸透镜的焦点，用刻度尺测量焦点到凸透镜的距离是凸透镜的焦距。
（5）利用阳光测量凸透镜的焦距
演示实验——《用阳光测量凸透镜的焦距》
把折射光线反向延长看一看
折射光线好像从点F射出的
（1）焦点：平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线交于主光轴上一点，它不是实际光线的会聚点，叫作焦点F 。（2）焦距：凹透镜的焦点到光心的距离叫作焦距，用f 表示。
2. 凹透镜的焦点和焦距
（3）凹透镜的两个焦点和焦距凹透镜有两个焦点，关于光心对称。（4）凹透镜焦距的意义凹透镜焦距 f 的大小表示其光发散能力的强弱， f 越小，对光的发散能力越强。
视频讲解——《透镜的焦点和焦距》
（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴
（2）平行于主光轴的光线经凸透镜折射后通过焦点
3. 凸透镜的三条特殊光线
视频讲解——《凸透镜的三条特殊光线》
（3）对着凹透镜异侧虚焦点入射的光线经凹透镜后平行于主光轴
（2）平行于主光轴的光线经凹透镜后 发散光线的反向延长线通过虚焦点
4. 凹透镜的三条特殊光线
视频讲解——《凹透镜的三条特殊光线》
2. 作为调控光路的核心元件，透镜在现代科技中发挥着至关重要的作用。关于凸透镜和凹透镜对光的作用，下列说法正确的是( )
A. 光经过凸透镜后，一定会聚到一点B. 光经过凸透镜后，一定会平行射出C. 凹透镜对光有发散作用D. 光经过凹透镜一定会发生偏折
【点拨】平行于主光轴入射的光，经凸透镜后会聚在焦点，所以光在光屏上出现一个最小、最亮的光斑时，就会聚在焦点处了，此时凸透镜与光屏的距离便是凸透镜的焦距。由图知，
4. 张奶奶家的堆柴屋的屋顶是塑料薄膜，如图所示。一个雨过天晴的正午，张奶奶家柴屋里的柴草突然着火了。小明和村里的人们及时赶到，迅速将火扑灭。小明分析事
故现场，发现“纵火犯”是阳光和棚顶积水。小明寻找着火原因时，考虑的主要因素是棚顶积水透光，而且积水的形状具有________________的特点，从而构建了________模型，对光有______作用，柴草堆正好位于此模型的______位置处。
5.根据入射光线和折射光线，在图中虚线框内画出合适的透镜。
6.如图所示，根据透镜对光的作用，将图中的光线补充完整。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线传播方向不改变。
7. 公元前2世纪，西汉淮南王刘安的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生”。其描述的现象如图所示，下列说法正确的是( )
A. “削冰令圆”指的是把冰削成凹透镜B. “举以向日”指的是冰透镜平行于地面放置C. “以艾承其影”的“影”指冰透镜的焦点D. “则火生”是因为冰透镜能反射太阳光
【点拨】古人用冰削成的透镜中间厚、边缘薄，属于凸透镜，故A错误；冰透镜正对太阳光，能使太阳光会聚于焦点，所以“举以向日”指的是让太阳光垂直射向透镜，故B错误；凸透镜对光有会聚作用，能使光发生折射；冰透镜正对太阳光，能使太阳光
会聚焦点，“以艾承其影”中的“影”指冰透镜的焦点，从而能点燃艾草取火，故C正确，D错误。
【解】方法一：（放大镜法）将水膜贴近课本上的字，透过水膜看到书上的字变小的是凹透镜，字变大的是凸透镜。
方法二：（太阳光聚焦的方法）把水膜正对着太阳光，上下移动时能在地面上出现最小、最亮的光斑的是凸透镜；同样的操作在地面上出现暗圈的是凹透镜。
