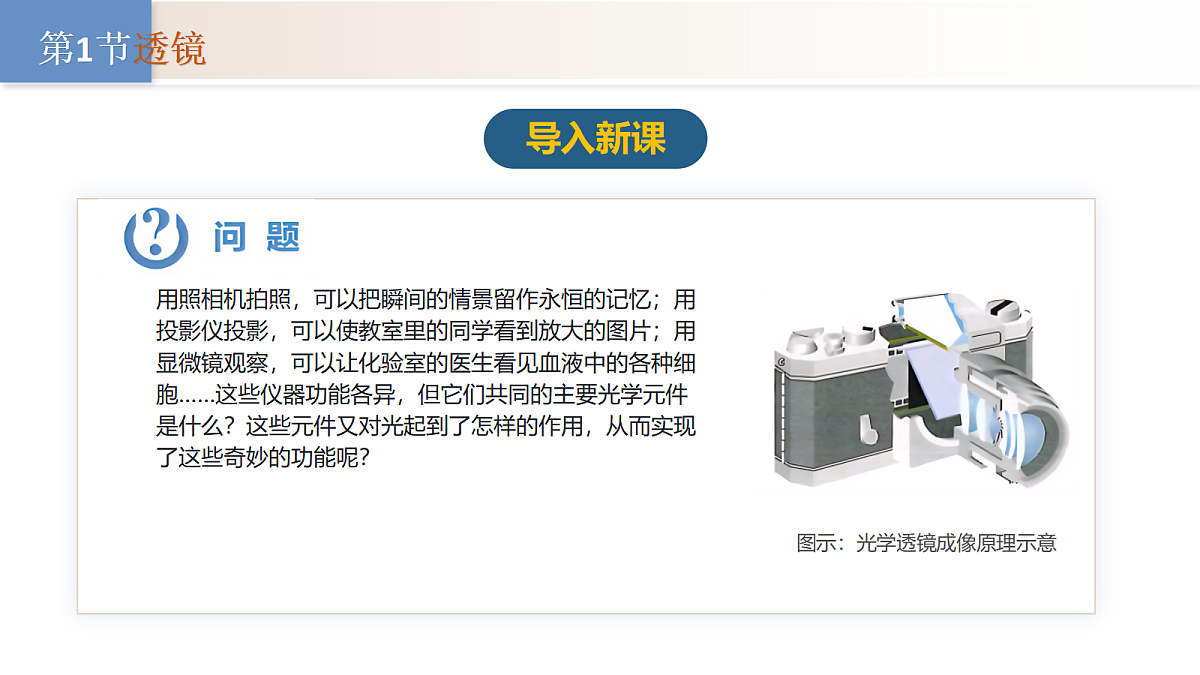

用照相机拍照，可以把瞬间的情景留作永恒的记忆；用投影仪投影，可以使教室里的同学看到放大的图片；用显微镜观察，可以让化验室的医生看见血液中的各种细胞……这些仪器功能各异，但它们共同的主要光学元件是什么？这些元件又对光起到了怎样的作用，从而实现了这些奇妙的功能呢？
图示：光学透镜成像原理示意

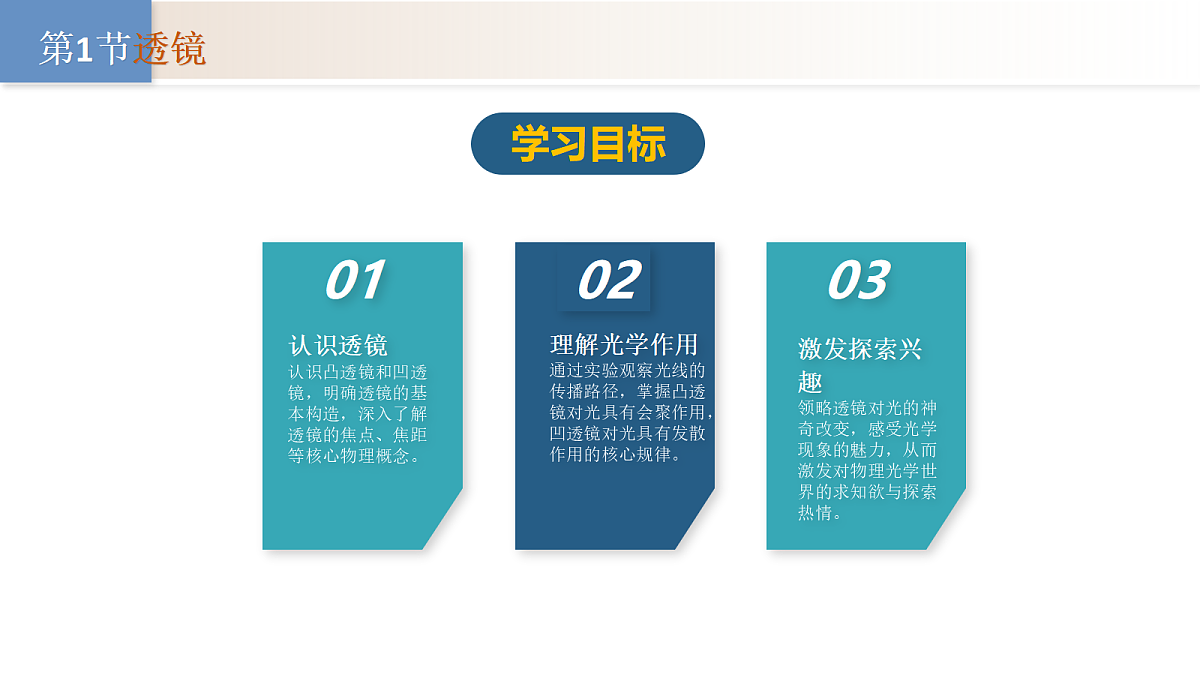

认识透镜认识凸透镜和凹透镜，明确透镜的基本构造，深入了解透镜的焦点、焦距等核心物理概念。
理解光学作用通过实验观察光线的传播路径，掌握凸透镜对光具有会聚作用，凹透镜对光具有发散作用的核心规律。
激发探索兴趣领略透镜对光的神奇改变，感受光学现象的魅力，从而激发对物理光学世界的求知欲与探索热情。

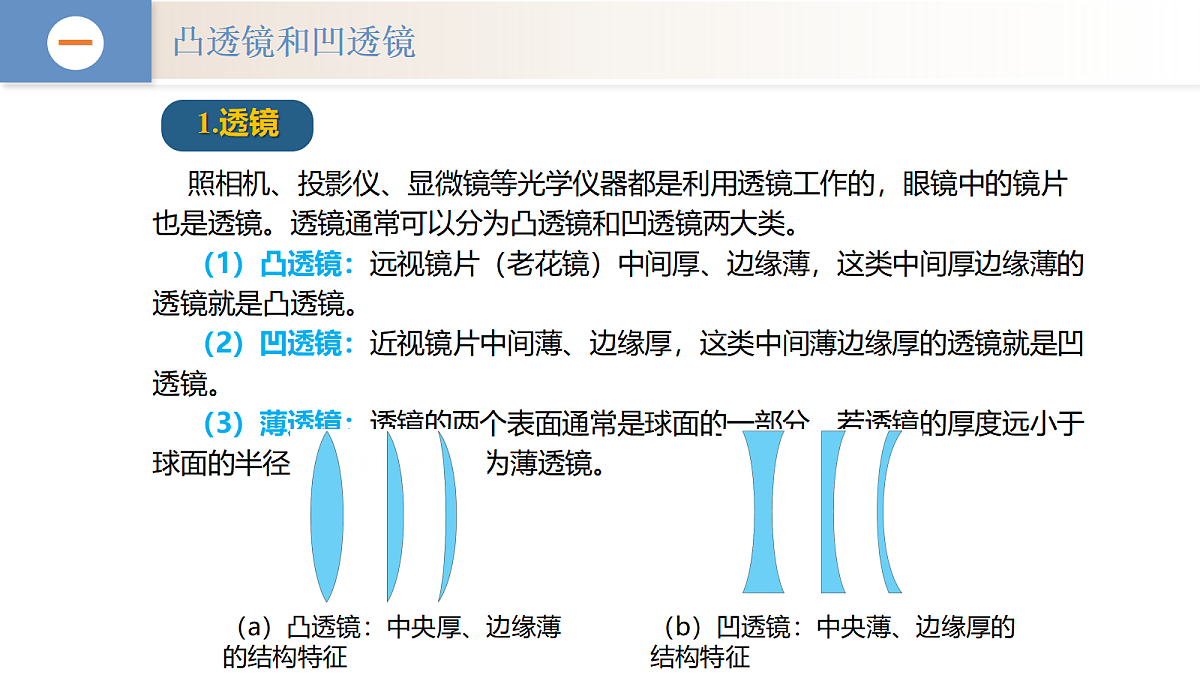

照相机、投影仪、显微镜等光学仪器都是利用透镜工作的，眼镜中的镜片也是透镜。透镜通常可以分为凸透镜和凹透镜两大类。（1）凸透镜：远视镜片（老花镜）中间厚、边缘薄，这类中间厚边缘薄的透镜就是凸透镜。（2）凹透镜：近视镜片中间薄、边缘厚，这类中间薄边缘厚的透镜就是凹透镜。（3）薄透镜：透镜的两个表面通常是球面的一部分，若透镜的厚度远小于球面的半径，这样的透镜称为薄透镜。
（a）凸透镜：中央厚、边缘薄的结构特征
（b）凹透镜：中央薄、边缘厚的结构特征

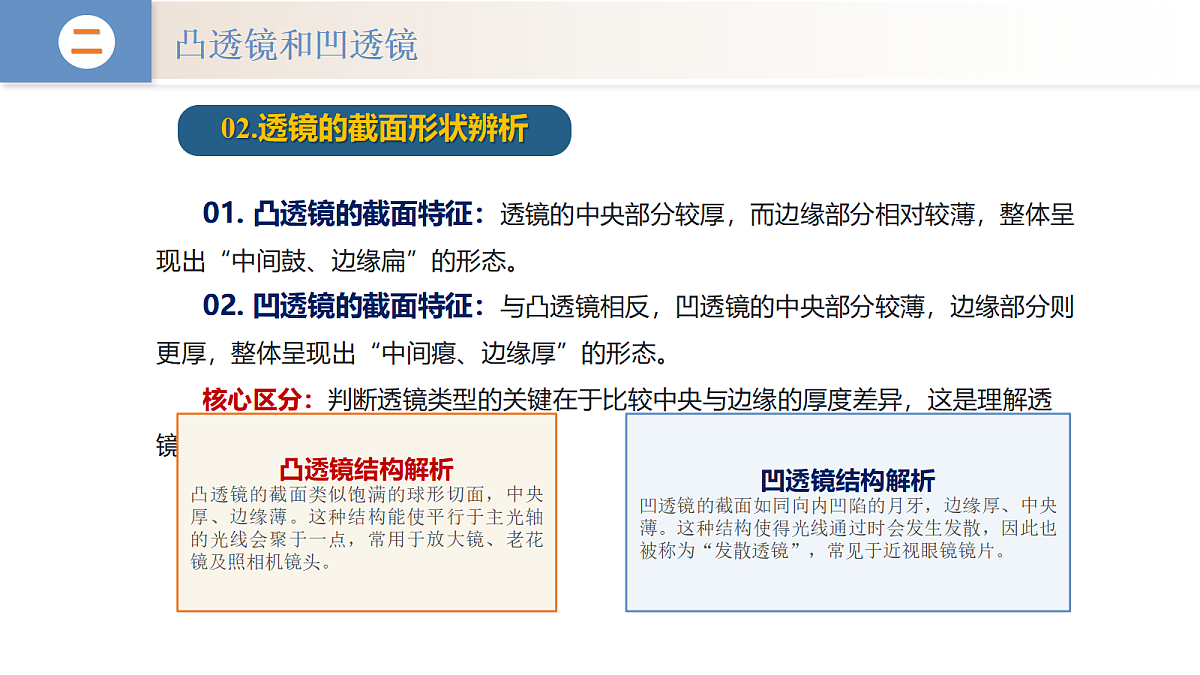

01. 凸透镜的截面特征：透镜的中央部分较厚，而边缘部分相对较薄，整体呈现出“中间鼓、边缘扁”的形态。02. 凹透镜的截面特征：与凸透镜相反，凹透镜的中央部分较薄，边缘部分则更厚，整体呈现出“中间瘪、边缘厚”的形态。核心区分：判断透镜类型的关键在于比较中央与边缘的厚度差异，这是理解透镜光学性质的基础。
凹透镜结构解析凹透镜的截面如同向内凹陷的月牙，边缘厚、中央薄。这种结构使得光线通过时会发生发散，因此也被称为“发散透镜”，常见于近视眼镜镜片。
凸透镜结构解析凸透镜的截面类似饱满的球形切面，中央厚、边缘薄。这种结构能使平行于主光轴的光线会聚于一点，常用于放大镜、老花镜及照相机镜头。
02.透镜的截面形状辨析

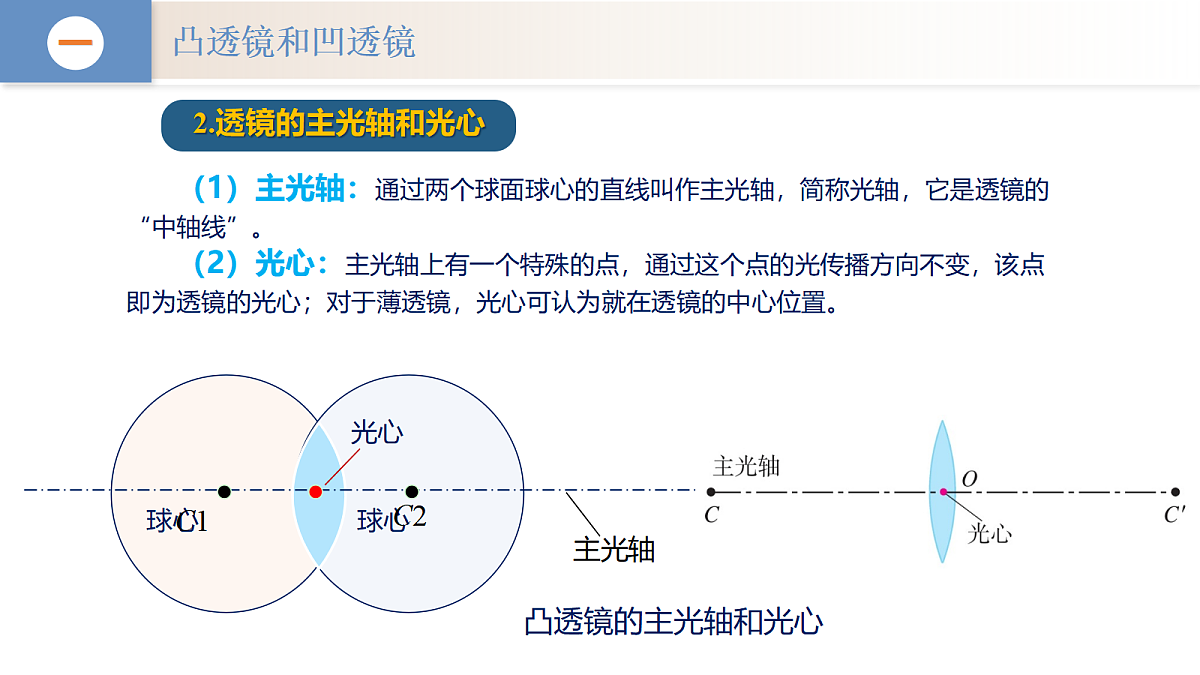

（1）主光轴：通过两个球面球心的直线叫作主光轴，简称光轴，它是透镜的“中轴线”。（2）光心：主光轴上有一个特殊的点，通过这个点的光传播方向不变，该点即为透镜的光心；对于薄透镜，光心可认为就在透镜的中心位置。
2.透镜的主光轴和光心

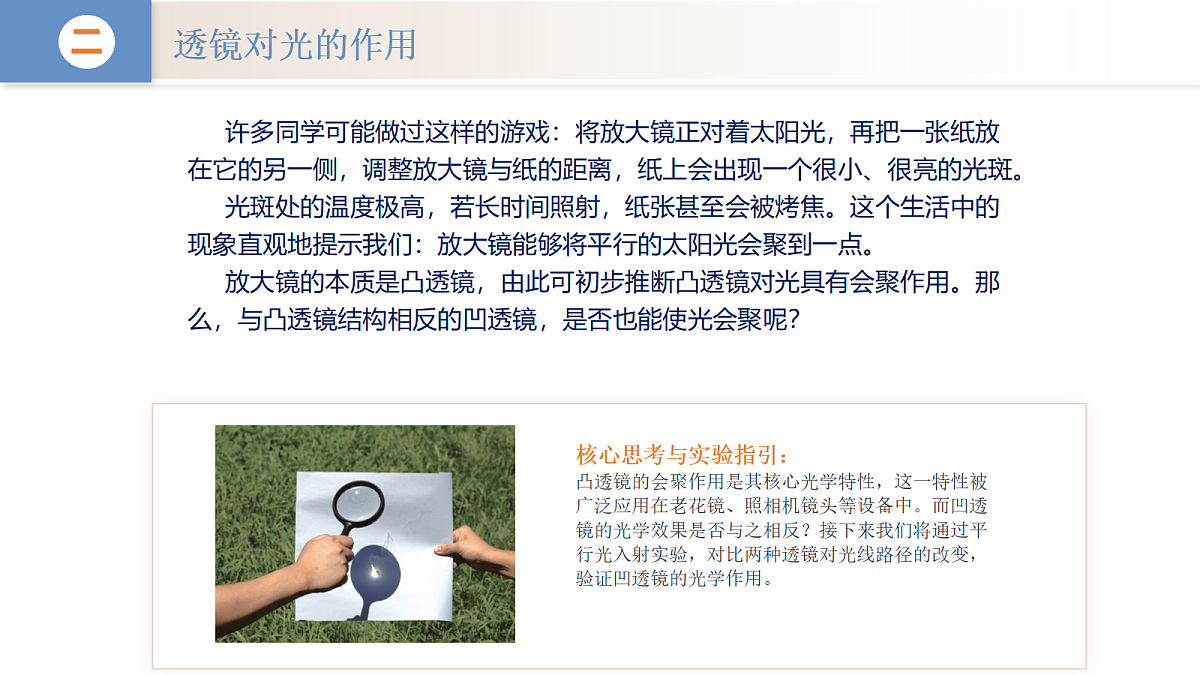

许多同学可能做过这样的游戏：将放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现一个很小、很亮的光斑。光斑处的温度极高，若长时间照射，纸张甚至会被烤焦。这个生活中的现象直观地提示我们：放大镜能够将平行的太阳光会聚到一点。放大镜的本质是凸透镜，由此可初步推断凸透镜对光具有会聚作用。那么，与凸透镜结构相反的凹透镜，是否也能使光会聚呢？
核心思考与实验指引：凸透镜的会聚作用是其核心光学特性，这一特性被广泛应用在老花镜、照相机镜头等设备中。而凹透镜的光学效果是否与之相反？接下来我们将通过平行光入射实验，对比两种透镜对光线路径的改变，验证凹透镜的光学作用。

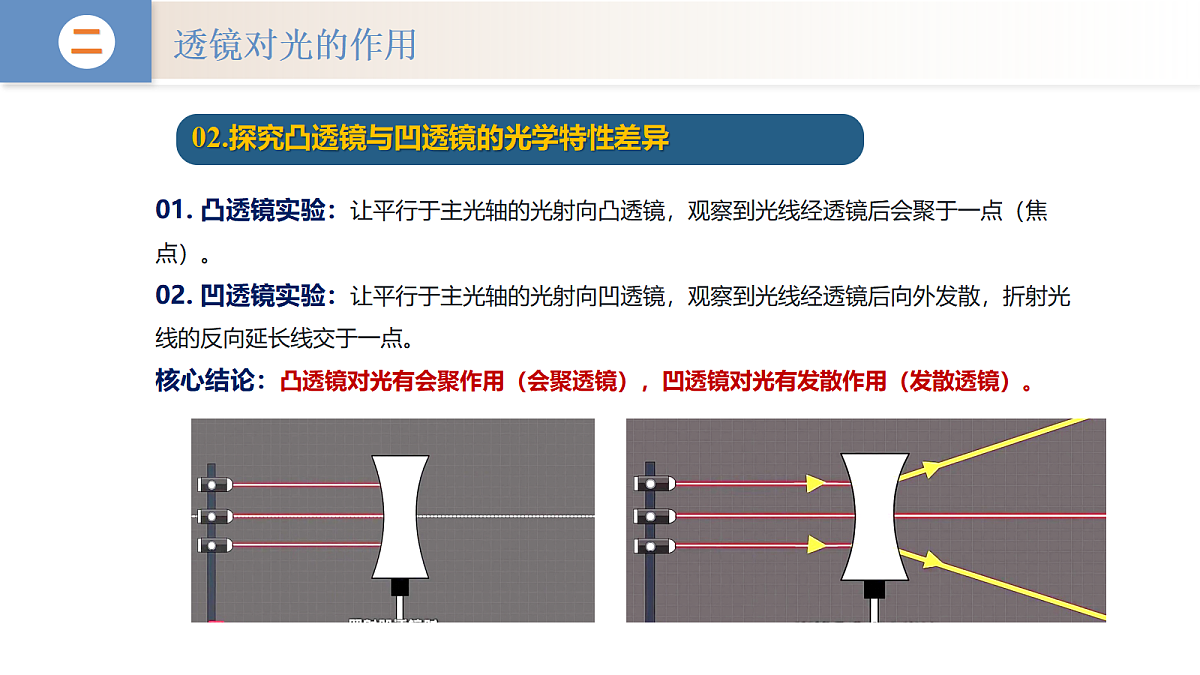

01. 凸透镜实验：让平行于主光轴的光射向凸透镜，观察到光线经透镜后会聚于一点（焦点）。02. 凹透镜实验：让平行于主光轴的光射向凹透镜，观察到光线经透镜后向外发散，折射光线的反向延长线交于一点。核心结论：凸透镜对光有会聚作用（会聚透镜），凹透镜对光有发散作用（发散透镜）。
02.探究凸透镜与凹透镜的光学特性差异
（1）焦点(F)：平行于主光轴的光线经凸透镜折射后会聚在主光轴上的一点，该点为实焦点，由实际光线会聚而成。（2）焦距(f)：焦点到光心的距离叫做焦距。焦距越短，透镜的折光能力越强；每个凸透镜两侧各有一个焦点，两侧焦距相等。
凸透镜的焦点与焦距示意
3.凸透镜的焦点和焦距
三、凹透镜的虚焦点与焦距核心概念
01. 虚焦点 (F) 的本质平行于主光轴的光线经凹透镜折射后会向外发散，这些发散光线无法实际会聚，但将其反向延长，所有延长线会交于主光轴上的一点，该点并非实际光线汇聚而成，因此被定义为“虚焦点”。
02. 焦距 (f) 的度量凹透镜的焦距是指虚焦点到光心的距离。与凸透镜不同，凹透镜的两侧各有一个虚焦点，且两个虚焦点关于光心对称，焦距是描述凹透镜发散能力强弱的重要物理量。
课堂小结：透镜家族档案
【外形与别称】凸透镜中间厚、边缘薄，又称“会聚透镜”；凹透镜中间薄、边缘厚，又称“发散透镜”。二者是透镜家族最基础的两大成员。【对光作用与焦点】凸透镜使平行于主光轴的光线会聚于实焦点；凹透镜使光线发散，其反向延长线交于虚焦点。实焦点由实际光线会聚而成，虚焦点是光线延长线的交点。【生活应用场景】凸透镜广泛应用于放大镜、老花镜、照相机镜头和投影仪中；凹透镜则主要用于矫正近视眼的眼镜镜片，帮助近视患者清晰视物。
凸透镜：实焦点 · 聚光能手实际光线会聚形成焦点，是照相机、显微镜等精密仪器的核心光学元件。
凹透镜：虚焦点 · 散光专家光线发散延长线成虚焦点，主要用于近视眼镜，帮助矫正眼球晶状体过厚的问题。
课堂小结：透镜核心概念回顾
01. 透镜定义：至少有一个表面是球面的透明元件，是光学仪器的核心组成部分。02. 关键轴线与中心：主光轴是通过两个球面球心的直线；光心(O)是透镜的中心点，光线通过光心时传播方向不改变。03. 焦点与焦距：平行于主光轴的光线经折射后会聚的点为焦点(F)；焦点到光心的距离叫焦距(f)，是透镜的重要参数。
▌ 凸透镜：实焦点对光线有会聚作用，平行光经透镜折射后实际会聚在主光轴上的点，称为实焦点，两侧各有一个。
▌ 凹透镜：虚焦点对光线有发散作用，折射光线的反向延长线相交于主光轴上的点，称为虚焦点，同样两侧各有一个。
核心考点：光心的“光线不偏折”性质、焦点虚实的判断、焦距的测量是理解透镜成像规律的基础。
透镜是用透明物质制成的光学器件，它利用的是光的______（选填“直线传播”“折射”或“反射”）。中间比边缘______的透镜是凸透镜，如图中的______（填字母）；中间比边缘______的透镜是凹透镜，如图中的______（填字母）。
【解析】透镜的工作原理是光的折射现象。判断透镜类型的关键在于比较中间与边缘的厚度：中间厚、边缘薄的是凸透镜，对应图中的B、C；中间薄、边缘厚的是凹透镜，对应图中的A、D。
题目要求：如图所示，画出光线经过透镜后的光路图。已知有一条平行于主光轴的光线射向凸透镜，请完成光路绘制。解题关键提示：明确透镜类型 → 回忆透镜对光线的作用 → 运用特殊光线的折射规律 → 规范绘制光路线条。
【详细解析】1. 识别透镜：图中为中间厚边缘薄的凸透镜，对光线具有会聚作用；2. 运用规律：平行于主光轴的光线经凸透镜折射后，会穿过透镜另一侧的焦点F；3. 绘制光路：从光线入射凸透镜的点出发，作一条直线穿过右侧焦点，即为折射后的光线。
过焦点折射光线必经焦点
凸透镜会聚作用的光学透镜
平行入射光线平行于主光轴射入
光路绘制入射点连焦点作直线
核心规律平行主轴→过焦点
01. 判断题：① 凸透镜只对平行光有会聚作用。（ ） ② 凹透镜有两个虚焦点。（ ） ③ 焦距越短的透镜，折光能力越强。（ ）思考提示：结合透镜对光线的作用规律、焦点定义及焦距与折光能力的关系进行判断。
【解析答案】① ×。凸透镜对所有光线都有会聚作用，并非只对平行光；② √。凹透镜两侧各有一个虚焦点；③ √。焦距越短，光线偏折程度越大，折光能力越强。核心规律：凸透镜的会聚作用是普遍的，凹透镜焦点为虚焦点，焦距是衡量折光能力的关键指标。
作图题：请在下图中，画出光线经过透镜后的完整光路。（入射光线为一条通过凸透镜焦点射向透镜的光线）
【解析】利用光路可逆原理：既然平行于主光轴的光线经凸透镜后过焦点，那么从焦点发出的光线经凸透镜折射后，就会平行于主光轴射出。
透镜的应用在日常生活中无处不在，这些常见的光学仪器都巧妙利用了透镜的成像原理：照相机通过镜头内的透镜组将远处的景物缩小成像；投影仪则把微小的图像放大投射在幕布上；显微镜能让我们窥探肉眼无法企及的微观世界，观察细胞与细菌的奥秘；就连家门上的“猫眼”，也是利用凹透镜扩大了我们的视野范围。这些工具从宏观到微观，从生活便利到科学探索，完美诠释了透镜物理知识的实用价值。
? 成像核心：无论是相机还是人眼，本质都是利用透镜将光线会聚，在感光元件或视网膜上形成清晰的像，实现了“捕捉”与“观察”的功能。
? 视角延伸：显微镜组合透镜放大微观世界，“猫眼”用凹透镜拓宽门外视野。透镜的组合与应用，打破了人类自然视角的局限，让我们看到了更广阔、更细微的世界。
【定义】：透镜是由透明材料制成的光学元件，其表面至少有一个是球面的一部分，是照相机、眼镜等光学仪器的核心部件。【分类与作用】：凸透镜中间厚边缘薄，对光线起会聚作用，有实焦点；凹透镜中间薄边缘厚，对光线起发散作用，有虚焦点。【核心概念】：主光轴是透镜的中轴线；光心(O)是透镜中心，过光心光线传播方向不变；焦点(F)是光线折射后的会聚/发散交点；焦距(f)是焦点到光心的距离。
（a）凸透镜：中间厚边缘薄，会聚光线
（b）凹透镜：中间薄边缘厚，发散光线
（1）关于透镜，下列说法正确的是（ ）A. 凸透镜只有一个焦点 B. 凹透镜没有焦点 C. 凡是透镜，光心必然在其内部 D. 通过凹透镜的光不可能会聚
（1）凸透镜对光有会聚作用，所以又叫做会聚透镜；凹透镜对光有发散作用，所以又叫做发散透镜。
请同学们完成课本PXX页第X题的光路图绘制，注意规范作图，加深对透镜光路的理解。
透镜的世界是不是很有趣？从伽利略的望远镜到现代的精密光学仪器，透镜让我们看到了微观的粒子，也望见了遥远的星河。希望大家课后能多多观察生活，去发现更多透镜隐藏的奥秘与应用。下课！
探索光学 · 发现美好
知识小拓展：透镜的前世今生
【古代起源】早在两千多年前，古希腊和古罗马人就发现，用透明的水晶或玻璃制成的“放大镜”可以放大文字，这是人类对透镜应用的最初探索。【13世纪突破】在欧洲，眼镜开始出现并普及，利用透镜的折射原理帮助人们矫正视力，解决了长期困扰人类的视力问题，开启了透镜实用化的新篇章。【17世纪飞跃】伽利略利用透镜组合发明了望远镜，将人类视野延伸至星空；同时期显微镜也被发明，打开了微观世界的大门，透镜成为探索未知的核心工具。
宏观探索：望远镜让人类突破地球限制，观测宇宙天体的运行规律。
微观揭秘：显微镜让人类看清细胞、微生物，推动了生物学与医学的巨大进步。
Q：什么东西比光跑得还快？答案是人的思维！当我们学习透镜知识时，思维能瞬间跨越宏观的星系宇宙，也能深入微观的细胞世界。光速在宇宙中有极限，但人类的想象力与思考力，却能突破时空的束缚，自由穿梭在科学的奇妙天地里。
思维挑战：超越光速的存在
混淆焦点类型凸透镜的焦点是实际光线会聚而成的“实焦点”；凹透镜的焦点是光线反向延长线相交形成的“虚焦点”。
牢记光路可逆性平行于主光轴的光线经凸透镜过焦点；反之，从焦点发出的光线经凸透镜折射后，会平行于主光轴射出。
“会聚”≠“相交”凸透镜的会聚作用是指光线向主光轴靠拢，并非所有光线经过后都会相交，需结合入射光线的情况判断。
重点关注：透镜学习的三大常见误区
画一画：亲手绘制凸透镜与凹透镜的三条特殊光线光路图，通过绘图掌握光线传播规律。
找一找：在生活中寻找透镜应用，比如放大镜、照相机镜头用了凸透镜，近视眼镜用了凹透镜。
想一想：思考为何近视镜用凹透镜、老花镜用凸透镜？尝试结合原理分析，预习下节内容。
下节课预告：探究透镜成像规律
今天我们认识了透镜，也明白了它对光的基本作用——凸透镜会聚光，凹透镜发散光。但透镜的奥秘远不止于此，大家一定好奇：透镜究竟是如何帮助我们看到物体的呢？当物体通过透镜成像时，它会变成什么样？是放大的还是缩小的？是正立的还是倒立的？这些成像的特点又和什么因素有关呢？这些问题的答案，就藏在下一节课的实验探究中，让我们一起拭目以待！
实验预告：探究凸透镜成像规律下节课我们将利用光具座、蜡烛、凸透镜和光屏，通过改变物距，观察像的大小、倒正、虚实变化，亲手总结出透镜成像的核心规律，解开视觉成像的谜题！
