初中物理透镜当堂检测题

这是一份初中物理透镜当堂检测题，共12页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。
用时:80分钟 总分:100分 得分:

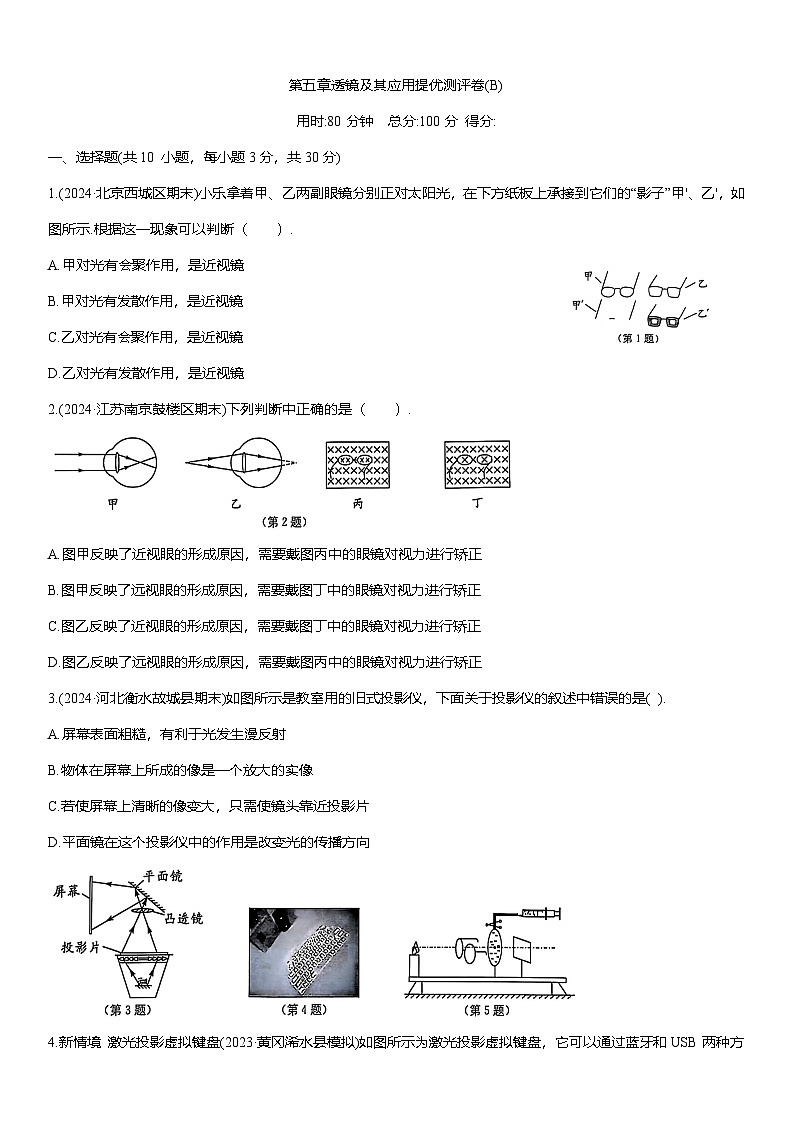

一、选择题(共10 小题，每小题3分，共30分)
1.(2024·北京西城区期末)小乐拿着甲、乙两副眼镜分别正对太阳光，在下方纸板上承接到它们的“影子”甲'、乙'，如图所示.根据这一现象可以判断（ ）.
A.甲对光有会聚作用，是近视镜
B.甲对光有发散作用，是近视镜
C.乙对光有会聚作用，是近视镜
D.乙对光有发散作用，是近视镜
2.(2024·江苏南京鼓楼区期末)下列判断中正确的是（ ）.
A.图甲反映了近视眼的形成原因，需要戴图丙中的眼镜对视力进行矫正
B.图甲反映了远视眼的形成原因，需要戴图丁中的眼镜对视力进行矫正
C.图乙反映了近视眼的形成原因，需要戴图丁中的眼镜对视力进行矫正
D.图乙反映了远视眼的形成原因，需要戴图丙中的眼镜对视力进行矫正
3.(2024·河北衡水故城县期末)如图所示是教室用的旧式投影仪，下面关于投影仪的叙述中错误的是( ).
A.屏幕表面粗糙，有利于光发生漫反射
B.物体在屏幕上所成的像是一个放大的实像
C.若使屏幕上清晰的像变大，只需使镜头靠近投影片
D.平面镜在这个投影仪中的作用是改变光的传播方向

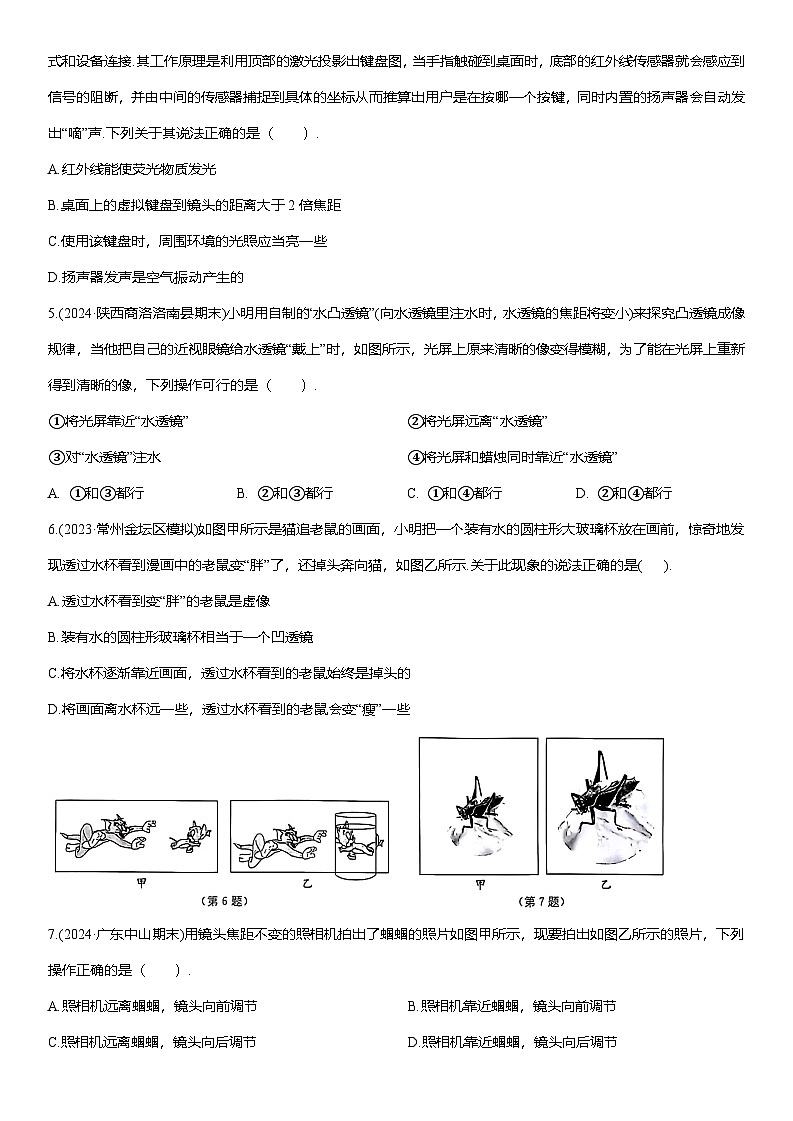

4.新情境 激光投影虚拟键盘(2023·黄冈浠水县模拟)如图所示为激光投影虚拟键盘，它可以通过蓝牙和USB两种方式和设备连接.其工作原理是利用顶部的激光投影出键盘图，当手指触碰到桌面时，底部的红外线传感器就会感应到信号的阻断，并由中间的传感器捕捉到具体的坐标从而推算出用户是在按哪一个按键，同时内置的扬声器会自动发出“嘀”声.下列关于其说法正确的是（ ）.
A.红外线能使荧光物质发光
B.桌面上的虚拟键盘到镜头的距离大于2倍焦距
C.使用该键盘时，周围环境的光照应当亮一些
D.扬声器发声是空气振动产生的
5.(2024·陕西商洛洛南县期末)小明用自制的“水凸透镜”(向水透镜里注水时，水透镜的焦距将变小)来探究凸透镜成像规律，当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）.
①将光屏靠近“水透镜”②将光屏远离“水透镜”
③对“水透镜”注水④将光屏和蜡烛同时靠近“水透镜”
A. ①和③都行B. ②和③都行C. ①和④都行D. ②和④都行
6.(2023·常州金坛区模拟)如图甲所示是猫追老鼠的画面，小明把一个装有水的圆柱形大玻璃杯放在画前，惊奇地发现透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示.关于此现象的说法正确的是( ).
A.透过水杯看到变“胖”的老鼠是虚像
B.装有水的圆柱形玻璃杯相当于一个凹透镜
C.将水杯逐渐靠近画面，透过水杯看到的老鼠始终是掉头的
D.将画面离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
7.(2024·广东中山期末)用镜头焦距不变的照相机拍出了蝈蝈的照片如图甲所示，现要拍出如图乙所示的照片，下列操作正确的是（ ）.
A.照相机远离蝈蝈，镜头向前调节B.照相机靠近蝈蝈，镜头向前调节
C.照相机远离蝈蝈，镜头向后调节D.照相机靠近蝈蝈，镜头向后调节

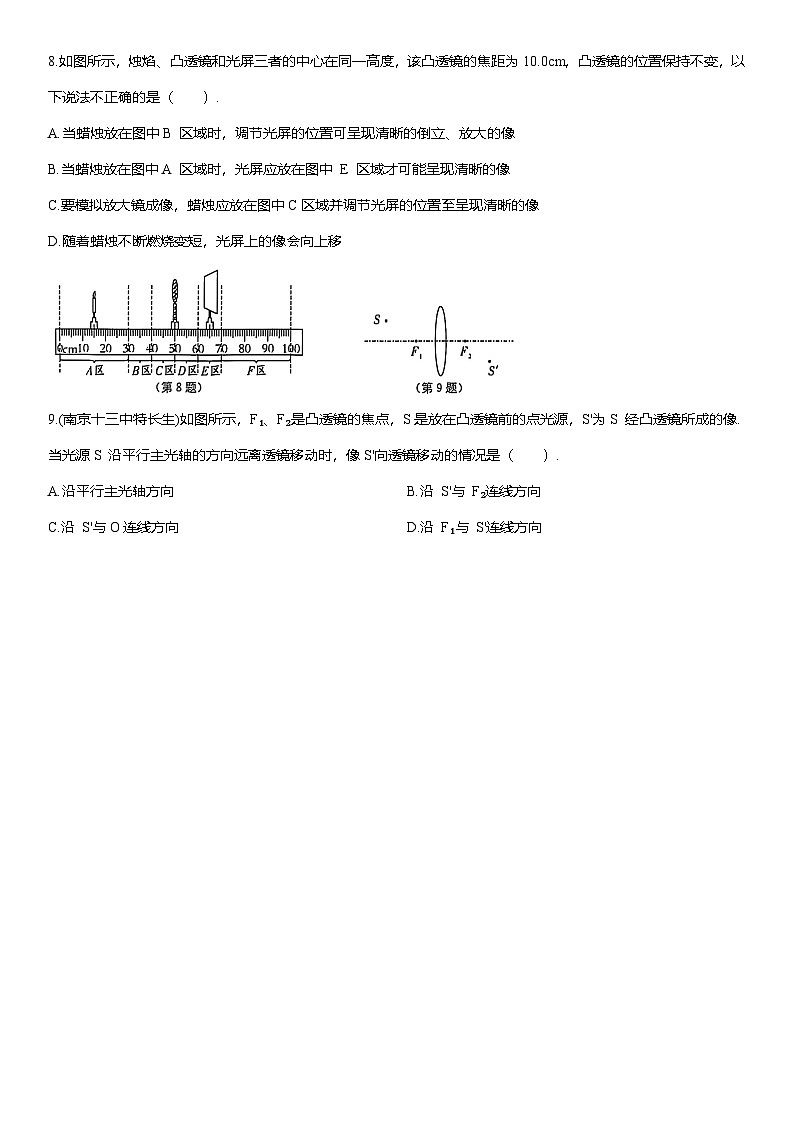

8.如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为10.0cm，凸透镜的位置保持不变，以下说法不正确的是（ ）.
A.当蜡烛放在图中B 区域时，调节光屏的位置可呈现清晰的倒立、放大的像
B.当蜡烛放在图中A 区域时，光屏应放在图中 E 区域才可能呈现清晰的像
C.要模拟放大镜成像，蜡烛应放在图中C区域并调节光屏的位置至呈现清晰的像
D.随着蜡烛不断燃烧变短，光屏上的像会向上移
9.(南京十三中特长生)如图所示，F₁、F₂是凸透镜的焦点，S是放在凸透镜前的点光源，S'为S 经凸透镜所成的像.当光源S 沿平行主光轴的方向远离透镜移动时，像S'向透镜移动的情况是（ ）.
A.沿平行主光轴方向B.沿 S'与 F₂连线方向
C.沿 S'与O连线方向D.沿 F₁与 S'连线方向
10.(2024·山东泰安新泰期末)在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。下列说法正确的是（ ）.
①凸透镜的焦距为 20cm
②当蜡烛因燃烧逐渐变短时，光屏上的像会逐渐向上移动
③若遮挡凸透镜的一部分，光屏上将得不到完整的像
④若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像，光屏应向左移动
A.只有①②正确B.只有①④正确
C.只有②④正确D.只有②③④正确
二、填空题(每空2分，共40分)
11.(2024·江苏苏州期末)如图所示，水槽底部放有两枚硬币，将一支塞有橡皮塞的空试管水平放置后逐渐向下平移浸入水中。从正上方观察，发现当试管下部入水后，硬币的像变小。随着试管向下移动至浸没前，像逐渐变小，且一直是正立的。这个现象相当于 透镜成像，该透镜对光的作用是 .
12.(2024·江西九江期末)如图所示，某同学拿了一个透明玻璃球放在地上。当他站在某处时，可看到玻璃球中的蓝天和大地反转了过来。这是因为玻璃球相当于凸透镜，远处风景通过玻璃球成了一个 的 的实像。(填写像的性质)
13.(2024·安徽淮南凤台县期末)小明观察到书桌上的笔筒里有一个透镜，并看到了如图所示的现象，则透镜后的直尺距透镜的距离一定 (填“大于”或“小于”)透镜的焦距，该种透镜可用于矫正 眼。
14.(2024·辽宁盘锦兴隆台区期末)生物课上同学们在显微镜下观察人口腔上皮细胞，通过显微镜看到的是人口腔上皮细胞放大的 (填“实”或“虚”)像，当玻片向 移动时，从像A变成像B.
15.(2024·辽宁抚顺新宾县期末)如图所示是患有老花眼的王老师看书时的情景，请你根据学过的“眼睛和眼镜”一节的知识分析，如果王老师不戴眼镜，来自书上某点的光经王老师眼角膜和晶状体折射后所成的像在视网膜 ，王老师所戴的眼镜是一副由 透镜片做的眼镜。
16.小麦在家拿同一个放大镜观察书本上的“中学物理”四个字，得到如图所示的两种情景.图 (填“甲”或“乙”)看到的是字的实像，从图甲到图乙的变化过程中，放大镜是逐渐 (填“靠近”或“远离”)书本的.
17.如图所示，小明找到两个焦距不同的放大镜模拟望远镜观察远处的物体，其中较远的放大镜的功能使远处物体在焦点附近成 (填“虚像”或“实像”)，较近的放大镜的作用是将该像 (填“放大”或“缩小”).
18.(2024·无锡锡山区模拟)国家卫生健康委发布数据显示，近视已经成为国民健康的重要问题.如图所示，图中 (填“A”或“B”)是近视眼的成因，应该戴 透镜矫正.
19.七星瓢虫是著名的害虫天敌，可以捕食蚜虫、介壳虫和壁虱等害虫，被人们称为“活农药”.如图甲所示是小刚用放大镜贴着瓢虫观察到的情况，将放大镜逐渐远离瓢虫时，观察到瓢虫的成像发生的变化如图乙所示，像的变化情况顺序正确的是 .
20.(2024·江苏泰州泰兴期末)小明在暗室里探究平行于主光轴的光通过透镜后的光路，他用一直径和透镜玻璃直径相同的平行光正对透镜照射，惊奇地发现通过透镜玻璃边缘的光经透镜后部分发生偏折，部分沿直线传播，如图甲和乙所示.第二天，小明在阳光下继续研究透镜对光的作用，将透镜正对太阳光，移动与透镜平行的白纸，在白纸上得到了如图丙所示的现象.则该同学所用的透镜为 (填“凹透镜”“凸透镜”或“凹透镜或凸透镜”)；继续将白纸稍远离该透镜，则暗斑的面积将 (填“变大”“变小”或“不变”)，亮环的亮度将 (填“变亮”“变暗”或“不变”).
三、作图题(共2 小题，每小题3分，共6分)
21.(2024·陕西渭南富平县期末)如图所示，凹透镜右侧的焦点与凸透镜的光心重合，两透镜的焦距相等，在图中补全两条光线经过两透镜的光路图.
22.(2024·江苏苏州姑苏区期末)如图所示，在虚线框内画出能矫正该视力缺陷的透镜.
四、实验题(共24分)
23.(10分)(2023·江苏苏州张家港期末)小明在学习了凸透镜后，想探究凸透镜的焦距大小与什么因素有关，于是他让平行光通过如图(a)所示的四个透镜(其中甲、乙和丙、丁是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制成).
(1)当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点处，如图(b)所示，比较两次实验情况，可以得到的结论：当凸透镜的材料相同时，凸透镜表面越凸，凸透镜的焦距越 (填“大”或“小”).
(2)如果要探究凸透镜的焦距大小与材料的关系，应选择 两个透镜，这里主要用到的一个物理研究方法是 .
(3)联想到如图(c)所示光的色散现象，如果分别用红光和紫光测同一个凸透镜的焦距，用 (填“红”或“紫”)光测出的凸透镜焦距更大.
(4)小明用透镜乙测焦距时发现边缘有一小块已经缺损，这会使测得的焦距 (填“变大”“变小”或“不变”).
24.(14分)小玉和小涵做“探究凸透镜成像的规律”实验.
(1)将凸透镜正对平行光，当光屏移动到如图甲所示位置时，屏上呈现出最小、最亮的光斑，则可知凸透镜的焦距为 cm.实验过程中，小玉发现像的位置偏高，如图乙所示，为了能使像成在光屏的中央，应将凸透镜向 (填“上”或“下”)调节.
(2)当蜡烛在图丙所示位置时，小玉在光屏上可观察到一个清晰、倒立、放大的实像，若想得到一个清晰、缩小的实像，蜡烛应向 (填“远离”或“靠近”)凸透镜的方向移动，同时光屏应向 (填“远离”或“靠近”)凸透镜的方向移动；保持凸透镜的位置不动，将蜡烛和光屏的位置对调，光屏上 (填“有”或“没有”)像.
(3)小涵在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距随时间的变化图像如图所示，则像距与时间的大致变化关系为如图中的 .
(4)实验结束后，小涵将一只眼镜片放在透镜和蜡烛之间，发现光屏上原来清晰的像变得模糊，将光屏靠近凸透镜移动到某一位置时，光屏上又看到烛焰清晰的像，由此可知该镜片可以用来矫正 (填“近视”或“远视”)眼.
1. B[解析]图甲光斑的中间比较暗，图乙中间出现亮斑，所以甲对光线具有发散作用，是凹透镜，是近视镜；乙对光线具有会聚作用，是凸透镜，是远视镜.故选 B.
2. A[解析]图甲的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以图甲表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛之前发散一下，凹透镜对光线有发散作用，因此用对光线具有发散作用的凹透镜丙来矫正视力；图乙的入射光线会聚在既闷弱的日方，是晶状体折光能力太弱，所以用乙表示了运视眼的故像情况：为了使光线合能在原来的会聚点前面的视网膜上，就需要在光线进人人的眼睛之前会聚一下，凸透镜对光线有合眼作用，因此用对光线具有会聚作用的凸透镜于来矫正视力.故选八.
3. C[解析]屏幕表面粗糙.有利于光发生段反射.使得各个方向都能看清像，故A 正确，不符合题意；物体在屏幕上所成的像是一个倒立，放大的实像，故B正确，不符合题意；若使屏幕上清晰的像变大，要把镜头远离屏幕，同时胶片靠近镜头，才能成清晰的像，故C 错误、符合题意：平面镜在这个投影仪中的作用是改变光的传播方向，故D 正确，不符合题意.故选 C.
4. B[解析]红外线、紫外线用肉眼都看不到，紫外线可以使荧光物质发光，故A 错误；该设备的工作原理是利用顶部的激光投影出键盘图(与投影仅的工作原理相同).则实际键盘在镜头的上方.桌面上的虚拟键盘是倒立、放大的实像，由凸透镜成像规律可知，实际键盘到镜头的距离大于1倍焦距且小于二倍焦距，而桌面上的虚拟键盘到镜头的距离(像距)大于2倍焦距，故B正确；使用该键盘时，为了使桌面上的虚拟键盘(实际键盘的像)更清晰一些，应使周围环境的光照暗一些，故C 错误；扬声器的发声是纸盆振动产生的，故D错误.故选 B.
5. B[解析]近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，当他把自己的近视眼镜给水凸透镜“戴上”时，像远离凸透镜，即清晰的像在光屏后方(右方).像变得模糊，应将光屏向远离凸透镜的方向调节，才能使像变清晰，若将光屏靠近“水透镜”，则像更不清晰，故①不可行，②可行；若对“水透镜”注水，使其变厚，凸透镜对光线的会聚能力增强，使像成在原来像的前方，能在光屏上重新得到清晰的像，故③可行；将蜡烛靠近“水透镜”，根据凸透镜成实像时的规律“物近像远像变大”可知所成的像远离凸透镜，清晰的像在光屏的后方，不能在光屏上重新得到清晰的像，所以当将光屏和蜡烛同时靠近“水透镜”时，像会更不清晰，故④不可行.故选 B
6. D[解析]圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚，边缘薄，形成水凸透镜，该凸透镜能使图片横向放大、颠倒.由图乙可知，此时的老鼠的像与图甲中的老鼠相比是放大的且左右颠倒的实像，故 A、B错误；将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠是向右跑的，不是掉头的，故C错误；若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确.故选 D.
7. B[解析]雁相既且利用凸透镜成到立一班小实像的原理工作的。乙照片中组面大些，即像大一些。在要跟小物距，增大梁距，即低阻肌靠近眼眶。同时把镜头向前伸，使用着变长。故比正弧比成近后
8. C[解析]当蜡烛放在图中B 区域D[，物距大于一倍焦距且小于二倍能矩，两节光屏的位置可呈现班晰的倒立、放大的像，故A正确。当然加放在图中A区域时，此时物距大于二倍加距，根据ω>2∫v8f>v>/，成倒立、缩小的实保，光屏应放在图中 E 区域才可能呈现清晰的像，故B正确；要获取放大该成像，此时的物距应该小于一倍焦距、所成的像是虚像，虚像不能成在光屏上，故C错误；随着蜡烛不断燃烧变短，根据经过光心的光线的传播方向不变可知，光屏上的像会向上移，故D正确.故选 C.
9. B
10. C [解析]由题图可知、此时u-v=20、0cm.根据u=v=2f、可知成倒立、等大的实像.即2f-20.0cm,因此该凸透镜的焦距为∫一10、0cm、故①错误；当蜡烛因燃烧逐渐变短时，根据过光心的光线传播方向不变可知，光屏上的像会逐渐向上移动.故②正确；若遮挡凸透镜的一部分.剩余部分仍能会聚光线形成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗、故③错误；若在蜡烛和凸透镜之间放置一个远视镜、远视镜是凸透镜，凸透镜对光线具有会聚作用，会将光线提前会聚成像.为得到清晰的像，光屏应向左移动、故④正确.故选 C.
11.凹发散 [解析]将试管水平横放在水面上方，并逐渐将空试管向下平移(如题图所示).从试管正上方观察硬币的像、当试管下部浸入水中后，此时试管内空气相当于气泡，形成凹透镜，凹透镜成正立、缩小的虚像，随着试管在水中浸入深度的增加，硬币靠近凹透镜，像逐渐变小且一直正立，
12.倒立 缩小 [解析]玻璃球相当于凸透镜，远处风景到凸透镜的距离大于2 倍焦距，结合“看到蓝天和大地反转了过来”可知，此时成的是倒立、缩小的实像.
13.小于 远视 [解析]由图可看出物体的像变大了且是正立的，因此该透镜是凸透镜，且物体在 1倍焦距以内；远视眼是像成在视网膜的后方，要想使像成在视网膜上，应戴会聚透镜，即凸透镜，所以该透镜可以用于矫正远视眼.
14.虚左上 [解析]显微镜包括物镜和目镜，物镜相当于投影仪，成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像.人眼通过显微镜看到的是人口腔上皮细胞放大的虚像；物镜成的像是倒立的像，目镜成的像是正立的像，因此当玻片向左上移动时，从像 A变成像B，即像向右下移动.
15.后方 凸 [解析]已知王老师患的是老花眼，即远视眼，则如果王老师不戴眼镜，来自书上某点的光经王老师眼角膜和晶状体折射后所成的像在视网膜后方，王老师所戴的眼镜是一副由凸透镜片做的眼镜.
16.乙远离 [解析]图甲成正立、放大的虚像，此时的物距小于一倍焦距；图乙成倒立、放大的实像，物距大于一倍焦距且小于二倍焦距；从图甲到图乙的变化过程中，放大镜是逐渐远离书本的.
17.实像 放大 [解析]望远镜是由两组凸透镜组成的，观察远处的景物时，物距大于二倍焦距，物镜成倒立、缩小的实像，与照相机的成像原理相同；这个倒立、缩小的实像正好落在目镜焦距内的位置，目镜的作用相当于一个放大镜，这个实像经过目镜后成一个正立、放大的虚像.
18. A凹 [解析]图A 的入射光线会聚在视网膜的前方，所以图 A表示了近视眼的成像情况，为了使光线会聚在后面的视网膜上，就需要在光线进入人的眼睛之前发散一下，因此戴对光线具有发散作用的凹透镜来矫正.
19.②①④③ [解析]放大镜贴着瓢虫观察到的情况为正立、放大的虚像.将放大镜逐渐远离瓢虫时，当物距大于一倍焦距且小于二倍焦距时，先成倒立、放大的实像，继续远离，然后成倒立、等大的实像.当物距变小直到变为二倍焦距时，成等大的实像.当物距大于二倍焦距时，成倒立、缩小的实像，故正确的顺序是②①④③.
20.凹透镜或凸透镜 不变 变暗
[解析]太阳光近似可以看成一束平行光，凸透镜对光具有会聚作用，当凸透镜到白纸的距离大于凸透镜的二倍焦距时，透过凸透镜被会聚的光继续向前传播，会与透镜之外的太阳光进行叠加，从而形成一个圆环形状的光斑，故可能是凸透镜.平行光透过凹透镜后，光会向偏离主光轴的方向发散，中央部分较暗，周围会形成亮光，从而形成图丙所示的环形亮斑.因此使用的可能是凸透镜，也可能是凹透镜.由图甲可知，通过凸透镜边缘的光线沿直线传播，其余光线会向内会聚，凸透镜与白纸的距离大于二倍焦距时，会形成环形光斑，但是由于与凸透镜轴线平行的光传播方向不变，因此暗斑大小不变，当白纸远离透镜时，亮环的亮度将变暗.由图乙可知，通过凹透镜边缘的光线沿直线传播，其余光线会向外发散，形成亮环，则暗斑的边缘就是凹透镜边缘平行的位置，由于凹透镜位置不变，则暗斑的面积不变，当白纸远离凹透镜时，亮环的面积会变大，但是由于透过凹透镜的光总量不变，则亮环将变暗.
21.如图所示
22.如图所示
23.(1)小(2)甲、乙(或丙、丁) 控制变量法
(3)红(4)不变 [解析](1)如图(b)所示,比较
两次实验情况，可以得到的结论：在凸透镜的材料
相同时，凸透镜表面越凸，凸透镜的焦距越小.
(2)如果要探究凸透镜的焦距大小与材料的关系，
应选择两个球形表面弯曲程度相同而材料不同的
凸透镜，应选择甲、乙(或丙、丁)两个凸透镜，这里
主要用到的一个物理研究方法是控制变量法.
(3)根据三棱镜对光线的偏折，由图(c)可以得出，红光被偏折的程度小，紫光被偏折的程度大，当红光和紫光分别平行射向相同的凸透镜时，红光的会聚点，也就是红光的焦点距离透镜远，而紫光的焦点离透镜近，所以用红光测出的焦距大.(4)小明用透镜乙测焦距时发现边缘有一小块已经缺损，光的会聚点不变，只是会聚的光线变少，则测得的焦距不变.
24.(1)10.0 下 (2)远离 靠近 有 (3)D (4)远视 [解析](1)凸透镜正对平行光，屏上呈现出最小、最亮的光斑，此光斑便为焦点，焦点到凸透镜光心的距离为焦距，所以此凸透镜的焦距为 f=60.0cm-50.0cm=10.0cm.烛焰、凸透镜、光屏三者中心大致在同一高度，是为了使像成在光屏的中央；读图可知，像的位置偏高，为了使像能成在光屏的中央，应把蜡烛上移或透镜下移，使三者的中心在同一高度.(2)当蜡烛在图丙所示位置时，u=50cm-35cm=15cm,f2f到f
