沪科版（2024）九年级全册（2024）第十七章 电流做功与电功率第三节 焦耳定律优秀ppt课件

这是一份沪科版（2024）九年级全册（2024）第十七章 电流做功与电功率第三节 焦耳定律优秀ppt课件，共44页。PPT课件主要包含了复习导入，情景导入，实验目的，实验原理，PUI，测量小灯泡的电功率P，应测量的物理量，伏安法，实验方法，实验探究等内容，欢迎下载使用。

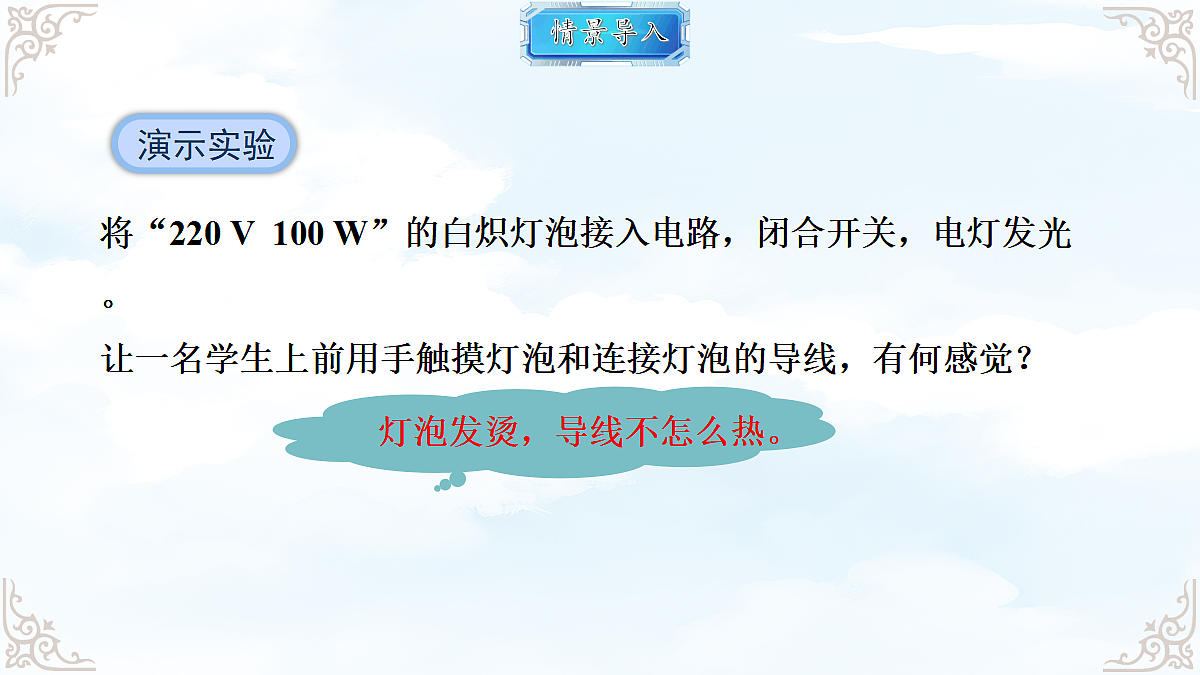

将“220 V 100 W”的白炽灯泡接入电路，闭合开关，电灯发光。让一名学生上前用手触摸灯泡和连接灯泡的导线，有何感觉？
灯泡发烫，导线不怎么热。

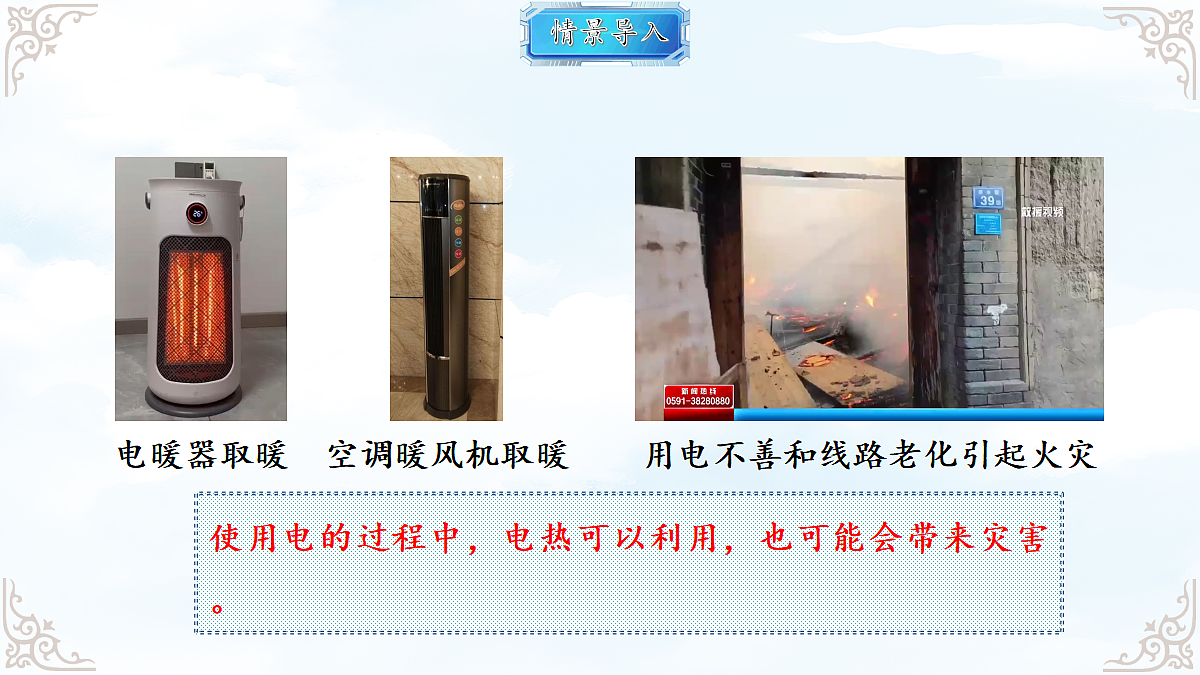

使用电的过程中，电热可以利用，也可能会带来灾害。
用电不善和线路老化引起火灾

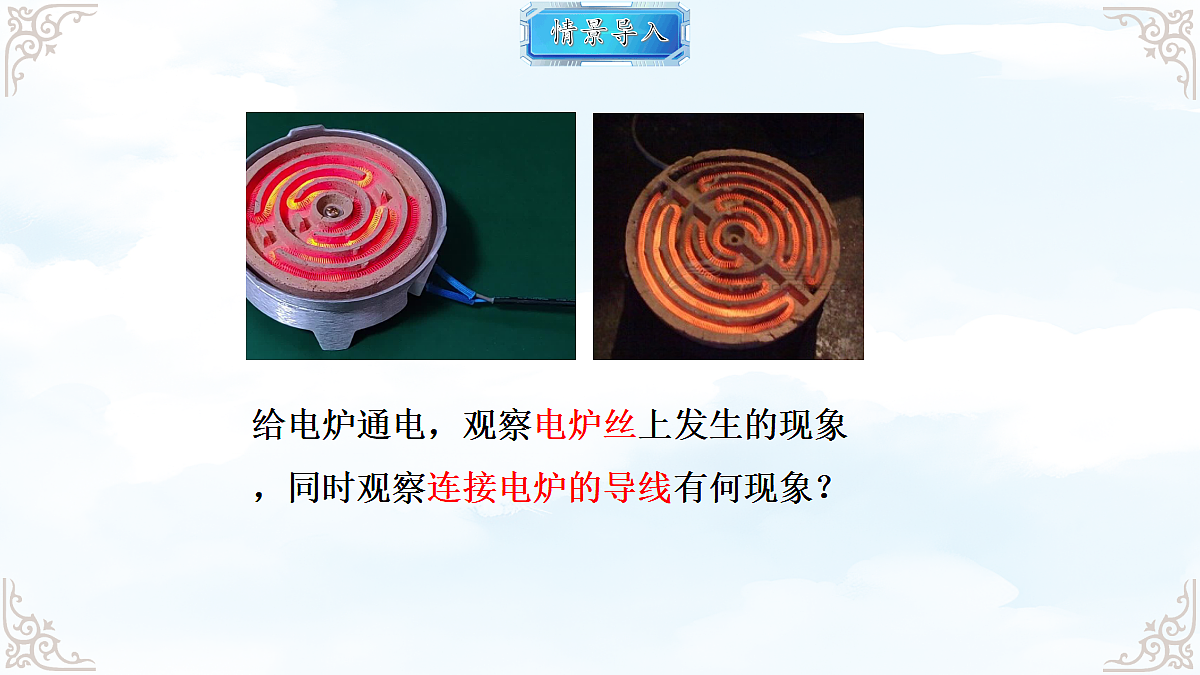

给电炉通电，观察电炉丝上发生的现象，同时观察连接电炉的导线有何现象？

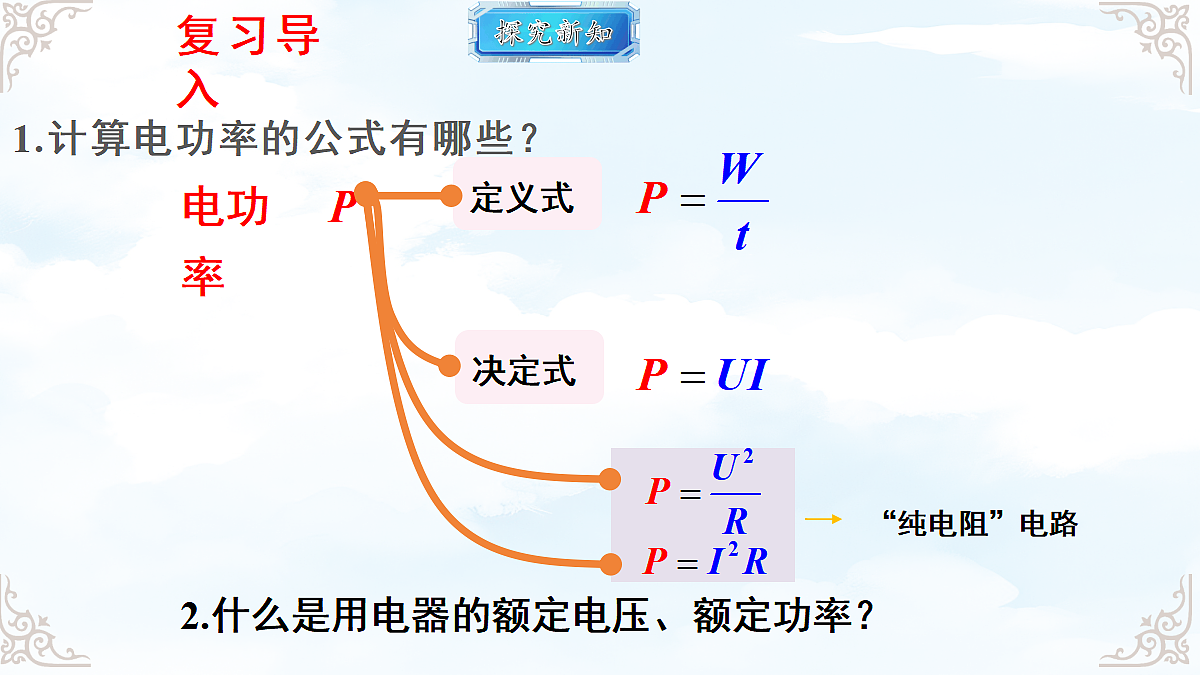

1.计算电功率的公式有哪些？
2.什么是用电器的额定电压、额定功率？

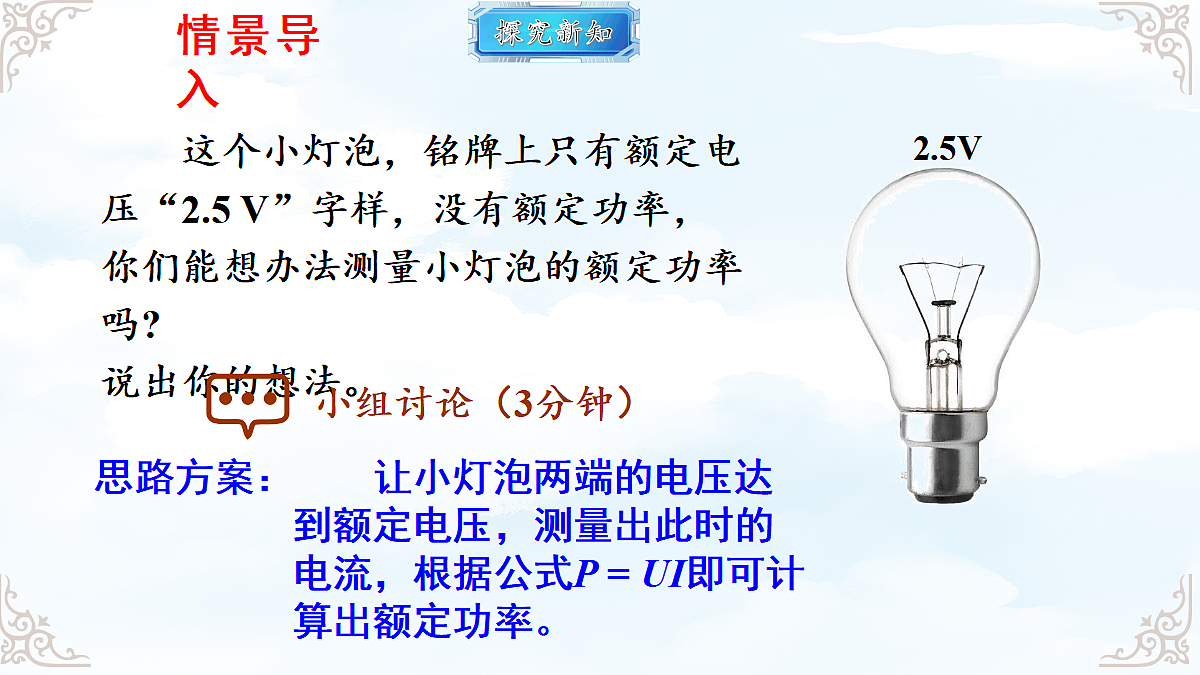

这个小灯泡，铭牌上只有额定电压“2.5 V”字样，没有额定功率，你们能想办法测量小灯泡的额定功率吗?说出你的想法。
让小灯泡两端的电压达到额定电压，测量出此时的电流，根据公式P = UI即可计算出额定功率。

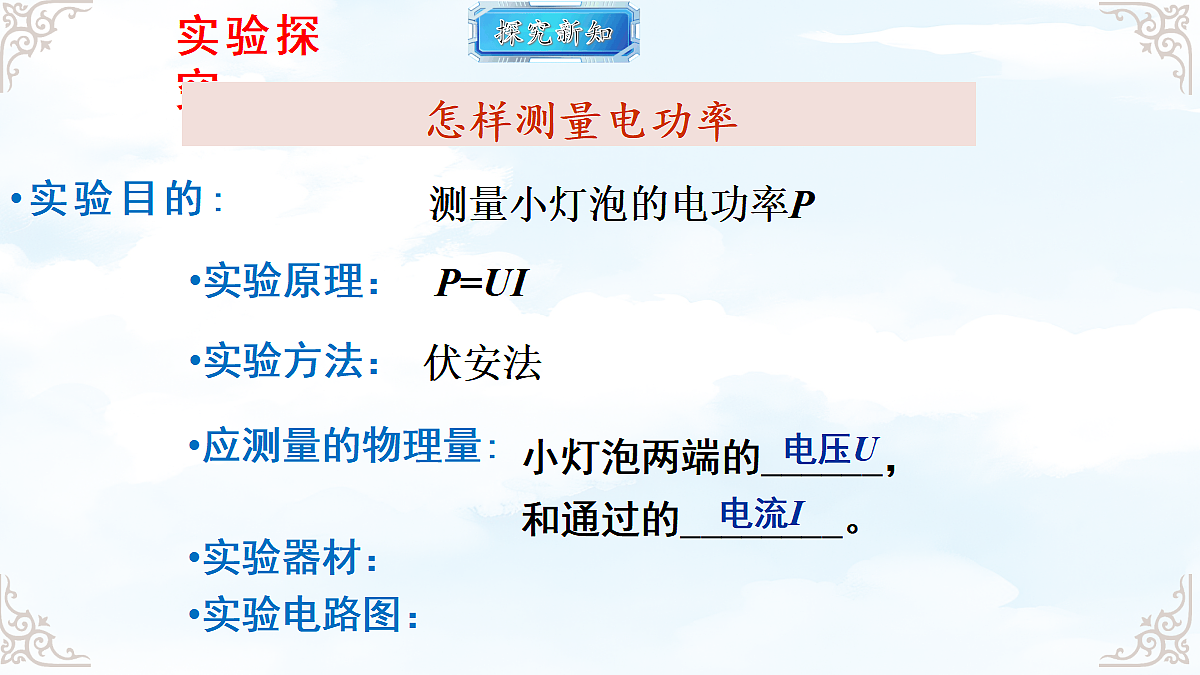

小灯泡两端的______，和通过的________。

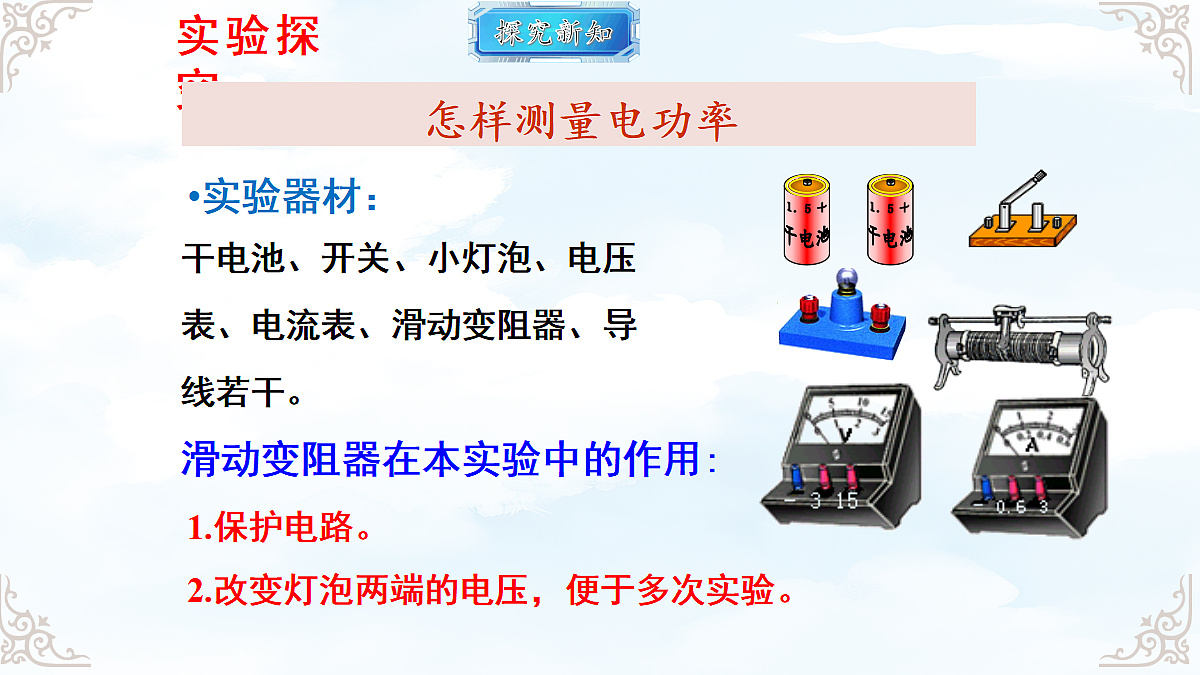

干电池、开关、小灯泡、电压表、电流表、滑动变阻器、导线若干。
滑动变阻器在本实验中的作用:
1.保护电路。2.改变灯泡两端的电压，便于多次实验。
1.在连接电路时，有哪些注意事项？2.在测量小灯泡的额定功率时，具体应怎样操作？3.测出灯泡的额定功率后，如何测出灯泡在其它电压下的功率？这时的功率是什么功率？4.实验过程中应记录哪些数据？要观察什么？
连接实验电路、进行实验
小灯泡的额定电压： 2.5 V
把你测量的实际功率与小灯泡的额定功率进行比较, 它们是否一定相等？在什么条件下相等？2. 在不同的实际功率下,灯泡的亮度一样吗?3. 你认为小灯泡的亮度是由什么决定的？
结论：灯泡的实际功率不一定等于额定功率。当实际电压等于额定电压时，实际功率等于额定功率。
当灯泡U实=U额时，P实=P额;正常发光
当灯泡U实>U额时，P实>P额；较亮
当灯泡U实
