16.2.2欧姆定律（课件）2025-2026学年九年级物理全册沪科版（2024）

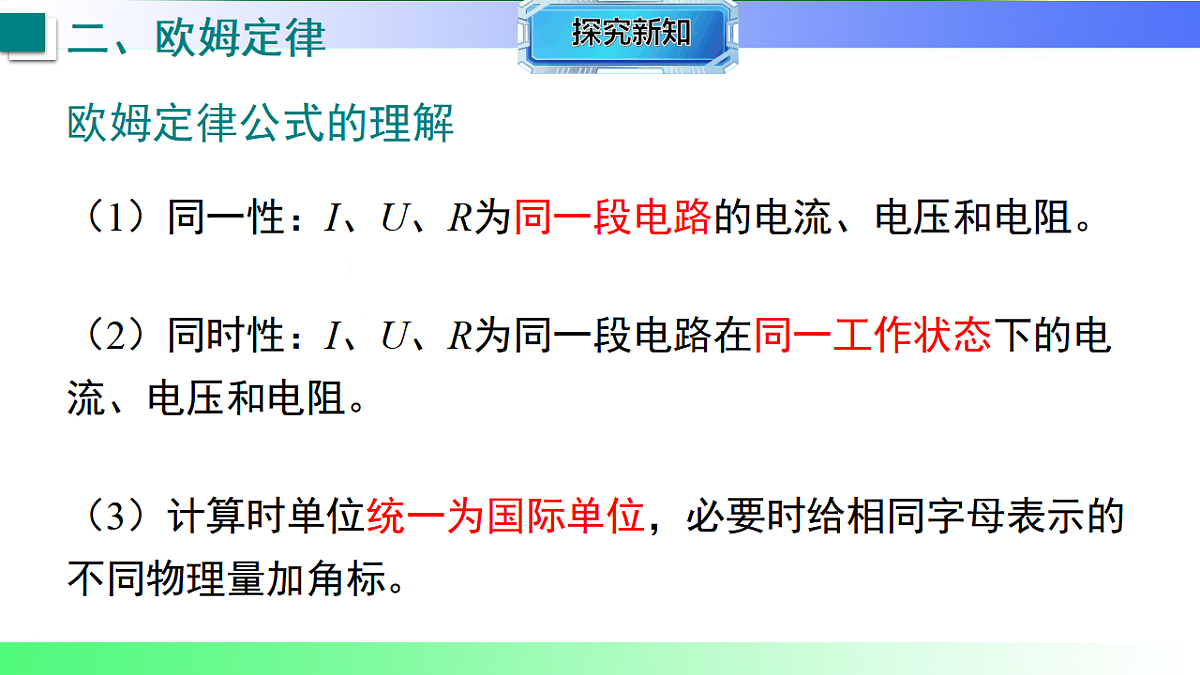

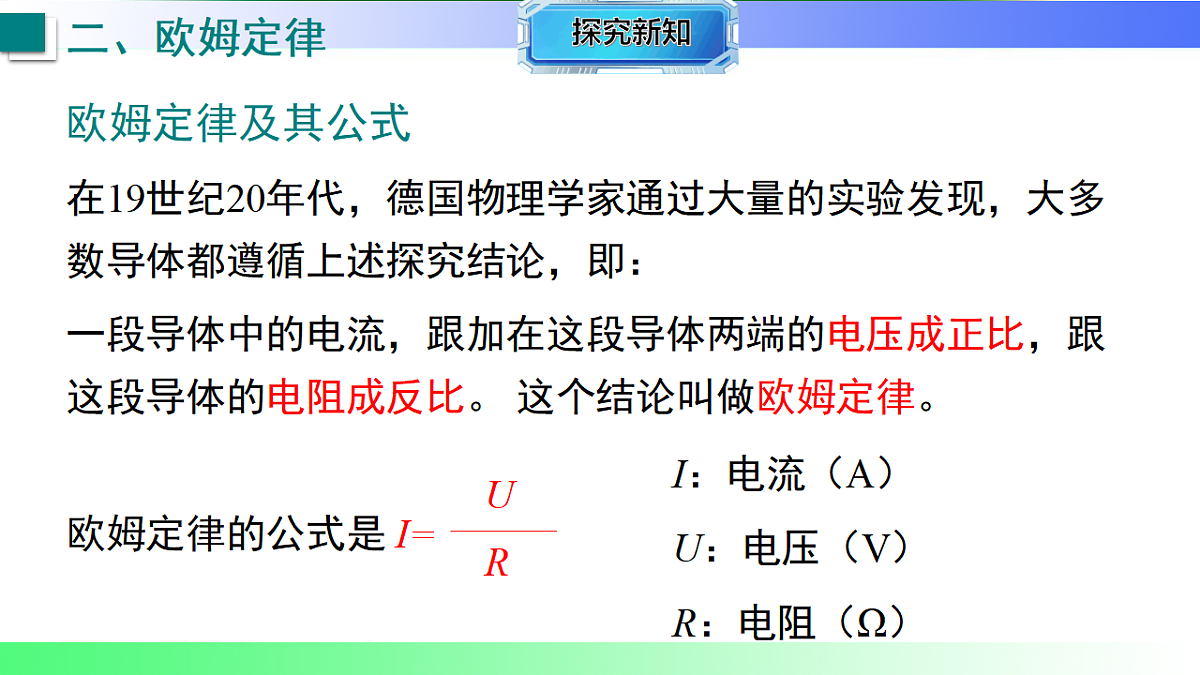

幻灯片 1：封面标题：16.2.2 欧姆定律副标题：电流、电压与电阻的定量桥梁姓名：[你的名字]日期：[具体日期]幻灯片 2：课程导入知识回顾：上节课我们通过实验探究得出了两个重要结论：当电阻一定时，电流与电压成正比；当电压一定时，电流与电阻成反比。这两个结论揭示了电流、电压和电阻之间的内在联系。问题引导：既然电流与电压、电阻存在这样的关系，那么我们能否用一个数学公式来定量描述它们之间的关系呢？这个公式又能帮助我们解决哪些实际问题呢？引出主题：今天我们就来学习电学中的重要定律 —— 欧姆定律，它将为我们定量分析电路问题提供有力的工具。幻灯片 3：欧姆定律的内容定律表述：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。这就是欧姆定律，是由德国物理学家欧姆通过大量实验研究得出的。公式表达：欧姆定律的数学表达式为\(I=\frac{U}{R}\)，其中：\(I\)表示电流，单位是安培（A）。\(U\)表示电压，单位是伏特（V）。\(R\)表示电阻，单位是欧姆（Ω）。公式意义：该公式表明，通过导体的电流取决于导体两端的电压和导体自身的电阻。当电压增大时，电流增大；当电阻增大时，电流减小，与我们上节课的实验结论一致。幻灯片 4：欧姆定律公式的变形变形公式一：由\(I=\frac{U}{R}\)可得\(U=IR\)，该公式用于计算导体两端的电压，即导体两端的电压等于通过导体的电流与导体电阻的乘积。变形公式二：由\(I=\frac{U}{R}\)可得\(R=\frac{U}{I}\)，该公式用于计算导体的电阻，即导体的电阻等于导体两端的电压与通过导体的电流的比值。注意事项：\(R=\frac{U}{I}\)是电阻的计算式，而非决定式。导体的电阻是导体本身的一种性质，其大小由导体的材料、长度、横截面积和温度决定，与导体两端的电压和通过的电流无关。该公式只是提供了一种测量和计算电阻的方法。幻灯片 5：欧姆定律的单位换算单位关系：在欧姆定律中，电流、电压、电阻的单位必须统一使用国际单位制中的单位，即安培（A）、伏特（V）、欧姆（Ω），此时公式才能成立。换算示例：1mA（毫安）=10⁻³A，1μA（微安）=10⁻⁶A。1kV（千伏）=10³V，1mV（毫伏）=10⁻³V。1kΩ=10³Ω，1MΩ=10⁶Ω。计算要求：在进行欧姆定律相关计算时，若题目中给出的单位不是国际单位，需先进行单位换算，再代入公式计算。幻灯片 6：欧姆定律的应用示例（一）：已知电压和电阻求电流例题展示：一个定值电阻的阻值为 10Ω，两端的电压为 5V，通过该电阻的电流是多少？解题步骤：已知：\(R=10Ω\)，\(U=5V\)。求：\(I\)。解：根据欧姆定律\(I=\frac{U}{R}\)，代入数据可得\(I=\frac{5V}{10Ω}=0.5A\)。答：通过该电阻的电流是 0.5A。方法总结：明确题目中的已知量和待求量，选择合适的欧姆定律公式，代入数据时注意单位统一，最后写出答案并注明单位。幻灯片 7：欧姆定律的应用示例（二）：已知电流和电阻求电压例题展示：通过一个电阻的电流为 0.3A，电阻的阻值为 20Ω，该电阻两端的电压是多少？解题步骤：已知：\(I=0.3A\)，\(R=20Ω\)。求：\(U\)。解：根据\(U=IR\)，代入数据可得\(U=0.3A×20Ω=6V\)。答：该电阻两端的电压是 6V。易错提醒：计算时要确保电流和电阻的单位正确，避免因单位错误导致计算结果错误。幻灯片 8：欧姆定律的应用示例（三）：已知电压和电流求电阻例题展示：某导体两端的电压为 3V 时，通过的电流为 0.15A，该导体的电阻是多少？若导体两端的电压变为 6V，导体的电阻又是多少？解题步骤：已知：\(U_1=3V\)，\(I_1=0.15A\)，\(U_2=6V\)。求：\(R\)，\(R_2\)。解：根据\(R=\frac{U}{I}\)，可得\(R=\frac{U_1}{I_1}=\frac{3V}{0.15A}=20Ω\)。因为导体的电阻与电压无关，所以当电压变为 6V 时，\(R_2=R=20Ω\)。答：该导体的电阻是 20Ω；电压变为 6V 时，电阻仍为 20Ω。重点强调：通过此题强调电阻是导体本身的性质，与电压和电流无关，加深学生对电阻概念的理解。幻灯片 9：实验验证欧姆定律实验目的：验证欧姆定律的正确性，即\(I=\frac{U}{R}\)是否成立。实验器材：电源、开关、定值电阻（如 10Ω）、滑动变阻器、电流表、电压表、导线若干。实验步骤：按照电路图连接电路，开关断开，滑动变阻器滑片移到阻值最大处。闭合开关，调节滑动变阻器滑片，使定值电阻两端的电压为某一值（如 2V），记录电压 U 和电流 I，计算\(\frac{U}{I}\)的值。改变滑动变阻器滑片位置，使电压分别为 4V、6V 等，每次记录 U 和 I，并计算\(\frac{U}{I}\)的值。比较每次计算得到的\(\frac{U}{I}\)值，看是否等于定值电阻的阻值，验证欧姆定律。实验结论：实验中每次计算得到的\(\frac{U}{I}\)值都接近定值电阻的阻值，误差在允许范围内，说明欧姆定律成立。幻灯片 10：欧姆定律在串、并联电路中的应用串联电路：在串联电路中，通过各导体的电流相等（\(I=I_1=I_2\)），总电压等于各导体两端电压之和（\(U=U_1+U_2\)）。结合欧姆定律可得\(U=IR_总=I(R_1+R_2)\)，即串联电路的总电阻等于各串联电阻之和，与之前学过的结论一致。并联电路：在并联电路中，各导体两端的电压相等（\(U=U_1=U_2\)），总电流等于各支路电流之和（\(I=I_1+I_2\)）。结合欧姆定律可得\(I=\frac{U}{R_总}=\frac{U}{R_1}+\frac{U}{R_2}\)，化简可得\(\frac{1}{R_总}=\frac{1}{R_1}+\frac{1}{R_2}\)，即并联电路总电阻的倒数等于各并联电阻的倒数之和，验证了之前的结论。例题展示：两个电阻分别为 3Ω 和 6Ω 的电阻串联在电压为 9V 的电源两端，通过电路的电流是多少？每个电阻两端的电压是多少？（解题步骤略）幻灯片 11：欧姆定律的注意事项适用范围：欧姆定律适用于纯电阻电路，即电能全部转化为内能的电路，如电灯、电炉等电路；对于非纯电阻电路，如电动机电路，欧姆定律不适用，因为电动机工作时电能大部分转化为机械能，少部分转化为内能。公式应用条件：使用欧姆定律公式时，要注意公式中的\(I\)、\(U\)、\(R\)必须是同一导体或同一部分电路在同一时刻的电流、电压和电阻，即 “同一性” 和 “同时性”。安全提示：在实际电路中，要根据欧姆定律合理选择用电器和导线，避免因电流过大导致用电器损坏或引发安全事故。幻灯片 12：课堂练习题目展示：欧姆定律的表达式是_____，其内容是导体中的电流跟_____成正比，跟_____成反比。一个电阻为 50Ω 的导体，两端加 10V 电压时，通过的电流为_____A；若两端电压增加到 20V，导体的电阻为_____Ω，通过的电流为_____A。某电路中，通过导体的电流为 0.5A，导体的电阻为 12Ω，则导体两端的电压为_____V。两个电阻\(R_1=20Ω\)，\(R_2=30Ω\)串联在电路中，若通过\(R_1\)的电流为 0.3A，则电源电压为_____V，\(R_2\)两端的电压为_____V。答案讲解：结合欧姆定律公式和串、并联电路特点，逐一分析解题思路，讲解答案。幻灯片 13：课堂小结知识回顾：回顾欧姆定律的内容、公式及变形公式，强调电阻是导体本身的性质，与电压和电流无关；总结欧姆定律在串、并联电路中的应用和注意事项。核心要点：欧姆定律\(I=\frac{U}{R}\)是联系电流、电压和电阻的桥梁，正确理解和应用欧姆定律是解决电学问题的关键。思维导图展示：以思维导图形式呈现本节课的知识框架，包括欧姆定律的内容、公式、应用和注意事项。幻灯片 14：课后作业作业布置：完成课本上关于欧姆定律的练习题，重点练习公式的应用和单位换算。一个定值电阻两端的电压为 4V 时，电流为 0.2A，求该电阻的阻值。若将其两端电压减小到 2V，通过的电流是多少？（写出解题步骤）查阅资料，了解欧姆发现欧姆定律的历史过程，写一篇简短的科学小故事。幻灯片 15：结束页总结语：本节课我们学习了欧姆定律，它定量地描述了电流、电压和电阻之间的关系，是电学中的重要基石。掌握欧姆定律，能帮助我们更好地分析和解决电路问题。鼓励语：希望同学们通过多做练习，熟练掌握欧姆定律的应用，在电学的世界中不断探索和进步！2024沪科版物理九年级全册16.2.2欧姆定律第十六章 探究电路授课教师： . 班 级： . 时 间： . 思考：如何求出通过节能灯的电流大小？知识回顾通过前面的实验，我们知道：当导体电阻不变时，通过导体的电流跟导体两端的电压成正比；当导体两端电压不变时，通过导体的电流跟导体的电阻成反比。欧姆定律及其公式一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比。 这个结论叫做欧姆定律。 I：电流（A）U：电压（V）R：电阻（Ω）在19世纪20年代，德国物理学家通过大量的实验发现，大多数导体都遵循上述探究结论，即：欧姆定律公式的理解（2）同时性：I、U、R为同一段电路在同一工作状态下的电流、电压和电阻。 （1）同一性：I、U、R为同一段电路的电流、电压和电阻。（3）计算时单位统一为国际单位，必要时给相同字母表示的不同物理量加角标。例1 某电熨斗在220 V电压下工作时，其电热丝的电阻96.8 Ω。此时通过该电熨斗电热丝的电流是多大?利用欧姆定律求电流解：由题意，电熨斗工作的电压U=220V，电阻R=96.8 Ω。根据欧姆定律，在电熨斗工作时，通过电热丝的电流为答：通过该电熨斗电热丝的电流是2.3 A。例2 有一种指示灯，电阻为6.3 Ω，通过的电流为0.45 A时才能正常发光。要使这种指示灯正常发光，应加多大的电压？利用欧姆定律求电压 U=IR=0.45 A×6.3 Ω=2.8 V答：要使这种指示灯正常发光，应加大约2.8V的电压。例3 用电压表测得一段导体两端的电压是7.2V，用电流表测得通过这段导体的电流为0.4A，求这段导体的电阻。利用欧姆定律求电阻答：这段导体的电阻是18Ω。欧姆定律基本的计算步骤：（1）梳理已知条件；（3）带入对应的物理量并计算。分析与小结知识点11．关于欧姆定律，下列说法中正确的是(　　)A．欧姆定律是通过理论推导得出的规律B．通过导体的电流是由导体两端的电压决定的C．由欧姆定律变形得R＝ ，说明电阻与电压成正比，与电流成反比D．欧姆定律反映的是同一段电路中同一时刻的电流和电压、电阻的关系D对欧姆定律的理解2．某定值电阻的阻值为R，将其接在电源电压为U的电路中，通过电阻的电流为I, 若电源电压为2U，通过电阻的电流为______；若定值电阻的阻值为2R，通过电阻的电流为______。2I3．小点发现家里电水壶的说明书上标明电水壶正常工作时的电压是220 V，电流是4 A，可知电水壶正常工作时的电阻是________Ω。55知识点2欧姆定律的简单应用4．一个阻值为20 Ω的电阻，测得通过它的电流为500 mA，那么此时加在这个电阻两端的电压是________V。[变式]定值电阻R的U-­I关系图像如图所示，其阻值为______Ω，当该电阻两端电压为3 V 时，通过它的电流为______A。当此电阻两端电压为0 V时，此时电阻的大小为____Ω。103135．如图所示的为某只灯泡的电流I与电压U的关系图像，当在灯泡两端接上电压为6 V的电源时，测得通过灯泡的电流为0.5 A, 此时灯泡电阻为______Ω；当把该只灯泡接在电压为3 V 的电源上时，灯泡电阻为________Ω。127.56．[2025年1月芜湖期末]在如图所示的电路中，电源两端电压为3 V且保持不变，R1、R2是定值电阻，R2的阻值是10 Ω。当开关S闭合时，电压表示数为1 V。通过计算回答：(1)通过R2的电流为多少？6．[2025年1月芜湖期末]在如图所示的电路中，电源两端电压为3 V且保持不变，R1、R2是定值电阻，R2的阻值是10 Ω。当开关S闭合时，电压表示数为1 V。通过计算回答：(2)电阻R1的阻值为多少？7．[2025·合肥调研]甲、乙两电阻分别接在电压之比是3∶2的电路中，已知甲、乙的阻值之比是2∶1，则通过甲、乙的电流之比是(　　)A．1∶1 B．3∶4 C．2∶1 D．3∶1B8．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向右端滑动时，下列说法正确的是(　　)A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表A示数变大，电压表V示数变大D．电流表A示数变小，电压表V示数不变D9．在温度一定时，连接在电路中的两段导体A和B中的电流I跟其两端的电压U的关系如图所示，下列说法中不正确的是(　　)A．RB
