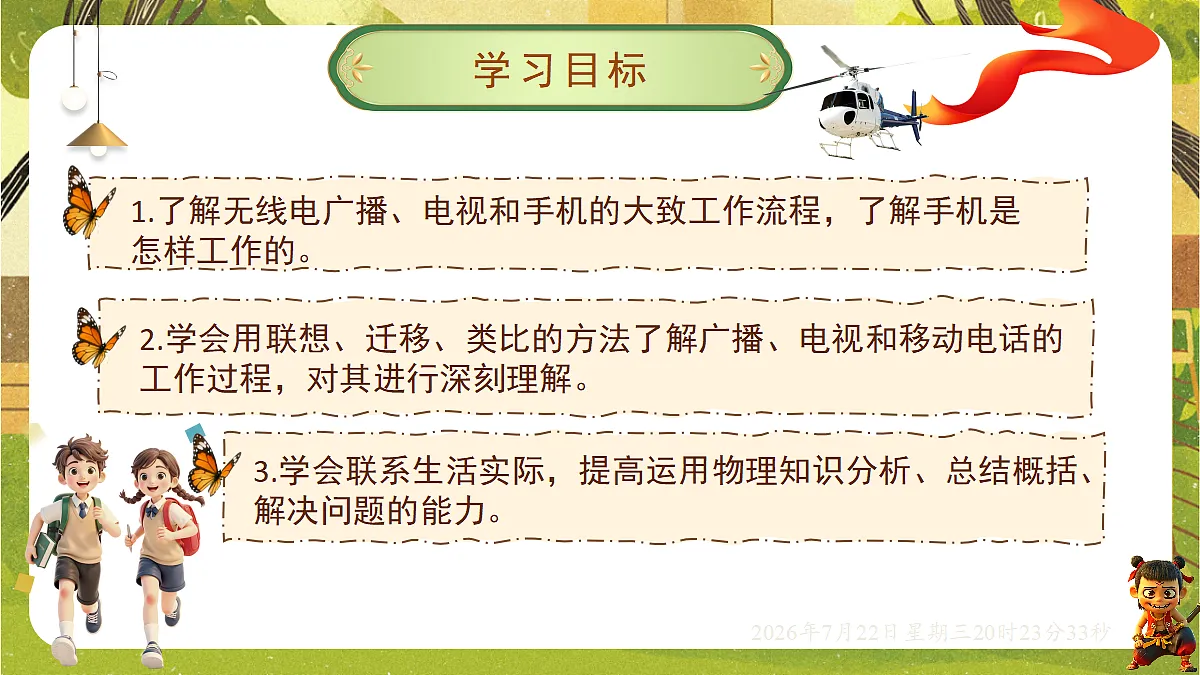

3.学会联系生活实际，提高运用物理知识分析、总结概括、解决问题的能力。

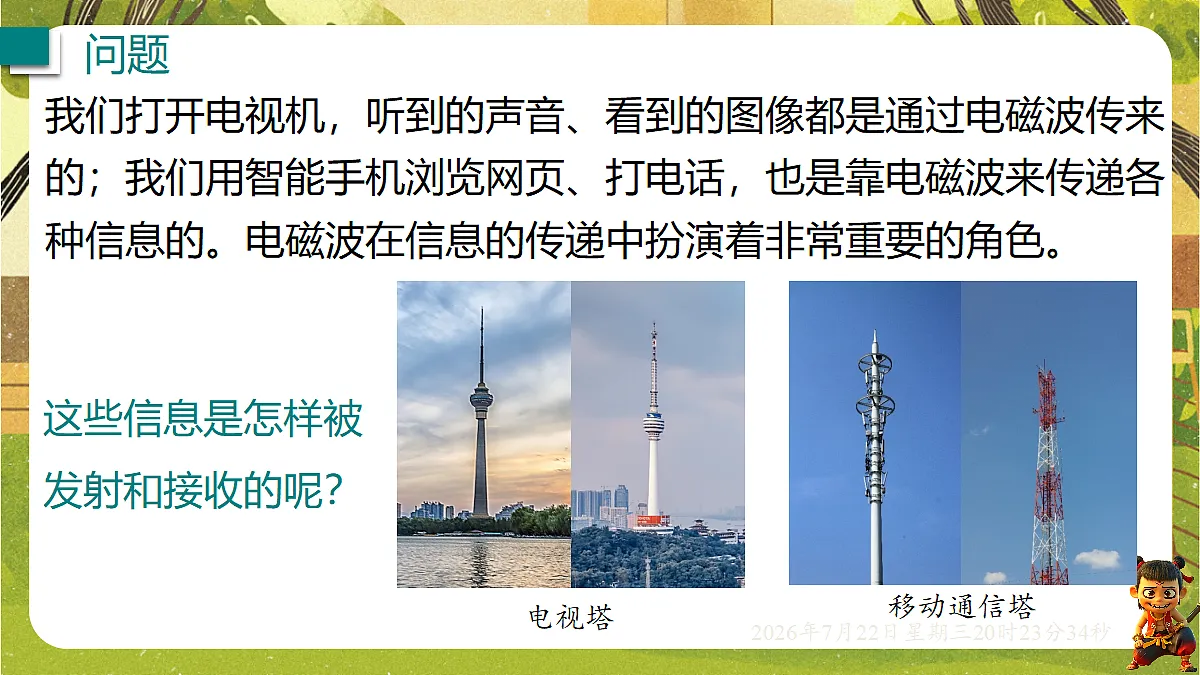

我们打开电视机，听到的声音、看到的图像都是通过电磁波传来的；我们用智能手机浏览网页、打电话，也是靠电磁波来传递各种信息的。电磁波在信息的传递中扮演着非常重要的角色。
这些信息是怎样被发射和接收的呢？
2025年9月3日，中国人民抗日战争胜利八十周年阅兵仪式，在天安门广场隆重举行，图中铁甲洪流伴随隆隆轰鸣，从天安门前驶过这些声音和图像信息是怎样传到千家万户的?
我国古人传递信息的方式
现代社会传递信息的方式

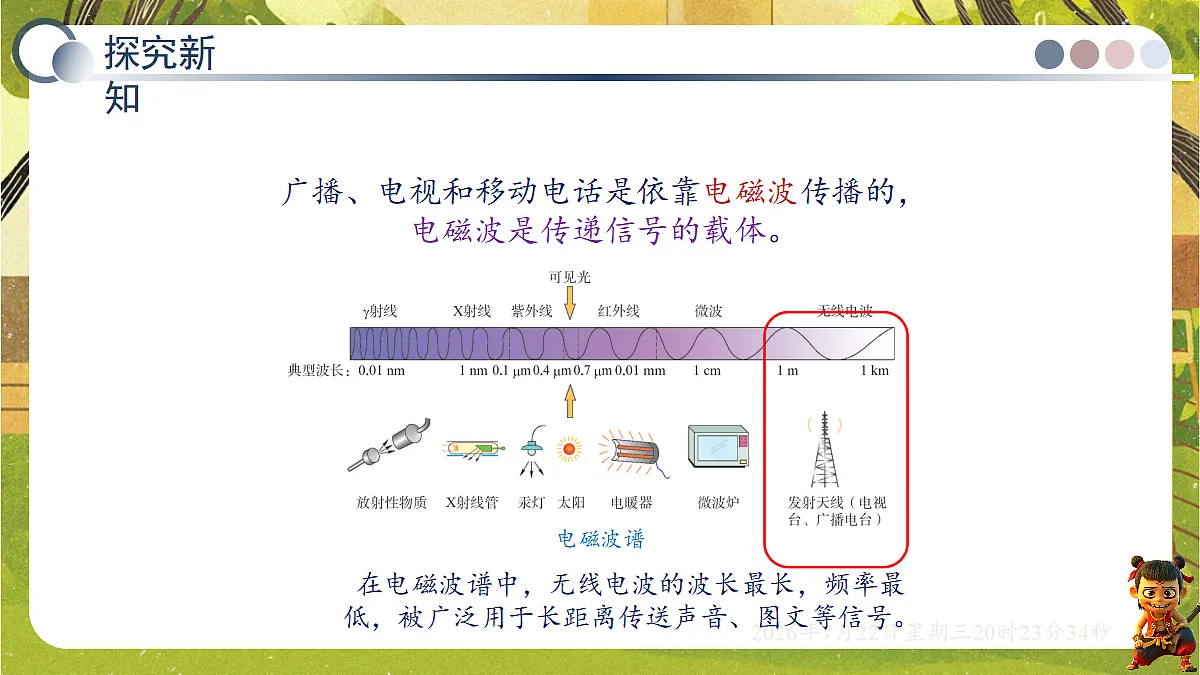

在电磁波谱中，无线电波的波长最长，频率最低，被广泛用于长距离传送声音、图文等信号。
广播、电视和移动电话是依靠电磁波传播的，电磁波是传递信号的载体。
无线电广播的声音是怎么发射和接收的呢?
无线电广播信号的发射和接收
1. 无线电广播信号的发射由广播电台完成。
2. 无线电广播信号的接收由收音机完成。
【实验】电磁波的发射和接收
　　电磁波的发射与接收可以用下列数字化实验设备来直观地显现。电磁波发射器可以发射不同频率的电磁波，接收器接收到电磁波信号后，传感器、采集器将电磁波信号输入计算机，我们就可以在计算机屏幕上观察到电磁波信号。连接好装置，把发射器置于某一波形挡，观察电磁波的波形。转动发射器上的旋钮，改变发射器发出的电磁波的频率，观察信号的变化。
电视的声音和图像是怎么发射与接收的呢?
1. 电视利用电磁波传递图像信号和声音信号。
移动电话是如何把信号发射出去的?又是如何接收到对方的电话信息的?
2. 如图所示是电视广播中图像信号的传播过程。
（1）摄像机把图像变成________。（2）发射机把________加载到频率很高的电流上，通过__________发射到空中。
（3）电视机的接收天线接收到带有____信号的________，通过电视机把图像信号取出并放大，由________把它还原成图像。
3. 下列关于手机的说法正确的是( )
A. 手机只是无线电发射台B. 手机只是无线电接收台C. 手机既能发射无线电信号，又能接收无线电信号D. 两个手机之间可以直接通话，不需要通过基地台
移动通信信号的发射和接收
手机既是无线电发射台又是无线电接收台。①工作原理：它用电磁波把讲话的信息发射到空中，同时它又在空中捕获电磁波，得到对方讲话的信息。
②基地台：移动电话发射频率不大，它和其他用户的通话要靠较大的固定无线电台转接，这种固定的电台叫做基站。
手机和手机之间以及手机和座机之间是怎么交流的吗？
　　座机和手机间没有电话线相连，靠无线电波沟通，座机接在市话网上，相当于一个小型基站，手机不能离座机太远。
4. 观众在家中选择不同频道观看电视直播时，实际上是在改变( )
A. 电视台发射的电磁波的波速B. 电视机接收的电磁波的波速C. 电视台发射的电磁波的频率D. 电视机接收的电磁波的频率
5. 电视信号包含图像信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是( )
A. 声音信号是加载在电流上的，图像信号是加载在电磁波上的B. 图像信号是加载在电流上的，声音信号加载在电磁波上的C. 声音信号和图像信号都是加载在电流上的D. 声音信号和图像信号都是加载在电磁波上的
【点拨】电视的声音信号和图像信号都是依靠电磁波来进行传递的。
6.手机是一种集成度很高的可接收和发射高频无线电波的高精密微型电器。手机的通信方式如图所示。
（1）当使用手机通话，人对着话筒讲话时，手机天线作为______天线使用；当用听筒听对方讲话时，手机天线作为______天线使用。（均填“发射”或“接收”）
（2）在乘坐飞机时，乘客需要将手机关机或调成飞行模式，请简述其原因。
【解】避免手机发出的无线电波干扰飞机的通信和导航设备。（合理即可）
