初中物理人教版（2024）九年级全册（2024）第二十一章 电磁波及其应用第2节 广播、电视和移动通信集体备课ppt课件

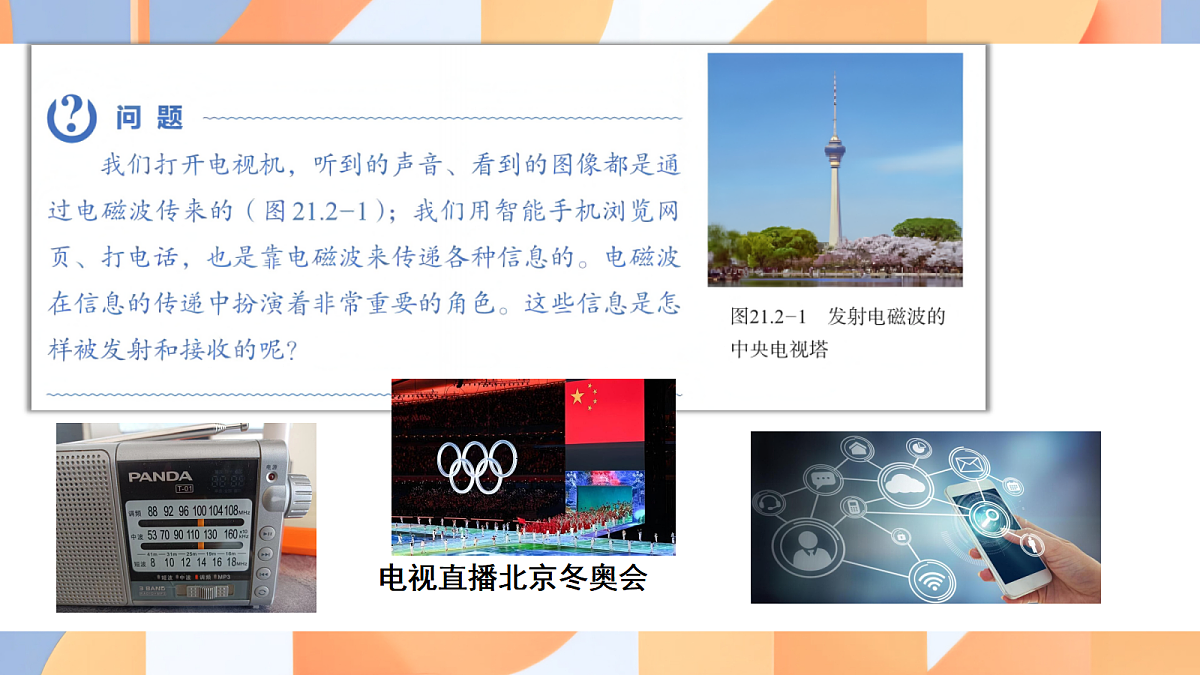

这是一份初中物理人教版（2024）九年级全册（2024）第二十一章 电磁波及其应用第2节 广播、电视和移动通信集体备课ppt课件，共19页。PPT课件主要包含了电视直播北京冬奥会，电视的发射和接收，图像信号工作过程，电视接收机工作过程，卫星通信，微波中继通信示意图，微波通信的优缺点，卫星通信的优点，中国北斗卫星导航系统，光纤通信等内容，欢迎下载使用。
一、无线电广播信号的发射和接收
1．无线电广播信号的发射 由广播电台完成
2．收音机负责信号的接收与还原
电磁波空中传播 （路上送货）
三、移动通信信号的发射和接收
手机既是无线电发射台又是无线电接收台：它用电磁波把讲话的信息发射到空中，同时它又在空中捕获电磁波，得到对方讲话的信息.
手机的体积很小，发射功率不大；它的天线也很简单，灵敏度不高.因此，它跟其他用户的通话要靠较大的固定无线电台转接.这种固定的电台叫作基站.
摄像机…将图像转换成电信号 话筒…将声转换成电信号
发射机 …将电信号加载到高频电流上
天线 …将高频信号发射到空中
天线…接收包含声、像信息高频信号
接收机（机顶盒）…取出并放大图像和音频电信号
音频放大…将微弱音频电信号放大并输出
由于微波大致沿直线传播，所以要想让它沿地球表面传播就要设中继站.通常每隔50 km左右就要建设一个微波中继站，把上一站传来的信号处理后，再发射到下一站去.要想使信号传递的距离越远那么需要的中继站就越多.
优点：微波通信的频率高，传播信息容量大，且中继站用计算机监督控制.出现故障时能自动倒换，自动报警，节约了人力资源.
缺点：微波传送距离越远，需要建立的中继站就越多， 势必会带来一定的麻烦.而且在遇到雪山、大洋，根本无法建立中继站.
要想实现全球通信至少需要几颗地球静止卫星？
在地球的周围均匀地配置3颗地球静止卫星，就覆盖了几乎全部地球表面，可以实现全球通信.
远距离传递信息；通信容量大；干扰小、质量好、功效高.
使用北斗卫星导航系统的无人驾驶车辆
电磁波的传播速度等于光速，光也是一种电磁波.与短波、微波相比，光的频率更高.如果用光来通信，相同时间可以传递更多的信息.
普通的光源包含了许多不同波长(频率)的光.
1960年，美国科学家梅曼制成了世界上第一台红宝石激光器，它能产生频率单一、方向高度集中的光——激光.物理学家提出用光纤通信的构想，这使得用光进行通信的梦想得以实现.通信用的激光一般在特殊的管道——光导纤维(简称光纤)里传播.
西奥多·哈罗德·梅曼，美国(1927年–2007年)
光纤通信的优点：(1)传输频带极宽，通信容量很大；(2)光纤衰减小，无中继设备，传输距离远；(3)频率稳定，信号传输质量高；(4)光纤抗电磁干扰，保密性好.
光从光导纤维的一端射入，在内壁上多次反射后从另一端射出，这样就把它携带的信息传到了远方.
激光束的方向性特别好，在传播很远的距离后仍能保持一定的强度.激光的这个特点使它可以用来进行精确的测距. 激光还有一个特点是亮度高，也就是说它可以在很小的空间和很短的时间内集中很大的能量.如果把强大的激光束会聚起来照射到物体上，就可以使物体的被照部分迅速上升到极高的温度并熔化.此外，利用几十阿秒(10-18 s)的激光脉冲可以“捕捉”原子内电子的运动，使人类对微观世界的观察接近极致.
✅ 课堂小结广播、电视和移动通信卫星通信和光纤通信无线电广播信号的发射和接收发射：主要由话筒、调制器和天线组成。 接收：主要由天线、调谐器、解调器和扬声器组成。电视信号的发射和接收电视用电磁波传递图像信号和声音信号。 电视信号的发射过程由电视台完成，接收过程由电视机完成。移动通信信号的发射和接收手机：既是无线电的发射装置，又是无线电的接收装置。 基站：手机跟其他用户的通话要靠较大的固定无线电台转接，这种固定的电台叫作基站。卫星通信信号覆盖范围广。在地球的周围均匀地配置3颗同步通信卫星，就可以覆盖几乎全部的地球表面，实现全球通信。光纤通信携带信息的光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把光携带的信息传到远方。
