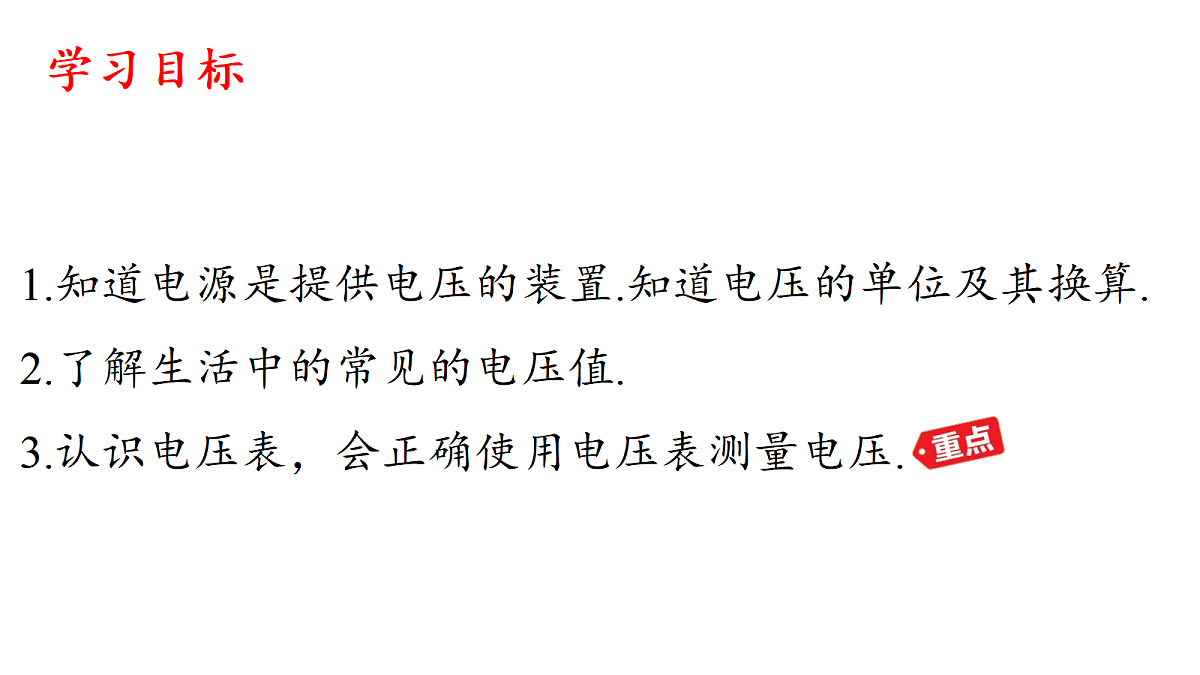

1.知道电源是提供电压的装置.知道电压的单位及其换算.2.了解生活中的常见的电压值.3.认识电压表，会正确使用电压表测量电压.

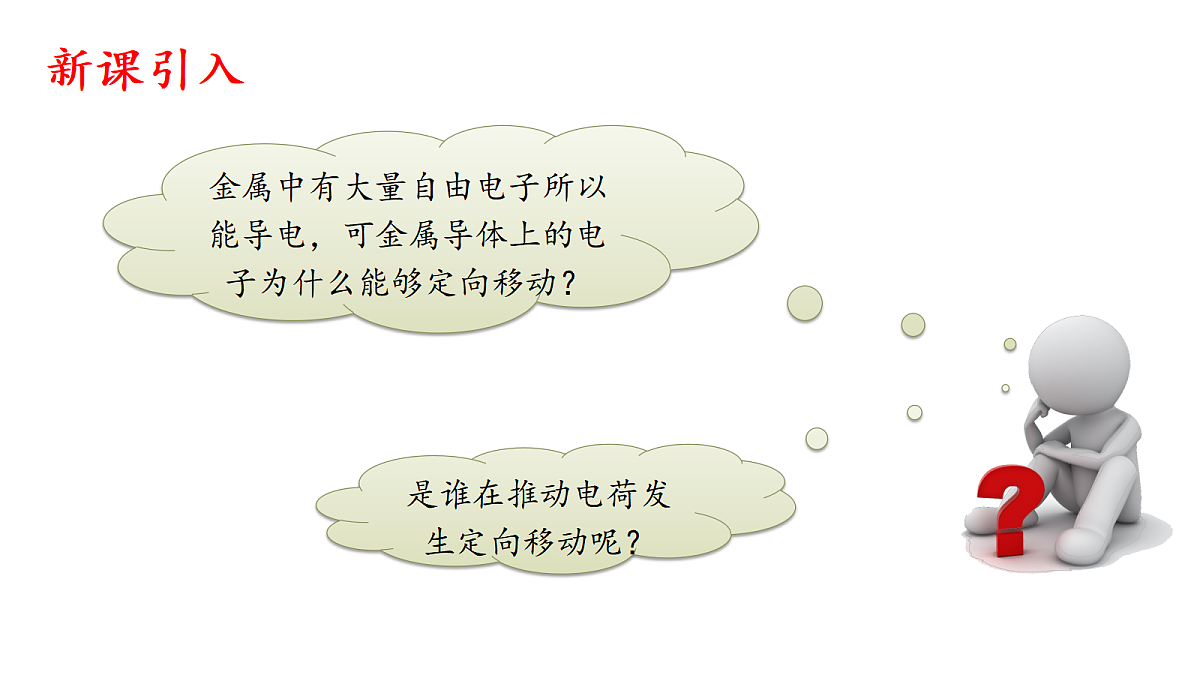

金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？

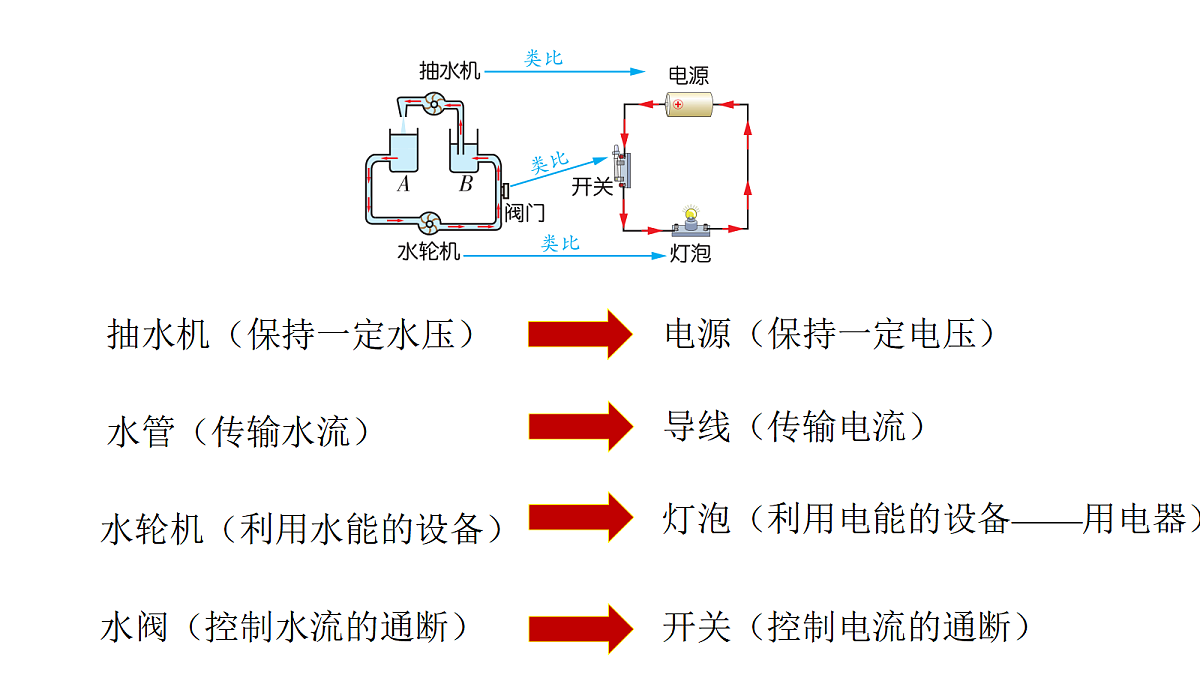

抽水机（保持一定水压）
水轮机（利用水能的设备）
灯泡（利用电能的设备——用电器）
水阀（控制水流的通断）
开关（控制电流的通断）

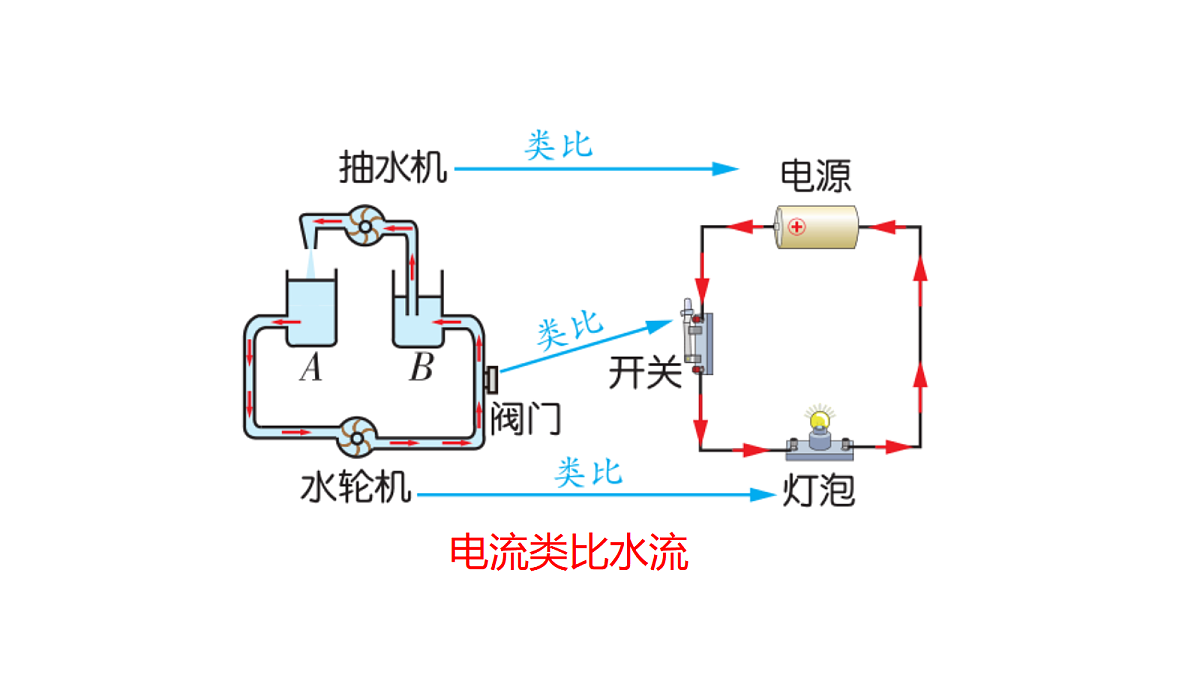

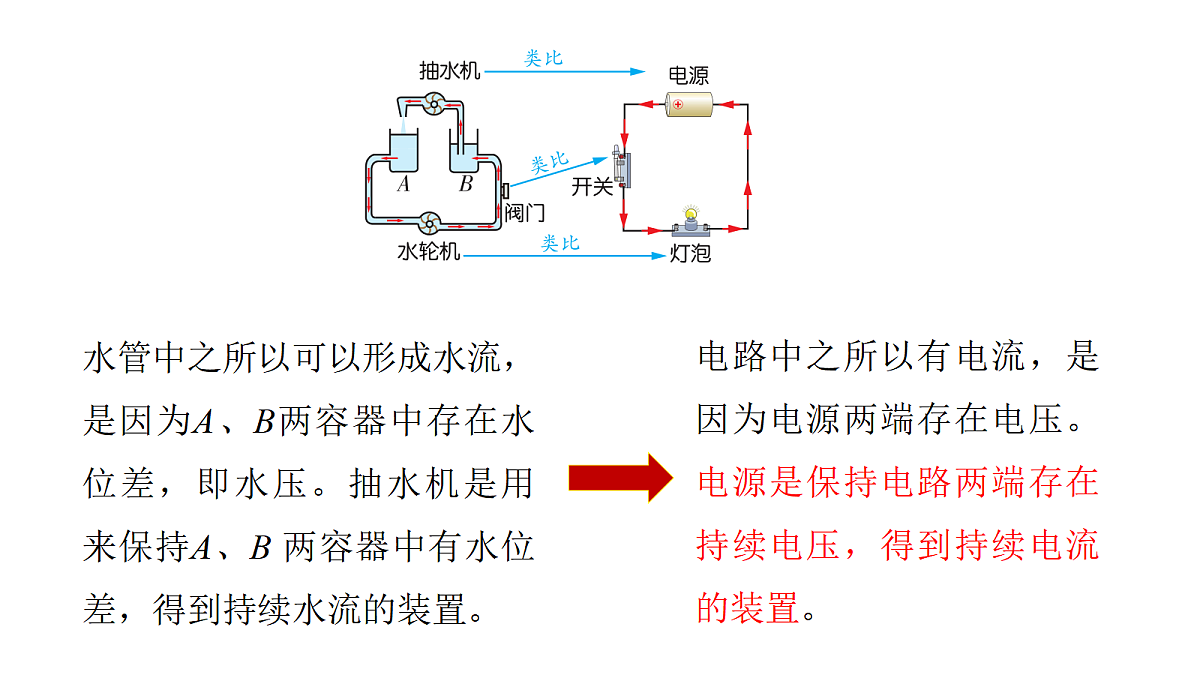

水管中之所以可以形成水流，是因为A、B两容器中存在水位差，即水压。抽水机是用来保持A、B 两容器中有水位差，得到持续水流的装置。
电路中之所以有电流，是因为电源两端存在电压。电源是保持电路两端存在持续电压，得到持续电流的装置。

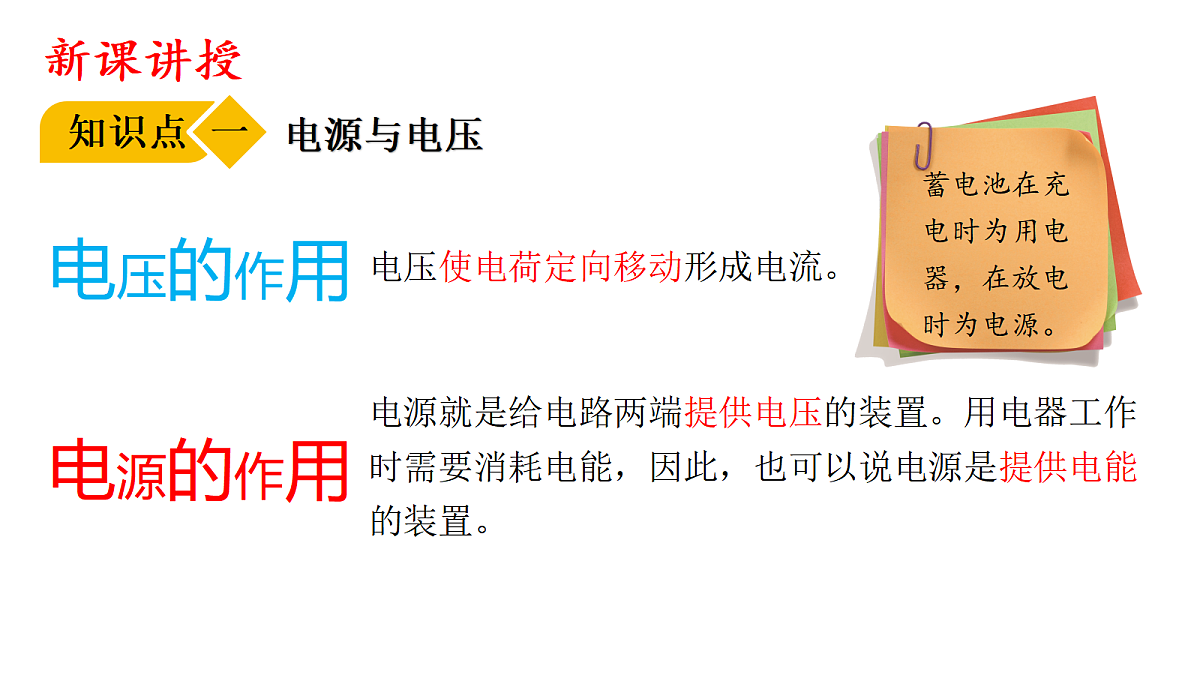

电压使电荷定向移动形成电流。
电源就是给电路两端提供电压的装置。用电器工作时需要消耗电能，因此，也可以说电源是提供电能的装置。
蓄电池在充电时为用电器，在放电时为电源。

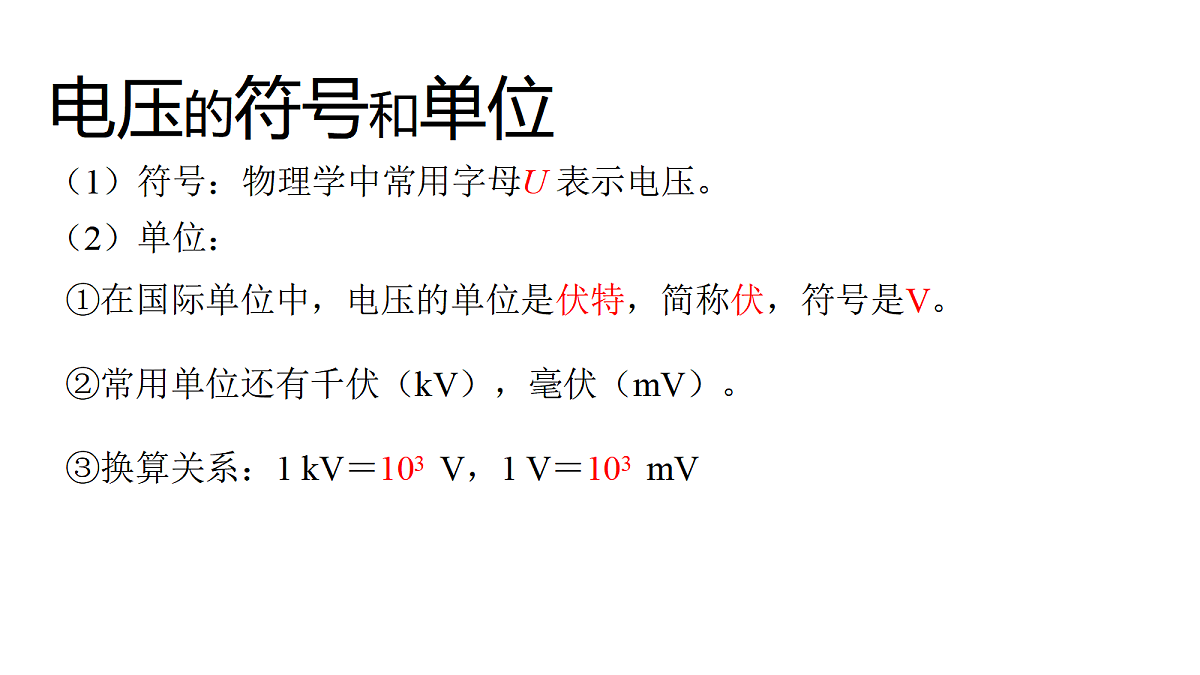

（1）符号：物理学中常用字母U 表示电压。
①在国际单位中，电压的单位是伏特，简称伏，符号是V。②常用单位还有千伏（kV），毫伏（mV）。③换算关系：1 kV＝103 V，1 V＝103 mV
常见的一些电压值
（1）电压的大小可以用电压表测量。电压表在电路图中的符号是 V 。（2）实验室中常用的电压表有三个接线柱，两个量程（0～3 V，0～15 V）。
量程为0～3 V的正接线柱
量程为0～15 V的正接线柱
（1）使用前，应检查指针是否对准零刻度线。如果有偏差，需先“校零”。
（2）测电压时，电压表必须并联在被测电路的两端，并使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
（3）各种电压表都有一定的量程（允许测量的最大电压），被测电压不能超过它的量程。测量前应根据被测电压的大小，选择合适的量程。
（4）在不能估计被测电压大小的情况下，应选用最大的量程，并用试触法判断电压的大小，然后再根据判断结果，选用合适的量程。
（5）电压表可以与电源直接连接，测量电源电压。
（1）确认电压表所选用的量程。（2）明确该量程对应表盘上的哪一排示数，由此确认刻度盘上每一大格和每一小格表示的电压值。①当选用的量程为 0～15 V 时，表盘上每一大格表示5 V，每一小格（即分度值）表示0.5 V；②当选用的量程为0～3 V 时，表盘上每一大格表示1 V，每一小格（即分度值）表示0.1 V。（3）根据指针在这排示数上所指的位置读数。
提醒 当同一个电压表指针指示的位置一定时，选用 0～15 V 量程的读数是选用0～3 V量程读数的5倍。
电压使电荷定向移动形成电流
电源就是给电路两端提供电压的装置
1. 同学们在学习电学知识后有各自不同的认识，你认为不正确的是（　C　）
2. 在如图所示的电路中，当开关S断开时，下列说法中正确的是（　B　）
3. 如图所示，电压表能正确测出灯L1两端电压的是(　　)
4. 如图甲所示，小萌将一块铜片和一块锌片插入水果中，做成了一个“水果电池”，用电压表测其电压，示数如图乙所示。下列说法正确的是(　　)A．该电池的铜片是负极B．电压表所用量程的分度值为0.5 VC．电压表可以直接连在电源两极之间D．若测量前电压表指针未对准零刻度线，测得的电压值一定偏小
5. 如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则甲是________表，乙是________表。(均填“电压”或“电流”)
6. 如图所示电路中，电压表测量的是 　灯L1和L2（或电源）　两端的电压。若要使电压表测量灯L1两端的电压，则只需要将导线 　3　（选填“1”“2”“3”或“4”）的右端改接到 　b　（选填“a”“b”或“d”）接线柱上即可。
灯L1和L2（或电源）　
7．小明自制“伏打电堆”并连接了如图甲所示电路，闭合开关后小灯泡发光，电压表(量程为0～3 V和0～15 V，小量程上的数字模糊不清)指针位置如图乙所示，则金属_______ (填字母)是电堆正极；重新正确连接电压表，闭合开关后电压表指针位置如图丙所示，电压表的示数应为________V。
