13.5　电压与电压的测量习题课件 2025-2026学年物理沪粤版九年级上册

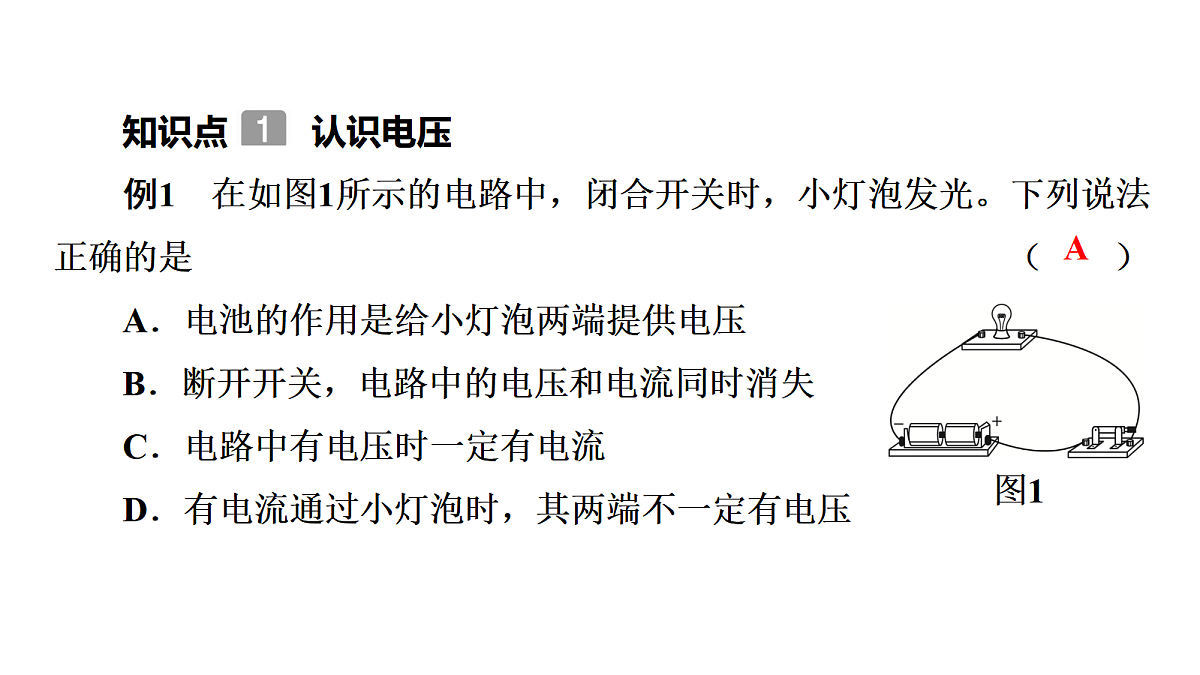

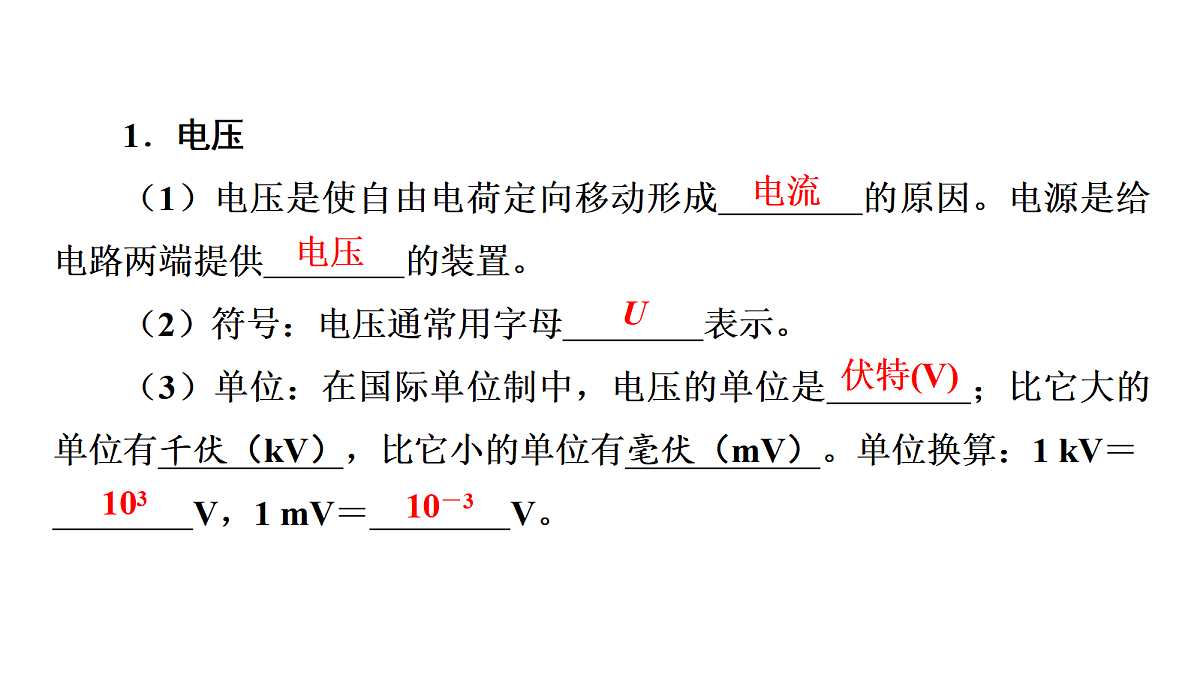

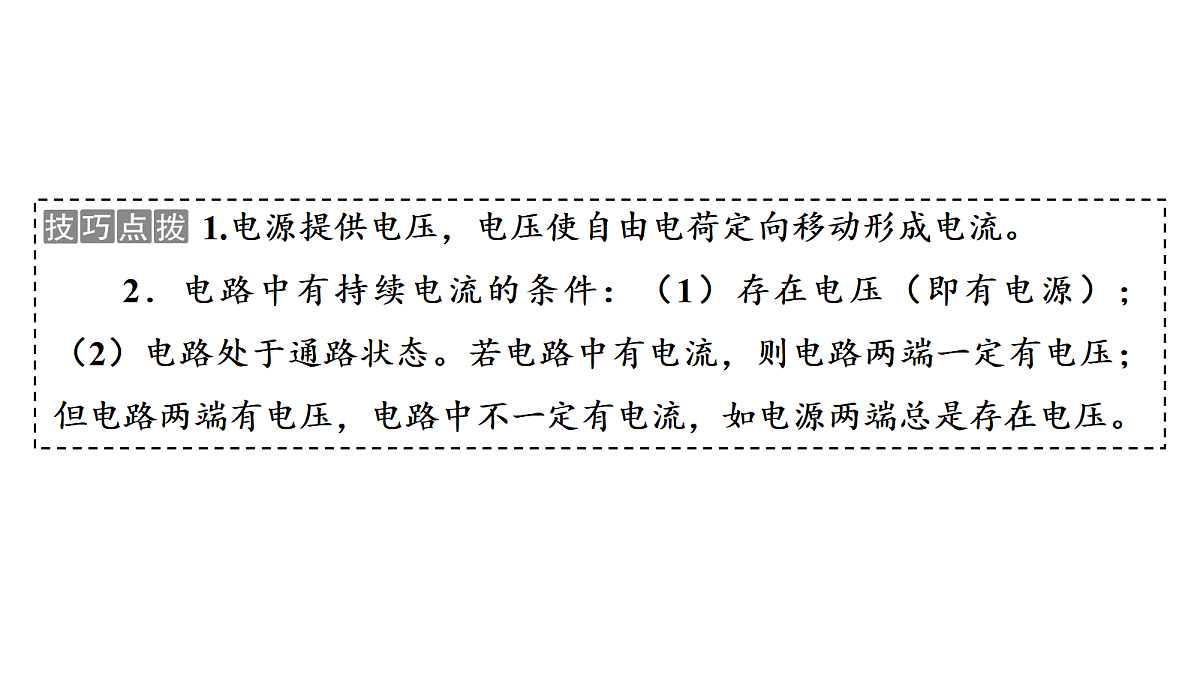

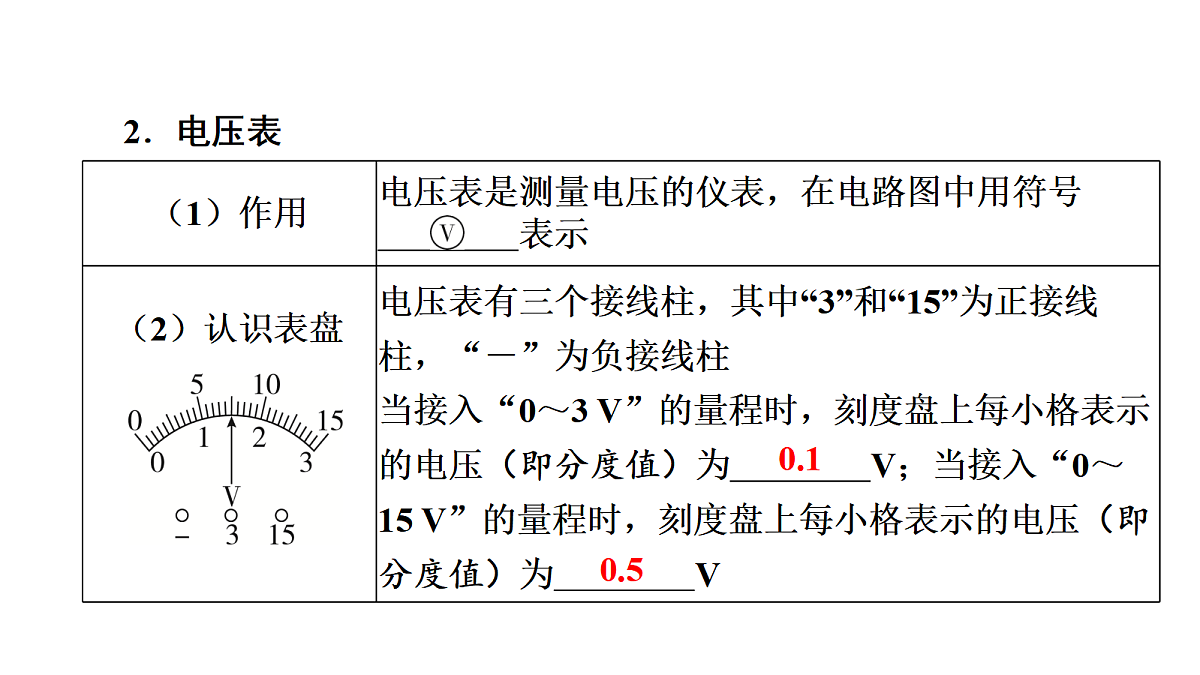

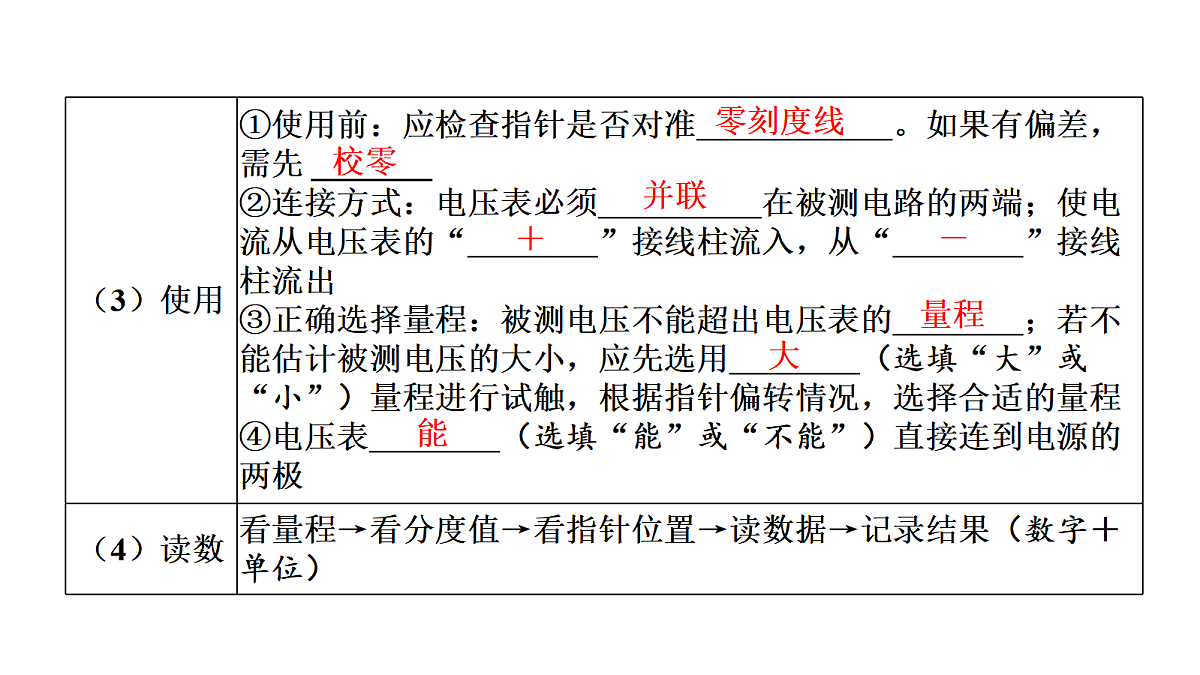

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]13.5　电压与电压的测量课堂小测要点梳理典例精练第十三章　简单电路要点梳理1．电压（1）电压是使自由电荷定向移动形成　　　　的原因。电源是给电路两端提供　　　　的装置。（2）符号：电压通常用字母　　　　表示。（3）单位：在国际单位制中，电压的单位是　　　　；比它大的单位有千伏（kV），比它小的单位有毫伏（mV）。单位换算：1 kV＝　　　　V，1 mV＝　　　　V。电流电压U伏特(V)10310－32．电压表0.10.5零刻度线校零并联＋－量程大能典例精练知识点 认识电压例1　在如图1所示的电路中，闭合开关时，小灯泡发光。下列说法正确的是 （　　）A．电池的作用是给小灯泡两端提供电压B．断开开关，电路中的电压和电流同时消失C．电路中有电压时一定有电流D．有电流通过小灯泡时，其两端不一定有电压图1A 　1.电源提供电压，电压使自由电荷定向移动形成电流。2．电路中有持续电流的条件：（1）存在电压（即有电源）；（2）电路处于通路状态。若电路中有电流，则电路两端一定有电压；但电路两端有电压，电路中不一定有电流，如电源两端总是存在电压。知识点 用电压表测量电压（课标必做实验）例2　爱动手实验的秋秋同学正在进行“测量小灯泡两端的电压”实验。（1）她在选择电表时，是根据　　　　（填电表上的标志）确认所选电表是电压表的。图2V（2）请帮秋秋同学将图2－甲中的实物电路连接完整。（电源电压约为2 V）图2（3）连接好电路，闭合开关前，秋秋检查电路发现电压表指针如图2－乙所示，则应对电压表进行　　　　。（4）正确连接电路后，秋秋闭合开关，电压表的指针位置如图2－丙所示，此时电压表接入电路的量程是　　　　V，电压表的分度值为　　　　V，测得小灯泡两端的电压为　　　　V。图2校零0～30.12.5例3　甲、乙、丙三位同学在做“用电压表测电压”实验。闭合开关前，他们所使用的电压表指针均指在零刻度线处。闭合开关后，电压表指针出现了如图3所示的三种情况。请分析他们在电压表的使用上分别存在什么问题。①甲：　　　　　　　　　　；②乙：　　　　　　　　；③丙：　　　　　　　　　 。图3正、负接线柱接反了所选量程太小所选量程太大知识点 识别电压表的测量对象例4　如图4所示的电路中，闭合开关S后，灯泡L1和L2是　　（选填“串”或“并”）联连接的，电压表V1测灯泡　　　　两端的电压，电压表V2测灯泡　　　　（后两空均选填“L1”“L2”或“L1和L2”）两端的电压。图4串L1和L2L2　 在判断电压表的测量对象时，要看电压表并联在哪些用电器的两端（常用“去源法”）。电路①去掉电源及其他电压表，画出电压表与用电器构成的“回路”②看电压表与哪些用电器在同一“回路”中电压表V1——灯L1电压表V2——灯L1和L2（电源电压）注意：当电压表测量电路中所有用电器的总电压时，也可以认为电压表测量的是电源电压。电压表V1——灯L1电压表V2——灯L1和L2（电源电压）电路①去掉电源及其他电压表，画出电压表与用电器构成的“回路”②看电压表与哪些用电器在同一“回路”中课堂小测电压通路不一定1.1×1032.2×105图50.591.8图6A校零＋－大串不能并能
