初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路评课课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路评课课件ppt，共16页。PPT课件主要包含了想一想，电路图，电路元器件符号，电路图的标准画法，电路的状态，1定义，2特点，电源短路，用电器被短路，演示实验等内容，欢迎下载使用。

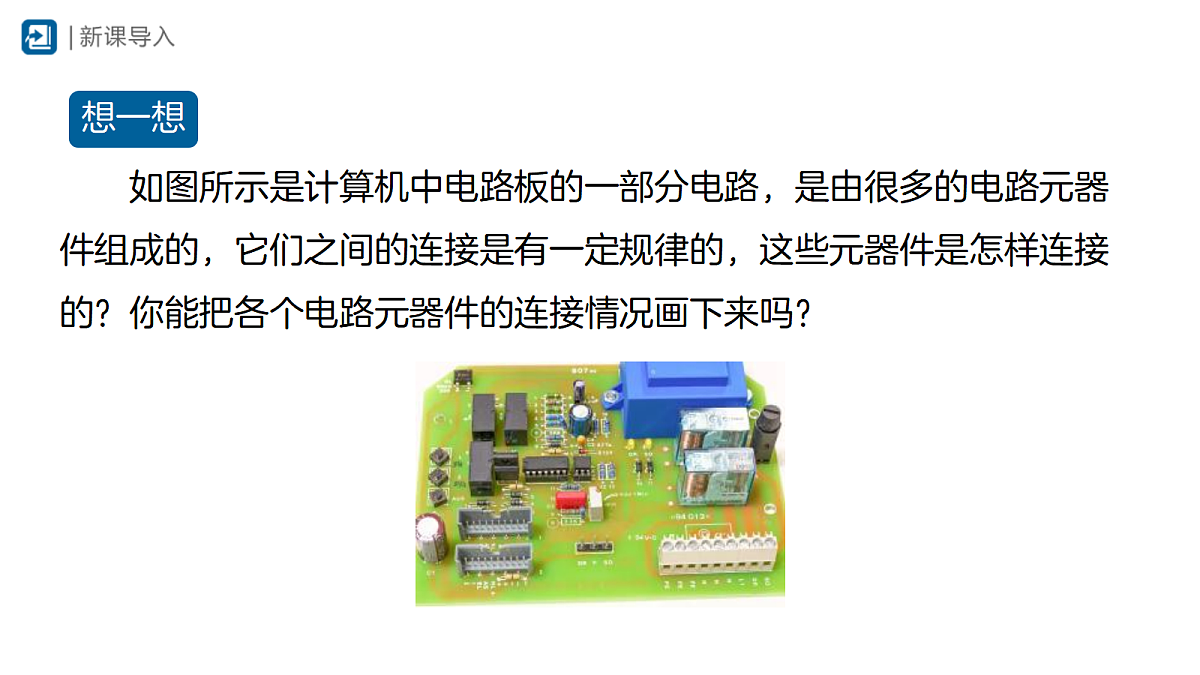

　　如图所示是计算机中电路板的一部分电路，是由很多的电路元器件组成的，它们之间的连接是有一定规律的，这些元器件是怎样连接的？你能把各个电路元器件的连接情况画下来吗？
　　如果把电源、用电器等元器件原样画出，既麻烦又不清楚。为了便于研究，人们通常用符号来表示这些元器件。

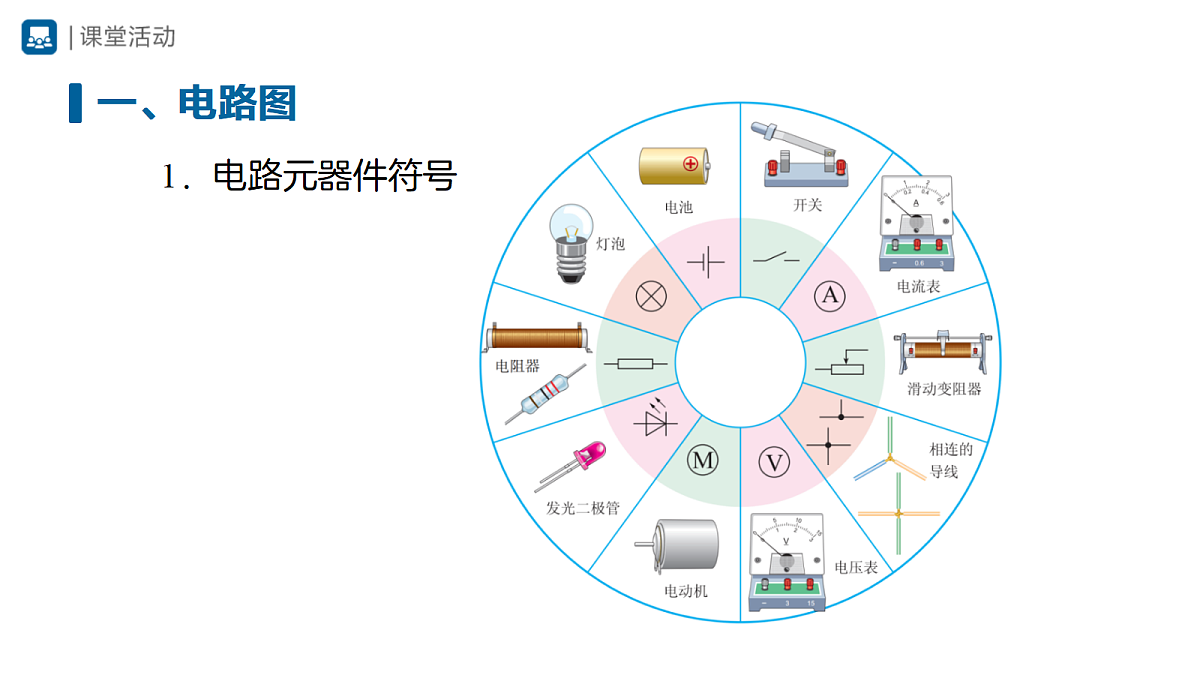

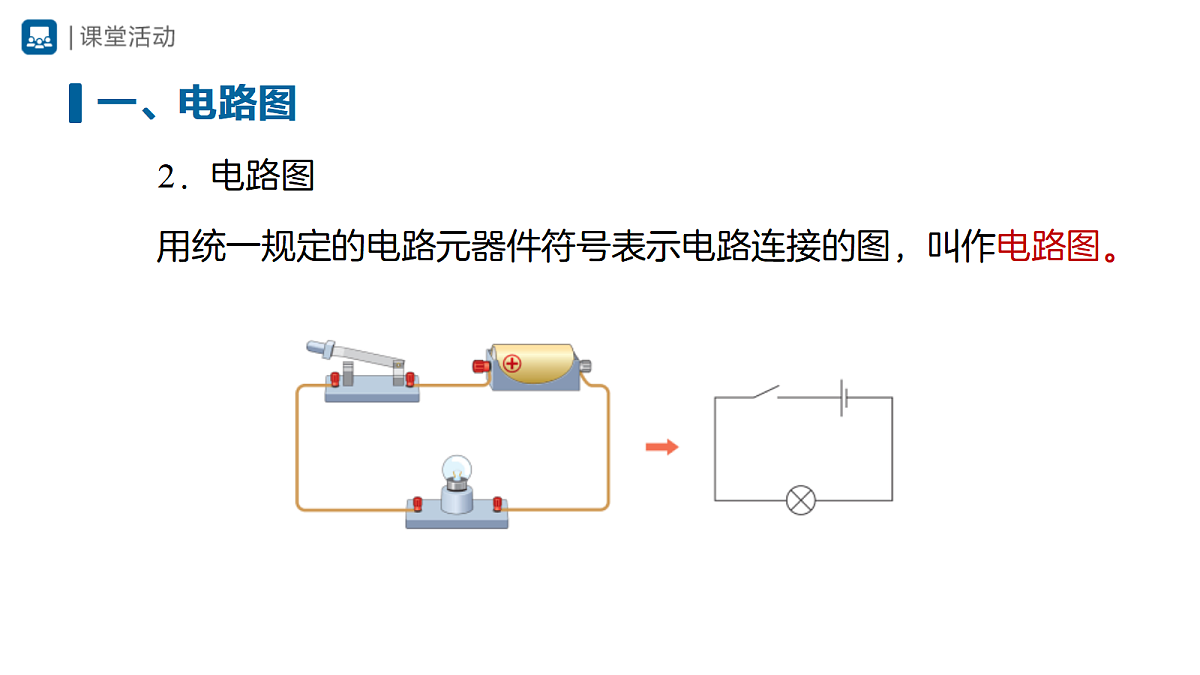

用统一规定的电路元器件符号表示电路连接的图，叫作电路图。

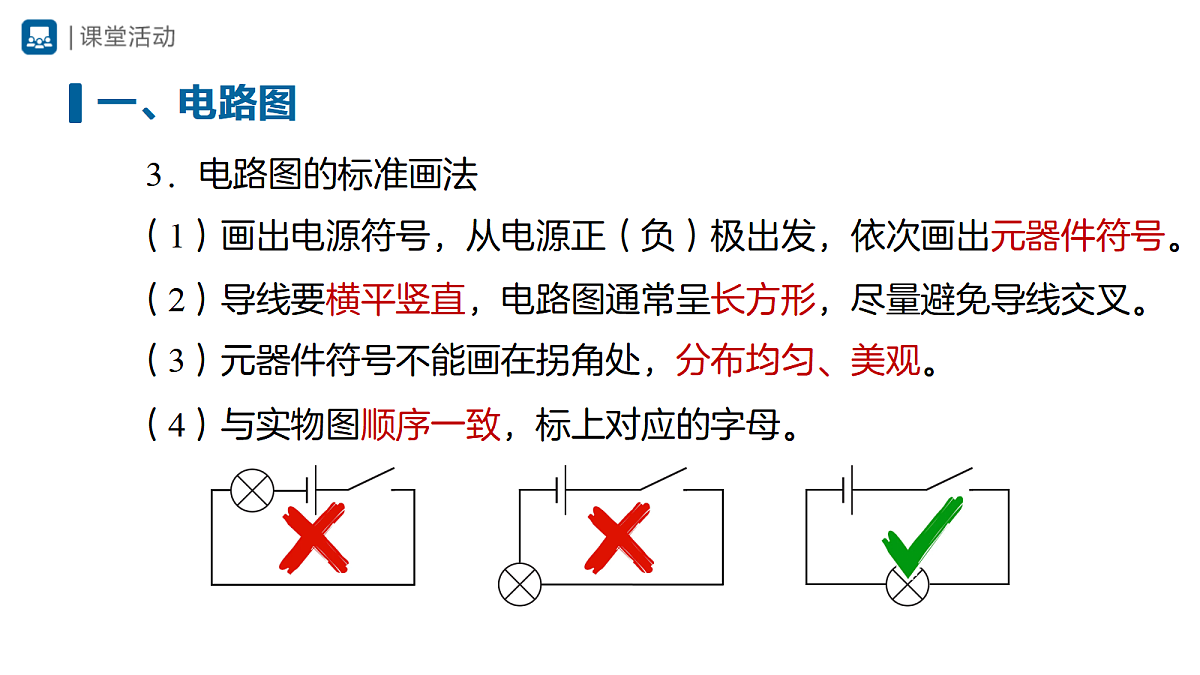

（1）画出电源符号，从电源正（负）极出发，依次画出元器件符号。
（2）导线要横平竖直，电路图通常呈长方形，尽量避免导线交叉。
（3）元器件符号不能画在拐角处，分布均匀、美观。
（4）与实物图顺序一致，标上对应的字母。

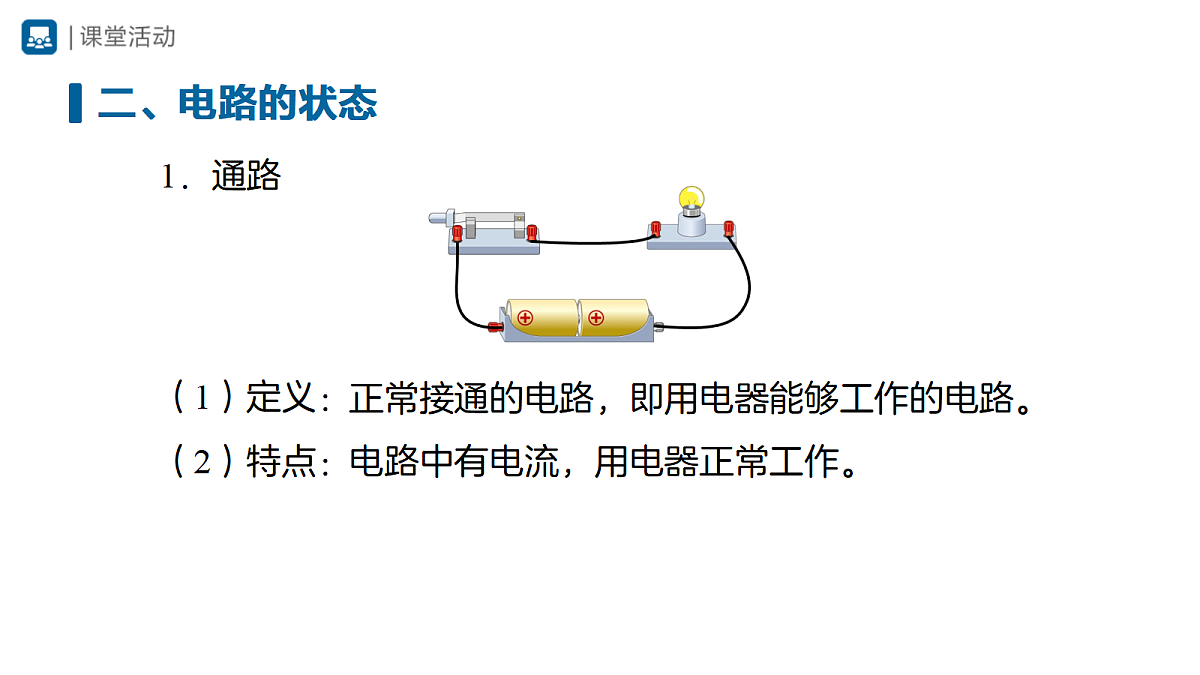

正常接通的电路，即用电器能够工作的电路。
电路中有电流，用电器正常工作。

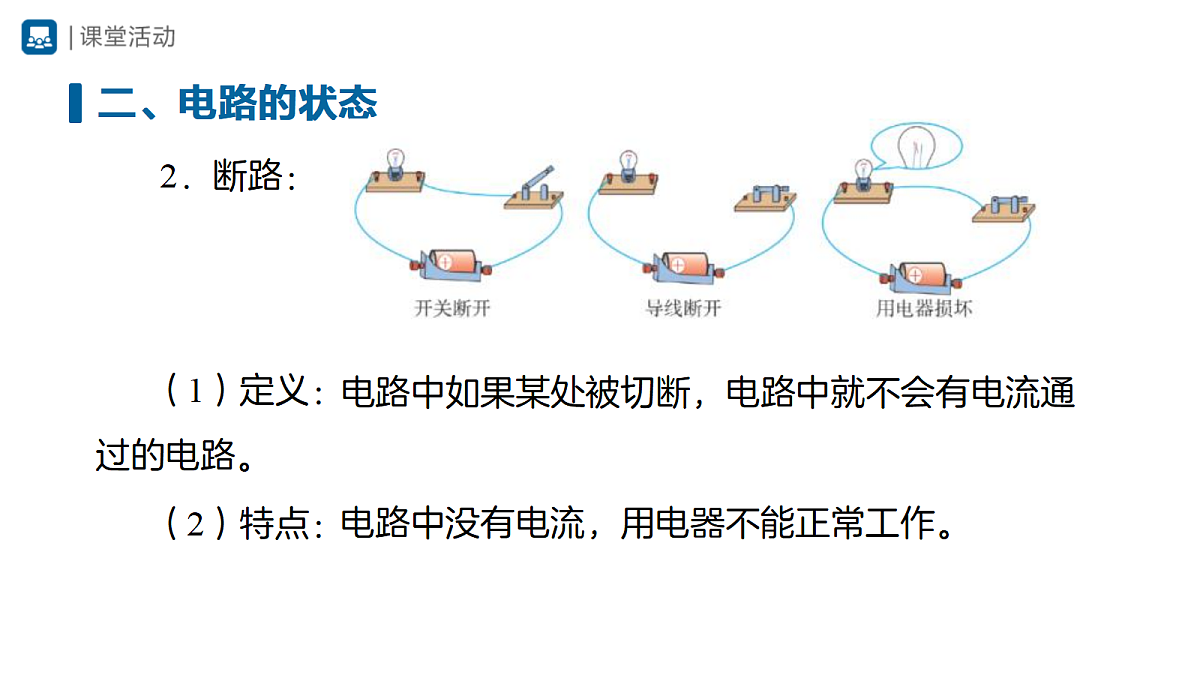

　　　　　　　电路中如果某处被切断，电路中就不会有电流通过的电路。
电路中没有电流，用电器不能正常工作。
（2）发生短路的情况：
导致电流过大，可能把电源烧坏，是不允许的！
　　　　　　　直接用导线将电源正、负极连接起来的电路。
　　如图电路中，其中一个小灯泡两端被导线直接连通，这种情况下该小灯泡被短路，不能工作。
　　小灯泡被短路而熄灭，这是因为电流通过外加导线而绕过了小灯泡。
　　由两个小灯泡、两节干电池、一个开关组成的电路。闭合开关，小灯泡发光。把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还发光。 想一想这是为什么?
（3）生活中短路的危害
　　汽车电源线路老化，发生短路，发生火灾!
　　老居民区因为电线线路老化，引起电源短路，发生火灾!
1．如图所示三个电路，甲、乙、丙的状态判断正确的是（　　） A．断路、通路、短路B．通路、断路、短路C．通路、短路、断路D．短路、断路、通路
　　2．下列四个电路图中，开关S闭合后，能使小灯泡L1和L2都发光的是（　　）　　
3．根据以下实物图，在虚线框中画出相应的电路图。
