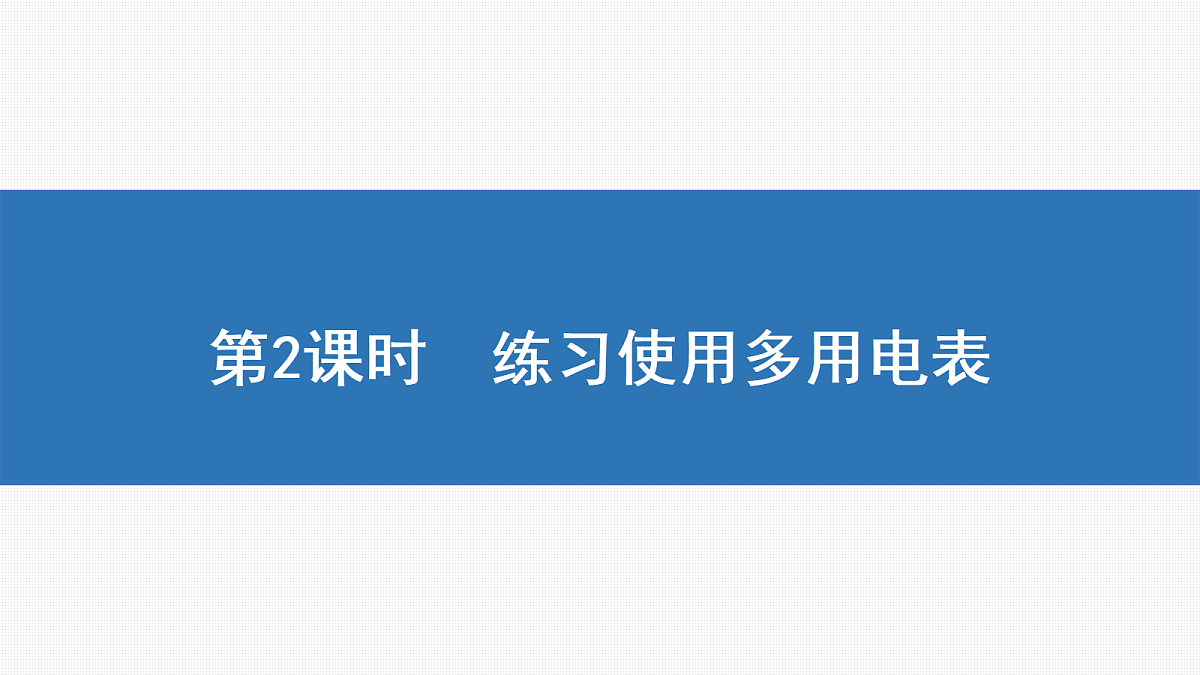

粤教版 (2019)必修 第三册练习使用多用电表课文配套ppt课件

这是一份粤教版 (2019)必修 第三册练习使用多用电表课文配套ppt课件，共46页。PPT课件主要包含了课前知识梳理，典例分类讲解，欧姆调零，欧姆调零旋钮，随堂巩固落实，蓄电池等内容，欢迎下载使用。

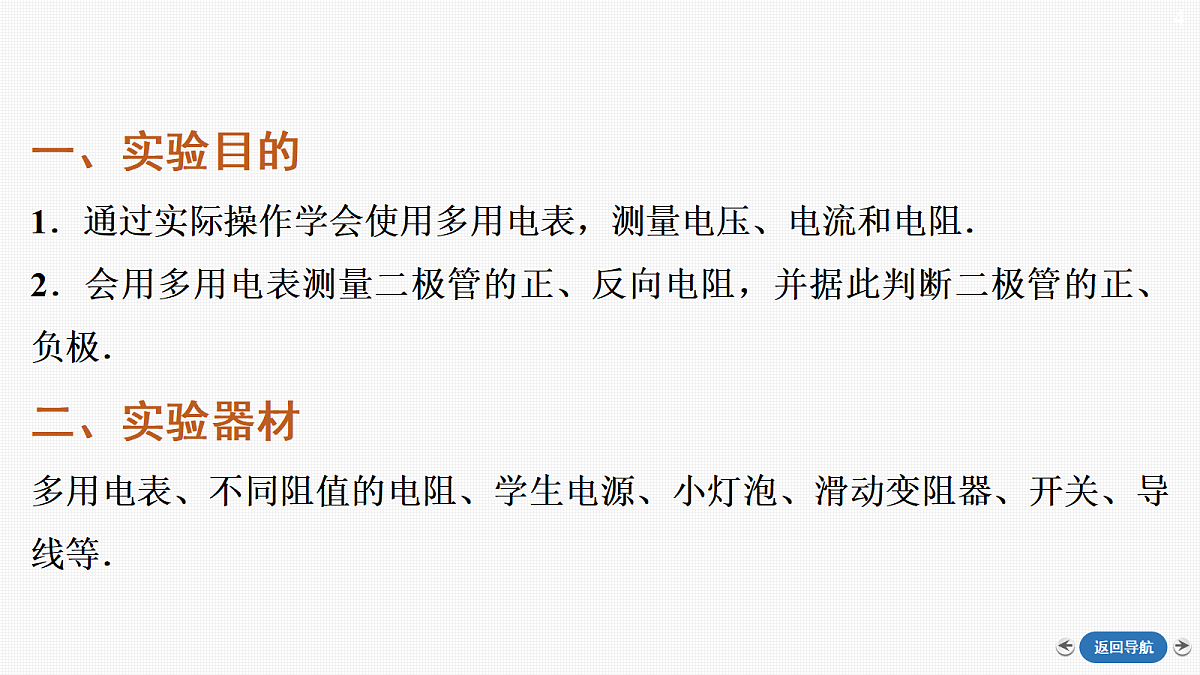

一、实验目的1．通过实际操作学会使用多用电表，测量电压、电流和电阻．2．会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极．二、实验器材多用电表、不同阻值的电阻、学生电源、小灯泡、滑动变阻器、开关、导线等．

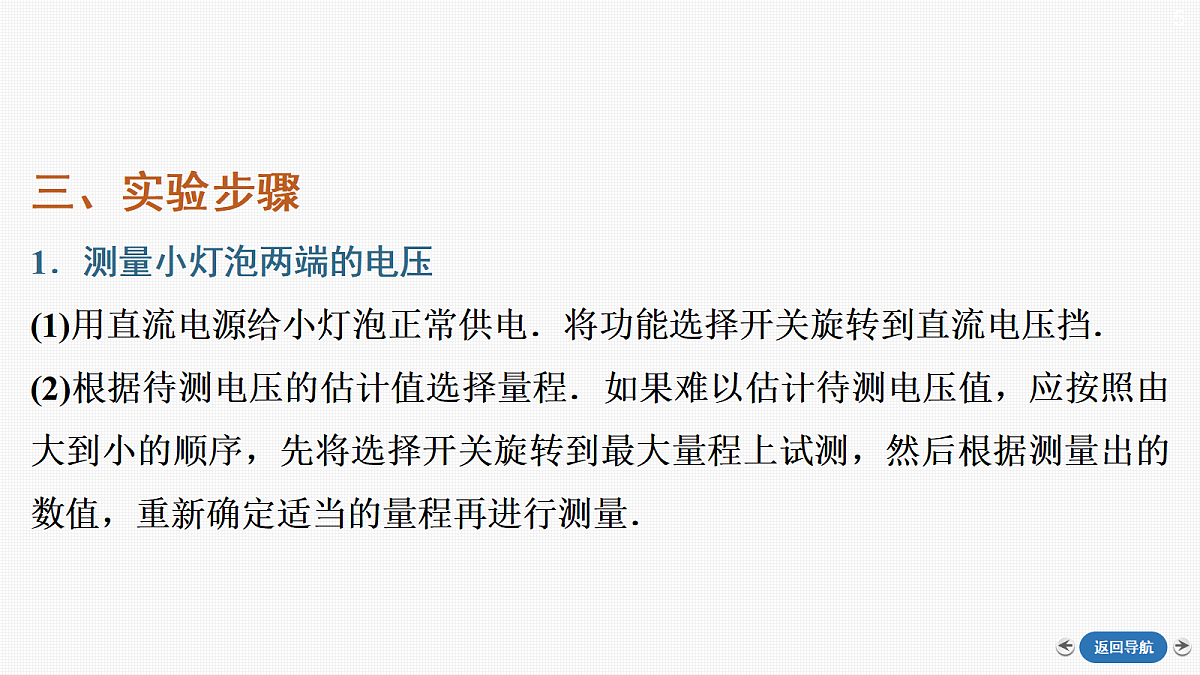

三、实验步骤1．测量小灯泡两端的电压(1)用直流电源给小灯泡正常供电．将功能选择开关旋转到直流电压挡．(2)根据待测电压的估计值选择量程．如果难以估计待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．

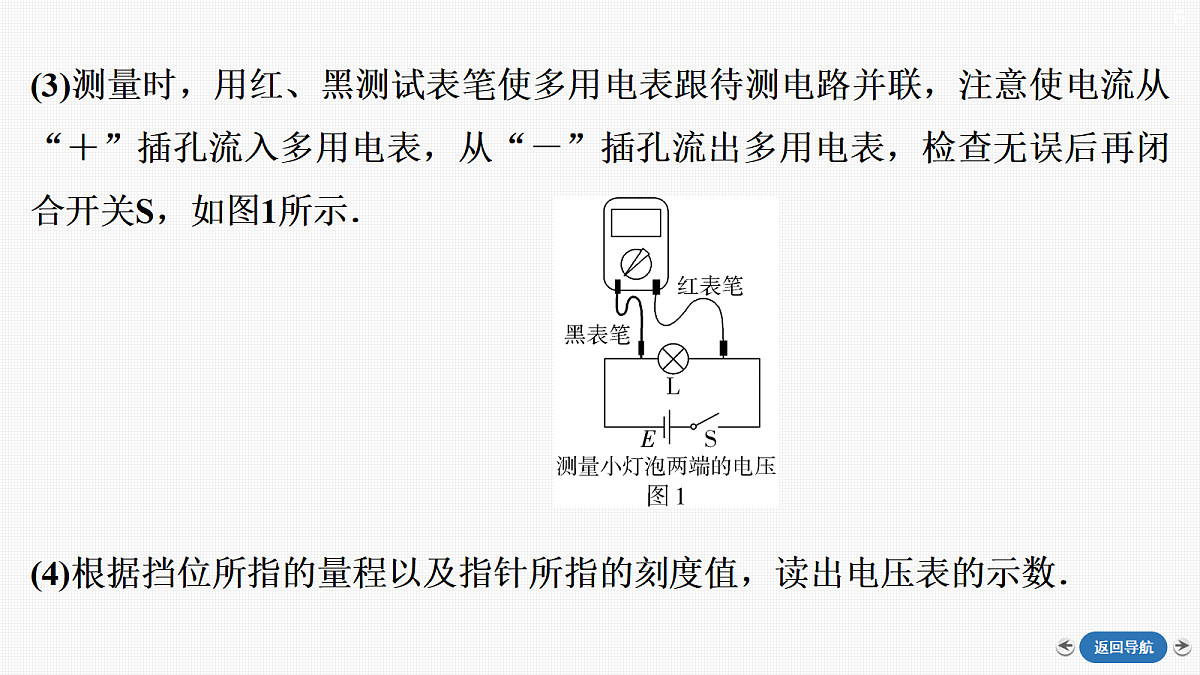

(3)测量时，用红、黑测试表笔使多用电表跟待测电路并联，注意使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图1所示．
(4)根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．

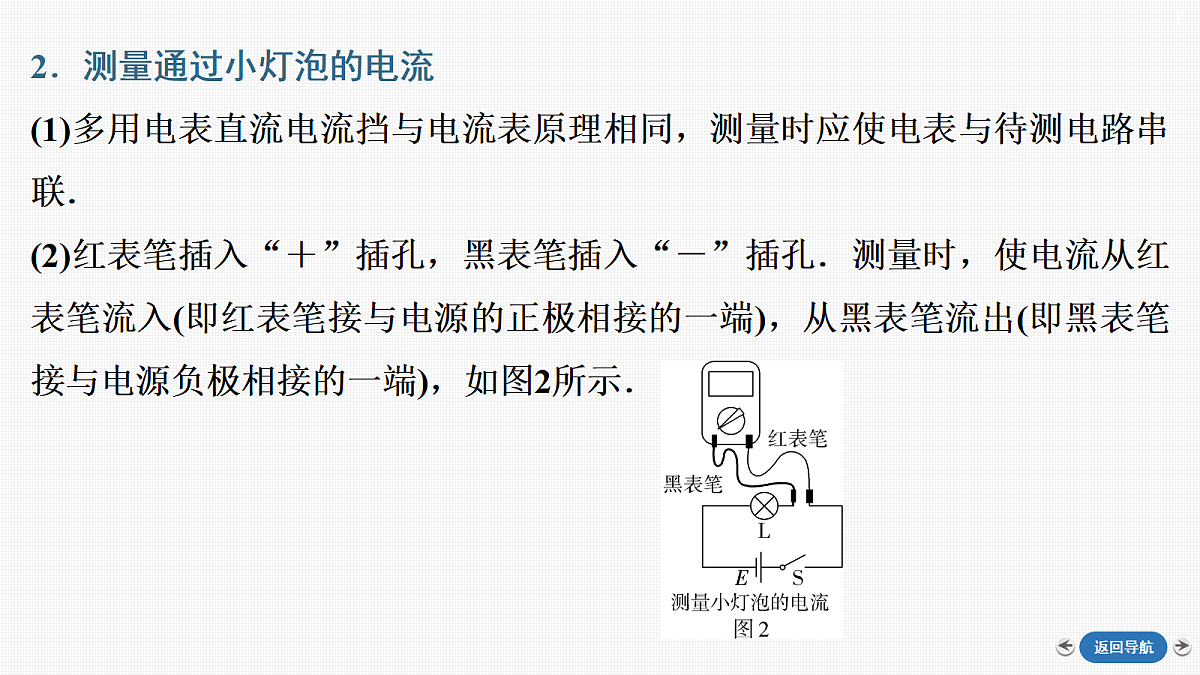

2．测量通过小灯泡的电流(1)多用电表直流电流挡与电流表原理相同，测量时应使电表与待测电路串联．(2)红表笔插入“＋”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入(即红表笔接与电源的正极相接的一端)，从黑表笔流出(即黑表笔接与电源负极相接的一端)，如图2所示．

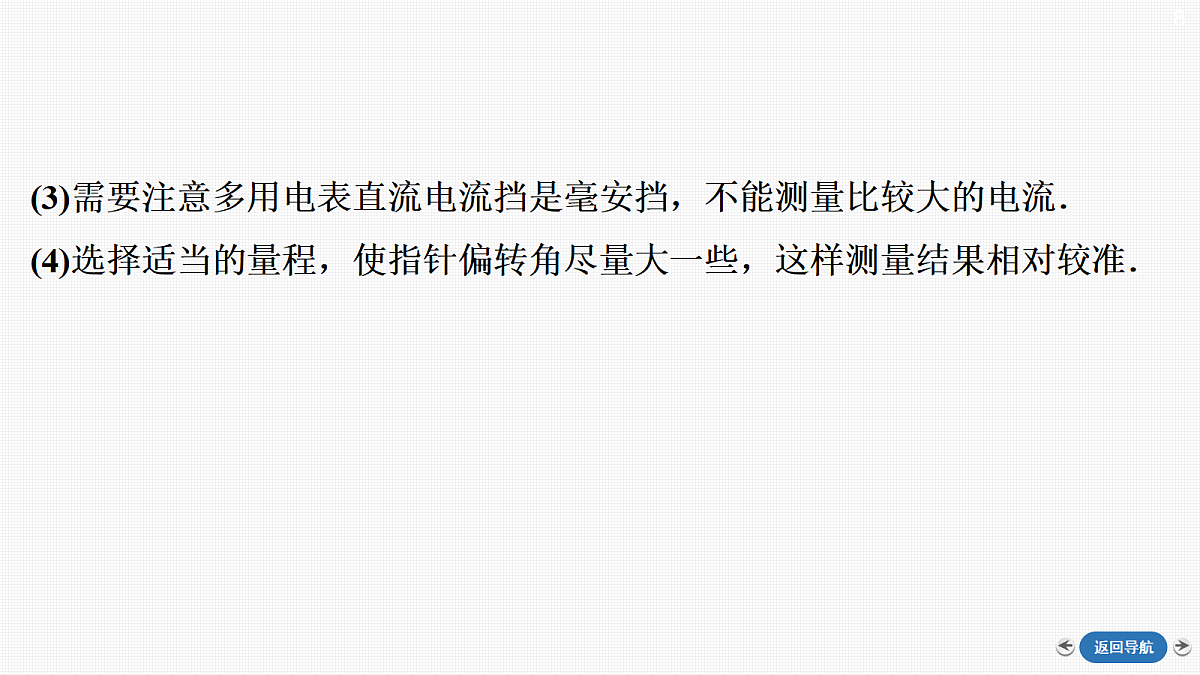

(3)需要注意多用电表直流电流挡是毫安挡，不能测量比较大的电流．(4)选择适当的量程，使指针偏转角尽量大一些，这样测量结果相对较准．
3．测量导体的电阻(1)机械调零：使用前若表针没有停在左端“0”刻度位置，则要用螺丝刀转动指针定位螺丝，使指针指向零刻度．(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适倍率．(3)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在表盘右端“0”刻度处．(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以倍率即为待测电阻阻值．(5)测另一电阻时重复(2)(3)(4)三步．(6)实验完毕：应将选择开关置于“OFF”挡或交流电压最高挡．
4．测量二极管的正、反向电阻二极管的全称叫晶体二极管，是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号如图所示．
(1)二极管的单向导电性电流从正极流入时电阻比较小，处于导通状态，相当于一个接通的开关；电流从负极流入时电阻比较大，相当于一个断开的开关．(2)测量正向电阻将多用电表的选择开关旋至低倍率的电阻挡，进行欧姆调零，将黑表笔接二极管正极，红表笔接二极管负极，把读得的数值乘以电阻挡倍率，即为二极管的正向电阻．
(3)测量反向电阻将多用电表的选择开关旋至高倍率的电阻挡，进行欧姆调零，将黑表笔接二极管负极，红表笔接二极管正极，把读得的数值乘以电阻挡倍率，即为二极管的反向电阻．
四、注意事项1．用多用电表电压挡、电流挡测电压、电流时要注意红、黑表笔与电源的正、负极相连．2．选择适当的量程，使指针偏转角尽量大一些，这样测量结果相对较准．
3．测电阻时应注意的问题(1)选挡后要进行欧姆调零．(2)换挡后要重新进行欧姆调零．(3)被测电阻要与电源等其他元件分离，不能用手接触表笔的金属杆．(4)被测电阻阻值等于指针示数乘以倍率．(5)使用后，要将两表笔从插孔中拔出，并将选择开关旋至“OFF”挡或交流电压最高挡．若长期不用，则应将电池取出．(6)选择倍率时，应使指针尽可能指在中央刻度线附近．
五、多用电表检查电路故障1．故障种类及特点(1)短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大．(2)断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路，则断路处电压等于电源电压．
2．分析与检测方法(1)电压挡位检测法若电路断路，则将电压表与电源并联，若有电压则说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，则说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．
(2)欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，则说明两点间电路正常；若检测部分电阻表针指示示数为零，则说明该部分短路；若检测部分指针几乎不动，则说明该部分有断路．
题型一　多用电表的操作与读数
　　　(1)关于多用电表的使用，下列操作正确的是________． A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量
[解析]　根据“电流从红表笔流入电表，从黑表笔流出电表”来进行判断，题图甲中应该让红表笔在左边，黑表笔在右边，A错误；题图乙中，多用电表与灯泡串联测电流，且电流从红表笔流入电表，从黑表笔流出电表，B正确；用多用电表测电阻时，应该将待测电阻从电路中拆下来再进行测量，C错误；题图丁中，电流从黑表笔流出，正向通过二极管，故此时测的是二极管的正向电阻，D错误．
(2)如图所示，这是一正在测量中的多用电表表盘，如果用欧姆挡“×100”测量，则读数为________Ω；如果用“直流5 V”挡测量，则读数为________V.
[解析]　此时欧姆挡读数为8.0×100 Ω＝800 Ω，用“直流5 V”挡测量，精度为0.1 V，故需估读一位，此时读数为3.30 V.　
(3)某同学用多用电表测电阻，用已经调好零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的__________(选填“×100”或“×1”)挡位，然后重新进行________，再次测量该电阻的阻值．
　　　(1)多用电表的示意图如图甲所示，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：
①调节指针定位螺丝，使电表指针停在________(选填“电阻”或“电流”)的“0”刻度线；②将选择开关旋转到欧姆挡的__________(选填“×1”“×10”“×100”或“×1k”)位置；③将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________________，使电表指针对准_______(选填“电阻”或“电流”)的“0”刻度线；④将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，则该电阻的阻值为________Ω；⑤测量完毕，将选择开关旋转到“OFF”位置．
[解析]　①使用多用电表前，先进行机械调零， 调节指针定位螺丝，使指针停在电流的“0”刻度线；②先选挡位，由于待测电阻约为20 Ω，与欧姆表中央刻度值相近，所以选“×1”挡位；③欧姆调零，红、黑表笔短接，调节欧姆调零旋钮，使指针对准电阻的“0”刻度线；④欧姆表读数是表盘读数乘以挡位倍率，题图乙中读数为19.0 Ω×1＝19.0 Ω.
(2)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏角非常小，下列判断和做法正确的是________(填字母代号).A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C.如需进一步测量可换“×100”挡，调零后测量D．如需进一步测量可换“×1”挡，调零后测量
[解析]　指针偏角非常小，通过电表内部电流计的电流很小，说明挡位倍率过小，则待测电阻阻值很大，有几千欧姆，应该选“×100”挡，使指针到中央刻度附近，换挡后要重新欧姆调零再测量，故A、D错误，B、C正确．
题型二　用多用电表测量二极管
　　　(1)某同学用多用电表的欧姆挡来测量一电阻阻值，先将选择开关旋至倍率“×10”挡，红、黑表笔短接调零后进行测量，结果发现欧姆表指针如图所示，则此电阻的阻值为________Ω.
[解析]　欧姆表指针指示刻度为26，选择开关旋到“×10”挡，即倍率为×10，则最后读数为10×26 Ω＝260 Ω.
(2)实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用电表转换开关拨到电阻“×100”挡，并重新进行欧姆调零后，分别测它们的正、负电阻加以鉴别：测甲元件时，R正＝R反＝0.5 kΩ；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在表盘最左端．
则甲、乙、丙三个元件分别是________．A．电容器、电阻、晶体二极管B．电阻、电容器、晶体二极管C．电阻、晶体二极管、电容器D．晶体二极管、电阻、电容器
[解析]　测甲元件时，R正＝R反＝0.5 kΩ，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ，说明正向接时阻值较小，反向接时阻值非常大，因此乙元件是晶体二极管；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在表盘最左端，说明刚开始时正在给电容器充电，电容器阻值较小，当稳定后其阻值会很大，则丙元件是电容器．故选C.
　　　(2025·中山期中)某同学用多用电表测量二极管的反向电阻．请你完成下列测量步骤：(1)检查多用电表的指针是否指在左侧零刻度线，如果没指在零刻度线，需要机械调零．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的倍率处．
(3)将红、黑表笔__________进行欧姆调零．[解析]　将红、黑表笔短接进行欧姆调零．(4)测反向电阻时，将____________(选填“红”或“黑”)表笔接二极管负极，将另一支表笔接二极管正极，读出电表示数．解析：多用电表的黑表笔接电源的正极，测反向电阻时，将黑表笔接二极管负极，将红表笔接二极管正极，读出电表示数．
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘____________(选填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择倍率，并重复(3)、(4)两个步骤．解析：(5)多用电表的指针指向表盘中央附近，测量较为准确．(6)测量完成后，将选择开关拨向OFF位置．
题型三　用多用电表判断电路故障
　　　(多选)在如图所示的电路中，闭合开关S时，灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路作了如下检查并做出判断(如表所示).以下操作和判断正确的是(　　)
A.1　　　　　　　　B．2C.3 D．都不正确
[解析]　选直流电压挡时，红、黑表笔分别接高、低电势点，若指针偏转，则说明a、b两点间有电压，其他地方完好，而a、b之间有断路，若指针不偏转，则说明a、b两点电势相等，a、b之间必短路，1正确；选欧姆挡时，已启用欧姆表内电源，必须将外电路电源断开，故2是错误的；而3显然正确，故A、C正确．
1．用如图甲所示的多用电表测量一个阻值约为20 Ω的电阻，测量步骤如下：
(1)调节指针定位螺丝S，使多用电表指针对准电流“0”刻度线．(2)将选择开关旋转到“Ω”挡的________(选填“×1”或“×10”)位置．解析：由于待测电阻的阻值约为20 Ω，为了使指针尽量位于刻度盘的中间区域，应将选择开关K旋转到“Ω”挡的“×1”位置．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节图甲中的旋钮_______(选填“S”或“T”)，使电表指针对准电阻挡的0刻度线．解析：将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节欧姆调零旋钮T，使电表指针对准电阻挡的0刻度线．
(4)将红、黑表笔分别与待测电阻两端接触，若多用电表读数如图乙所示，则该电阻的阻值为____________Ω.解析：该电阻的阻值为19.0×1 Ω＝19.0 Ω.
2．某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．
(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为___________________V，说明________(选填“蓄电池”“保险丝”“开关”或“小灯”)正常．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”).
11.5(11.4～11.6均可)　
3．某同学利用多用电表测量二极管的正向电阻．完成下列测量步骤：(1)检查多用电表的机械零点；(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至“×10”的倍率挡位上；(3)将红、黑表笔短接，进行欧姆调零；(4)测正向电阻时，将________(选填“红”或“黑”)表笔接二极管正极，将另一表笔接二极管负极；解析：(4)黑表笔接内部电源的正极，所以测正向电阻时，将红表笔接二极管负极，将黑表笔接二极管正极．
