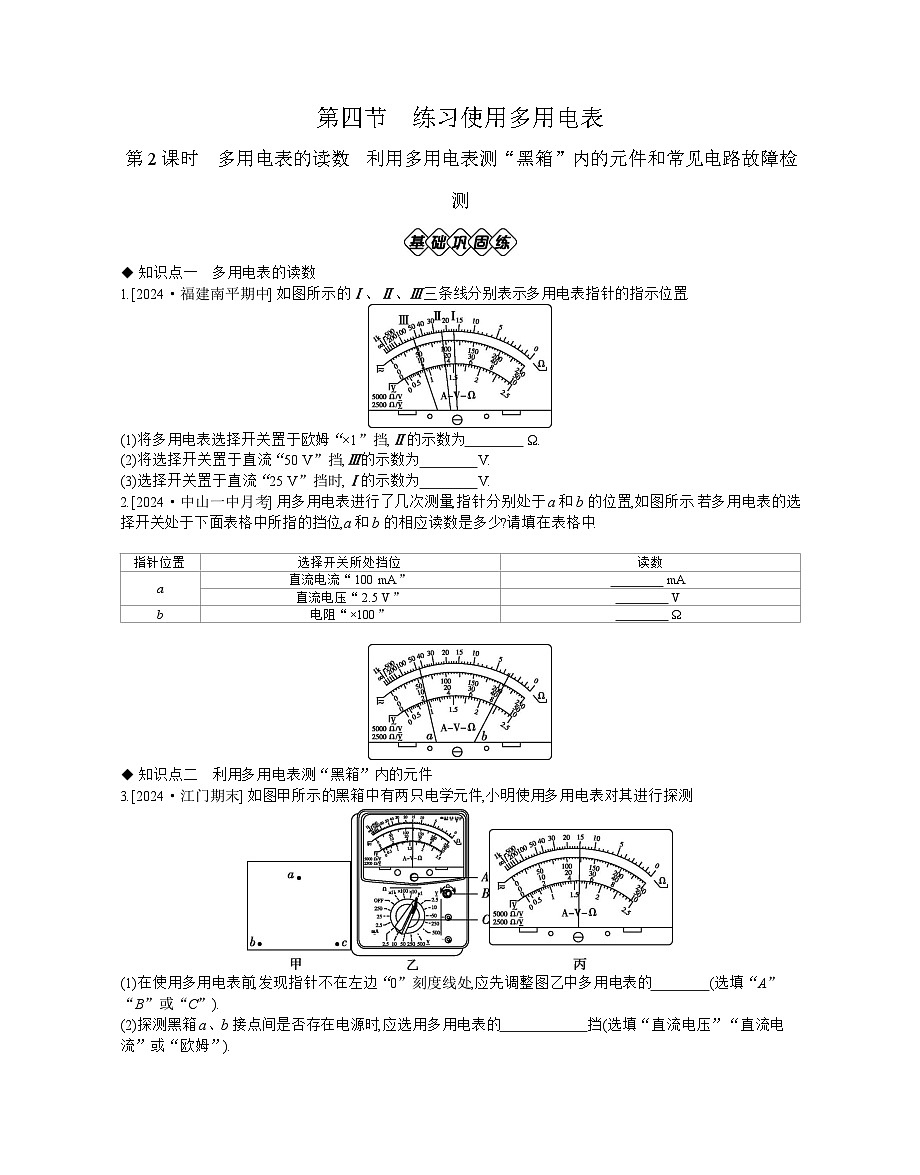

◆ 知识点一 多用电表的读数
1.[2024·福建南平期中] 如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置.
(1)将多用电表选择开关置于欧姆“×1”挡,Ⅱ的示数为 Ω.
(2)将选择开关置于直流“50 V”挡,Ⅲ的示数为 V.
(3)选择开关置于直流“25 V”挡时,Ⅰ的示数为 V.
2.[2024·中山一中月考] 用多用电表进行了几次测量,指针分别处于a和b的位置,如图所示.若多用电表的选择开关处于下面表格中所指的挡位,a和b的相应读数是多少?请填在表格中.
◆ 知识点二 利用多用电表测“黑箱”内的元件
3.[2024·江门期末] 如图甲所示的黑箱中有两只电学元件,小明使用多用电表对其进行探测.
(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整图乙中多用电表的 (选填“A”“B”或“C”).
(2)探测黑箱a、b接点间是否存在电源时,应选用多用电表的 挡(选填“直流电压”“直流电流”或“欧姆”).

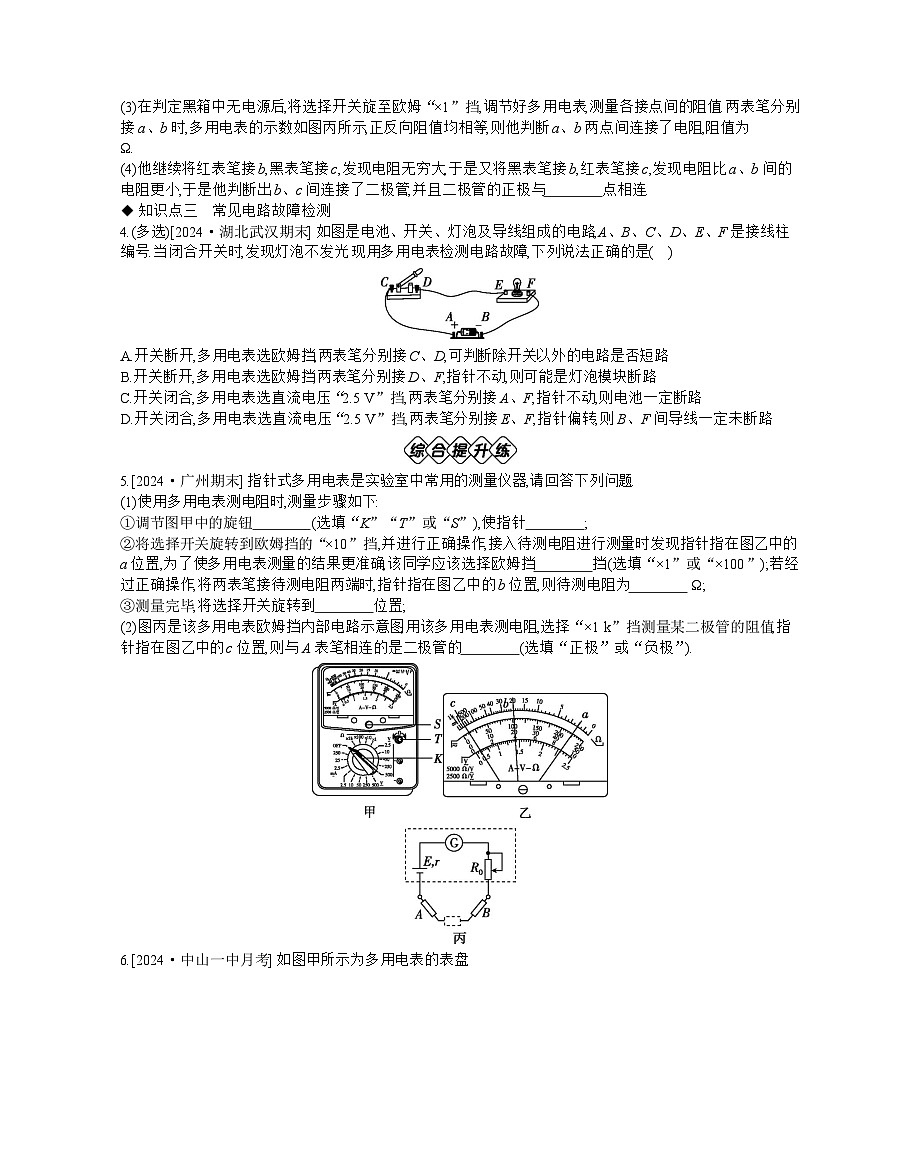

(3)在判定黑箱中无电源后,将选择开关旋至欧姆“×1”挡,调节好多用电表,测量各接点间的阻值.两表笔分别接a、b时,多用电表的示数如图丙所示,正反向阻值均相等,则他判断a、b两点间连接了电阻,阻值为 Ω.
(4)他继续将红表笔接b,黑表笔接c,发现电阻无穷大,于是又将黑表笔接b,红表笔接c,发现电阻比a、b间的电阻更小,于是他判断出b、c间连接了二极管,并且二极管的正极与 点相连.
◆ 知识点三 常见电路故障检测
4.(多选)[2024·湖北武汉期末] 如图是电池、开关、灯泡及导线组成的电路,A、B、C、D、E、F是接线柱编号.当闭合开关时,发现灯泡不发光.现用多用电表检测电路故障,下列说法正确的是( )
A.开关断开,多用电表选欧姆挡,两表笔分别接C、D,可判断除开关以外的电路是否短路
B.开关断开,多用电表选欧姆挡,两表笔分别接D、F,指针不动,则可能是灯泡模块断路
C.开关闭合,多用电表选直流电压“2.5 V”挡,两表笔分别接A、F,指针不动,则电池一定断路
D.开关闭合,多用电表选直流电压“2.5 V”挡,两表笔分别接E、F,指针偏转,则B、F间导线一定未断路
5.[2024·广州期末] 指针式多用电表是实验室中常用的测量仪器,请回答下列问题.
(1)使用多用电表测电阻时,测量步骤如下:
①调节图甲中的旋钮 (选填“K”“T”或“S”),使指针 ;
②将选择开关旋转到欧姆挡的“×10”挡,并进行正确操作,接入待测电阻进行测量时发现指针指在图乙中的a位置,为了使多用电表测量的结果更准确,该同学应该选择欧姆挡 挡(选填“×1”或“×100”);若经过正确操作,将两表笔接待测电阻两端时,指针指在图乙中的b位置,则待测电阻为 Ω;
③测量完毕,将选择开关旋转到 位置;
(2)图丙是该多用电表欧姆挡内部电路示意图,用该多用电表测电阻,选择“×1 k”挡测量某二极管的阻值,指针指在图乙中的c位置,则与A表笔相连的是二极管的 (选填“正极”或“负极”).
6.[2024·中山一中月考] 如图甲所示为多用电表的表盘.
(1)用多用电表测量一个约1300 Ω的电阻.在用红、黑表笔接触该电阻两端之前,操作步骤可能有:
①用螺丝刀调节表盘上的指针定位螺丝,使表针指向电流零刻度线;
②将红表笔和黑表笔接触;
③把选择开关旋转到“×100”位置;
④把选择开关旋转到“×1 k”位置;
⑤调节欧姆调零旋钮使表针指向欧姆零点.
下列操作顺序正确的是 .(填选项前的字母)
A.①④②⑤B.①③②⑤
C.②⑤①③D.②⑤①④
(2)用选择旋钮置于欧姆挡“×10”的位置的多用电表测某电阻阻值时,指针位置如图甲所示.然后将该表选择旋钮置于“25 mA”挡,测某电路的电流时,指针仍指在该位置.被测电阻的阻值和被测电流的大小分别约为 (填选项前的字母).
A.10 Ω,150 mA
B.10 Ω,15.0 mA
C.100 Ω,150 mA
D.100 Ω,15.0 mA
(3)如图乙所示为某同学实验时所连接的电路.实验中发现L1、L2都不亮.该同学利用多用电表的电压挡检测故障,检测结果如下表所示.根据检测结果判断,可能的故障是 (填选项前的字母).
A.灯L1断路B.灯L2短路
C.bf段断路D.de段断路
7.在黑箱内有一由四个阻值相同的电阻构成的串并联电路,黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω,2、3接线柱之间的电阻为1.5 Ω,1、3接线柱之间的电阻为2.5 Ω.
(1)在虚线框中画出黑箱中的电阻连接方式;
如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻为 Ω.
第四节 练习使用多用电表
第2课时 多用电表的读数 利用多用电表测“黑箱”内的元件和常见电路故障检测
1.(1)24 (2)10.0 (3)11.5
[解析] (1)将多用电表选择开关置于欧姆“×1”挡,读最上面一排刻度,Ⅱ的示数为24×1 Ω=24 Ω.
(2)将选择开关置于直流“50 V”挡,精确度为1 V,读中间一排刻度,需要估读到下一位,则Ⅲ的示数为10.0 V.
(3)选择开关置于直流“25 V”挡时,精确度为0.5 V,读中间一排刻度,估读到同一位,则Ⅰ的示数为11.5 V.
2.23 0.57(0.56~0.58) 330(320~340)
[解析] 直流电流“100 mA”挡读第二行,精确度为2 mA,估读到1 mA就可以了,所以读数是23 mA;直流电压“2.5 V”挡读第二行精确度为0.05 V估读到0.01 V就可以了,所以读数是0.57 V;电阻“×100挡”读第一行,测量值等于表盘上读数“3.3”乘以倍率“100” ,所以读数是330 Ω.
3.(1)A (2)直流电压 (3)15 (4)b
[解析] (1)多用表使用前应机械调零,机械调零应置为A.
(2)可用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源,将一表笔接a,另一表笔短暂接b,同时观察指针偏转的情况,并以此类推,判断其他接点间是否存在电源.
(3)挡位为“×1”挡,根据图丙示数可知r=15×1 Ω=15 Ω.
(4)二极管正向导通电阻很小,反向电阻无穷大,再根据多用电表欧姆挡内部结构可知,电流从红表笔流入,黑表笔流出,可知二极管的正极与b点相连,负极c点相连.
4.BD [解析] 不可直接使用多用电表的欧姆挡测试含有电源的电路,容易对多用电表造成损坏,A错误;开关断开,多用电表选欧姆挡,两表笔分别接D、F,指针不动,则可能是灯泡断路,B正确;开关闭合,多用电表选直流电压“2.5 V”挡,两表笔分别接A、F,指针不动,电池和导线BF都有可能断路,C错误;开关闭合,多用电表选直流电压“2.5 V”挡,两表笔分别接E、F,指针偏转,则BF、AC、DE导线均未断路,D正确.
5.(1)①S 正对左侧零刻度 ②×1 20 ③“OFF”挡或交流电压最高挡 (2)正极
[解析] (1)①电表在测量之前要先进行机械调零,调节题图甲是旋钮S,使指针正对左侧零刻度;②欧姆挡选择“×10挡”指针偏转角度太大,说明电阻较小,要使指针指示数值变大,则应降低倍率,故选择“×1挡”;指针指在题图乙中的b位置对应的电阻为Rx=20×1 Ω=20 Ω;③测量完毕后,应将选择开关转至“OFF”挡或交流电压最高挡.
(2)选择“×1 k”挡测量某二极管的阻值,指针指在题图乙中的c位置,表示电阻很大,测的是二极管的反向电阻,电流从二极管的负极流入、正极流出经过A表笔,则与A表笔相连的是二极管的正极.
6.(1)B (2)D (3)D
[解析] (1)多用电表在使用前需要进行机械调零,即用螺丝刀调整指针定位螺丝,使指针指向电流的零刻度线;由于要测量1300 Ω左右的电阻,应把选择开关旋到“×100”的位置,然后进行将红黑表笔短接进行欧姆调零,所以操作顺序应是①③②⑤,故选B.
(2)由图示可知,当选择“×10”时,被测电阻阻值为R=10×10 Ω=100 Ω,择旋钮置于“25 mA”电流挡,由表盘可知其分度值是0.5 mA,则电流表示数为15.0 mA,故选D.
(3)若灯L1断路,则c、d间应有示数,d、f间无示数,故A错误;若仅灯L2短路,灯泡L1应变更亮,故B错误;若bf段断路,则a、b间有电压,c、d间无电压,d、f间无电压,故C错误;de段断路,则L1、L2都不亮,a、b间有电压,c、d间无电压,d、f间有电压,与题意相符,故D正确.
7.(1)黑箱内电阻串并联方式如图所示 (2)0.6
[解析] (1)因为1、2接线柱之间的电阻为1 Ω,2、3接线柱之间的电阻为1.5 Ω,1、3接线柱之间的电阻为2.5 Ω.可见1、2接线柱之间是最简单的,猜测1、2接线柱之间只有一个1 Ω电阻;因为2、3接线柱之间的电阻为1.5 Ω,猜测2、3接线柱之间两个1 Ω电阻并联再跟一个1 Ω电阻串联,经验证,这种电路是正确的.
(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联,阻值为0.6 Ω.
指针位置
选择开关所处挡位
读数
a
直流电流“100 mA”
mA
直流电压“2.5 V”
V
b
电阻“×100”
Ω
测试点
a、b
c、d
d、f
电压表示数情况
有示数
无示数
有示数
