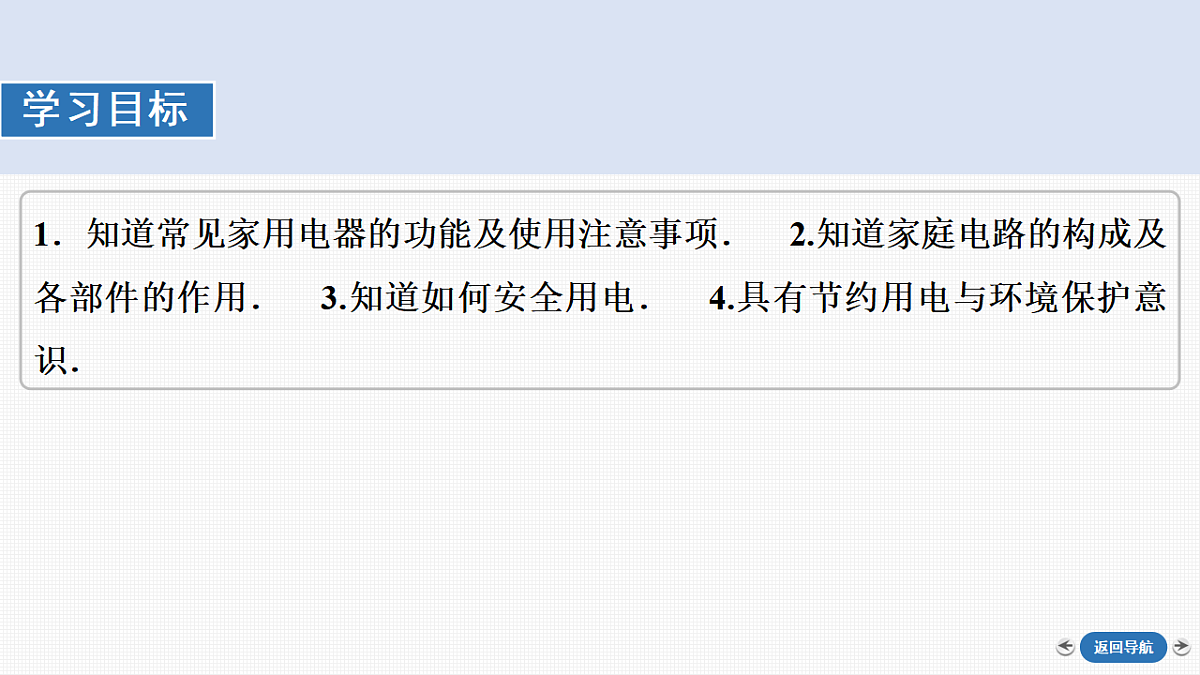

1．知道常见家用电器的功能及使用注意事项．　2.知道家庭电路的构成及各部件的作用．　3.知道如何安全用电．　4.具有节约用电与环境保护意识．

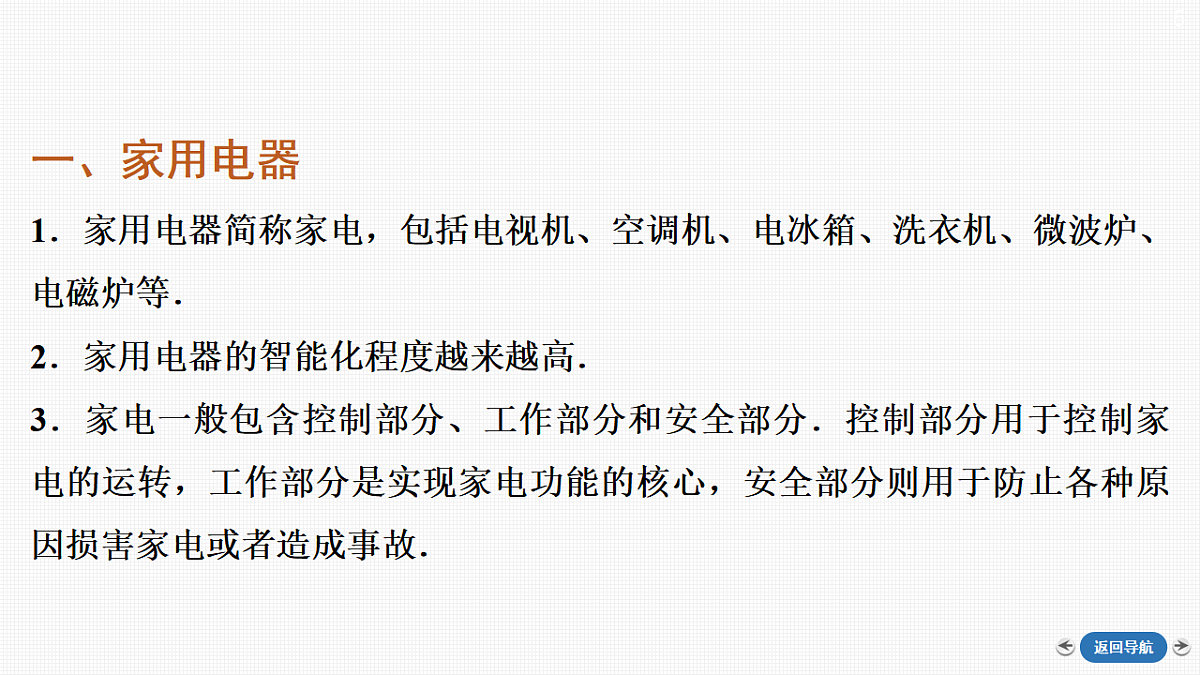

一、家用电器1．家用电器简称家电，包括电视机、空调机、电冰箱、洗衣机、微波炉、电磁炉等．2．家用电器的智能化程度越来越高．3．家电一般包含控制部分、工作部分和安全部分．控制部分用于控制家电的运转，工作部分是实现家电功能的核心，安全部分则用于防止各种原因损害家电或者造成事故．

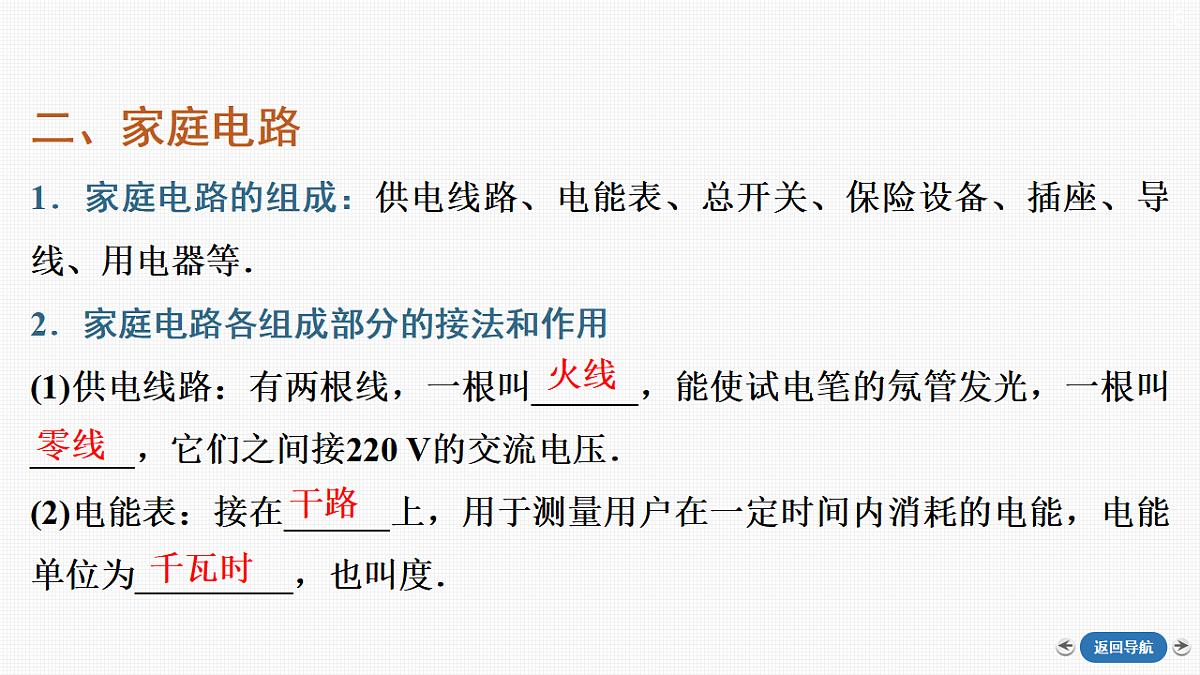

二、家庭电路1．家庭电路的组成：供电线路、电能表、总开关、保险设备、插座、导线、用电器等．2．家庭电路各组成部分的接法和作用(1)供电线路：有两根线，一根叫______，能使试电笔的氖管发光，一根叫______，它们之间接220 V的交流电压．(2)电能表：接在______上，用于测量用户在一定时间内消耗的电能，电能单位为_________，也叫度．

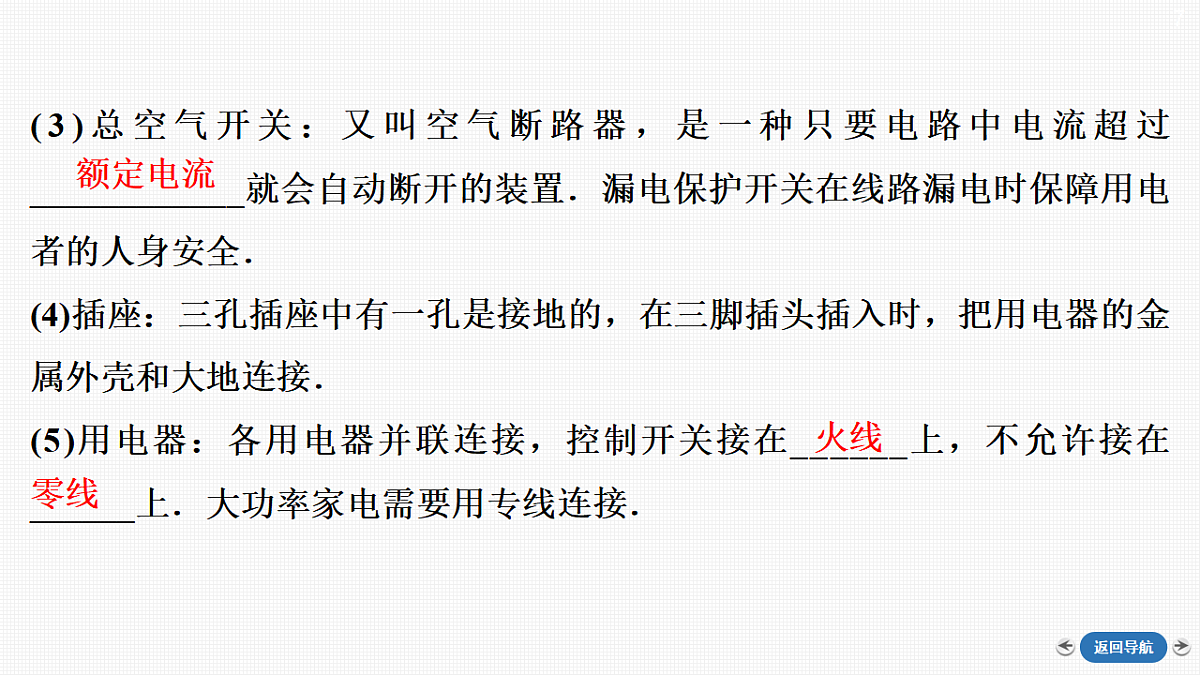

(3)总空气开关：又叫空气断路器，是一种只要电路中电流超过____________就会自动断开的装置．漏电保护开关在线路漏电时保障用电者的人身安全．(4)插座：三孔插座中有一孔是接地的，在三脚插头插入时，把用电器的金属外壳和大地连接． (5)用电器：各用电器并联连接，控制开关接在______上，不允许接在______上．大功率家电需要用专线连接．

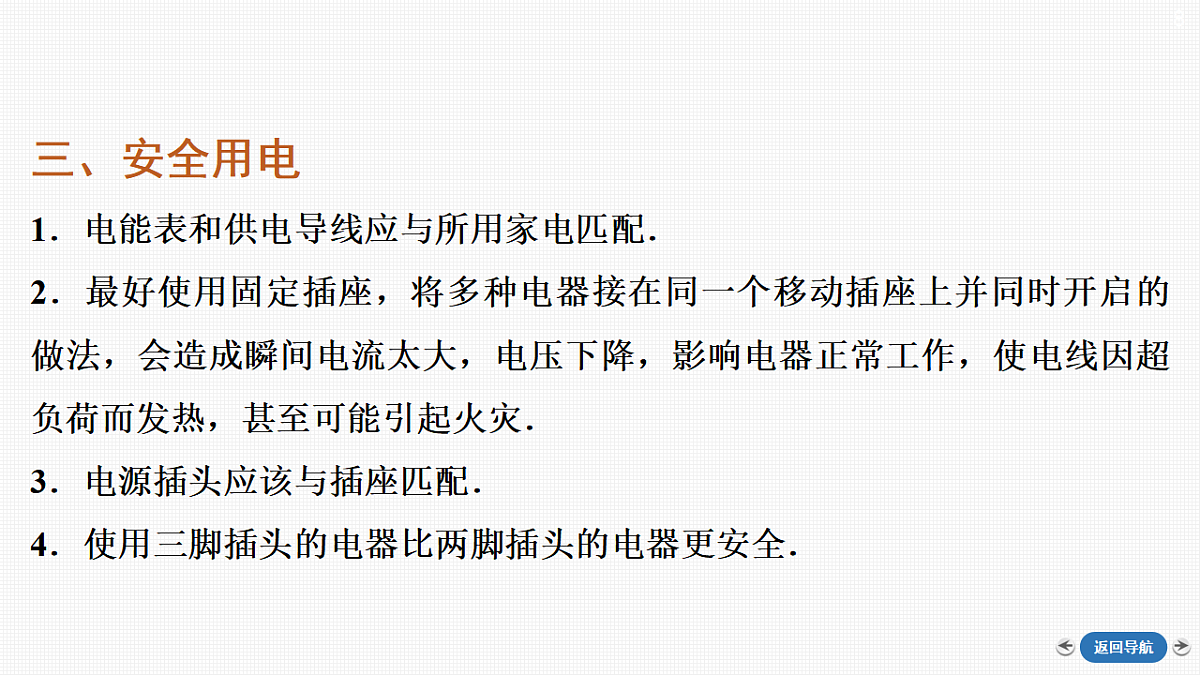

三、安全用电1．电能表和供电导线应与所用家电匹配．2．最好使用固定插座，将多种电器接在同一个移动插座上并同时开启的做法，会造成瞬间电流太大，电压下降，影响电器正常工作，使电线因超负荷而发热，甚至可能引起火灾．3．电源插头应该与插座匹配．4．使用三脚插头的电器比两脚插头的电器更安全．
四、节约用电与环境保护1．家电的使用应符合节约用电的原则，养成良好习惯，例如电器停止使用时要及时切断电源．2．促进资源的循环利用．
判断下列说法是否正确．(1)当出现短路故障时，漏电保护器会自动切断电路．(　　)(2)经过低压配电变压器输出的电压为36 V时，对人是比较安全的．(　　)(3)瓦特和焦耳都是电功的单位．(　　)(4)为了用电安全，家庭中应避免使用超大功率的用电器.(　　)
知识点一　家庭电路和用电故障
1．家庭电路组成(1)一般组成框图
(2)供电线路①火线：火线跟零线间的电压是220 V．②零线：零线是与大地相连的，正常情况下零线跟大地之间的电压是0.③地线：在家庭里直接与大地相通的导线，这是为了安全另外加接的．火线与地线之间的电压是220 V，零线与地线之间的电压是0.
2．故障处理(1)短路故障的处理：查明短路原因并排除故障后换上同样的熔丝，绝对不能换用比原来粗的熔丝或者其他材料的金属丝．(2)断路故障的处理：一般情况是接线螺丝松脱、电线接头处接触不良、导线断裂等．在确认电源没有停电的情况下，可以使用测电笔逐段排查断路点．使用测电笔时要注意安全，手绝对不能接触笔尖的金属部分．(3)漏电故障的处理：仔细检查灯座、吊线盒、开关、插座等容易漏电处，再检查电线连接处、电线穿墙处、电线转弯处等电线绝缘层容易受损的部位．
　　　如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是(　　)A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路
[解析]　用排除法来判断，如果火线和零线短路或电灯L短路，都会使电路中电流过大，造成保险丝熔断，故A、B不符合题意；若AC段某处断路，则会使C与火线脱离接触，就不会使测电笔的氖管发光，而BD段某处断路，一方面造成灯泡不能发光，另一方面D点通过灯丝与火线连通，能使氖管发光，故C不符合题意，D符合题意．
　　　某家庭要安装一套家庭供热水系统．所选用的电热水器的技术参数中标有“加热功率/电压　3 800 W/220 V”．若需要为电热水器安装一个熔断器，则参考下列数据通过计算说明，应该选择多大直径的熔丝？
[答案]　2.34 mm
知识点二　家庭安全用电及节约用电
1．家庭安全用电必须注意以下几点(1)高度重视，谨防触电：接触、搬运电器时，头脑中要时刻想着避免触电，不能大意；要定期检查用电器的插头，大功率用电器的插头极易因过热而损坏，更要注意．(2)避免短路：短路时电路中的电流非常大，轻则电源、电线烧毁，重则发生火灾，酿成大祸；从插座拔出插头时要手握插头，切勿用力拉扯电线，以免电线绝缘皮破损或插座接头脱落，造成短路．
(3)电器金属外壳应该接地线：容易潮湿的电器如洗衣机等更要接地．(4)避免大功率电器同时使用：不要在同一插座上同时使用几个大功率的用电器，以免流过插座的电流太大，引起火灾．(5)避免火灾：不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等．2．节约用电(1)养成良好的用电习惯，记住随手关闭不使用的用电器.(2)节约用电，坚持可持续发展．
　　　(2024·广东统考学业考试)小明家买了一台额定功率为2.2 kW的空调．关于空调的供电，下列说法错误的是(　　)A．采用交流电源供电B．必须将控制开关接在火线上C.必须使用三孔插座D．必须使用移动插座
[解析]　我国家庭电路采用220 V的交流电，必须将控制开关接在火线上，是为了在检修电路时，切断电路，保证工作人员的安全，故A、B正确，不符合题意；有金属外壳的用电器使用三线插头和三孔插座，正确连接后，即使内部线路老化导致外壳带了电也会导入大地，不会使人触电发生危险，故C正确，不符合题意；使用移动插座，容易负载太大，导致插座烧毁，故D错误，符合题意．
　　　从安全用电的角度出发，下列做法存在安全隐患的是(　　)A．用电器金属外壳应该接地线B．不要在同一插座上同时使用几个大功率用电器C．要定期检查用电器插头，特别是大功率用电器插头D．洗衣机、洗碗机等易潮湿用电器不用接地线
[解析]　有电动机的家用电器、在潮湿环境中使用的电器、具有金属外壳的电器和其他规定使用接地的家用电器必须做好接地保护，否则外壳容易带电．多个电器接在同一插座上，当同时开启这些电器时，会造成瞬间电流很大，电压下降，影响电器正常工作，甚至因插座连接线超负荷而发热引起火灾．用电器插头如果破损，人体接触到破损部位容易造成触电事故，破损处容易造成短路事故．
　　　现代家庭电器化程度越来越高，安全用电是一个十分突出的问题．下表提供了一组部分人的人体电阻平均值数据：
(1)从表中可看出干燥时电阻大约是潮湿时电阻的________倍(写出范围即可). (2)在空格中填入对人体加220 V电压后的电流值．
[答案]　4 mA　27.5 mA　22 mA
(3)若对人的安全电流是20 mA以下，则上述哪几项是十分危险的？_____________________________________.[解析]　由上述计算知，出汗或潮湿时电流都大于20 mA，所以上述各种情况均有危险．
出汗或潮湿时各种情况均有危险
(4)电路上有规格为10 A的熔丝(俗称保险丝)，如图所示，用电器R的功率是1 500 W，这时通过熔丝的实际电流是多少？人体出汗或潮湿时，手脚触电，为什么熔丝不会断？
1．(安全用电)(多选)关于安全用电，下列说法正确的是(　　)A．灯头、插座、开关等的带电部分绝对不能外露B．不要乱拉乱接电线C．保险丝可以用铜丝、铝丝或铁丝代替D．检修或调换灯头，要使开关断开，以防触电
解析：用电线路及电气设备绝缘必须良好，灯头、插座、开关等的带电部分绝对不能外露，以防触电，A正确；不要乱拉乱接电线，以防触电或发生火灾，B正确；保险丝的选用要合理，切忌用铜丝、铝丝或铁丝代替，以防发生火灾，C错误；检修或调换灯头，要使开关断开，以防触电，D正确．
2．(电路故障)小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光．由此判断(　　)A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题
解析：将火线上的保险丝取下换上灯泡，如果原来的电路没有问题，则这个换上的灯泡因断路不发光，现在发现这个换上的灯泡正常发光，说明灯泡两端的电压就是220 V，即电路中有短路．
