高中物理练习使用多用电表课堂检测

这是一份高中物理练习使用多用电表课堂检测，共4页。
(1)若选用倍率为“×100”的电阻挡测电阻时,表针位置如图所示,则所测电阻的阻值为 Ω;如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是 (选填“×10”“×100”或“×1k”).
(2)用此多用电表进行测量,当选用“50 mA”的直流电流挡测量电流时,表针指于图示位置,则所测电流为 mA;当选用“250 mA”的直流电流挡测量电流时,表针指于图示位置,则所测电流为 mA.
(3)当选用“10 V”的直流电压挡测量电压时,表针也指于图示位置,则所测电压为 V.
【要点总结】
多用电表刻度盘的特点和读数技巧
1.欧姆挡刻度盘不同于电压、电流刻度盘
(1)左∞右0:电阻无限大与电流、电压零刻度重合,电阻
零刻度与电流、电压最大刻度重合.(2)刻度不均匀:左密右疏.(3)欧姆挡是倍率挡,即读出的示数应再乘该挡的倍率.电流、电压挡是量程范围挡.在不知道待测电阻的估计值时,应先从小倍率开始,熟记“小倍率小角度偏,大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大,且测量前指针指在左侧“∞”处).
2.读数技巧
(1)多用电表测电阻的读数
①为了减小读数误差,指针应指在表盘13到23的部分,即中央刻度附近.
②除非指针所在刻度盘处每个小格表示1 Ω时,要估读到下一位,其余情况都不用估读.
③电阻值等于指针示数与所选倍率的乘积.
(2)测电压、电流时的读数,要注意其量程,根据量程确定精确度,精确度是1、0.1、0.01时要估读到下一位,精确度是2、0.2、5、0.5时,不用估读到下一位,估读数字的规则可以参照下表:
学习任务二 利用多用电表测“黑箱”内的元件
[科学思维] 利用多用电表测“黑箱”内的元件

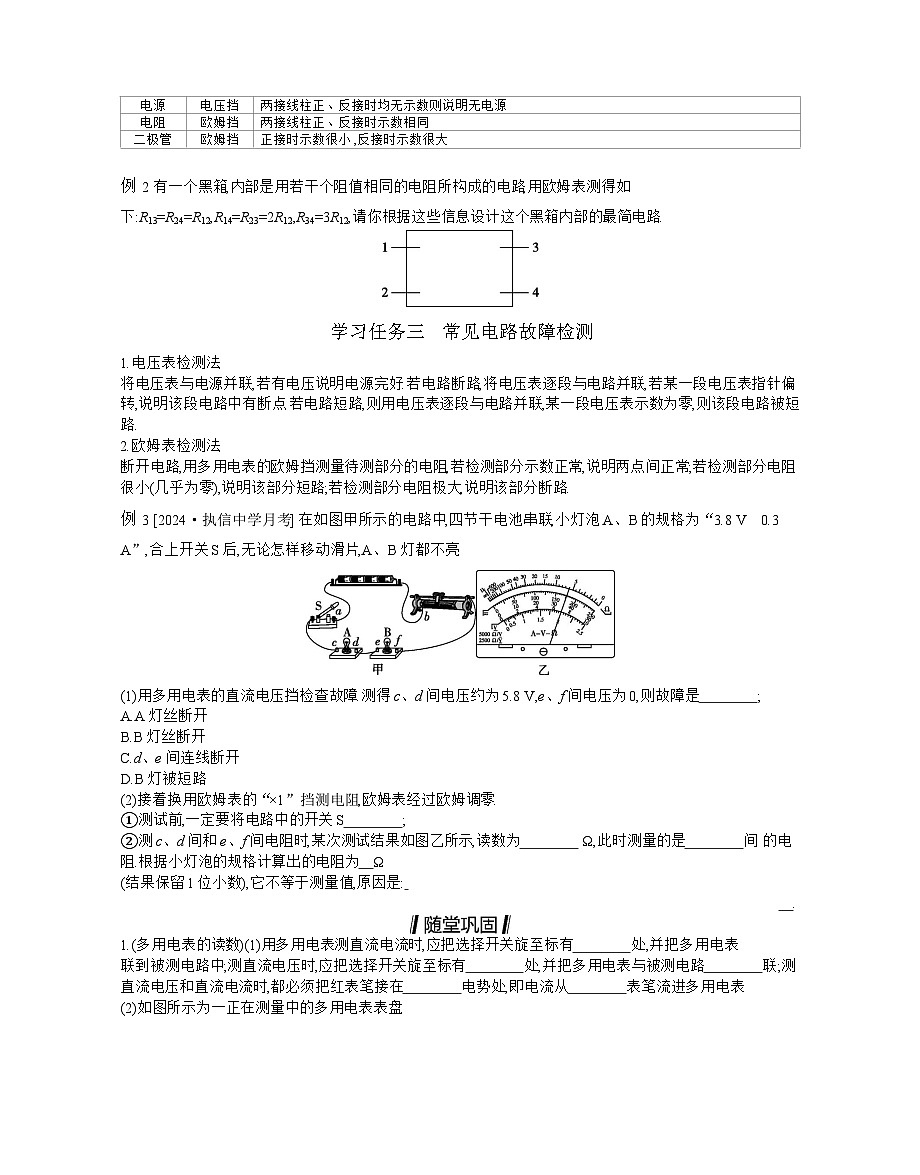

例2 有一个黑箱,内部是用若干个阻值相同的电阻所构成的电路,用欧姆表测得如下:R13=R24=R12,R14=R23=2R12,R34=3R12,请你根据这些信息设计这个黑箱内部的最简电路.
学习任务三 常见电路故障检测
1.电压表检测法
将电压表与电源并联,若有电压说明电源完好.若电路断路,将电压表逐段与电路并联,若某一段电压表指针偏转,说明该段电路中有断点.若电路短路,则用电压表逐段与电路并联,某一段电压表示数为零,则该段电路被短路.
2.欧姆表检测法
断开电路,用多用电表的欧姆挡测量待测部分的电阻,若检测部分示数正常,说明两点间正常;若检测部分电阻很小(几乎为零),说明该部分短路;若检测部分电阻极大,说明该部分断路.
例3 [2024·执信中学月考] 在如图甲所示的电路中,四节干电池串联,小灯泡A、B的规格为“3.8 V 0.3 A”,合上开关S后,无论怎样移动滑片,A、B灯都不亮.
(1)用多用电表的直流电压挡检查故障.测得c、d间电压约为5.8 V,e、f间电压为0,则故障是 ;
A.A灯丝断开
B.B灯丝断开
C.d、e间连线断开
D.B灯被短路
(2)接着换用欧姆表的“×1”挡测电阻,欧姆表经过欧姆调零.
①测试前,一定要将电路中的开关S ;
②测c、d间和e、f间电阻时,某次测试结果如图乙所示,读数为 Ω,此时测量的是 间 的电阻.根据小灯泡的规格计算出的电阻为 Ω
(结果保留1位小数),它不等于测量值,原因是:
.
1.(多用电表的读数)(1)用多用电表测直流电流时,应把选择开关旋至标有 处,并把多用电表 联到被测电路中;测直流电压时,应把选择开关旋至标有 处,并把多用电表与被测电路 联;测直流电压和直流电流时,都必须把红表笔接在 电势处,即电流从 表笔流进多用电表.
(2)如图所示为一正在测量中的多用电表表盘.
①如果是用“×10”挡测量电阻,则电阻为 Ω.
②如果是用“直流10 mA”挡测量电流,则读数为 mA.
③如果是用“直流5 V”挡测量电压,则读数为 V.
2.(多用电表检测黑箱的元件)[2024·汕头金山中学月考] 如图所示,黑箱外有编号为E、F、G的三个接线柱,用多用电表探测发现:用直流电压挡测量时,E、G两点间和F、G两点间均有电压,E、F两点间无电压;用欧姆挡测量,黑表笔(与电表内部电源的正极相连)接E点,红表笔(与电表内部电源的负极相连)接F点,阻值很小,但反接阻值很大.则该黑箱内元件的接法可能是图中的( )
A
B
C
D

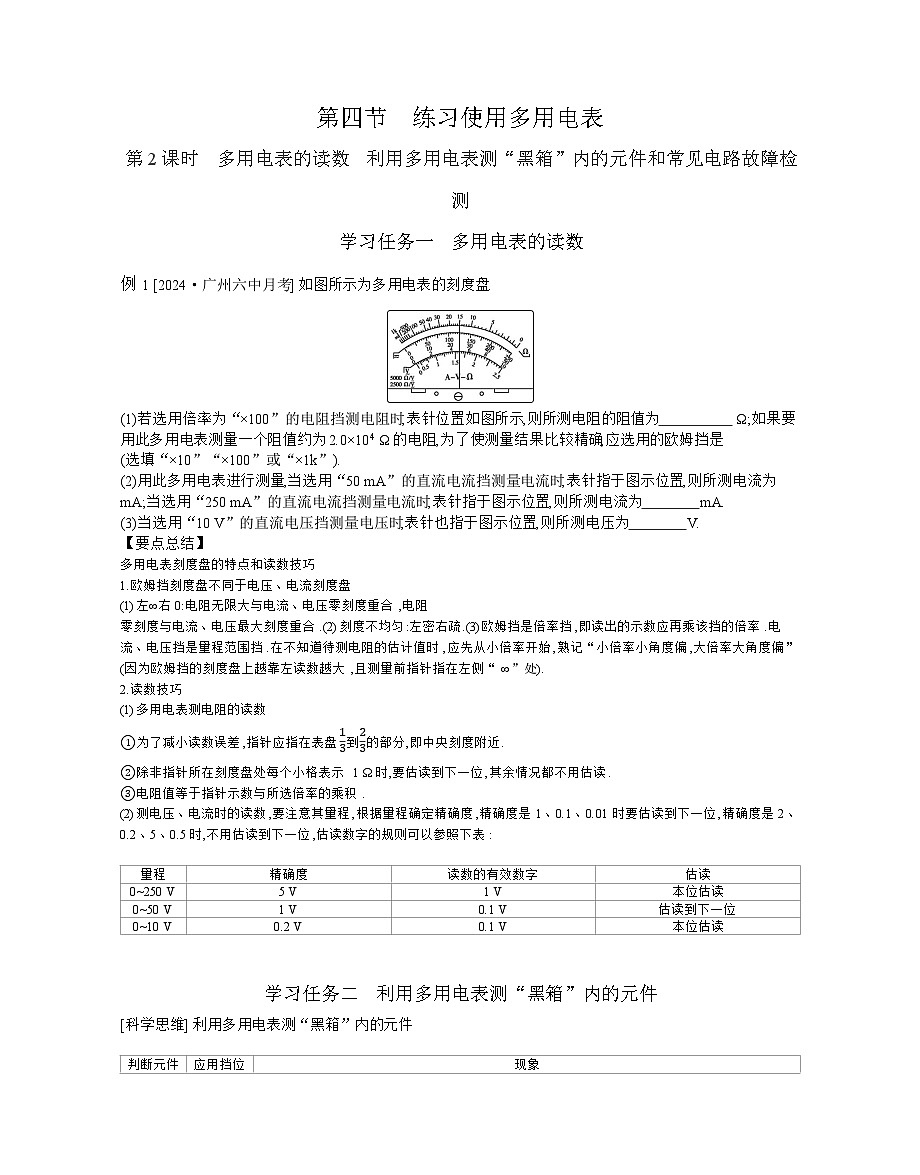

第四节 练习使用多用电表
第2课时 多用电表的读数 利用多用电表测“黑箱”内的元件和常见电路故障检测
例1 (1)1.5×103 ×1k (2)25.0 125 (3)5.0
[解析] (1)欧姆挡读数时对应最上面一行,读数为15.0,则所测的电阻阻值为1.5×103 Ω;测阻值约为2.0×104 Ω的电阻时,应选用“×1k”的欧姆挡.
(2)选用“50 mA”的直流电流挡,则每一大格表示10 mA,每一小格表示1 mA,测量的精确度为1 mA,应估读到0.1 mA(此时为110估读),指针对应的读数为25.0 mA;选用“250 mA”的直流电流挡,则每一大格表示50 mA,每一小格表示5 mA,测量的精确度为5 mA,应估读到1 mA(此时为15估读),指针对应的读数为125 mA.
(3)选用“10 V”的直流电压挡,则每一大格表示2 V,每一小格表示0.2 V,测量的精确度为0.2 V,应估读到0.1 V(此时为12估读),指针对应的读数为5.0 V.
例2 如图所示
[解析] 1与4、2与3之间的电阻值是1与2、1与3、2与4之间电阻值的2倍,3与4之间的电阻值是1与2、1与3、2与4之间电阻值的3倍,若电路最简,则各点之间的电阻的个数最少,所以1与2、1与3、2与4之间可以只有一个电阻,而1与4、2与3之间有2个电阻,3与4之间有3个电阻,所以可能的电路如图所示.
例3 (1)A (2)①断开 ②6.0 e、f 12.7 欧姆表测得的电阻是灯泡未通电工作时的电阻,温度较低,电阻率偏小,阻值偏小
[解析] (1)电源为四节干电池,电动势约为E=1.5×4 V=6 V,因c、d间电压为5.8 V,接近电源电动势,而e、f间电压为零,故应为A灯丝断开,B灯丝没有断开,但无法进一步判断B灯是否短路,故A正确,B、D错误;d、e间连线断开,则c、d间电压无法接近电源电压,故D错误.
(2)①用欧姆表测电路中电阻的阻值时,一定要将电路断开测量,故开关S断开;②测电阻时用欧姆表的“×1”挡,由乙图读数知电阻阻值为R=6.0×1 Ω=6.0 Ω,因c、d间断路,c、d间电阻非常大,所以所测电阻应为灯泡B的阻值,即测量的为e、f间的电阻;由R=UI=3.80.3 Ω≈12.7 Ω,该阻值与欧姆表测得的阻值相差较大,是因为欧姆表测得的电阻是灯泡未通电工作时的电阻,温度较低,电阻率偏小,阻值偏小.
随堂巩固
1.(1)mA 串 V 并 高 红 (2)①60 ②7.0 ③3.50
[解析] (1)用多用电表测直流电流时,选择开关应置于“mA”挡,且把多用电表串联接入被测电路中;测直流电压时,应把选择开关置于“V”挡,且将多用电表并联于被测电路两端;由于红表笔与正插孔相连,黑表笔与负插孔相连,因此测直流电压和直流电流时,都必须把红表笔接在高电势处,即电流从红表笔进入多用电表.
(2)①因为选的是“×10”挡,所以电阻为6.0×10 Ω=60 Ω.②因为用“直流10 mA”挡测电流,所以对应读数为7.0 mA(注意从直流刻度区读).③用“直流5 V”挡测电压时,读数为3.50 V.
2.B [解析] 二极管具有单向导电性,黑表笔接E,红表笔接F,电阻很小,此时二极管正向导电,电流从黑表笔流出通过二极管从红表笔流进,电流方向从E到F,只有图B符合要求,故选B.
量程
精确度
读数的有效数字
估读
0~250 V
5 V
1 V
本位估读
0~50 V
1 V
0.1 V
估读到下一位
0~10 V
0.2 V
0.1 V
本位估读
判断元件
应用挡位
现象
电源
电压挡
两接线柱正、反接时均无示数则说明无电源
电阻
欧姆挡
两接线柱正、反接时示数相同
二极管
欧姆挡
正接时示数很小,反接时示数很大
