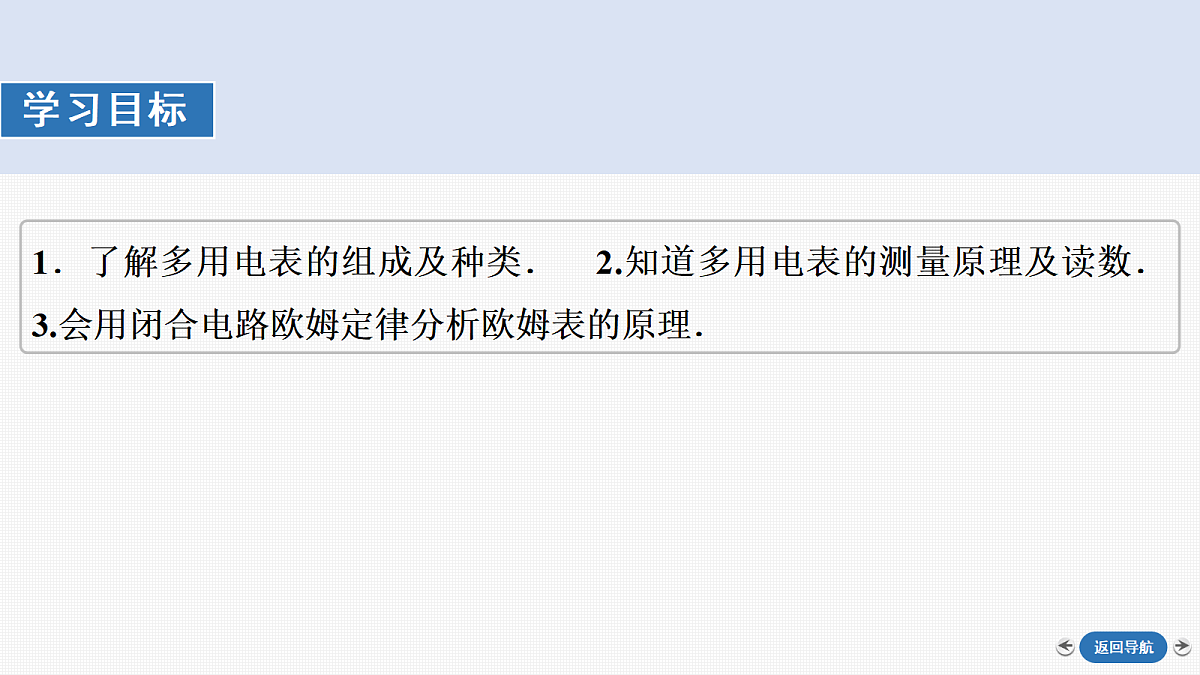

1．了解多用电表的组成及种类．　2.知道多用电表的测量原理及读数．　3.会用闭合电路欧姆定律分析欧姆表的原理．

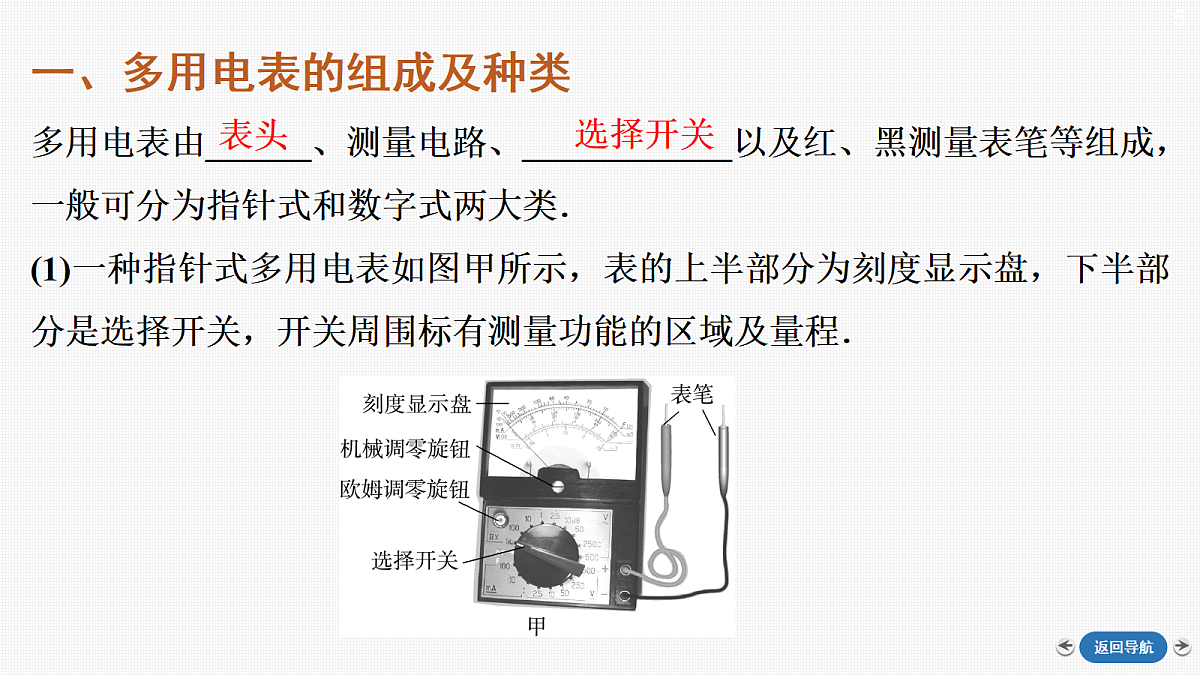

一、多用电表的组成及种类多用电表由______、测量电路、____________以及红、黑测量表笔等组成，一般可分为指针式和数字式两大类．(1)一种指针式多用电表如图甲所示，表的上半部分为刻度显示盘，下半部分是选择开关，开关周围标有测量功能的区域及量程．

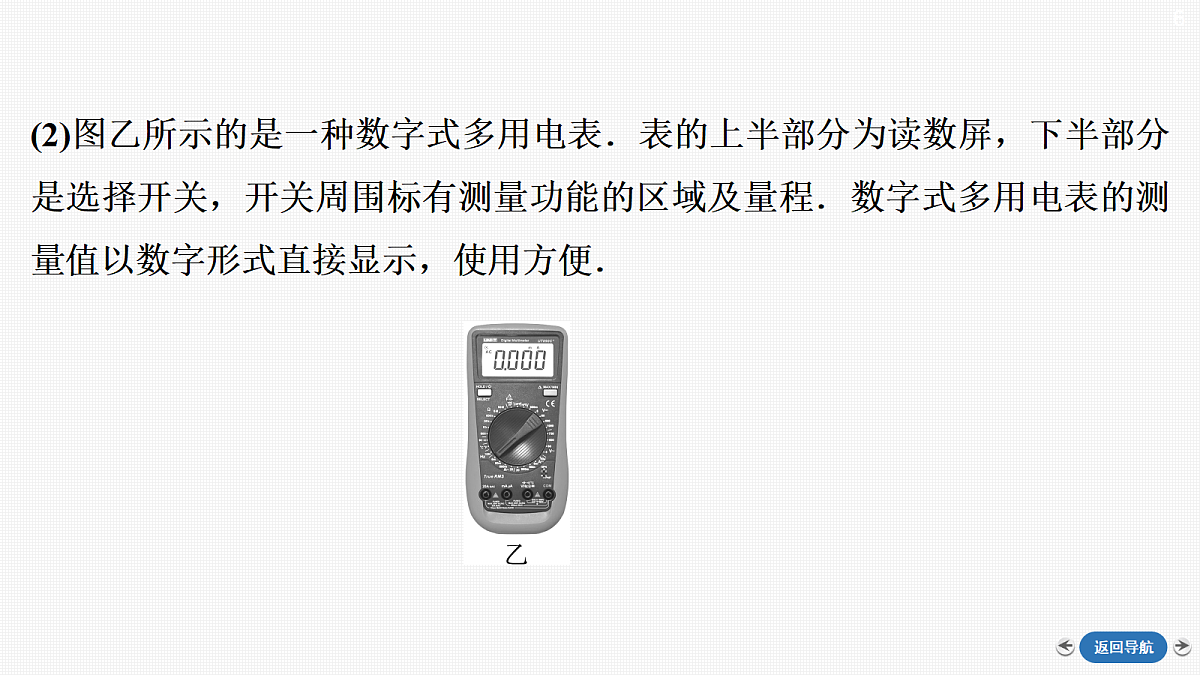

(2)图乙所示的是一种数字式多用电表．表的上半部分为读数屏，下半部分是选择开关，开关周围标有测量功能的区域及量程．数字式多用电表的测量值以数字形式直接显示，使用方便．

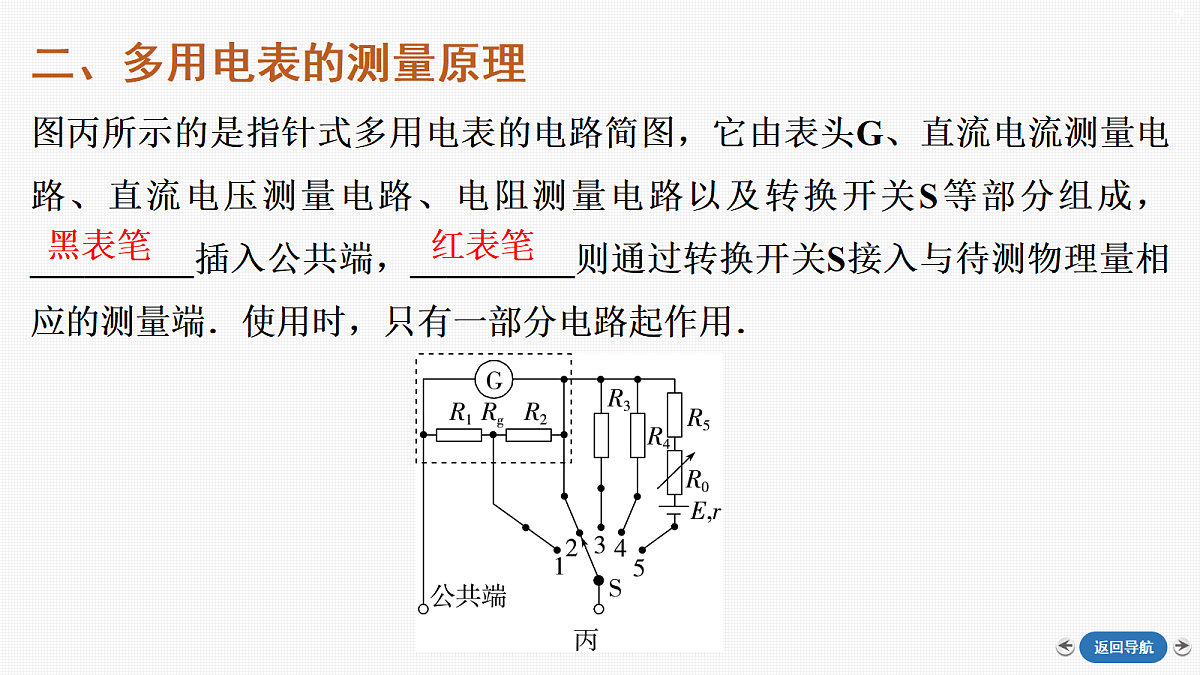

二、多用电表的测量原理图丙所示的是指针式多用电表的电路简图，它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成，_________插入公共端，_________则通过转换开关S接入与待测物理量相应的测量端．使用时，只有一部分电路起作用．

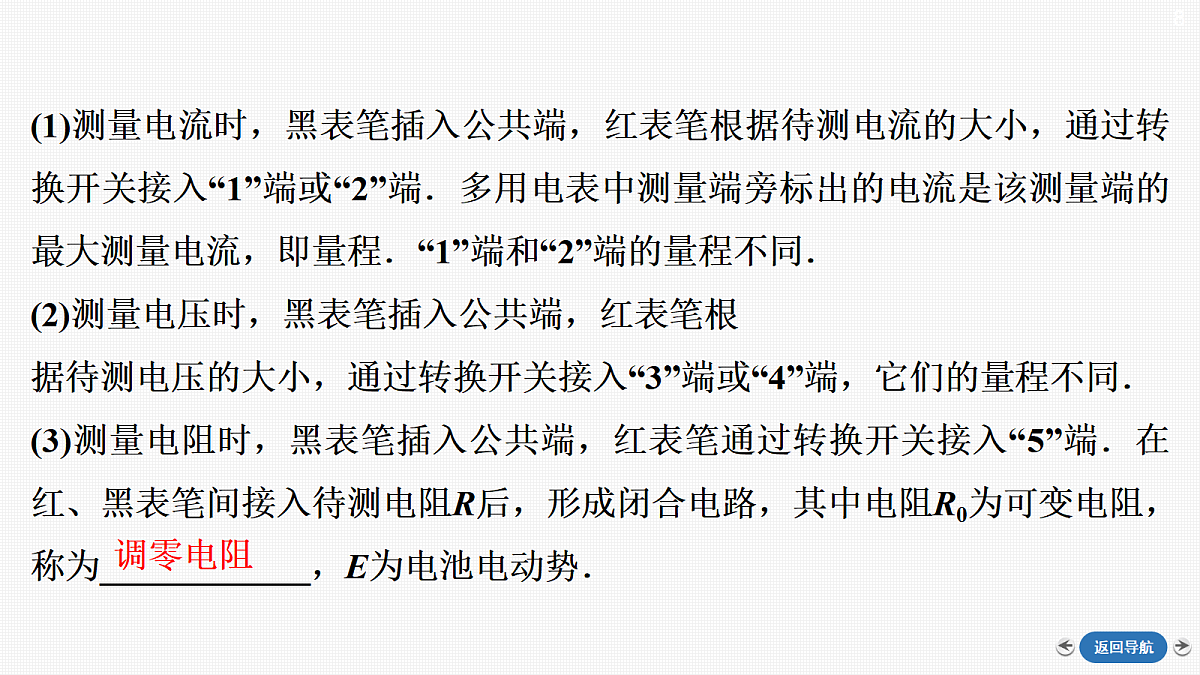

(1)测量电流时，黑表笔插入公共端，红表笔根据待测电流的大小，通过转换开关接入“1”端或“2”端．多用电表中测量端旁标出的电流是该测量端的最大测量电流，即量程．“1”端和“2”端的量程不同．(2)测量电压时，黑表笔插入公共端，红表笔根据待测电压的大小，通过转换开关接入“3”端或“4”端，它们的量程不同．(3)测量电阻时，黑表笔插入公共端，红表笔通过转换开关接入“5”端．在红、黑表笔间接入待测电阻R后，形成闭合电路，其中电阻R0为可变电阻，称为____________，E为电池电动势．
判断下列说法是否正确．(1)欧姆表的刻度是均匀的．(　　)(2)欧姆表的红表笔与内部电源的正极相连．(　　)
知识点一　多用电表的原理
1．最简单的多用电表如图所示，分别把电流表、欧姆表、电压表的电路示意图组合在一起，就是最简单的多用电表的电路．
(1)电流表的改装原理：由同一表头并联不同电阻改装而成的量程不同的电流表．(2)电压表的改装原理：由同一表头串联不同电阻改装而成的量程不同的电压表．(3)欧姆表的改装原理：将对应Rx的电流刻度值改为电阻值，即为欧姆表．
2．多用电表中电流的流向红表笔接“＋”插孔，黑表笔接“－”插孔．(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出．(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍然是“红进、黑出”．(3)使用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍然是“红进、黑出”．
　　　(多选)简化的多用电表的电路图如图所示．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是(　　) A．S与1或2连接时，多用电表就成了电流表，且前者量程较大B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表
[解析]　S与1连接时，电阻R1起分流作用，S与2连接时，电阻R1＋R2起分流作用，所以S与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大；S与3或4连接时，表头与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．综上所述，A、D正确．
知识点二　欧姆表测电阻的原理
1．欧姆挡测电阻的原理如图所示
　　　把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔．
(1)变阻器选用________．
(2)红表笔接________端，黑表笔接________端．[解析]　红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端．
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________；电流表3 mA刻度处换成电阻刻度，其电阻值应为________．
　　　如图所示，这是欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻Rg＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电源电动势E＝1.5 V．当电流是满偏电流的二分之一时，用它测得的电阻Rx是多少？
[答案]　5 000 Ω
知识点三　多用电表的读数
2．在测量电流时，若选择开关对应的量程为100 mA，指针位置如图乙所示．看第二排刻度线(可参考第三排数字)，由此量程可确定刻度每大格值为20 mA，每小格值为 2 mA，即测量精度为2 mA.由于指针位置是92 mA，所以电流测量值为92 mA.
3．在测量电阻时，若选择倍率“×10”，指针位置如图丙所示．看第一排刻度线，由刻度10～15有5小格，可确定每小格值为1.由指针位置可读得刻度值为10.6，倍率为“×10”，电阻测量值为106 Ω.
　　　多用电表表头的示意图如图所示．在正确操作的情况下：
(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．[解析]　若选择开关位置旋至如灰箭头所示，即为“V”挡中的“2.5 V”挡位，由题图可知，其分度值为0.05 V，测量结果是1.15 V.(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．[解析]　若选择开关的位置如白箭头所示，即为“mA”挡中的“100 mA”挡位，由题图可知，其分度值为2 mA，测量结果是46 mA.
(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．[解析]　当选择开关位置旋至如黑箭头所示，即为“Ω”挡中的“×100”挡位，由题图所示的表盘可知，测量结果是19.0×100 Ω＝1 900 Ω.
1．(欧姆表的原理)以下是欧姆表原理的电路示意图，正确的是(　　) 解析：选项B的欧姆表中没有可调电阻，B错误；选项A、D电流表的负极接到了电源的正极，A、D错误；红表笔应接电源的负极，黑表笔应接电源的正极，C正确．
2．(欧姆表的工作原理)(多选)欧姆表的内部电路如图所示，已知电流计的电阻为Rg，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r.下列说法正确的是(　　) A．欧姆表的工作原理是闭合电路的欧姆定律B．电路图中左侧的表笔为黑表笔C．欧姆表表盘的最左端为欧姆“0”刻度D．欧姆表表盘的中间刻度值为R中＝r＋Rg＋R0
3．(多用电表的认识)(多选)关于多用电表表盘上的刻度线，下列说法正确的是(　　)A.直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
4．(多用电表的读数)用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．
