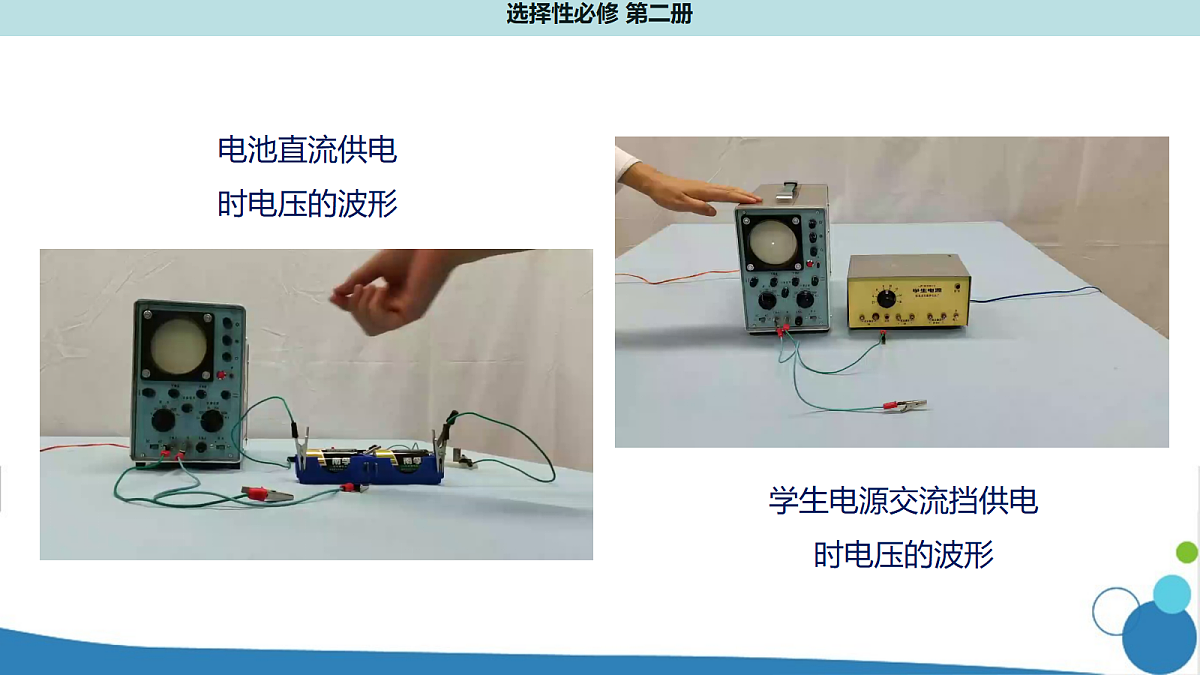

电池直流供电时电压的波形
学生电源交流挡供电时电压的波形

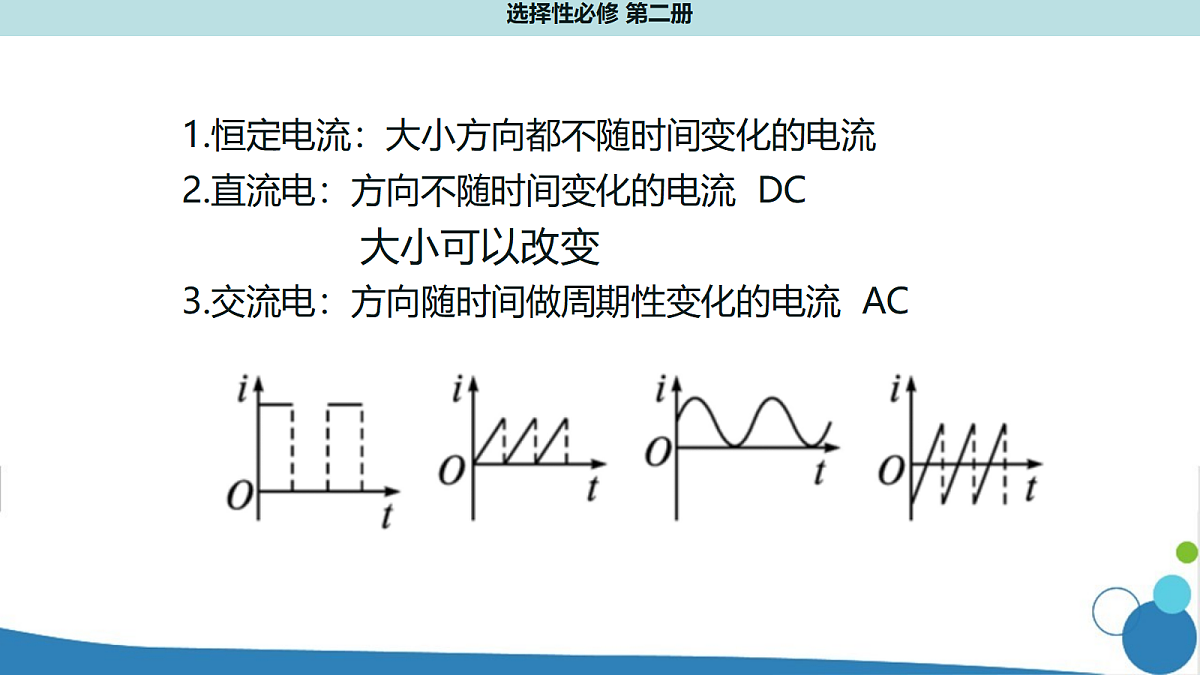

1.恒定电流：大小方向都不随时间变化的电流
2.直流电：方向不随时间变化的电流 DC
3.交流电：方向随时间做周期性变化的电流 AC

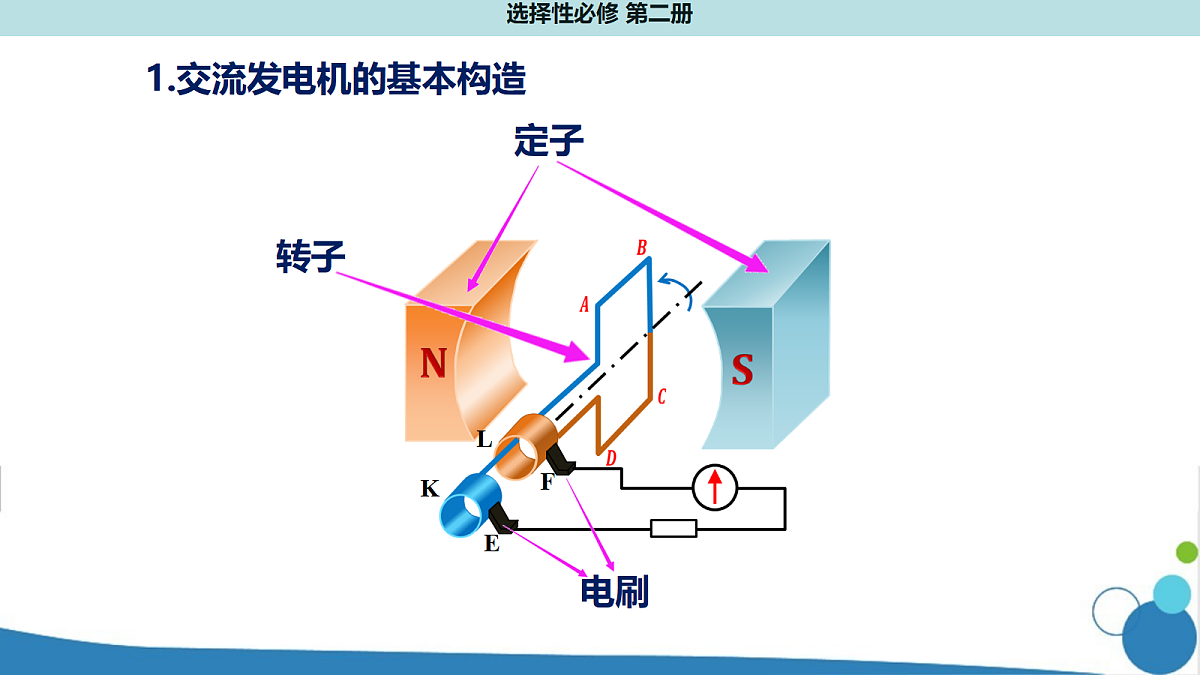

1.交流发电机的基本构造

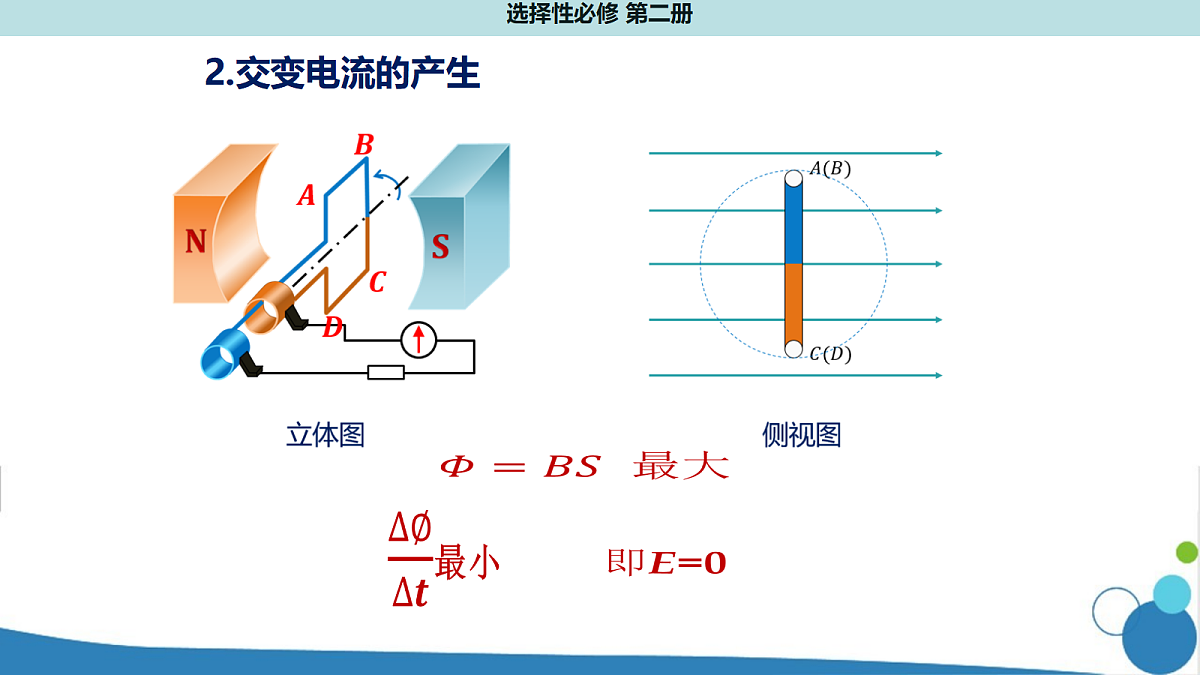

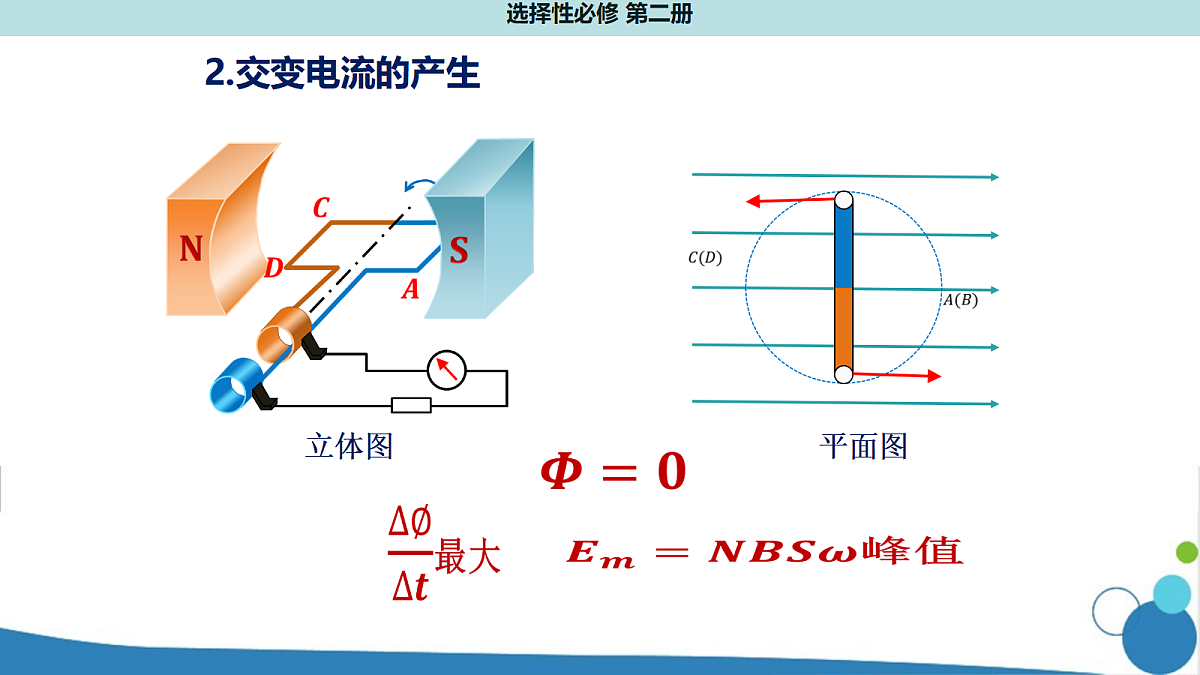

立体图 平面图

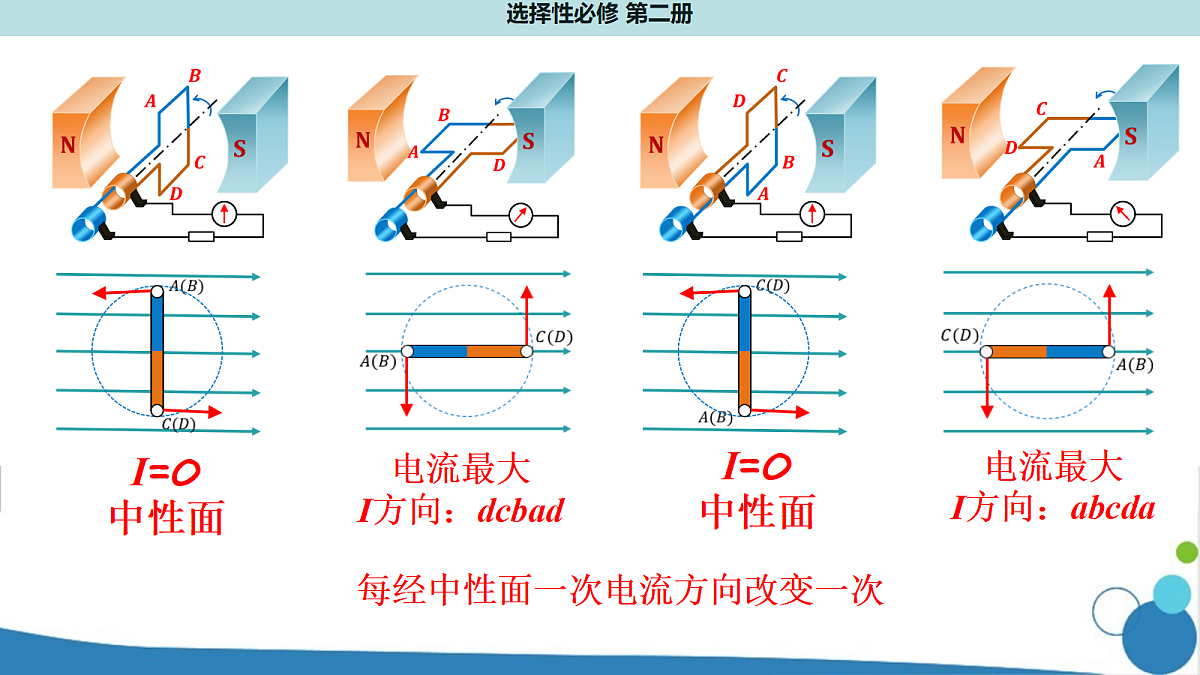

电流最大I方向：dcbad
电流最大I方向：abcda
每经中性面一次电流方向改变一次

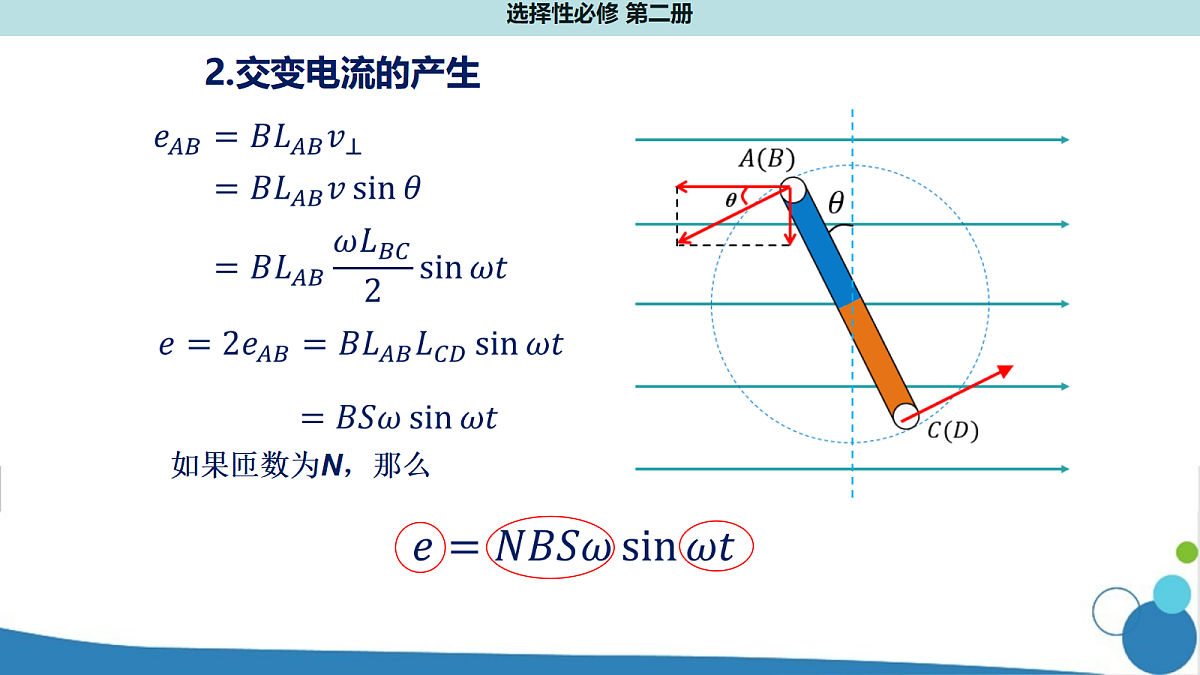

3.交变电流的变化规律图像
几种交变电流的图像样式
例1．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动。穿过线圈的磁通量随时间变化的图像如图所示，则以下说法中正确的是（　　）A．t=0时刻，线圈平面与中性面垂直B．t=0.01 s时刻，Φ的变化率最大C．t=0.02 s时刻，交变电流的电动势达到最大D．该线圈产生的交变电流的电动势随时间变化的图像如图乙
2．图甲、乙是交流发电机示意图，线圈ABCD在磁场中匀速转动。下列说法正确的是 （　　）A．图甲中穿过线圈的磁通量最大，电路中的感应电流最大B．图乙中穿过线圈的磁通量为零，电路中的感应电流为零C．图甲中穿过线圈的磁通量变化率为零，电路中的感应电流为零D．图乙中穿过线圈的磁通量变化率最大，电路中的感应电流为零
