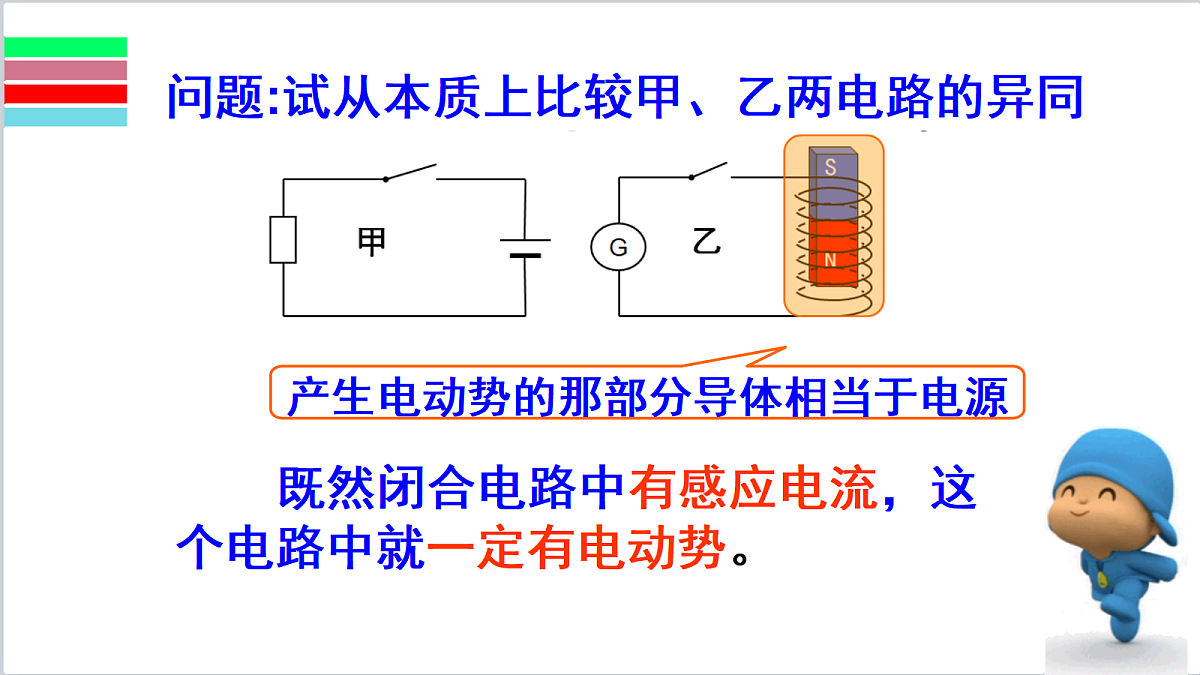

问题:试从本质上比较甲、乙两电路的异同
既然闭合电路中有感应电流，这个电路中就一定有电动势。
产生电动势的那部分导体相当于电源

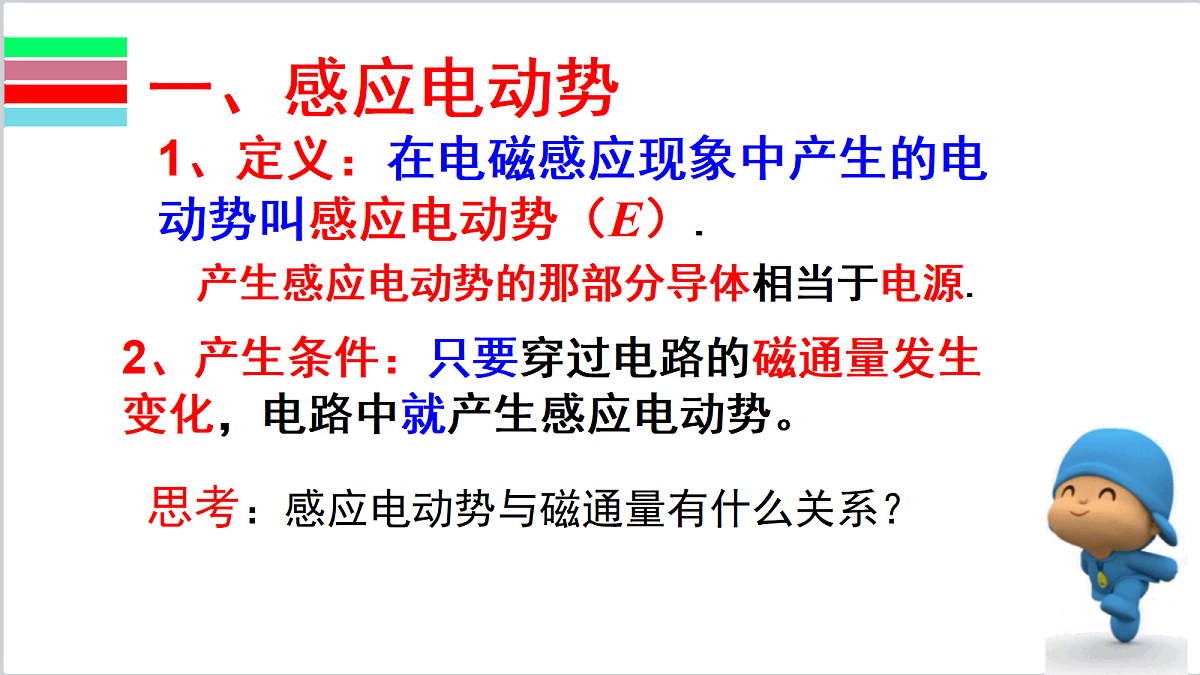

1、定义：在电磁感应现象中产生的电动势叫感应电动势（E）.
产生感应电动势的那部分导体相当于电源.
2、产生条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。
思考：感应电动势与磁通量有什么关系？

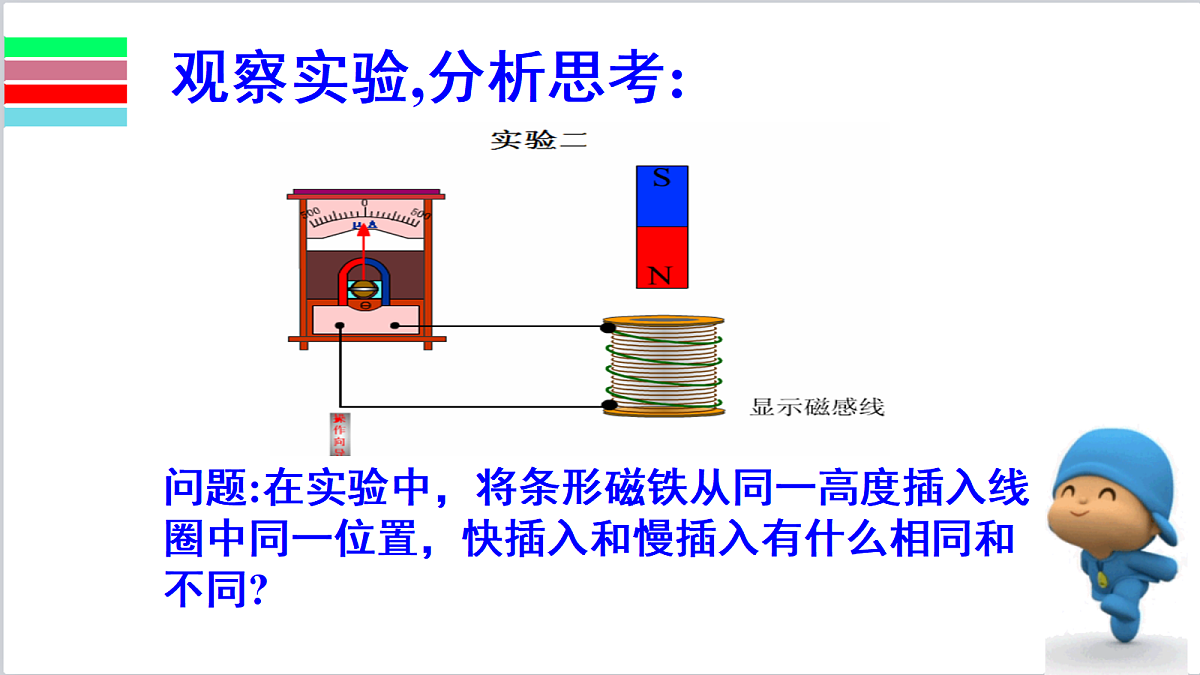

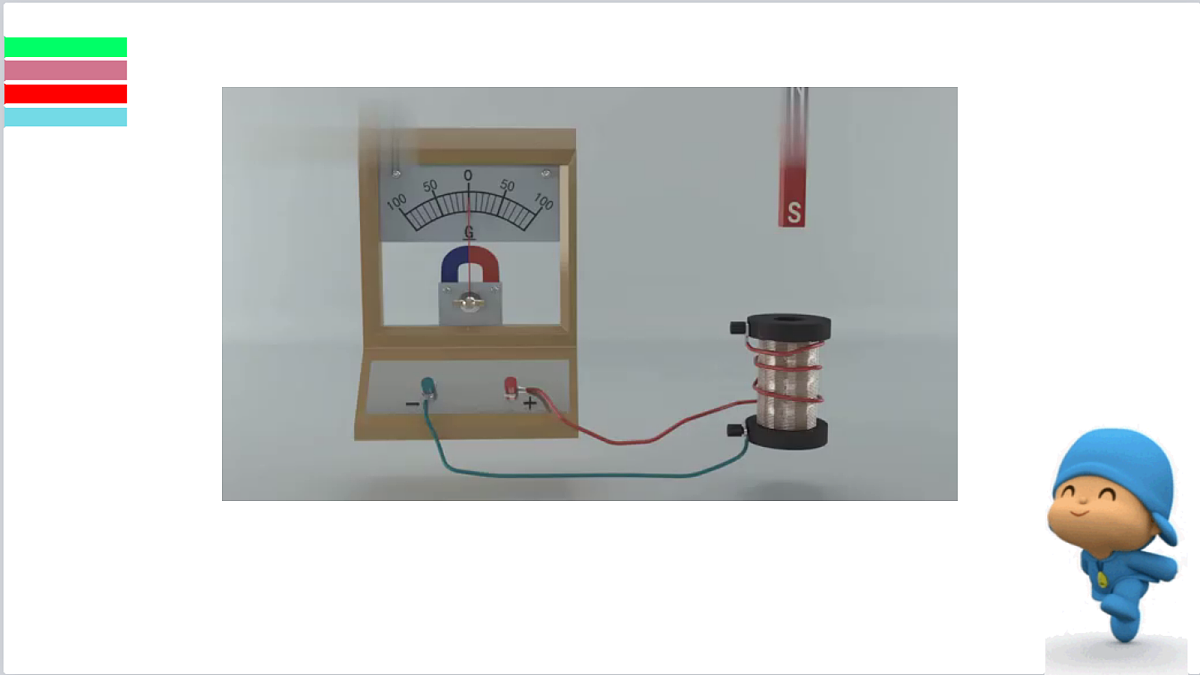

问题:在实验中，将条形磁铁从同一高度插入线圈中同一位置，快插入和慢插入有什么相同和不同?
产生的E(I)大小不等
磁通量变化越快，感应电动势越大。

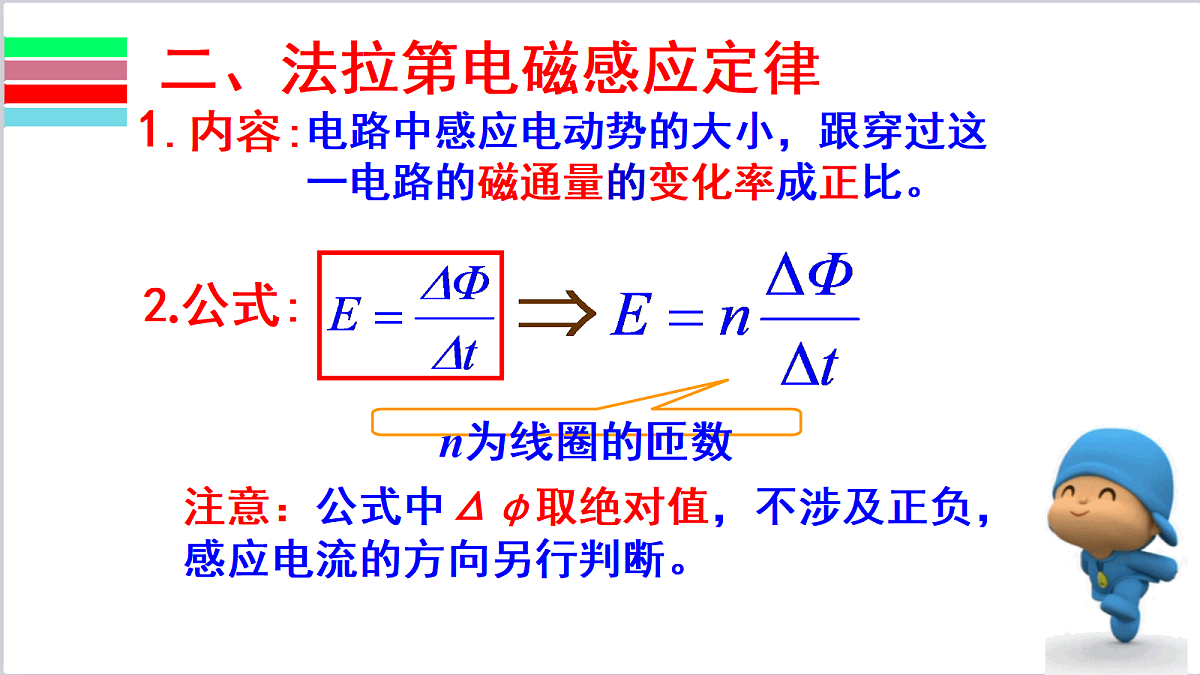

二、法拉第电磁感应定律
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
注意：公式中Δφ取绝对值，不涉及正负，感应电流的方向另行判断。
1.问题：磁通量大,磁通量变化一定大吗?
2.问题：磁通量变化大,磁通量的变化率一定大吗?
磁通量的变化率和磁通量、磁通量的变化无直接关系:磁通量大(小,零)，磁通量的变化率不一定大(小,零);磁通量的变化大(小)，磁通量的变化率不一定大(小).
3、理解:Φ、△Φ、ΔΦ/Δt的意义
(类比速度、速度的变化和加速度.)
关于电磁感应，下述说法中正确的是( )A、穿过线圈的磁通量越大,感应电动势越大B、穿过线圈的磁通量为零,感应电动势一定为零C、穿过线圈的磁通量的变化越大,感应电动势越大D、穿过线圈的磁通量变化越快,感应电动势越大
1.磁感应强度B不变,垂直于磁场的回路面积S发生变化,ΔS＝S2-S1,此时：
4、应用:用公式 求E的二种常见情况：
一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。
一个匝数为100、面积为10cm2的线圈垂直磁场放置, 在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。
单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场。若线圈所围面积里磁通量随时间变化的规律如图所示，则：( )
A、线圈中0时刻感应电动势最大 B、线圈中D时刻感应电动势为零 C、线圈中D时刻感应电动势最大 D、线圈中0到D时间内平均感应电动势为0.4V
回路在时间t内增大的面积为：
穿过回路的磁通量的变化为：
（V是相对于磁场的速度）
三、导体切割磁感线时的感应电动势
如图所示闭合线框一部分导体ab长l,处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势
三、导体切割磁感线时的感应电动势(动生电动势）
若导体运动方向跟磁感应强度方向有夹角(导体斜切磁感线)
2、导线的长度L应为有效长度
1、导线运动方向和磁感线平行时, E=0
3、速度v为平均值(瞬时值), E就为平均值(瞬时值)
导体棒转动切割磁感线的感应电动势
模型3：长为L的铜杆OA以O为轴在垂直于匀强磁场的平面内以角速度ω匀速转动,磁场的磁感应强度为B,则杆OA切割磁感线产生的感应电动势为多大？
