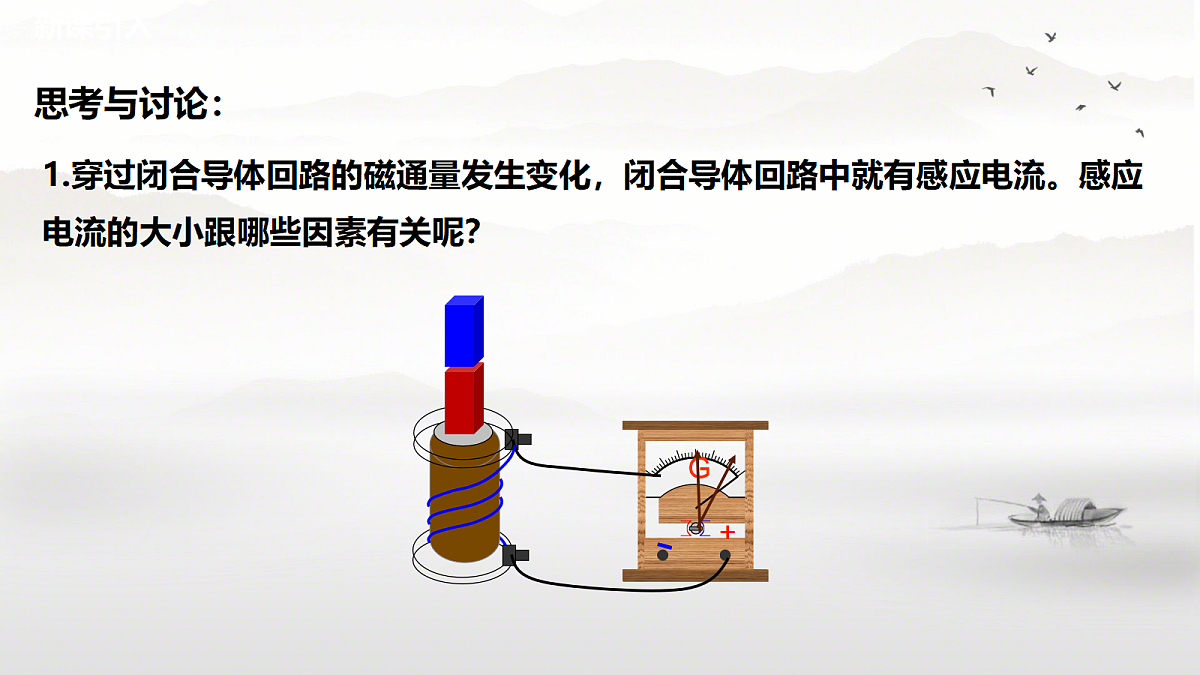

1.穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。感应电流的大小跟哪些因素有关呢？

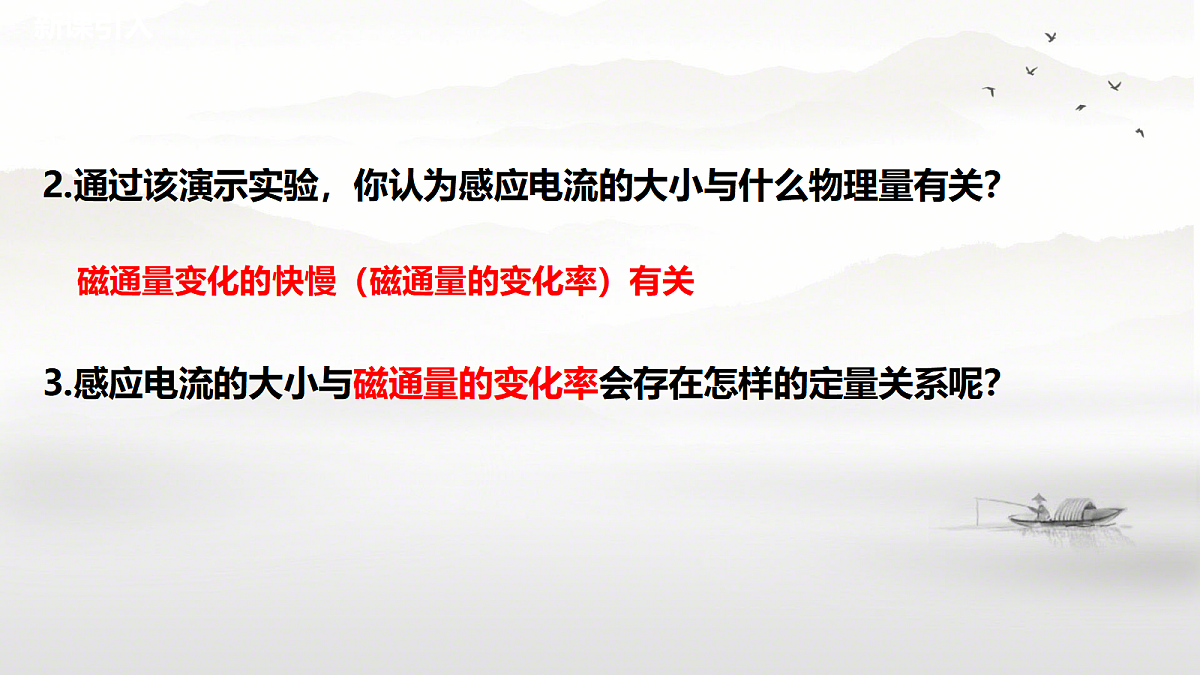

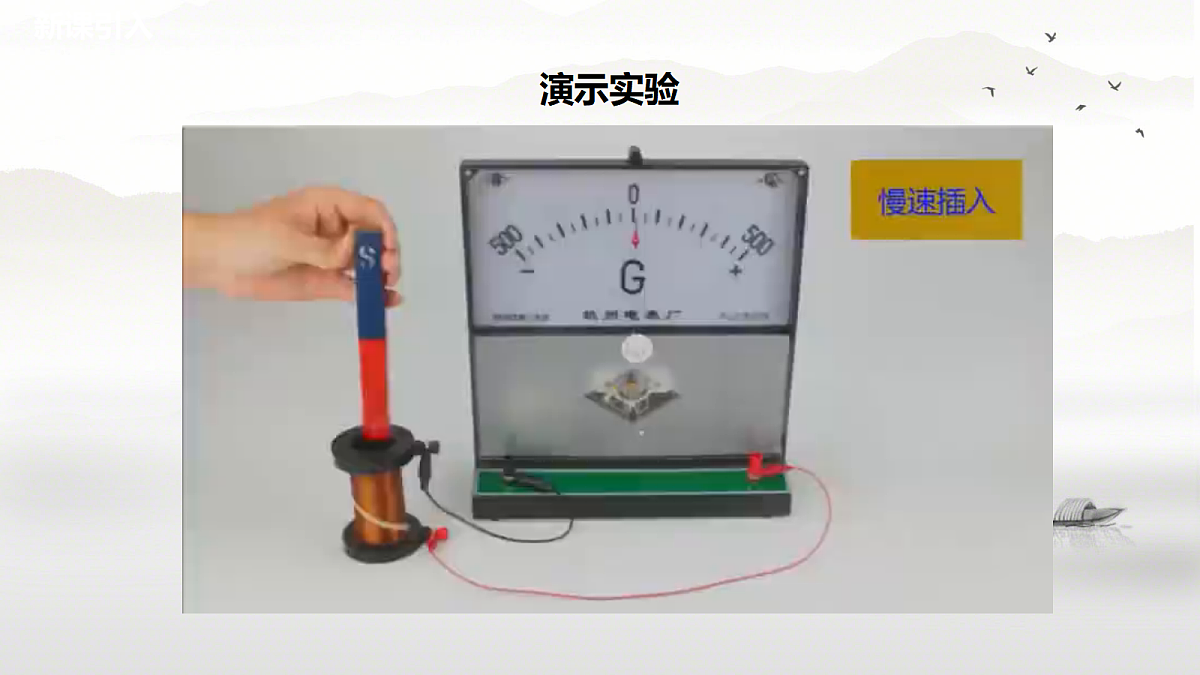

2.通过该演示实验，你认为感应电流的大小与什么物理量有关？
磁通量变化的快慢（磁通量的变化率）有关
3.感应电流的大小与磁通量的变化率会存在怎样的定量关系呢？

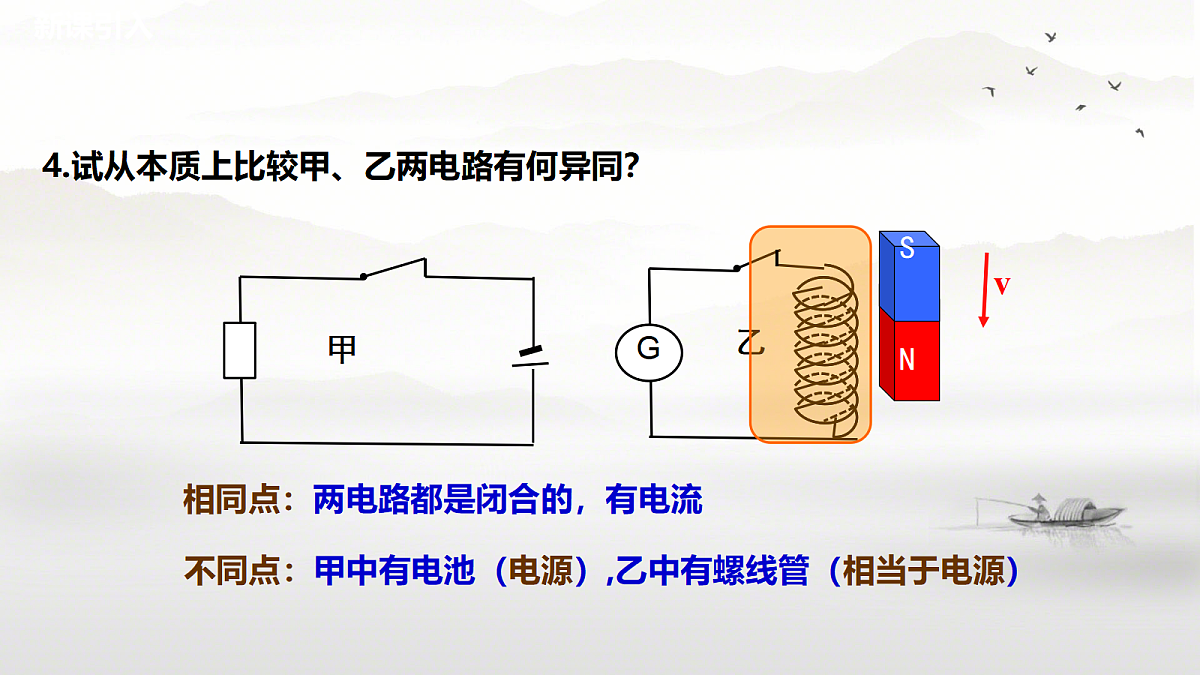

4.试从本质上比较甲、乙两电路有何异同？
相同点：两电路都是闭合的，有电流
不同点：甲中有电池（电源）,乙中有螺线管（相当于电源）

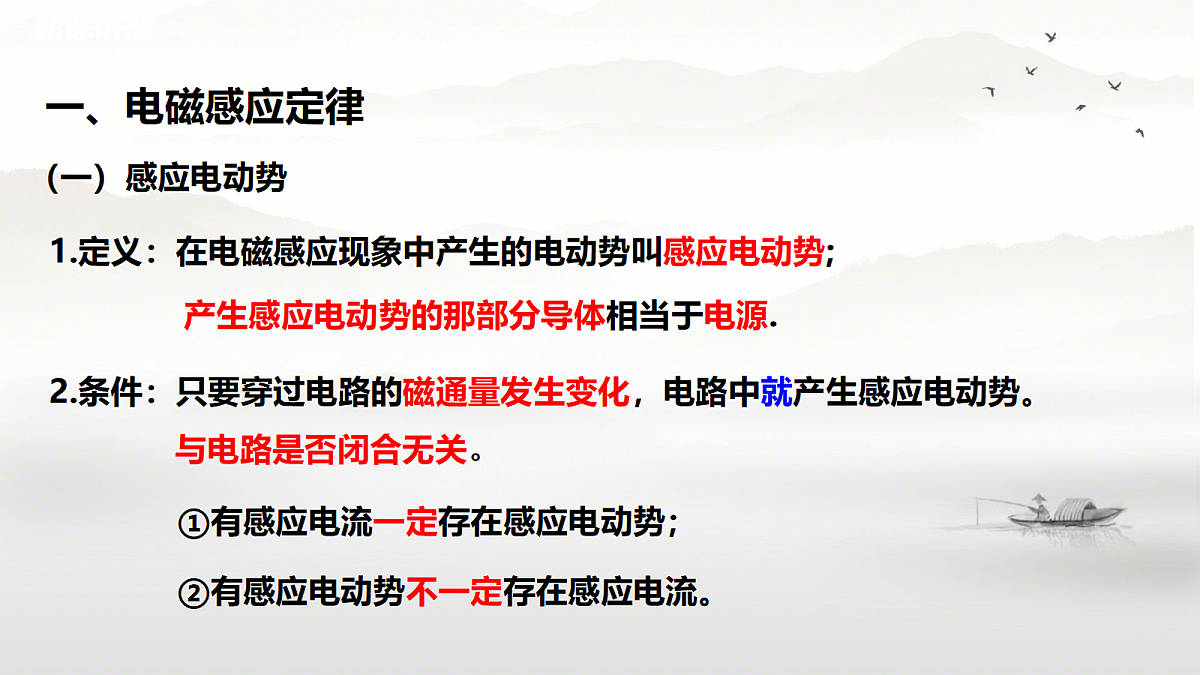

1.定义：在电磁感应现象中产生的电动势叫感应电动势;
2.条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。 与电路是否闭合无关。
产生感应电动势的那部分导体相当于电源.
①有感应电流一定存在感应电动势；
②有感应电动势不一定存在感应电流。

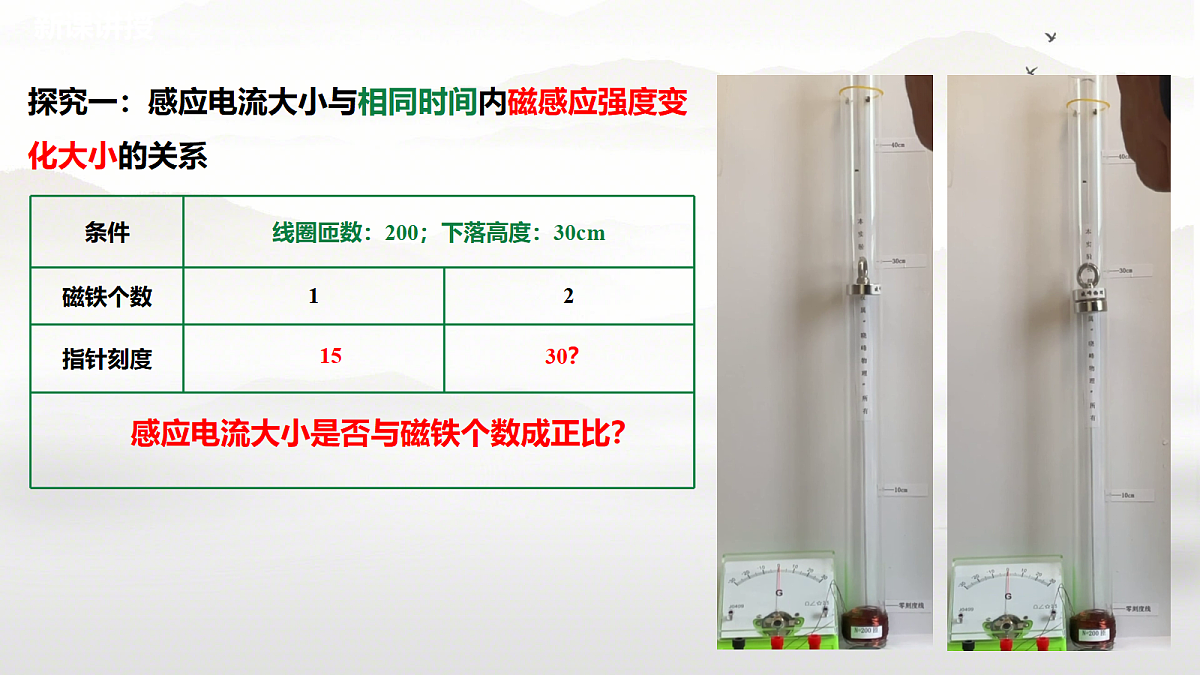

探究一：感应电流大小与相同时间内磁感应强度变 化大小的关系
感应电流大小是否与磁铁个数成正比？

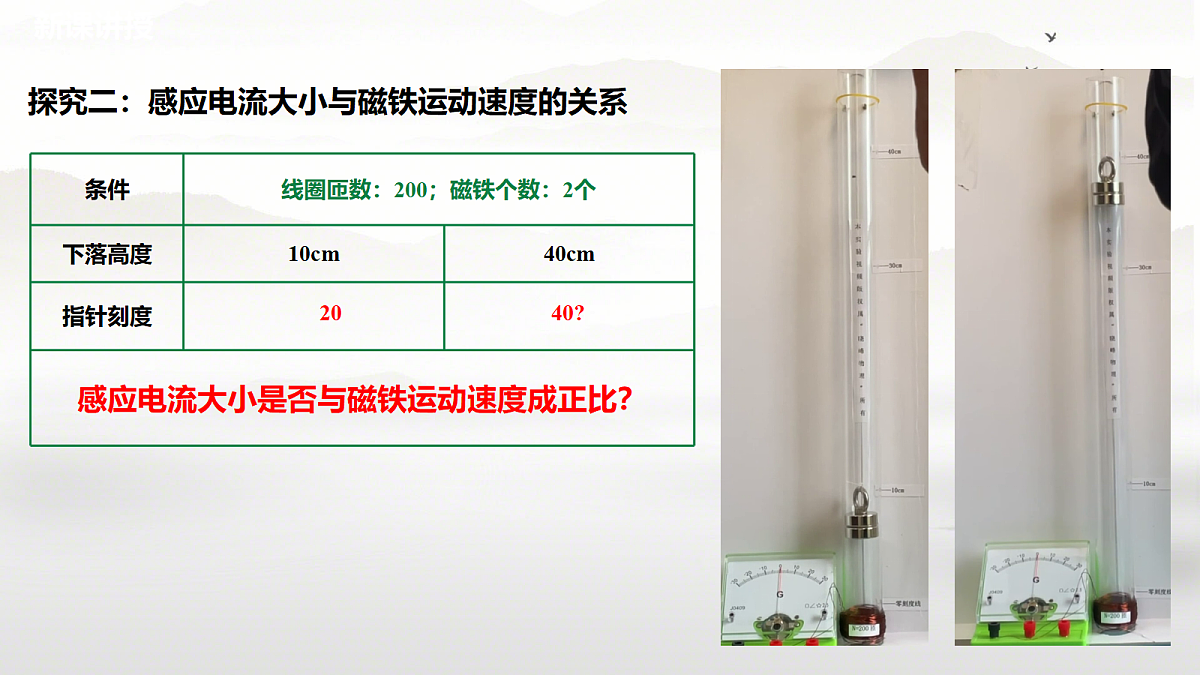

探究二：感应电流大小与磁铁运动速度的关系
感应电流大小是否与磁铁运动速度成正比？
探究三：感应电流大小与线圈匝数的关系
感应电流大小是否与线圈匝数的关系？
1.内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
3.注意：公式中Δφ取绝对值，不涉及正负，感应电流的方向另行判断。
（二）法拉第电磁感应定律
4、理解:Φ、△Φ、ΔΦ/Δt的意义
图线斜率大小表示磁通量的变化率
二、导线切割磁感线时的感应电动势
通过以上实验，你认为哪些因素影响了导线切割磁感线时电动势的大小？
1.垂直切割时： 如图所示，闭合电路中的一部分导体ab处于匀强磁场中，磁感应强度为B，两平行导轨的间距为l，导体ab以速度v匀速切割磁感线，其中B、l、v两两垂直。
在Δt时间内，线框的面积变化量：ΔS＝lvΔt
则回路中的磁通量变化量：ΔΦ＝BΔS＝BlvΔt
由法拉第电磁感应定律得：
2.速度方向与磁场方向成θ角时：如图所示，将v分解为垂直B和平行B的两个分量，其中：
3.速度方向与L方向成θ角时：如图所示，将L分解为垂直v和平行v的两个分量，其中：
如果导线是弯曲的，应取与B、V垂直的等效直线的长度。
思考：如果导线下图所示，运动过程中感应电动势大小如何求？
5.导体转动垂直切割磁感线
如图所示，导体棒长为L，磁感应强度为B，垂直于纸面向里。以O为圆心转动，角速度ω，求E。
　　由于棒上各点的速度随着距离O点的距离均匀变化，所以可以用O、A两点的平均速度代替棒运动的速度求解。
右手定则：φA>φO，A相当于电源的正极。
1.导体棒向右运动时，自由电荷向哪运动？
3.导体棒的哪端电势比较高？
4.非静电力与洛伦兹力有关吗？
2.运动自由电荷在磁场中受到什么力的作用？力的方向如何？
当导体棒在匀强磁场B中以速度v运动时，导体棒内部的自由正电荷要受到洛伦兹力作用，在洛仑兹力作用下正电荷沿导线向C端定向运动，使D端和C端出现了等量异种电荷，D为负极（低电势），C为正极（高电势）则导体CD相当一个电源。
动生电动势的非静电力与洛伦兹力有关。
