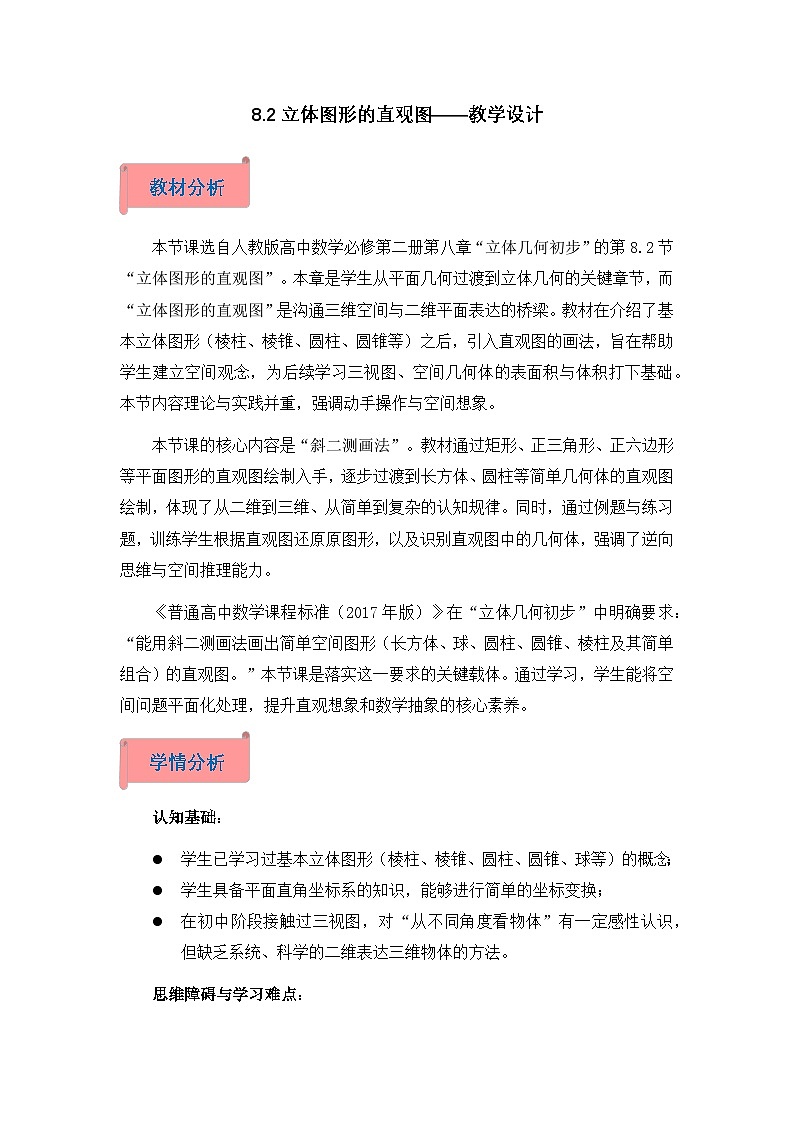

本节课选自人教版高中数学必修第二册第八章“立体几何初步”的第8.2节“立体图形的直观图”。本章是学生从平面几何过渡到立体几何的关键章节，而“立体图形的直观图”是沟通三维空间与二维平面表达的桥梁。教材在介绍了基本立体图形（棱柱、棱锥、圆柱、圆锥等）之后，引入直观图的画法，旨在帮助学生建立空间观念，为后续学习三视图、空间几何体的表面积与体积打下基础。本节内容理论与实践并重，强调动手操作与空间想象。
本节课的核心内容是“斜二测画法”。教材通过矩形、正三角形、正六边形等平面图形的直观图绘制入手，逐步过渡到长方体、圆柱等简单几何体的直观图绘制，体现了从二维到三维、从简单到复杂的认知规律。同时，通过例题与练习题，训练学生根据直观图还原原图形，以及识别直观图中的几何体，强调了逆向思维与空间推理能力。
《普通高中数学课程标准（2017年版）》在“立体几何初步”中明确要求：“能用斜二测画法画出简单空间图形（长方体、球、圆柱、圆锥、棱柱及其简单组合）的直观图。”本节课是落实这一要求的关键载体。通过学习，学生能将空间问题平面化处理，提升直观想象和数学抽象的核心素养。
学情分析
认知基础：
学生已学习过基本立体图形（棱柱、棱锥、圆柱、圆锥、球等）的概念；
学生具备平面直角坐标系的知识，能够进行简单的坐标变换；
在初中阶段接触过三视图，对“从不同角度看物体”有一定感性认识，但缺乏系统、科学的二维表达三维物体的方法。
思维障碍与学习难点：
空间想象能力不足：部分学生难以在脑海中清晰构建三维图形在二维平面上的投影形态；
规则理解易混淆：斜二测画法中“横不变、纵减半、夹角45°或135°”等规则的原理及其应用场景，学生容易记忆不清或混淆；
操作步骤不规范：在实际画图过程中，容易忽略建立坐标系、保持线段平行性等关键步骤，导致图形失真。

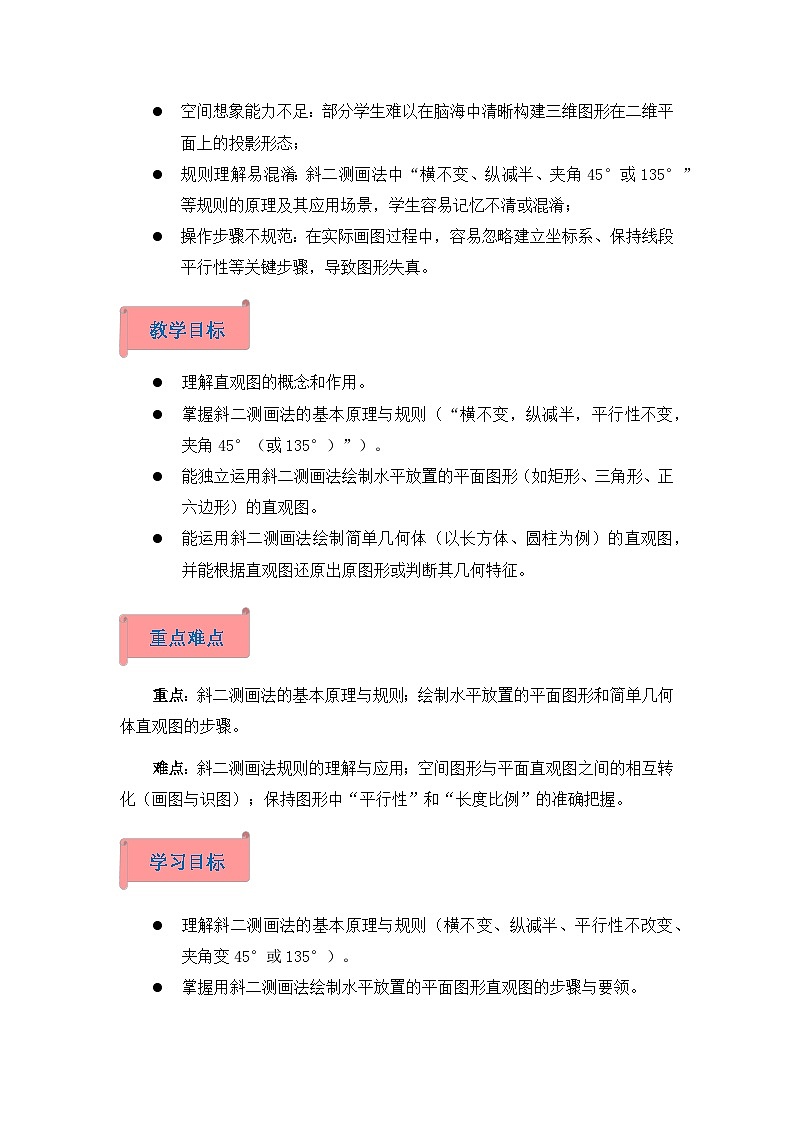

教学目标
理解直观图的概念和作用。
掌握斜二测画法的基本原理与规则（“横不变，纵减半，平行性不变，夹角45°（或135°）”）。
能独立运用斜二测画法绘制水平放置的平面图形（如矩形、三角形、正六边形）的直观图。
能运用斜二测画法绘制简单几何体（以长方体、圆柱为例）的直观图，并能根据直观图还原出原图形或判断其几何特征。
重点难点
重点：斜二测画法的基本原理与规则；绘制水平放置的平面图形和简单几何体直观图的步骤。
难点：斜二测画法规则的理解与应用；空间图形与平面直观图之间的相互转化（画图与识图）；保持图形中“平行性”和“长度比例”的准确把握。
学习目标
理解斜二测画法的基本原理与规则（横不变、纵减半、平行性不改变、夹角变45°或135°）。
掌握用斜二测画法绘制水平放置的平面图形直观图的步骤与要领。
掌握用斜二测画法绘制简单几何体直观图的步骤，并能根据直观图还原原图形。
能识别直观图所对应的空间几何体，并理解其与三视图的异同。
教学过程
1、情境导入
【展示实物】展示一个粉笔盒或书本。
【提出问题】
“我们上节课认识了各种立体图形，但如何在平面的纸上把它们‘立体’地画出来呢？只用从前学过的三视图可以吗？”
【引导学生】回忆三视图，并指出三视图虽精确但立体感不强。

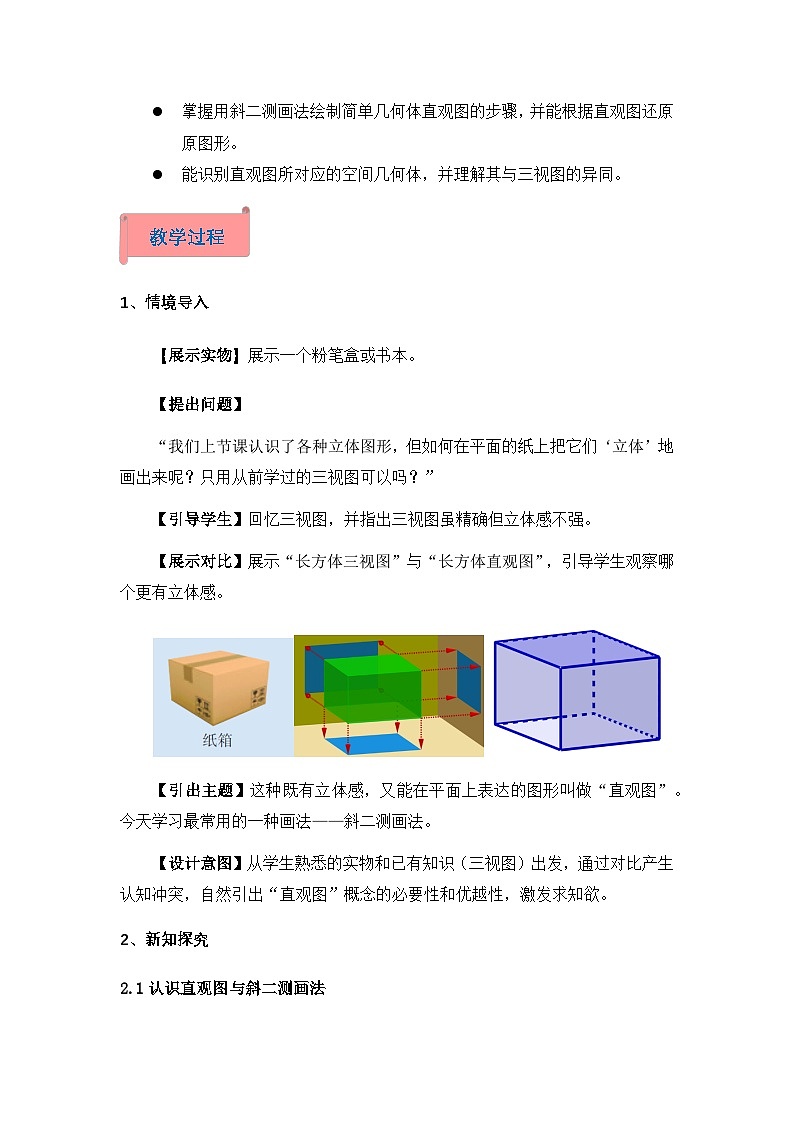

【展示对比】展示“长方体三视图”与“长方体直观图”，引导学生观察哪个更有立体感。
【引出主题】这种既有立体感，又能在平面上表达的图形叫做“直观图”。今天学习最常用的一种画法——斜二测画法。
【设计意图】从学生熟悉的实物和已有知识（三视图）出发，通过对比产生认知冲突，自然引出“直观图”概念的必要性和优越性，激发求知欲。
2、新知探究
2.1认识直观图与斜二测画法
【讲解概念】精讲“直观图”的定义——富有立体感，能表达主要位置和度量关系。
【动画解析原理】播放或利用PPT动画演示，解释“斜二测”名称由来（投影线与投影面斜交，两轴测角不同）及“平行投影”的背景。
【归纳核心规则】
板书/PPT介绍斜二测画法的步骤，并强调：
“横不变” → 平行于轴的线段，长度不变。
“纵减半” → 平行于轴的线段，长度变为一半。
“平行性不变” → 原图中平行的线段，直观图中依然平行。
“夹角变45°” → 轴与轴的夹角画成45°或135°。
【设计意图】将抽象的规则通过动画直观演示，降低理解难度。明确、简化的口诀有助于学生记忆和后续应用。这是整节课的理论基石，必须讲清讲透。
2.2斜二测画法——平面图形的直观图
矩形的直观图：
步骤示范：教师板演或使用PPT分步展示。
建系：在原图建立直角坐标系（通常让一个顶点为原点）。
画轴：画出直观图坐标系，。
定点：按“横不变、纵减半”规则确定各顶点在直观图中的对应位置。
连线：连接各点，得平行四边形。
提问：直观图还是长方形吗？为什么？
正三角形的直观图：
【引导】学生思考坐标系应如何建立（以底边中点为原点更简便）。请一位学生上台尝试关键步骤，教师补充纠正。
【总结步骤】引导学生归纳画平面图形直观图的四步法：建原系 → 画斜系 → 定顶点 → 连成图。
【设计意图】通过教师规范板演，为学生提供清晰的操作模板。学生模仿是技能形成的关键。从简单图形（矩形）到稍复杂图形（三角形），逐步增加自主思考成分（建系策略），符合认知规律。
2.3斜二测画法——立体图形的直观图
【过渡提问】画立体图形与画平面图形直观图有何不同？
画几何体的直观图时，与画平面图形的直观图相比，只是多画一个与x轴、y轴都垂直的z轴，并且使平行于z轴的线段的平行性和长度都不变。
【举例讲解1】长方体的直观图。
画轴 → 画底面（用平面图形画法） → 画侧棱（作z轴平行线） → 成图（连顶面，理虚实线）。
【举例讲解2】圆柱的直观图。
重点讲解上下底面（圆）的直观图——椭圆（可介绍用椭圆模板或近似菱形法画，强调是直观处理）。
【对比总结】几何体直观图，就是在平面图形画法基础上，增加z轴，处理“高”。
【设计意图】实现从二维到三维的思维跨越。通过两个典型几何体（直棱柱、旋转体）的示范，让学生掌握带“高”的图形画法，体会方法的普适性。明确虚实线用法，规范表达。
3、讲练互动
【概念辨析】每题先让学生独立思考或简短讨论，再提问学生回答并说明理由。
1、运用斜二测画法作图时，下列情况中可能出现的是（ ）
A．?轴方向上的线段 的长度在直观图中是原来的一半
B．平行四边形在所在平面内的直观图不是平行四边形
C．以相交于一个顶点的三条棱所在直线为轴作图，正方体的直观图中所有棱长相等
D．直角三角形的直观图还是直角三角形
答案：D.
根据斜二测画法可知，与?轴平行的线长段不变，故A错误；斜二测画法画平面图形的直观图，原来平行的线依然平行，故平行四边形的直观图依然是平行四边形，故B错误；正方体的直观图中，与?,?轴平行线长度不变，与?轴平和的线长度变为原来的一半，故C错误。
2、（多选）用斜二测画法画水平放置的平面图形的直观图时，下列结论正确的是（ ）
A．相等的线段在直观图中仍然相等
B．平行的线段在直观图中仍然平行
C．一个角的直观图仍是一个角
D．相等的角在直观图中仍然相等
答案：BC.
斜二测画法的法则是平行于?轴的线段平行性与长度都不变，平行于?轴的线段平行性不变，长度变为原来的一半，故A错误；对于B，由斜二测画法的法则得到平行线段在直观图中仍然平行，故B正确；对于C，由斜二测画法的法则得到一个角的直观图仍是一个角，故C正确；对于D，等腰三角形的直观图不是等腰三角形， 相等的角在直观图中不一定相等，故D错误。
【识图计算】
3、（多选）水平放置的∆ABC的直观图如图所示，其中B'O'=C'O'=1 ，A'O'=32 ，那么∆ABC是 （ ）
A．等边三角形 B．直角三角形
C．三边互不相等的三角形 D．面积为3的三角形
答案：AD.
由已知中∆ABC的直观图中B'O'=C'O'=1 ， A'O'=32 ，所以∆ABC中，BO=CO=1，AO=3，由勾股定理得AB=AC=2，又由BC=2，故∆ABC为等边三角形，其面积为12×2×3=3。
4、如图所示的Rt∆O'A'B'中，O'A'=A'B' ，斜边O'B'=1 ，该图是一个平面图形的直观图，则这个平面图形的面积是（ ）
A．22 B．1 C．2 D．22
答案：A.
画出原图形为∆AOB，如图，在直观图中，根据勾股定理可知O'A'=A'B'=22，所以原图中的OA=2，所以原图形的面积为12×2×1=22。
5、如图所示，正方形O'A'B'C'的边长为1，它是水平放置的一个平面图形的直观图，则原图形的周长是（ ）
A．6 B．8 C．2+32 D．2+23
答案：B.
作出该直观图的原图形如图，根据勾股定理可得O'B'=2，所以OB=22，所以在原图中根据勾股定理得OC=3，所以原图形的周长为3+3+1+1=8。
6、如图，水平放置的矩形ABCO，在直角坐标系下点B的坐标为2,1，则用斜二测画法画出的矩形的直观图中，顶点B'到x轴的距离为（ ）
A. 24 B. 12 C. 1 D. 2
答案：A.
根据题意，在直观图中，B'C'//A'O' ，且B'C'=12BC=12 ，则顶点B'到x轴的距离为d=12×22=24。
【设计意图】将知识转化为能力。通过辨析深化对规则本质的理解（什么变，什么不变）；通过逆向练习，锻炼空间推理能力，突破教学难点。互动形式活跃课堂，及时反馈学习效果。
4、课堂小结
【引导学生总结】今天我们学习了什么？
【教师梳理】
一个概念：直观图。
一种方法：斜二测画法。
两类图形：平面图形直观图（四步骤）、简单几何体直观图（加z轴）。 两种能力：画图能力与识图能力。
作业布置
练习第1、2题（教材第109页）；练习第1、2题（教材第111页）。
教学反思

以“实物-三视图-直观图”对比导入，情境真实，目标明确。
采用“口诀+动画+分步示范”的方式讲解规则，化抽象为具体，学生接受度高。
讲练结合，尤其是“识图”环节的逆向思维训练，有效突破了难点。
教学过程遵循了从平面到立体、从模仿到迁移的认知顺序，逻辑清晰。
