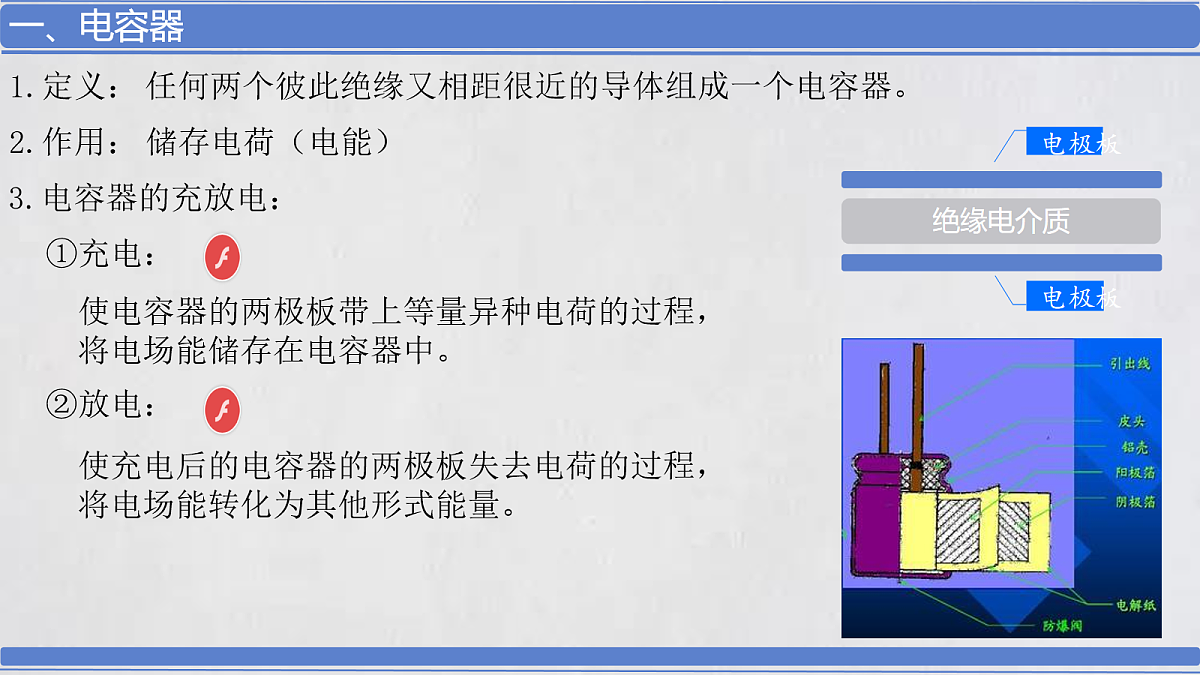

任何两个彼此绝缘又相距很近的导体组成一个电容器。
使电容器的两极板带上等量异种电荷的过程，将电场能储存在电容器中。
使充电后的电容器的两极板失去电荷的过程，将电场能转化为其他形式能量。

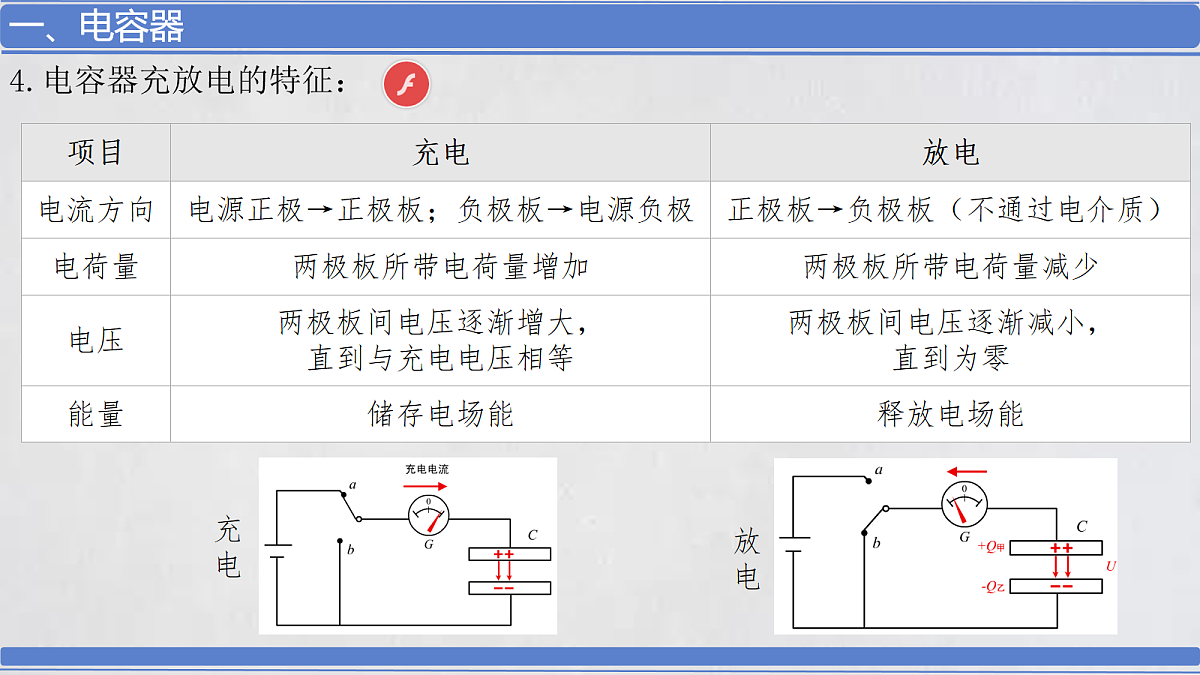

4.电容器充放电的特征：
电容器两极间电势差的绝对值。
电容器一个极板所带电荷量的绝对值。

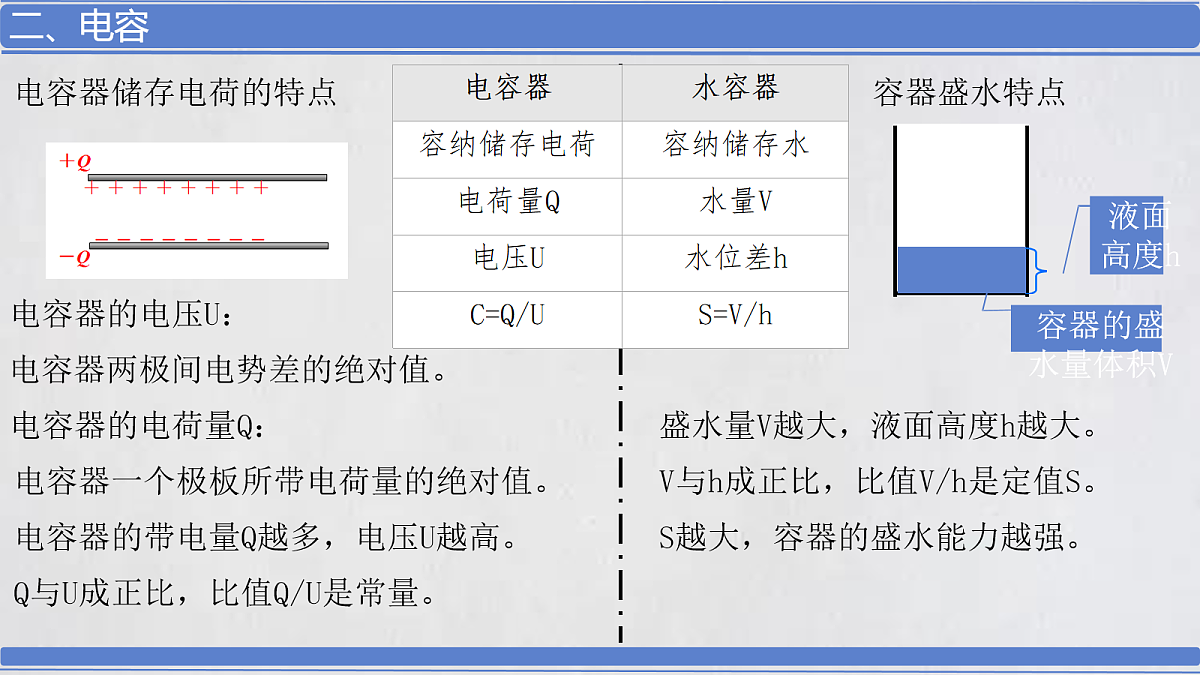

电容器的带电量Q越多，电压U越高。
Q与U成正比，比值Q/U是常量。
盛水量V越大，液面高度h越大。
V与h成正比，比值V/h是定值S。
S越大，容器的盛水能力越强。

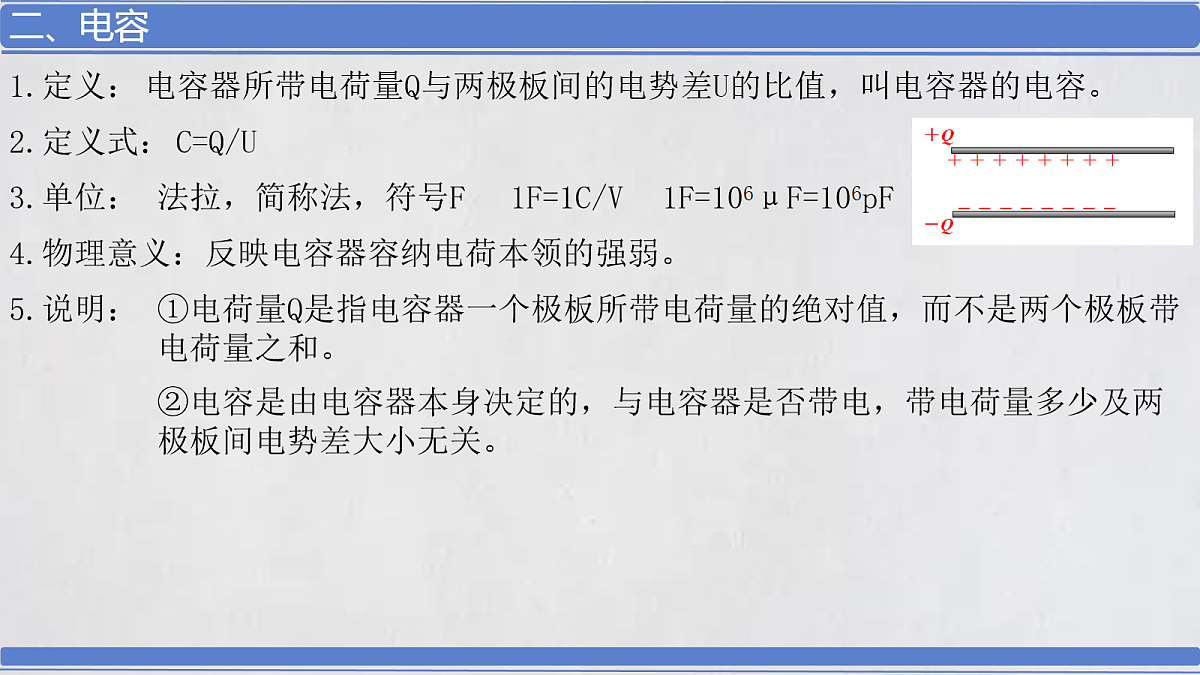

电容器所带电荷量Q与两极板间的电势差U的比值，叫电容器的电容。
1F=106μF=106pF
反映电容器容纳电荷本领的强弱。
①电荷量Q是指电容器一个极板所带电荷量的绝对值，而不是两个极板带 电荷量之和。
②电容是由电容器本身决定的，与电容器是否带电，带电荷量多少及两 极板间电势差大小无关。

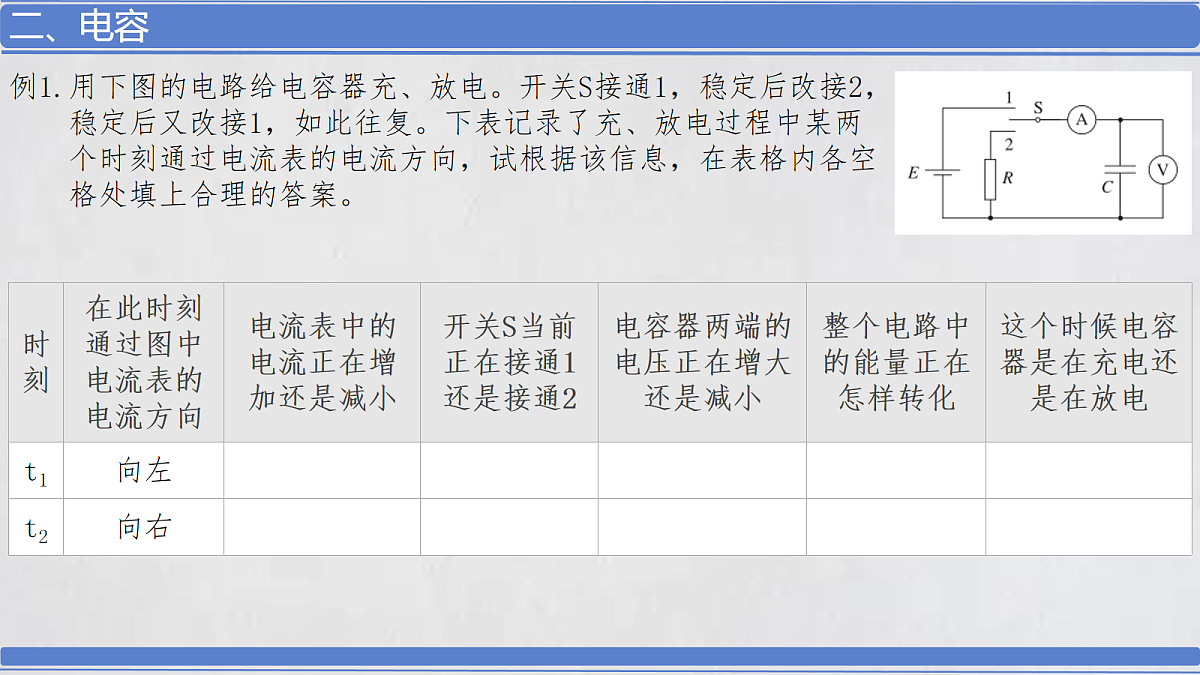

例1.用下图的电路给电容器充、放电。开关S接通1，稳定后改接2， 稳定后又改接1，如此往复。下表记录了充、放电过程中某两 个时刻通过电流表的电流方向，试根据该信息，在表格内各空 格处填上合理的答案。

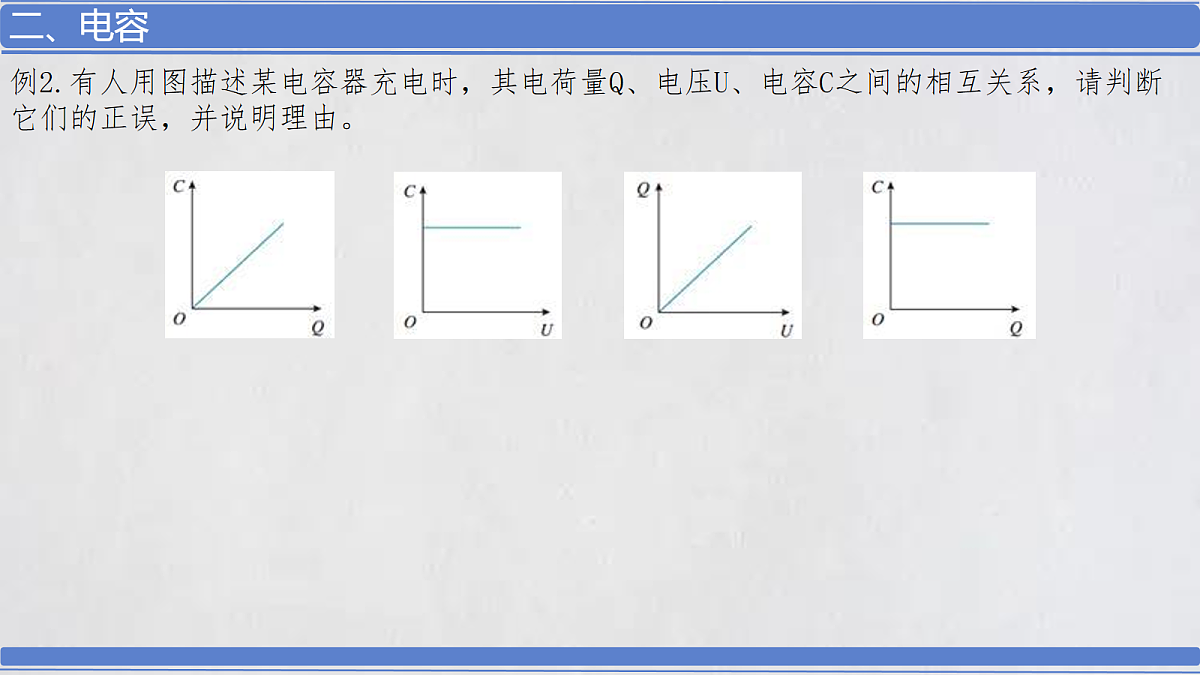

例2.有人用图描述某电容器充电时，其电荷量Q、电压U、电容C之间的相互关系，请判断 它们的正误，并说明理由。
固定电容器、可变电容器
圆柱形电容器、平行板电容器、球形电容器
空气电容器、真空电容器、云母电容器、电解电容器
3.电容器的击穿电压和额定电压
电容器两极板间的电压超过某一值时，电介质会被击穿，电容器损坏，这个极限电压称为电容器的击穿电压。
电容器正常工作时的电压。
由两块彼此绝缘、互相靠近的平行金属板组成。
两极板带电量等量异号，分布在两板的内侧。
板间形成匀强电场，方向垂直于板面，E=U/d
4.影响平行板电容器电容的因素：
①与平行金属板正对面积S成正比
②与平行金属板间距离d成反比
③与平行金属板间电介质有关
相对介电常量由电介质决定
6.平行板电容器的动态分析：
明确不变量Q不变，还是U不变
用C=εS/4πkd分析C的变化
用C=Q/U分析Q或U的变化
用E=U/d分析E的变化
（1）定电压问题：电容器始终与电源相连，U不变
通过充、放电以维持U不变
（2）定电荷问题：电容器充电后正负极板断开，Q不变
例3.如图所示,先接通S使电容器充电,然后断开S.当增大两极板间距离时,电容器所带电 荷量Q、电容C. 两板间电势差U,电容器两极板间场强E的变化情况是（ ） A. Q变小，C不变，U不变，E变小 B. Q变小，C变小，U不变，E不变 C. Q不变，C变小，U变大，E不变 D. Q不变，C变小，U变小，E变小
例4.一平行板电容器充电后与电源断开，正极板接地，在两极板间有一正电荷（电荷 量很小）固定在P点，如图所示，以E表示两极板间的场强，U表示电容器的电 压，EP表示正电荷在P点的电势能。若保持负极板不动，将正极板移到图中虚线所 示的位置，则（ ） A.U变小，E不变 B.E变大，EP变大 C.U变小，EP不变 D.U不变，EP不变
总结：寻找电势不变的基准点，求电势差，判断电势变化。
例5.如图所示,两块较大的金属板A. B相距为d,平行放置并与一电源相连,S闭合后,两板间 恰好有一质量为m,带电量为q的油滴处于静止状态,以下说法正确的是( ) A. 若将S断开，则油滴将做自由落体运动，G表中无电流 B. 若将A向左平移一小段位移，则油滴仍然静止，G表中有b→a的电流 C. 若将A向上平移一小段位移，则油滴向下加速运动，G表中有b→a的电流 D. 若将A向下平移一小段位移，则油滴向上加速运动，G表中有b→a的电流
7.平行板电容器中的动力学问题
例6.如图所示,平行板电容器的两极板A. B接于电池两极,一带正电的小球悬挂在电容器 内部,闭合S,电容器充电,这时悬线偏离竖直方向的夹角为θ,则下列说法正确的是 A. 保持S闭合，将A板向B板靠近，则θ不变 B. 保持S闭合，将A板向B板靠近，则θ变小 C. 断开S，将A板向B板靠近，则θ增大 D. 断开S，将A板向B板靠近，则θ不变
