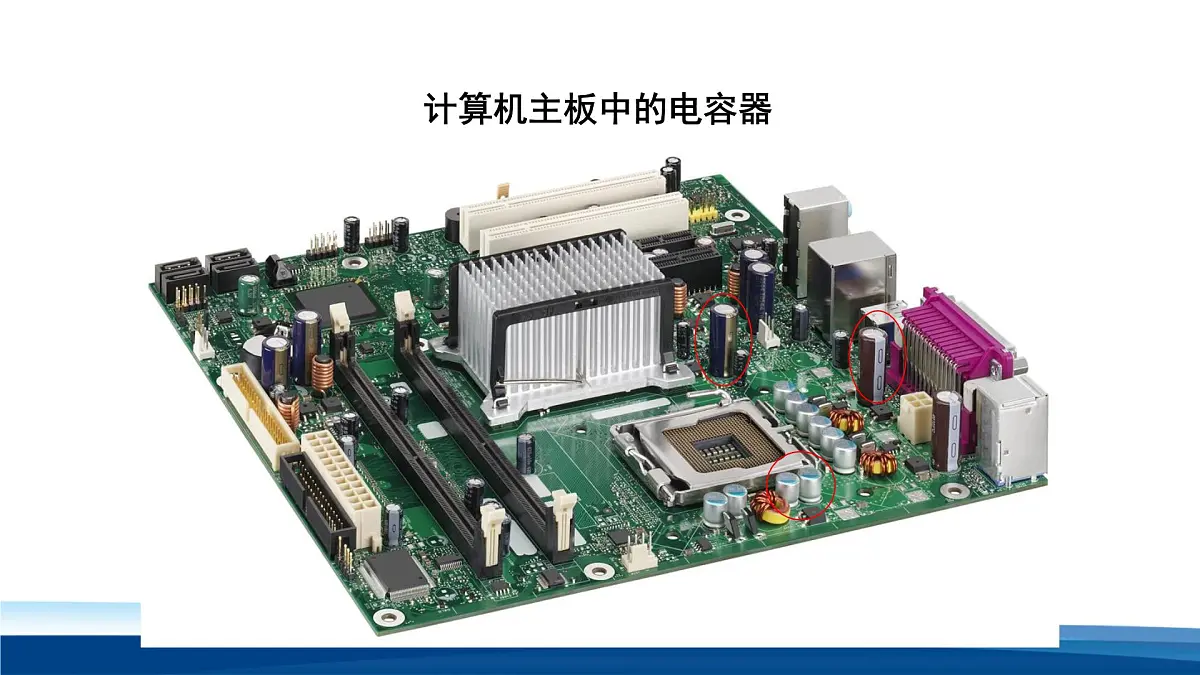

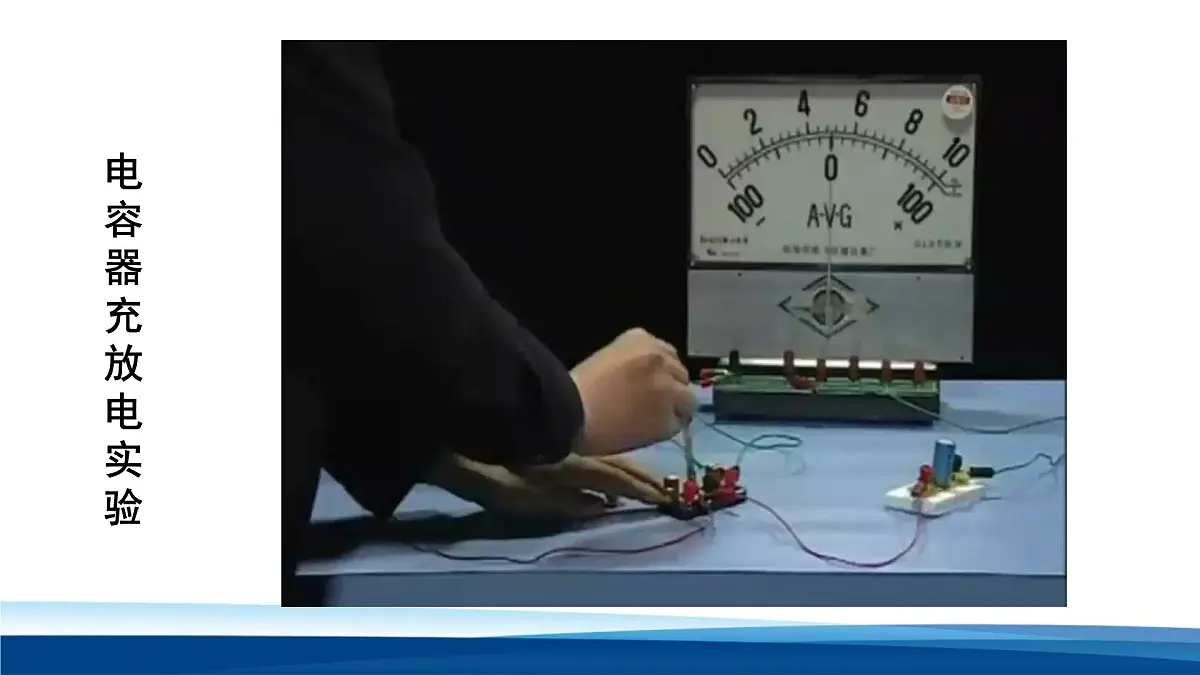

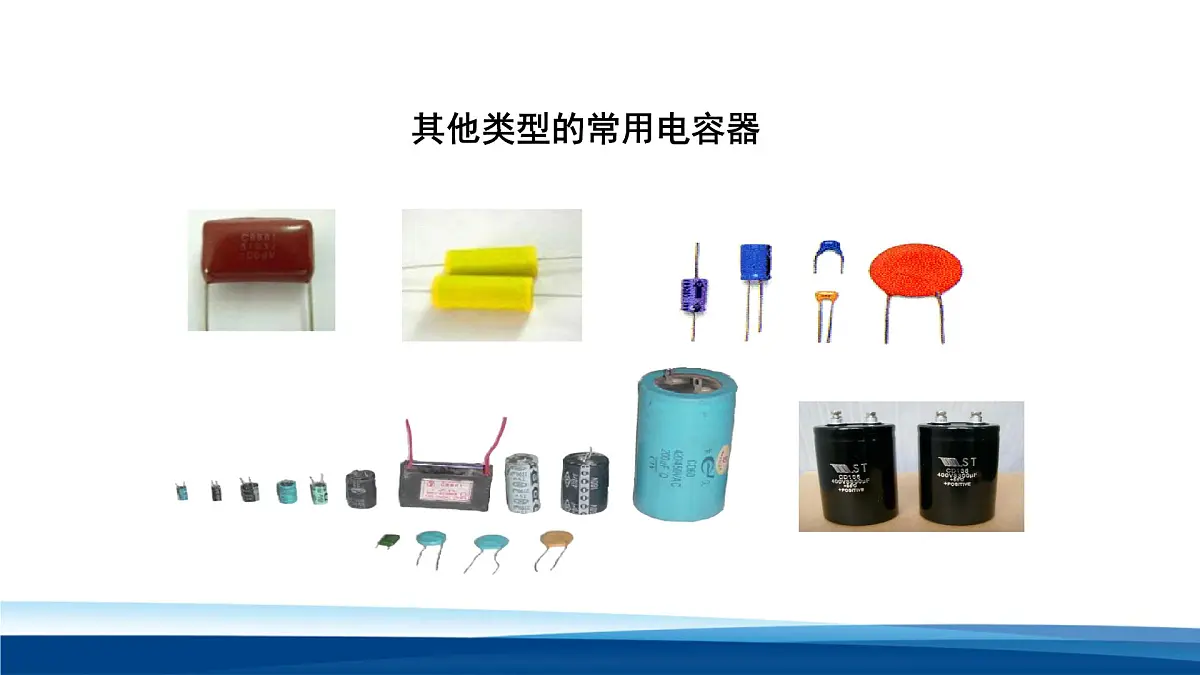

这是一份人教版 (2019)电容器的电容优秀ppt课件，共27页。PPT课件主要包含了计算机主板中的电容器，其他类型的常用电容器，电容器，平行板电容器，电介质，电容器的极板，电容器充放电实验，电容器的充电，正极板，负极板等内容，欢迎下载使用。

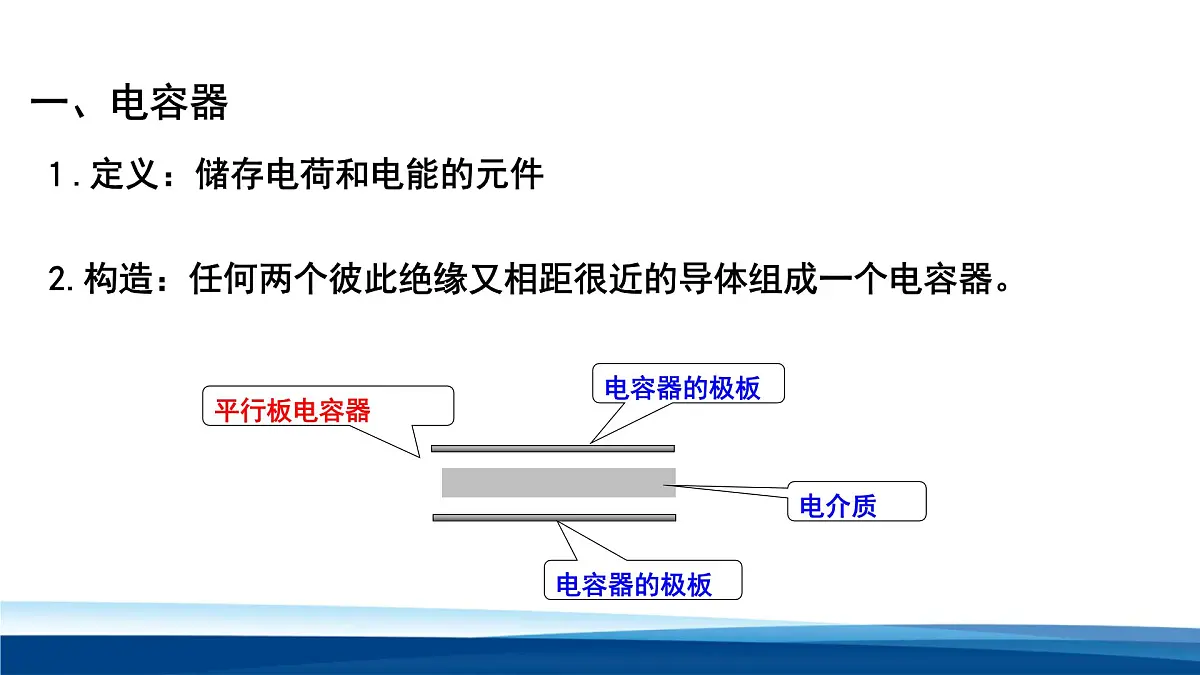

１.定义：储存电荷和电能的元件
2.构造：任何两个彼此绝缘又相距很近的导体组成一个电容器。

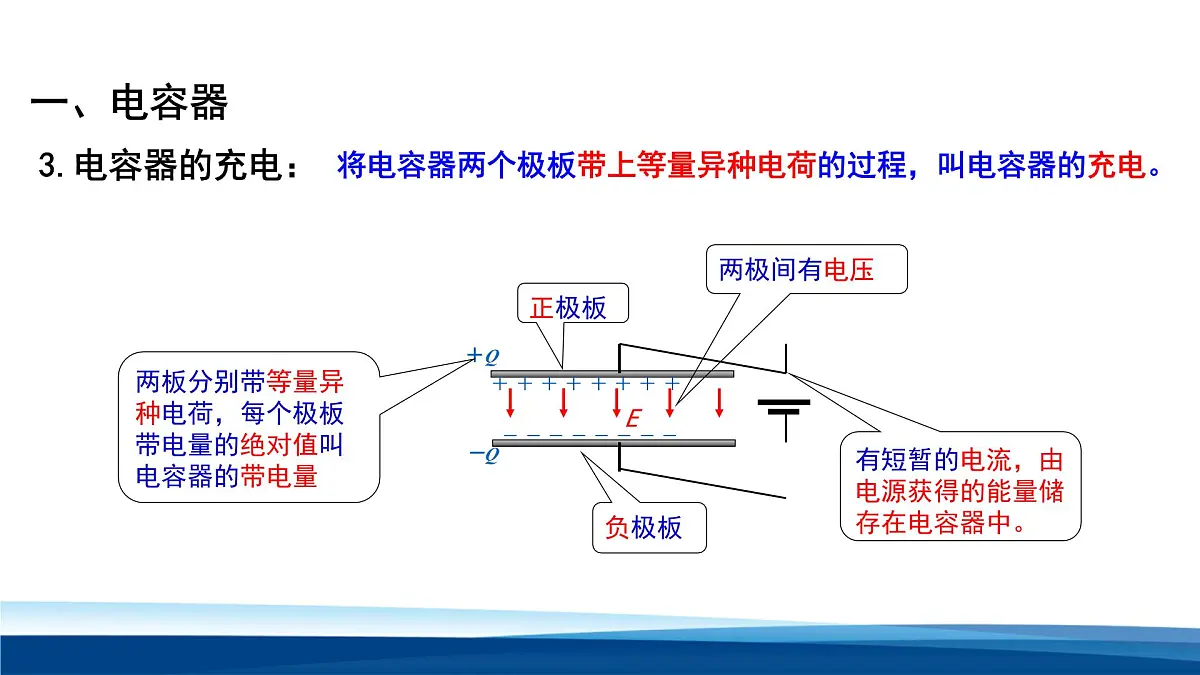

将电容器两个极板带上等量异种电荷的过程，叫电容器的充电。
有短暂的电流，由电源获得的能量储存在电容器中。
两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量

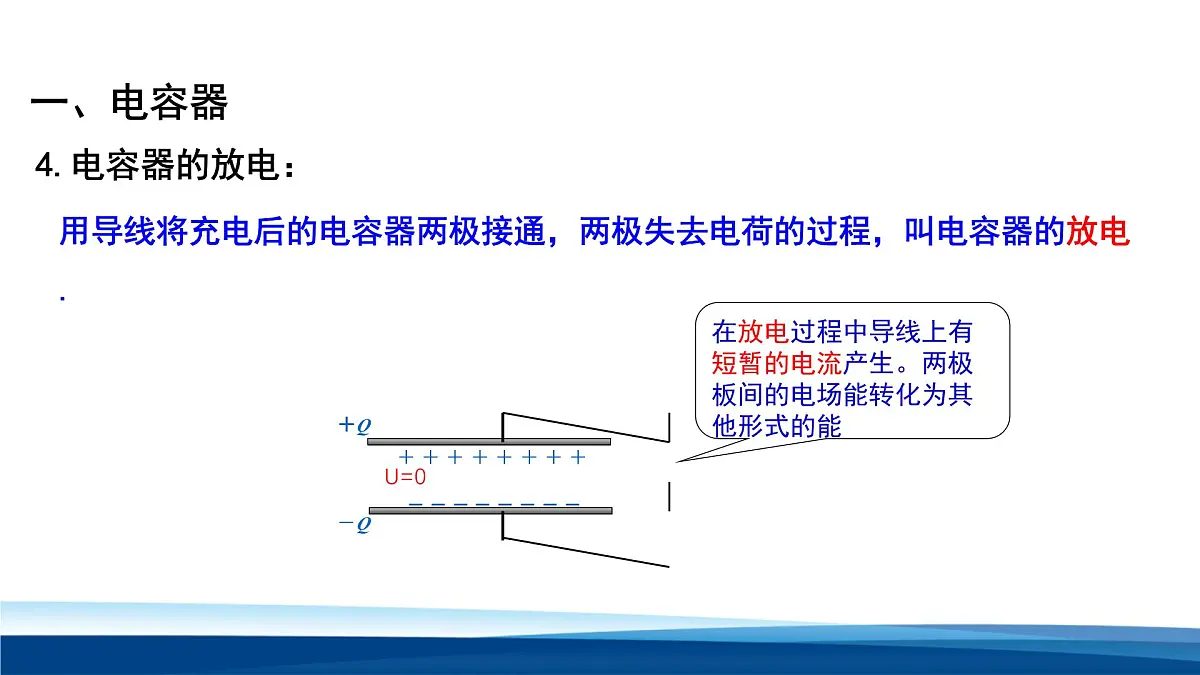

用导线将充电后的电容器两极接通，两极失去电荷的过程，叫电容器的放电.
在放电过程中导线上有短暂的电流产生。两极板间的电场能转化为其他形式的能

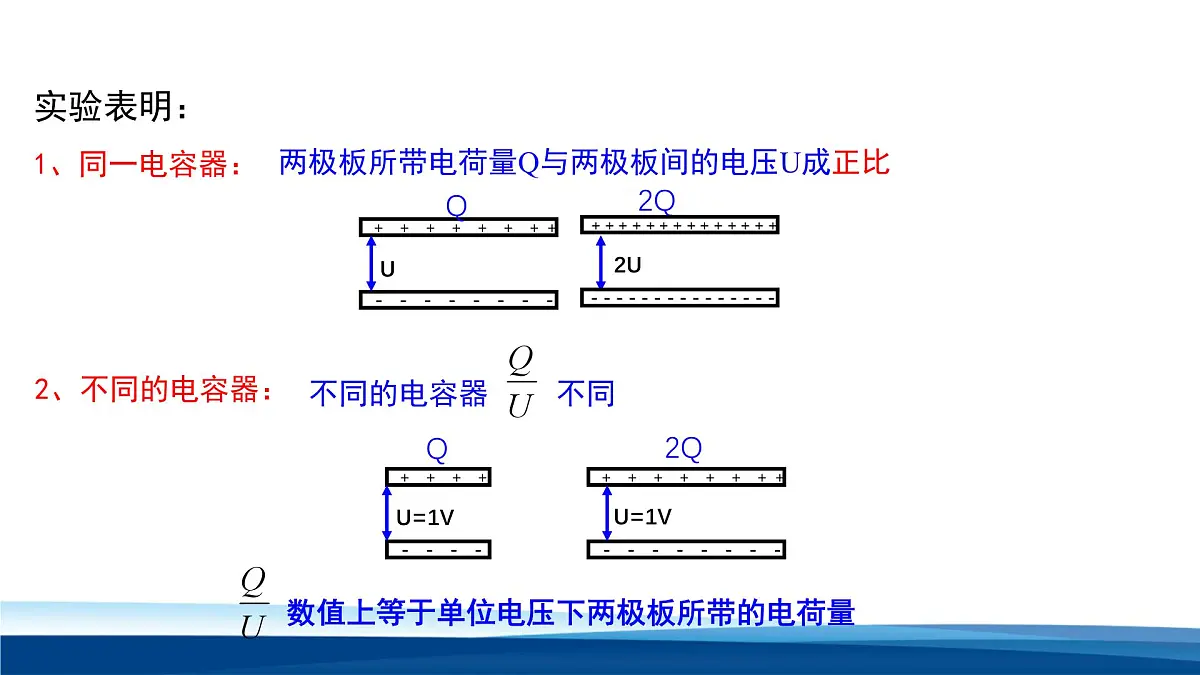

两极板所带电荷量Q与两极板间的电压U成正比
数值上等于单位电压下两极板所带的电荷量
电容器所带电荷量Q与电容器两极板间的电势差U的比值，叫电容器的电容.
当一个电容器带1C电量时，两极间电压是1V，那么这个电容器的电容就是1F
还有：微法（µＦ）、皮法（pＦ）
S越大，容纳水的本领越强
C越大，容纳电荷的本领越强
4.击穿电压和额定电压：
（1）加在电容器两极板上的电压不能超过某一个限度，超过这个限度，电介质将被击穿，这个电压称为击穿电压。
（2）电容器正常工作时两极板上的最大电压，称为额定电压。
外壳上标的电压是额定电压
探究影响平行板电容器电容的因素
4、平行板电容器的电容公式：
（1）聚苯乙烯电容器：
以聚苯乙烯薄膜为电介质，两层铝箔为极板.
用铝箔做一个极板，以铝箔上很薄的一层氧化膜为电介质，用浸过电解液的纸做另一个极板。
两极由两组铝片组成，固定的一组铝片叫做定片；可以转动的一组铝片叫做动片;空气为电介质。
转动动片，使两组铝片的正对面积发生变化，电容相应变化。
1．下列关于平行板电容器的说法，正确的是（　　）A．电容器带电荷量越多，电容越大B．电容器两板电压越小，电容越大C．电容器的电容与带电荷量成正比，与电压成反比D．随着电容器带电荷量的增加，电容器两极板间的电压也增大
2．某同学利用如图所示的实验电路观察电容器的充、放电现象，下列正确的是（　　）A．把开关S接1，电压表和电流表示数均逐渐增大B．把开关S先接1再断开，断开后电压表示数立即变为零C．电容器充电与放电过程，通过电流表的电流方向相同D．电容器放电过程，电压表和电流表示数均逐渐减小
3．对一电容器充电时电容器的电容C，带电荷量Q，电压U之间的关系图象如下图所示，其中正确的是( 　)
4．电容器是一种重要的电学元件，它能够储存电荷。电容器储存电荷的特性用电容表征。如图所示，在研究电容器充、放电的实验中，使开关S掷向1端，电源E对电容器C充电。下列图像中，能正确反映电容器充电过程中电流与时间、电荷量与电压关系的是（　　）
5．很多手机的指纹解锁功能利用了电容式指纹识别技术。如图所示，指纹识别传感器上有大量面积相同的小极板，当手指贴在传感器上时，指纹的凸起部分（叫“嵴”）及凹下部分（叫“峪”）与这些小极板形成大量大小不同的电容器．传感器给所有的电容器充电达到某一电压值后，电容器放电，根据放电快慢的不同来探测嵴和峪的位置，从而形成指纹图象数据，则（　　）A．沾水潮湿的手指不会影响正常解锁B．极板与指纹“嵴”部分形成的电容器电容较大C．极板与指纹“峪”部分形成的电容器放电较慢D．用打印好的指纹照片覆盖在传感器上面也能够实现指纹解锁
6．如图所示是一种通过测量电容器电容的变化，检测液面高低的仪器原理图，电容器的两个电极分别用导线接到指示器上，指示器可显示出电容的大小，下列关于该仪器的说法中正确的是（　　）A．金属芯线粗细决定电容的大小B．芯柱外套的绝缘管越厚，该电容器的电容越大C．该仪器中电容的两个电极分别是芯柱和电介质D．指示器显示出电容增大了，则电容器中液面升高了
7．研究与平行板电容器电容有关因素的实验装置如图所示。下列说法正确的是（　　）A．实验前，用丝绸摩擦过的玻璃棒与电容器a板接触，可使电容器a板带正电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大
8．在如图所示的电路中，P、Q为平行板电容器两个极板，G为静电计，开始时开关K闭合，静电计G的指针张开一定的角度。下列说法正确的是（　　）A．保持开关K闭合，将P向左移动少许，G的指针张开的角度变大B．保持开关K闭合，将P向下移动少许，G的指针张开的角度变小C．断开开关K，将P向左移动少许，G的指针张开的角度变大D．断开开关K，在P、Q之间插入陶瓷板，G的指针张开的角度变大
9．如图所示，有一个平行板电容器，A板带电荷量为+Q，B板接地，在A、B两板间的电场内有一固定点P。下列说法中正确的是（　　）A．若B板固定，A板下移，则P点的电场强度不变，P点电势不变B．若B板固定，A板下移，则P点的电场强度不变，P点电势升高C．若A板固定，B板上移，则P点的电场强度变大，P点电势降低D．若A板固定，B板上移，则P点的电场强度不变，P点电势升高
