九年级全册（2024）第十五章电与电路第五节探究：串、并联电路中电流、电压的特点课堂检测

展开

这是一份九年级全册（2024）第十五章电与电路第五节探究：串、并联电路中电流、电压的特点课堂检测，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

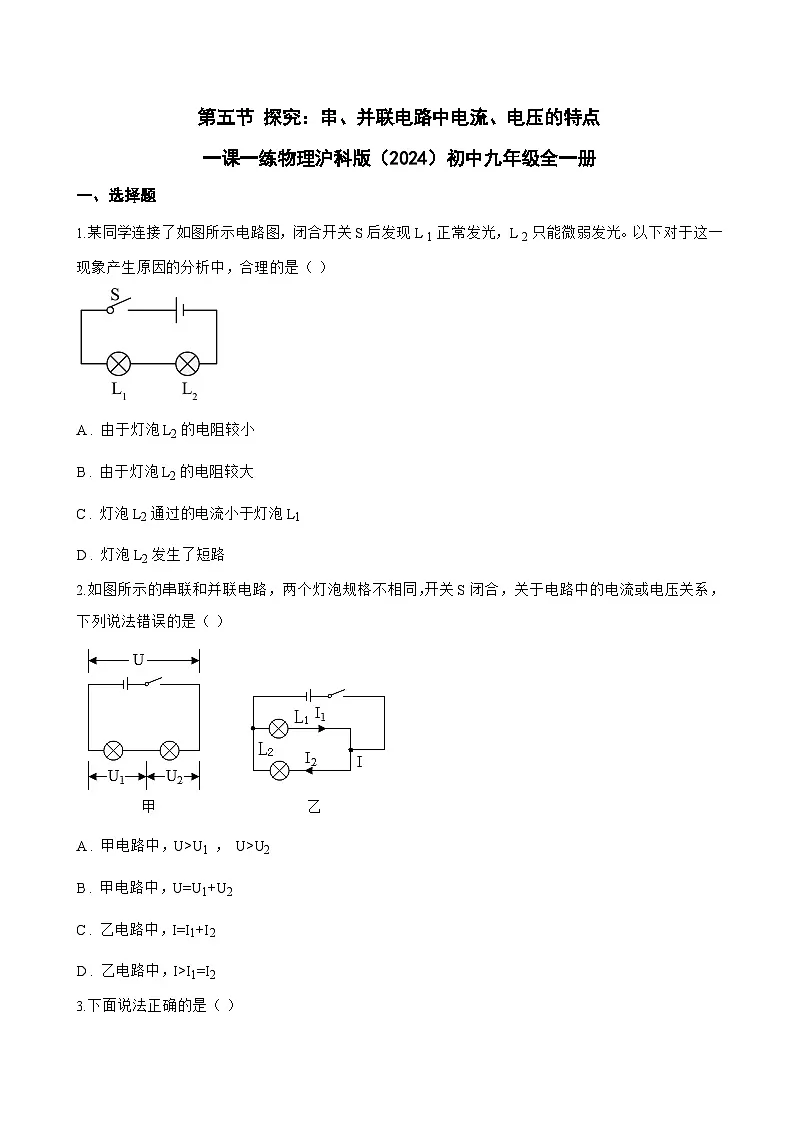

1.某同学连接了如图所示电路图，闭合开关S后发现L 1正常发光，L 2只能微弱发光。以下对于这一现象产生原因的分析中，合理的是（）

A . 由于灯泡L2的电阻较小
B . 由于灯泡L2的电阻较大
C . 灯泡L2通过的电流小于灯泡L1
D . 灯泡L2发生了短路
2.如图所示的串联和并联电路，两个灯泡规格不相同，开关S闭合，关于电路中的电流或电压关系，下列说法错误的是（）
A . 甲电路中，U>U1 ， U>U2
B . 甲电路中，U=U1+U2
C . 乙电路中，I=I1+I2
D . 乙电路中，I>I1=I2

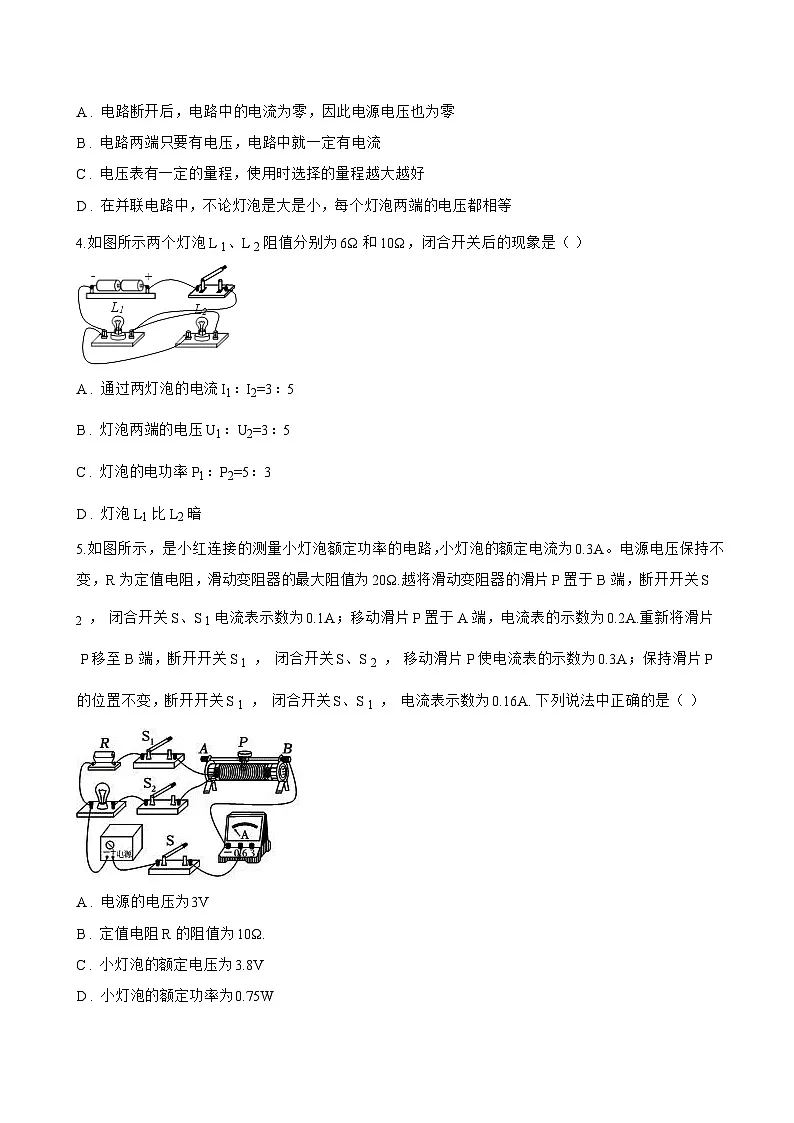

3.下面说法正确的是（）
A . 电路断开后，电路中的电流为零，因此电源电压也为零
B . 电路两端只要有电压，电路中就一定有电流
C . 电压表有一定的量程，使用时选择的量程越大越好
D . 在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
4.如图所示两个灯泡L 1、L 2阻值分别为6Ω和10Ω，闭合开关后的现象是（）
A . 通过两灯泡的电流I1：I2=3：5
B . 灯泡两端的电压U1：U2=3：5
C . 灯泡的电功率P1：P2=5：3
D . 灯泡L1比L2暗
5.如图所示，是小红连接的测量小灯泡额定功率的电路，小灯泡的额定电流为0.3A。电源电压保持不变，R为定值电阻，滑动变阻器的最大阻值为20Ω.越将滑动变阻器的滑片 P 置于B 端，断开开关 S 2 ，闭合开关S、S 1电流表示数为0.1A；移动滑片P置于A端，电流表的示数为0.2A.重新将滑片 P 移至 B 端，断开开关S 1 ，闭合开关S、S 2 ，移动滑片 P 使电流表的示数为0.3A；保持滑片P 的位置不变，断开开关S 1 ，闭合开关S、S 1 ，电流表示数为0.16A. 下列说法中正确的是（）
A . 电源的电压为3V
B . 定值电阻R 的阻值为10Ω.
C . 小灯泡的额定电压为3.8V
D . 小灯泡的额定功率为0.75W

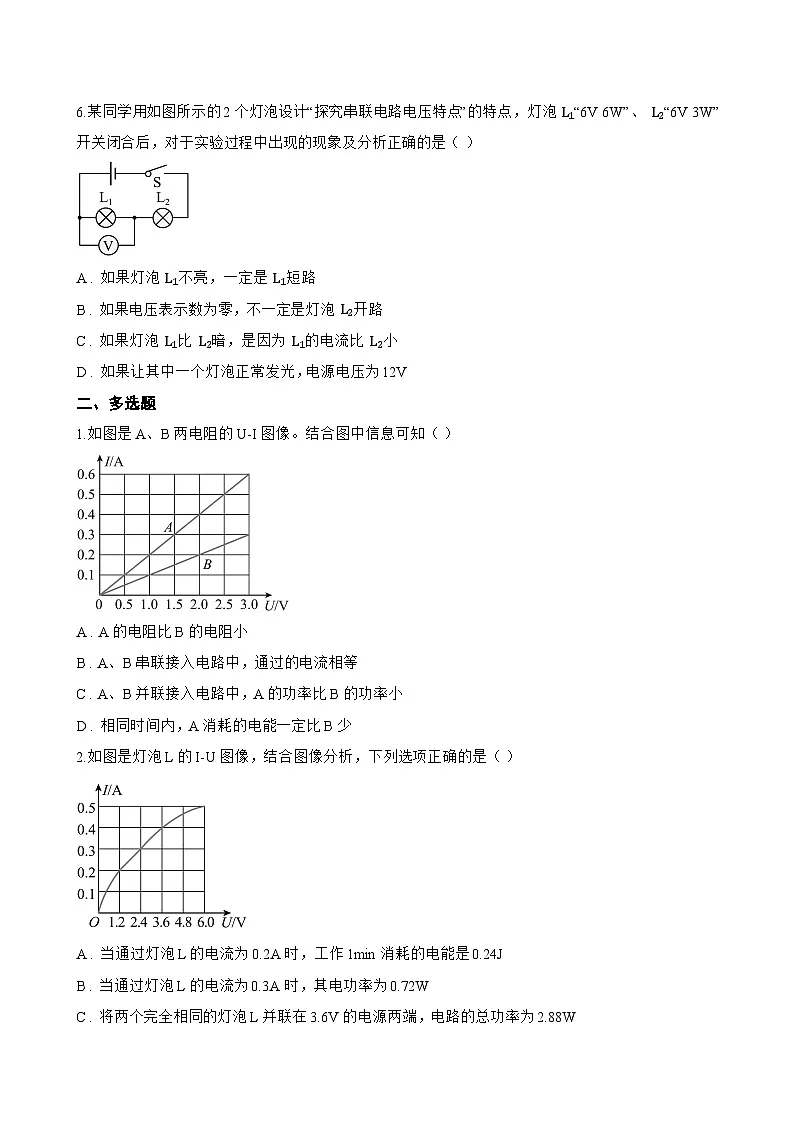

6.某同学用如图所示的2个灯泡设计“探究串联电路电压特点”的特点，灯泡 L1“6V 6W”、 L2“6V 3W”开关闭合后，对于实验过程中出现的现象及分析正确的是（）

A . 如果灯泡 L1不亮，一定是 L1短路
B . 如果电压表示数为零，不一定是灯泡 L2开路
C . 如果灯泡 L1比 L2暗，是因为 L1的电流比 L2小
D . 如果让其中一个灯泡正常发光，电源电压为12V
二、多选题
1.如图是A、B两电阻的U-I图像。结合图中信息可知（）
A . A的电阻比B的电阻小
B . A、B串联接入电路中，通过的电流相等
C . A、B并联接入电路中，A的功率比B的功率小
D . 相同时间内，A消耗的电能一定比B少
2.如图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（）
A . 当通过灯泡L的电流为0.2A时，工作1min消耗的电能是0.24J
B . 当通过灯泡L的电流为0.3A时，其电功率为0.72W
C . 将两个完全相同的灯泡L并联在3.6V的电源两端，电路的总功率为2.88W
D . 将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω
3.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ，三个电流表的示数分别为I 1、I 2、I 3 ，它的内部结构如图所，示以下对各数据的分析正确的是（）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
4.图甲是灯泡L和电阻R的I-U图像。将灯泡L和电阻R接入如图乙所示的电路中，只闭合开关S 1时，灯泡L的实际功率为1W。下列说法正确的是（）
A . 只闭合开关S1时，灯泡L的电阻为4Ω
B . 再闭合开关S2后，电流表的示数增大0.4A
C . 再闭合开关S2后，电路的总功率为1.4W
D . 再闭合开关S2后，在1min内电阻R产生84J热量
5.如图两电路中电源电压相同且均保持不变，R 1>R 2。闭合开关S，在甲电路中，通过R 1和R 2的电流分别为I 1、I 2 ， R 1和R 2两端电压分别为U 1、U 2。在乙电路中，通过R 1和R 2的电流分别为I 3、I 4 ， R 1和R 2两端电压分别为U 3、U 4。则下列判断正确的是（）
A . U1=U3 B . I3
