沪科版（2024）九年级全册（2024）第五节 探究：串、并联电路中电流、电压的特点授课课件ppt

这是一份沪科版（2024）九年级全册（2024）第五节 探究：串、并联电路中电流、电压的特点授课课件ppt，共29页。PPT课件主要包含了合作探究，解如图所示，所用灯泡规格相同，串联电路电流特点，并联电路电流特点等内容，欢迎下载使用。

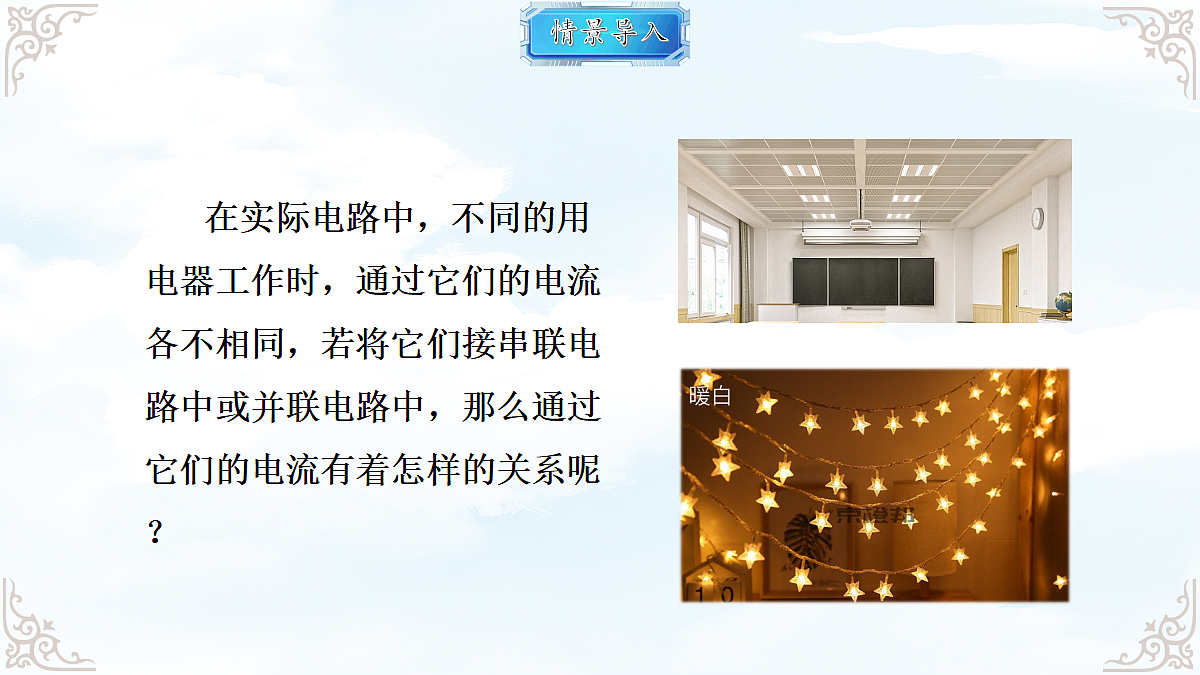

在实际电路中，不同的用电器工作时，通过它们的电流各不相同，若将它们接串联电路中或并联电路中，那么通过它们的电流有着怎样的关系呢？
河流常常只有一条水道，大江大河常常会出现干流和支流，干流和支流水的流速也不一样。对于电流来说，其路径是不是也有和这一样的特点呢？

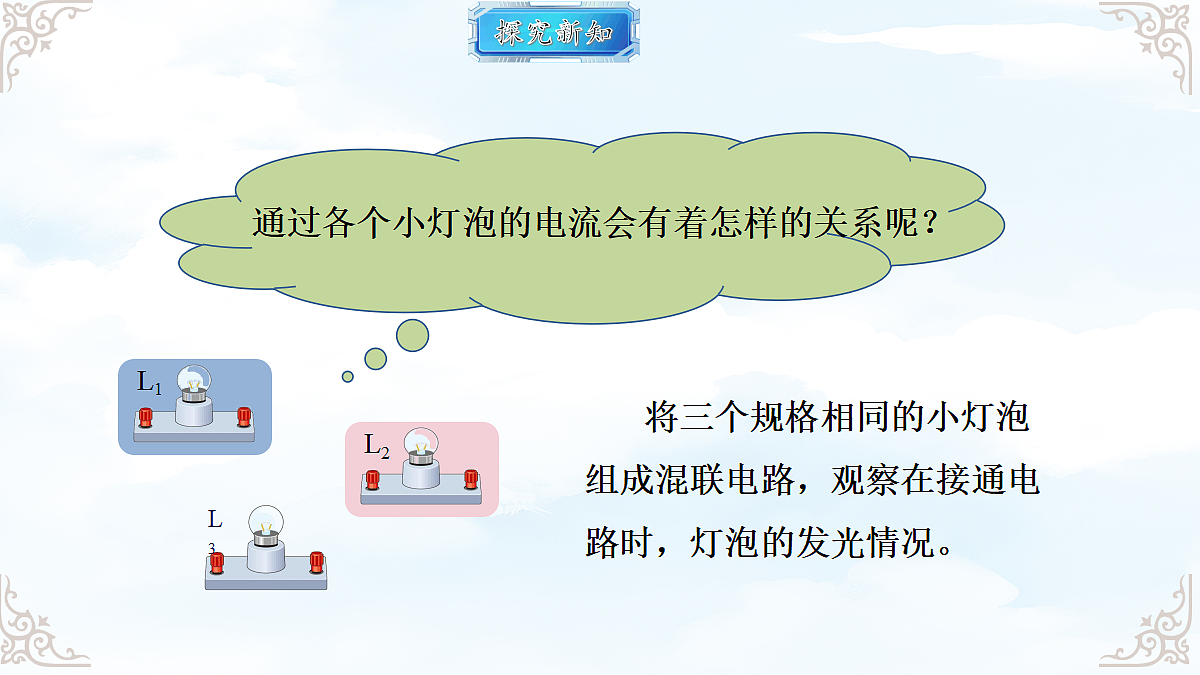

将三个规格相同的小灯泡组成混联电路，观察在接通电路时，灯泡的发光情况。
1.串联电路电流处处相等；2.串联电路中电流从正极出发越来越小；3.串联电路中的电流随导线的粗细有变化等。

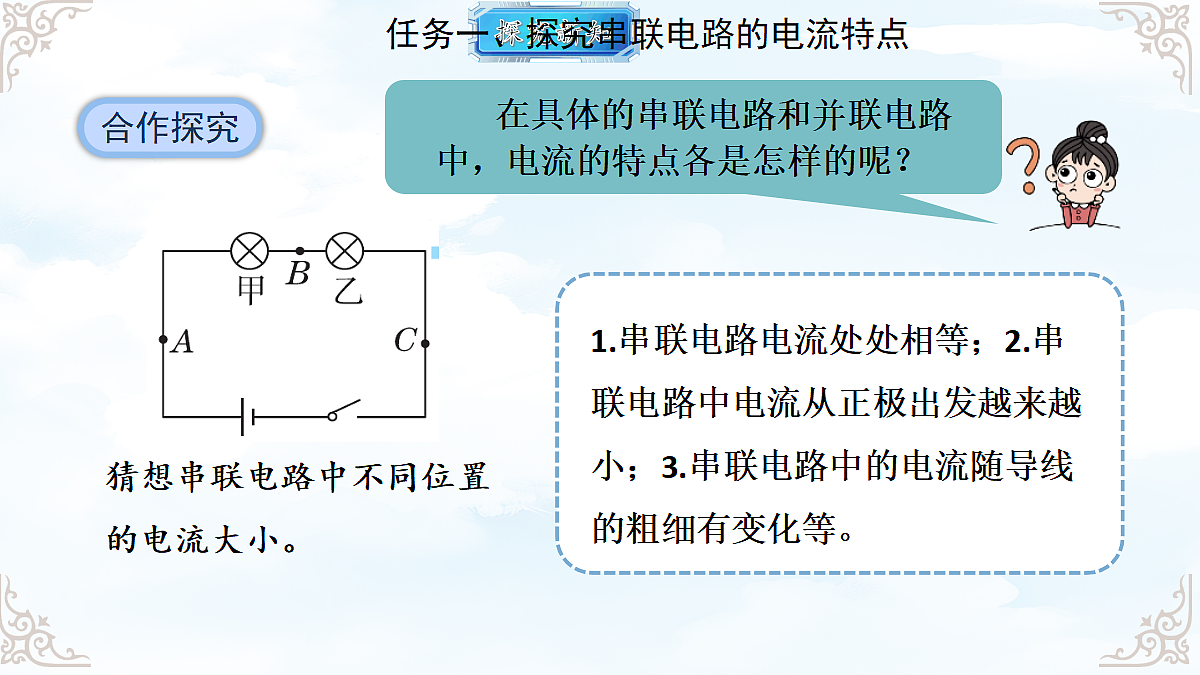

任务一、探究串联电路的电流特点
猜想串联电路中不同位置的电流大小。
根据电路图进行实验，分别测出A、B、C三点的电流，及时进行记录实验数据，然后进行比较。

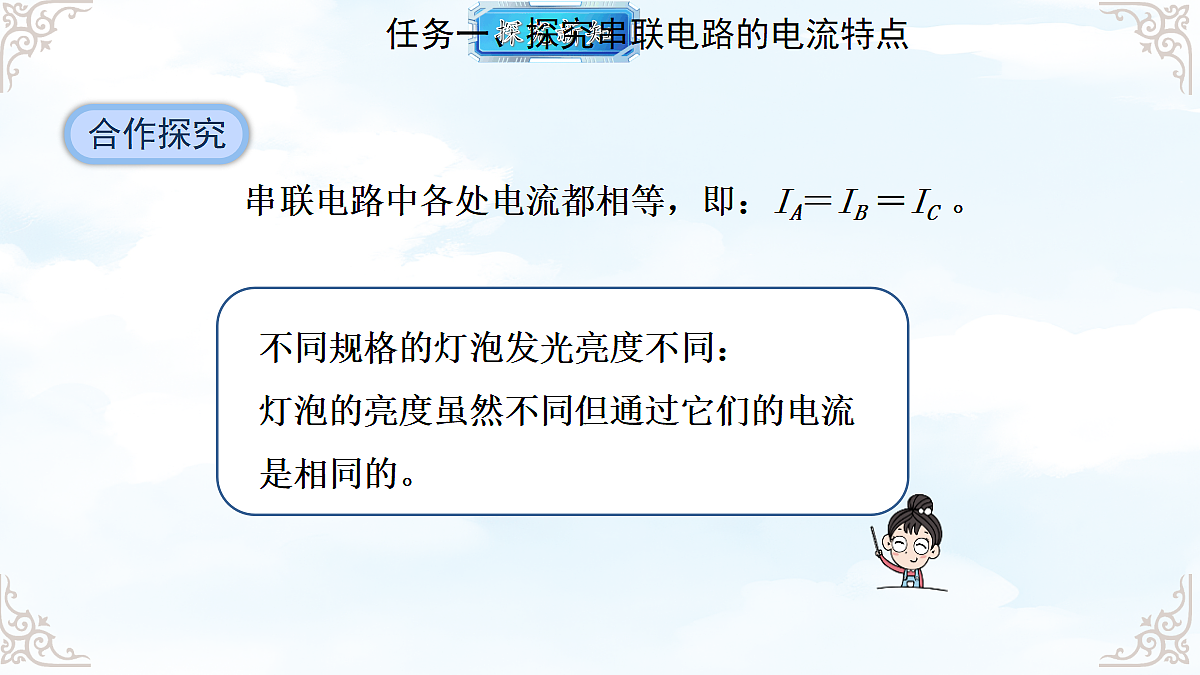

串联电路中各处电流都相等，即：IA＝IB ＝IC 。
不同规格的灯泡发光亮度不同：灯泡的亮度虽然不同但通过它们的电流是相同的。
猜想并联电路中不同位置的电流大小。
在并联电路中，干路电流和支路电流有什么关系？
1.并联电路干路电流和支路电流都相等；2.并联电路中各支路电流都相等；3.并联电路中的干路电流等于支路电流的和。
任务二、探究并联电路的电流特点
并联电路中干路电流等于各支路电流之和，即： IC ＝IA + IB 。
并联电路中，两个支路的电流是否相等？
知识点1 探究串联电路中电流、电压的特点
2.［2024·广东节选］探究串联电路中电压的规律。
（1）根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压______。②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以________________________。
改变电源电压并多次实验
知识点2 探究并联电路中电流、电压的特点
4.［2024·长春节选］在“探究并联电路中干路电流与各支路电流的关系”的实验中：
干路电流等于各支路电流之和
IC ＝IA ＝ IB ＝…
IC ＝IA+IB + …
