初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用课时练习

这是一份初中物理人教版（2024）九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用课时练习，文件包含第03讲串联和并联原卷版docx、第03讲串联和并联解析版docx等2份试卷配套教学资源，其中试卷共47页， 欢迎下载使用。

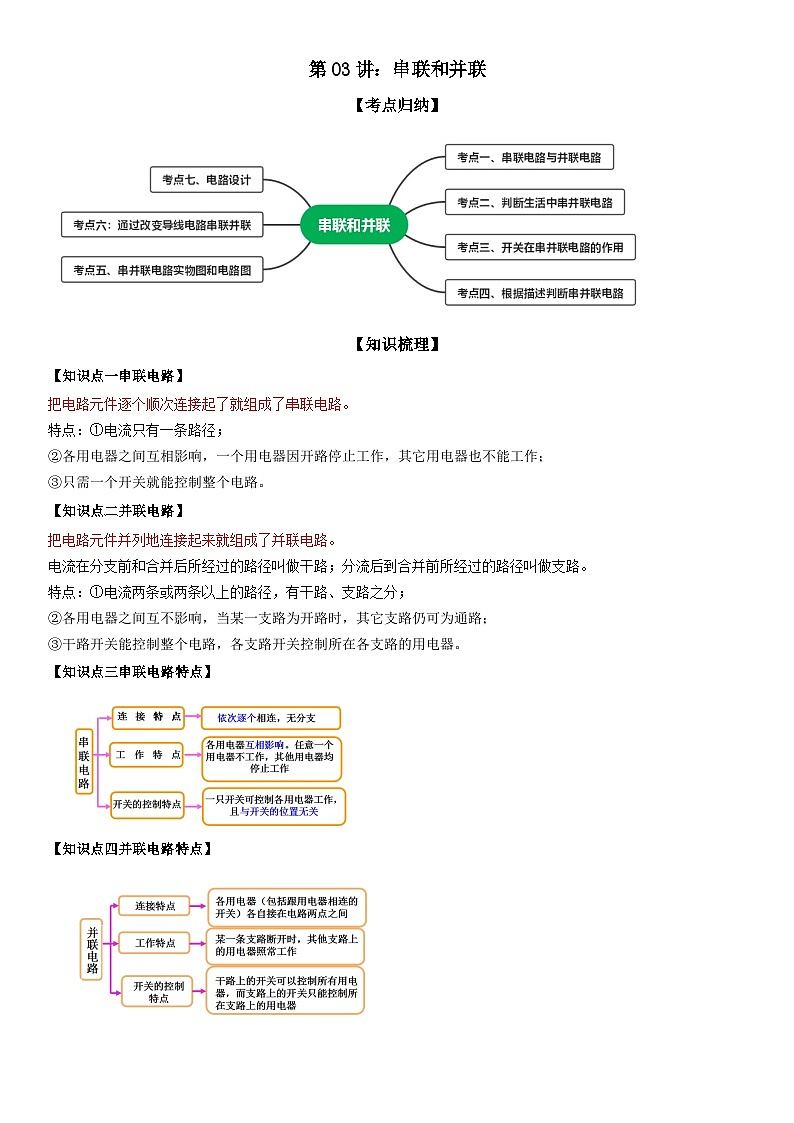

【知识梳理】
【知识点一串联电路】
把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；
③只需一个开关就能控制整个电路。
【知识点二并联电路】
把电路元件并列地连接起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
【知识点三串联电路特点】
【知识点四并联电路特点】

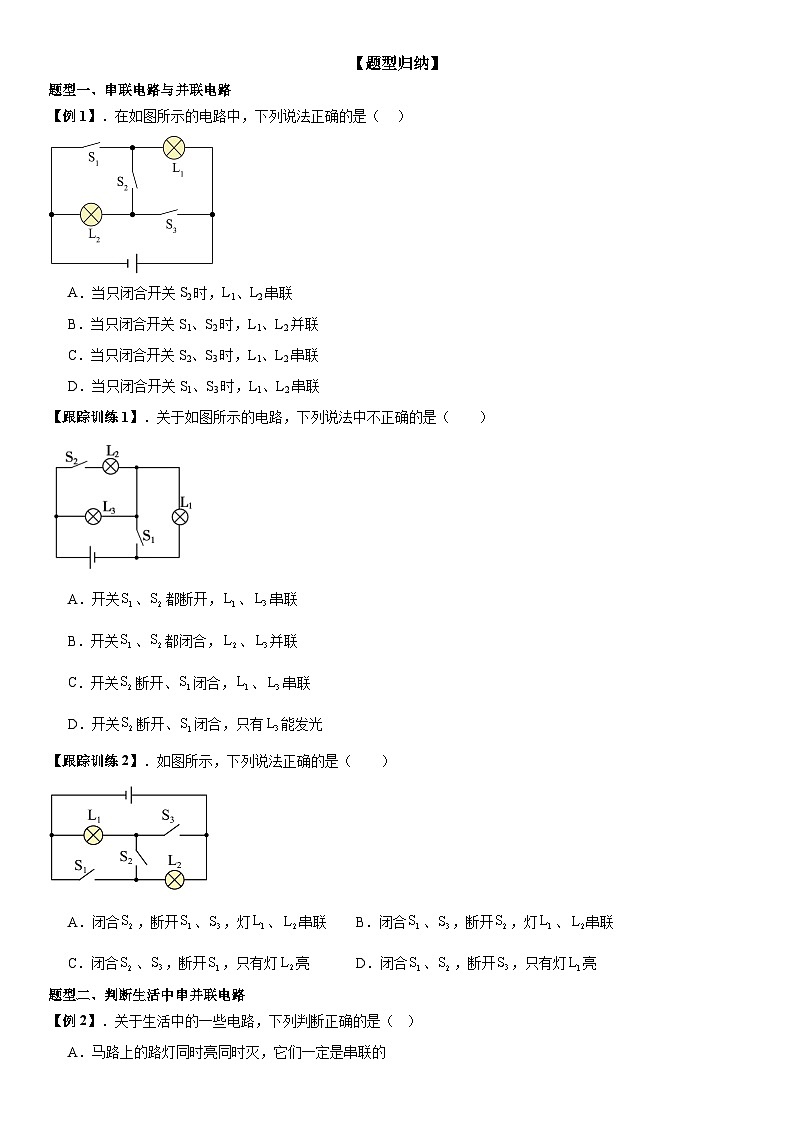

【题型归纳】
题型一、串联电路与并联电路

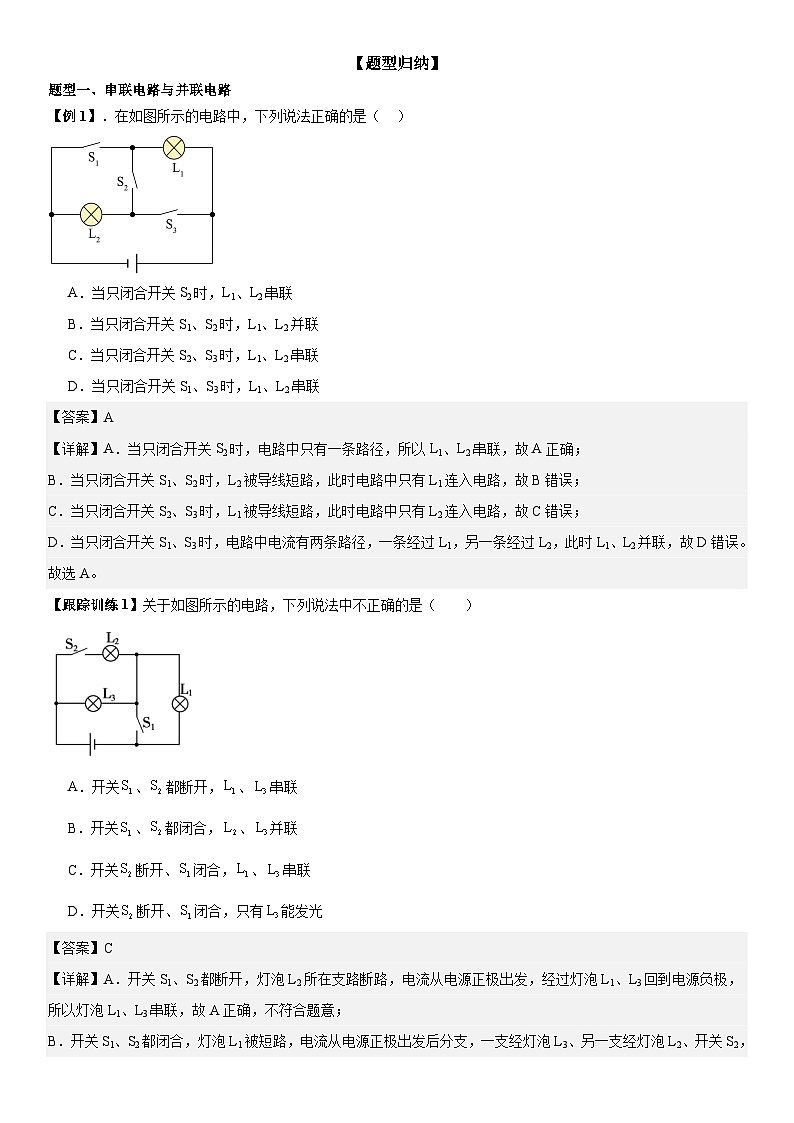

【例1】．在如图所示的电路中，下列说法正确的是（ ）
A．当只闭合开关S2时，L1、L2串联
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2、S3时，L1、L2串联
D．当只闭合开关S1、S3时，L1、L2串联
【跟踪训练1】．关于如图所示的电路，下列说法中不正确的是（ ）
A．开关、都断开，、串联
B．开关、都闭合，、并联
C．开关断开、闭合，、串联
D．开关断开、闭合，只有能发光

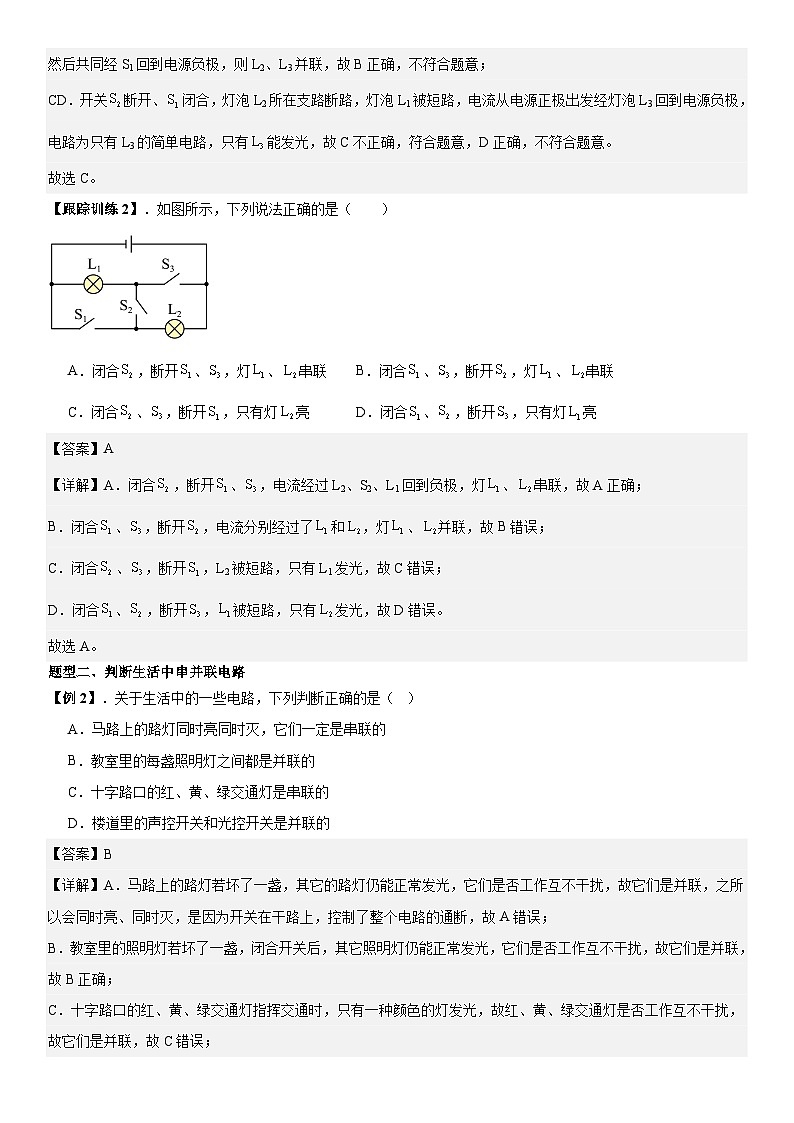

【跟踪训练2】．如图所示，下列说法正确的是（ ）
A．闭合，断开、，灯、串联B．闭合、，断开，灯、串联
C．闭合、，断开，只有灯亮D．闭合、，断开，只有灯亮
题型二、判断生活中串并联电路
【例2】．关于生活中的一些电路，下列判断正确的是（ ）
A．马路上的路灯同时亮同时灭，它们一定是串联的

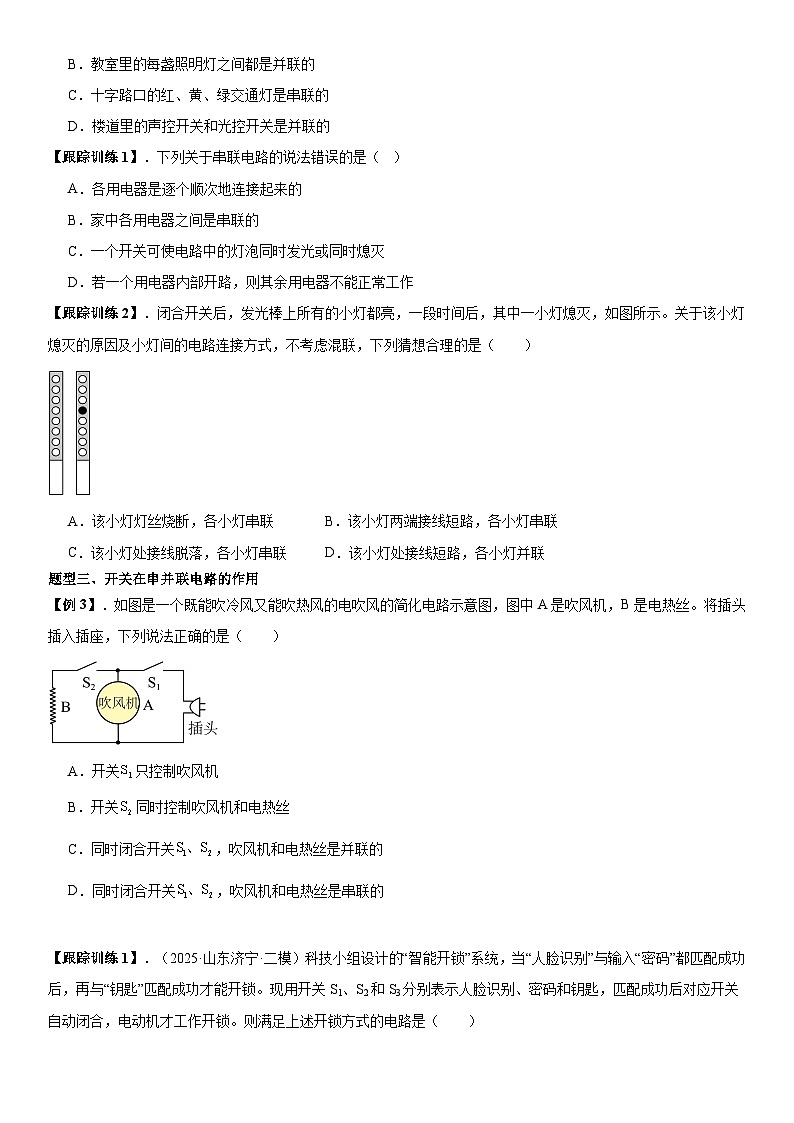

B．教室里的每盏照明灯之间都是并联的
C．十字路口的红、黄、绿交通灯是串联的
D．楼道里的声控开关和光控开关是并联的
【跟踪训练1】．下列关于串联电路的说法错误的是（ ）
A．各用电器是逐个顺次地连接起来的
B．家中各用电器之间是串联的
C．一个开关可使电路中的灯泡同时发光或同时熄灭
D．若一个用电器内部开路，则其余用电器不能正常工作
【跟踪训练2】．闭合开关后，发光棒上所有的小灯都亮，一段时间后，其中一小灯熄灭，如图所示。关于该小灯熄灭的原因及小灯间的电路连接方式，不考虑混联，下列猜想合理的是（ ）
A．该小灯灯丝烧断，各小灯串联B．该小灯两端接线短路，各小灯串联
C．该小灯处接线脱落，各小灯串联D．该小灯处接线短路，各小灯并联
题型三、开关在串并联电路的作用
【例3】．如图是一个既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是吹风机，B是电热丝。将插头插入插座，下列说法正确的是（ ）
A．开关只控制吹风机
B．开关同时控制吹风机和电热丝
C．同时闭合开关，吹风机和电热丝是并联的
D．同时闭合开关，吹风机和电热丝是串联的
【跟踪训练1】．（2025·山东济宁·二模）科技小组设计的“智能开锁”系统，当“人脸识别”与输入“密码”都匹配成功后，再与“钥匙”匹配成功才能开锁。现用开关S1、S2和S3分别表示人脸识别、密码和钥匙，匹配成功后对应开关自动闭合，电动机才工作开锁。则满足上述开锁方式的电路是（ ）
A．B．C．D．
【跟踪训练2】．（2025·广西桂林·二模）在某次知识竞赛中，有甲、乙、丙三名选手参加决赛。任何一名选手按自己面前的开关时，灯都会亮，图中符合要求的电路是（ ）
A．B．C．D．
题型四、根据描述判断串并联电路
【例4】．（2025·广东江门·三模）某自动售水机可以通过扫码支付，支付后“感应”开关闭合取水，还可以通过投币使“投币”开关闭合取水。下列电路符合要求的是（ ）
A．B．C．D．
【跟踪训练1】．（2025·福建厦门·二模）新一代国产CPU采用我国自主设计的系统和架构，无需依赖国外授权技术。CPU工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某一值时，外接电风扇（用M表示）开始工作辅助降温，下列电路图符合要求的是（ ）
A．B．C．D．
【跟踪训练2】．（2025·广东深圳·二模）高铁轨道中的螺丝会因振动而松动，为此小明设计了报警电路。其原理是：将螺丝（图中用虚线框表示，其电阻忽略不计）连接在电路中，发生松动时，它与导线间的连接被断开，灯L亮起，以及时提醒工人修理。以下电路图符合要求的是（ ）
A．B．C．D．
题型五、串并联电路实物图和电路图
【例5】．（24-25九年级上·四川达州·阶段练习）现有如图所示的电路元件和导线若干，要求两灯并联，S1闭合时，L2发光，S1、S2都闭合时，L1、L2都发光，S1断开、S2闭合时，两灯都不发光。请用导线将元件连接起来（导线不交叉）。
【跟踪训练1】．（21-22九年级上·四川遂宁·阶段练习）根据电路图连接实物。
【跟踪训练2】．（25-26九年级上·辽宁铁岭）将如图中的各器材用笔画代替导线连成电路，要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯，并在方框画出对应的电路图。
题型六：通过改变导线电路串联并联
【例6】．如图所示电路，开关控制的是灯，请改动一根导线，使得开关控制灯。（在去除的导线上画“×”，并连上正确的导线，导线不得交叉）
【跟踪训练1】．小刚在实验室做连接并联电路的实验时，连接了如图所示的电路。请你在图中只改动一根导线，使小灯泡和小电动机并联。在改接处打“×”，并把正确的导线连接在电路中。
【跟踪训练2】．（20-21九年级上·重庆）按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。
(1)使开关 S 只控制小灯泡 L1。
(2)使开关 S 控制所有小灯泡，且灯泡是并联连接。
题型七、电路设计
【例7】．火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图。
【跟踪训练1】．（25-26九年级上·江苏·期中）(1)如图是冰箱内部的简化电路图，在相应的虚线框内填上电动机（压缩机）和电灯符号；
(2)如图甲所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成，在图乙的虚线框中设计出符合上述要求的智能锁电路。
【跟踪训练2】．某学校建教学楼、实验楼、图书馆楼各一幢，每幢楼需要安装一个电铃，以便传递作息时间的信息，要求三个电铃用一个单刀多掷开关控制，同时每个电铃的工作互不影响，请你设计一个电路的原理图，电路元件如图所示。（导线用笔画线表示）
【高分演练】
一、单选题
1．在如下所示的四个电路图中，开关闭合后，能使小灯泡和都发光的是（ ）
A．B．
C．D．
2．如图所示的四个电路中，开关S闭合后，电源被短路的电路是（ ）
A．B．C．D．
3．小明想通过一个开关同时控制两个灯泡的发光情况，那么这两个灯泡（ ）
A．只能是串联B．只能是并联
C．串联和并联都可以D．串联和并联都不行
4．下列说法中不正确的是（ ）
A．只闭合开关时，灯、串联
B．只闭合开关、时，灯、并联
C．只闭合开关、时，灯、并联
D．同时闭合开关时，电源短路
5．电动自行车两刹车手柄中各有一只开关和，在行驶过程中用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，下列电路符合要求的是（ ）
A．B．C．D．
6．关于并联电路，下列说法正确的是（ ）
A．在并联电路中的两个小灯泡不能够同时亮，同时熄灭
B．并联电路中开关控制所有用电器
C．并联电路中各支路之间有时会发生干扰
D．并联电路中各支路之间互不干扰
7．（2025·江苏镇江·中考真题）安全带可有效保护驾乘人员的安全。某模拟安全带未系提示系统中，当乘客坐在座椅上时，开关闭合；若系好安全带，则开关闭合。设计要求如下：乘客未系安全带时，仪表盘上的指示灯L亮起；系上安全带时，指示灯L熄灭。下列电路图中符合设计要求的是（ ）
A．B．C．D．
8．（2025·江苏宿迁·中考真题）跨学科实践活动中，学习小组为某居民小区设计“图书自动借阅机”，通过刷卡（相当于闭合开关）或人脸识别（相当于闭合开关）都可以使电动机工作，完成借阅服务；当天黑时，光控开关闭合还可以提供照明。下列电路符合设计要求的是（ ）
A．B．C．D．
9．（2025·安徽滁州·三模）为了提醒驾驶员系好安全带，汽车一般都有安全带语音提示器，其工作原理如图所示。当驾驶员坐在驾驶座上未系好安全带时，语音提示器会发出语音提示，直到系好安全带后，语音提示器才不工作。下列说法中正确的是（ ）
A．驾驶员坐在驾驶座上时，开关S2闭合，未系安全带时，开关 断开
B．驾驶员坐在驾驶座上时，开关S1闭合，未系安全带时，开关 断开
C．驾驶员坐在驾驶座上时，开关S2闭合，系好安全带时，开关 闭合
D．驾驶员坐在驾驶座上时，开关S1闭合，系好安全带时，开关 断开
10．（2025·安徽·中考真题）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设计了如图所示的电路，、为单刀双掷开关，、为指示灯。规定电流从电动机M的左端流入，电动机正转。下列说法正确的是（ ）
A．接、接时，、均发光，电动机不转
B．接、接时，只有发光，电动机反转
C．接、接时、只有发光，电动机反转
D．接、接时、、均发光，电动机正转
二、填空题
11．（25-26九年级上·吉林长春·阶段练习）如图所示，要使灯L1和L2串联，应闭合开关 ，断开 ；要使灯L1和L2并联，应闭合开关 ，断开 。
12．（25-26九年级上·吉林四平·阶段练习）如图所示的电路中：
(1)若闭合开关，断开开关和，则小灯泡、的连接方式为 ；
(2)若闭合开关和，断开开关，则小灯泡 、小灯泡 ；（选填“发光”或“不发光”）
(3)若开关、、均闭合，则电路为 ，此时电源将会被烧毁。
13．在实验室里，小明连接了如图所示的电路。
(1)若闭合开关，能发光的灯泡是 ；
(2)请你拆去一根导线（在图上用“×”表示拆去），再补上一根导线使开关闭合后，3个灯泡同时发光且均并联在电路中。
14．下图是一种课间音乐定时播放装置的原理图。
（1）定时开关S闭合时，播放器中 （选填“有”或“没有”）电流通过，原因是 ；
（2）当设定时间一到，定时开关S自动断开，播放器自动播放音乐；
（3）若电路中某处出现断路故障，导致播放器无法工作，则断路故障可能出现在 （选填“a”或“b”）处；若断路故障出现在另一处，会产生的现象是 。
15．拆弹专家进行引爆装置拆除训练，引爆装置的模型如图所示，当起爆器中有电流通过时就会引起爆炸。起爆前定时开关是 （选填“闭合”或“断开”）的；设定起爆时间一到，定时开关会自动由一种状态切换成另一种状态而发生爆炸，为使引爆装置停止工作，拆弹专家应在图中 （选填“a”或“b”）处剪断导线， （选填“能”或“不能”）用拆除电池的办法代替剪线。
16．如图所示，箭头表示闭合开关S1、S2后电路中电流的方向，电流有 条路径，所以灯泡L1、L2是 （选填“串联”或“并联”）的，再断开开关S1，灯泡L1 ，灯泡L2 。（后两空均选填“发光”或“不发光”）
三、作图题
17．根据实物图，在虚线框内画出电路图。
18．（25-26九年级上·湖南·期中）(1)根据实物图，在虚线框内画出对应的电路图。（电铃用符号“”表示）
(2)请根据图甲中的电路图，用笔画线代替导线连接好图乙中的实物电路。
19．（2025·山东济南·中考真题）如图为一个具有按摩和加热功能的家用足浴盆，其内部电路元件可简化为两个开关、一个电动机和一个发热电阻，电动机和发热电阻既可以单独工作，又可以同时工作。请在相应位置画出此家用足浴盆内部元件的简化电路图（电源部分已画出）。
20．（25-26九年级上·江苏·期中）按题目要求作图。
(1)根据图中的电流流向，在图中添加电流表和电源的电路符号使电路成为并联电路；
(2)根据甲图中的实物图，在如图乙所示的虚线框内画出相应的电路图。
21．小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路。无论是楼上或楼下都可以任意开灯、熄灯，既可以在楼下开灯到楼上熄灯，又可以在楼上开灯到楼下熄灯，请你根据小明设计的意图，用笔画线代替导线完成电路。
四、综合题
22．图甲为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
(1)这车钥匙实质相当于一个 ，电动车左右转向灯的连接方式是 （选填“串联”或“并联”）。给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）。
(2)图乙是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图丙是电动车的局部电路图，其中控制器是指电动车中利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会形成 （选填“通”“断”或“短”）路，造成 （选填“蓄电池”“控制器”或“充电插口”）损坏。
(3)电动自行车两刹车手柄（如图丁）中各有一只开关和，在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是______。
A．B．
C．D．
23．为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
(1)图甲中汽车变阻器上旋钮滑片的材料应选用 （选填“导体”或“绝缘体”）；汽车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于 。
(2)图甲中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，则图乙电路中M、N应分别与旋钮变阻器的 （选填“E、O”“O、F”或“E、F”）接线柱相连。
(3)汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
24．（24-25九年级上·广东深圳·阶段练习）“国庆”假期，小星一家驾驶油电混合动力汽车外出旅游。在驾驶过程中遇到了雾霾天气，雾霾天气的主要污染物是。是空气中直径小于等于的悬浮颗粒物。
(1)室外空气中的主要来自于矿物燃料燃烧后的废气。在空中做无规则运动 （选填“属于”或“不属于”）扩散现象。于是小星爸爸打开了空气净化器，其原理如图1所示。闭合开关、后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有 的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为 ；
(2)小星发现，汽车在转弯前，爸爸拨动转向横杆，汽车同侧前后两个转向灯同时亮、同时灭，但其中一个损坏时，另外一个仍能正常工作，则转向横杆相当于电路中的 （选填“电源”、“开关”或“用电器”）。经过十字路口时，交通指挥灯有序指挥车辆和行人（如图2），路口交通指示灯是 （选填“串联”或“并联”）的；
(3)小星发现轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作。S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关或受压后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关或断开，安全带指示灯熄灭同时铃不响，图3中的电路设计符合要求的是______；
A．B．C．D．
(4)该混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电。在某次测试中，蓄电池储存的电能为，由内燃机提供能量，若所用燃料的热值为，共消耗8kg燃料，则这些燃料完全燃烧放出的热量是 J；汽车牵引力做功，同时蓄电池的电能增加了，则内燃机的效率是 。
