人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用教学设计

这是一份人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用教学设计，共11页。教案主要包含了教材版本，教学目标，教学重难点，教学准备，教学过程，教学评价，教学反思等内容，欢迎下载使用。
一、教材版本、课时、对应课标
教材版本：新人教版九年级物理全册（第十七章第 4 节）
课时：1 课时（45 分钟）
对应课标：能运用欧姆定律分析串、并联电路的特点，推导串、并联电路中总电阻与各分电阻的关系；能运用串、并联电路规律和欧姆定律解决简单的电路计算问题；通过实验验证电路规律，体会理论推导与实验验证的联系（新课标 “电和磁” 主题相关要求）
二、教学目标
物理观念：学生能运用欧姆定律推导串联电路总电阻公式（R总=R1+R2）和并联电路总电阻公式（1/R总=1/R1+1/R2）；能区分串、并联电路中总电阻与分电阻的大小关系（串联总电阻大于任一分电阻，并联总电阻小于任一分电阻）；能运用欧姆定律和串、并联电路规律进行简单的电路计算（如求电流、电压、电阻）。
科学思维：通过推导串、并联电路总电阻公式，培养逻辑推理和数学运算能力；在分析复杂电路时，学会将其简化为串、并联基本电路，提升模型建构能力；通过理论推导与实验验证相结合，体会科学探究的严谨性。
科学探究：经历 “理论推导 — 实验验证 — 结论应用” 的过程，学会设计实验验证总电阻公式（如用伏安法测量串联 / 并联电路的总电阻），能分析实验数据与理论值的差异，提升实验设计和数据分析能力。
科学态度与责任：在推导和实验中培养严谨认真的科学态度，通过小组合作增强团队协作意识；认识欧姆定律在电路设计、电器制造中的应用，体会物理规律对生产生活的指导作用，增强科技应用意识。

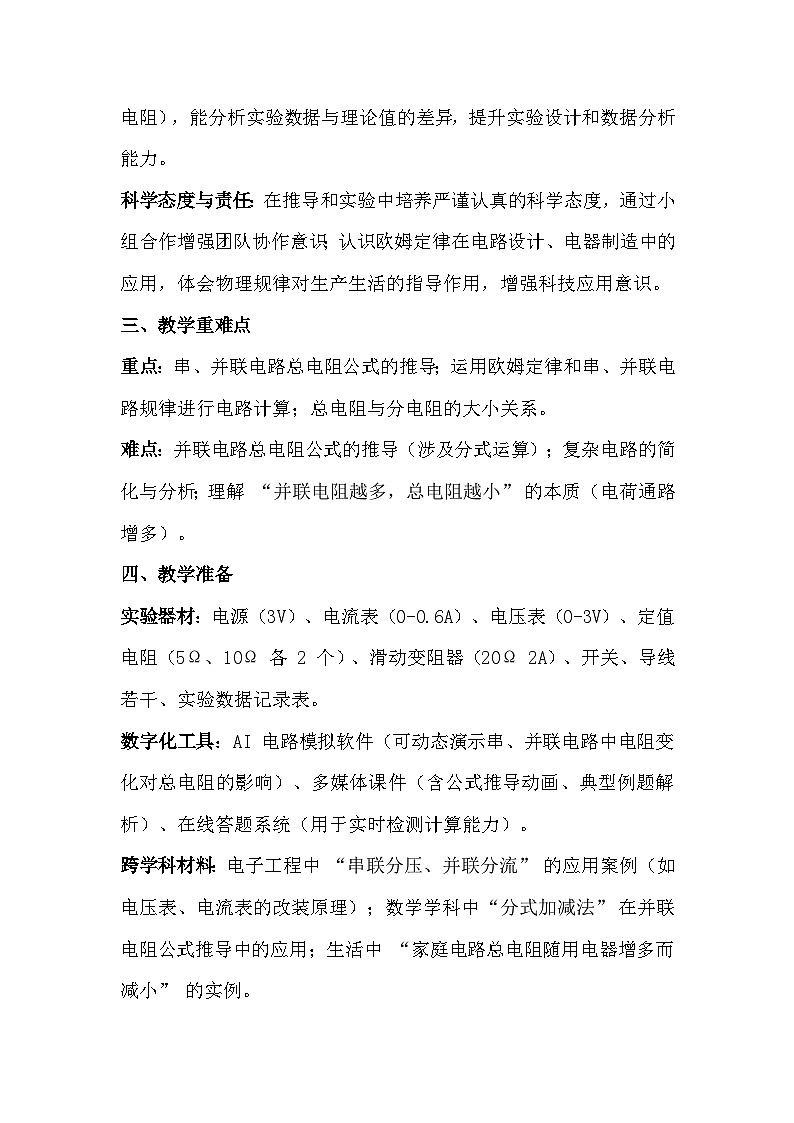

三、教学重难点
重点：串、并联电路总电阻公式的推导；运用欧姆定律和串、并联电路规律进行电路计算；总电阻与分电阻的大小关系。
难点：并联电路总电阻公式的推导（涉及分式运算）；复杂电路的简化与分析；理解 “并联电阻越多，总电阻越小” 的本质（电荷通路增多）。
四、教学准备
实验器材：电源（3V）、电流表（0-0.6A）、电压表（0-3V）、定值电阻（5Ω、10Ω 各 2 个）、滑动变阻器（20Ω 2A）、开关、导线若干、实验数据记录表。
数字化工具：AI 电路模拟软件（可动态演示串、并联电路中电阻变化对总电阻的影响）、多媒体课件（含公式推导动画、典型例题解析）、在线答题系统（用于实时检测计算能力）。
跨学科材料：电子工程中 “串联分压、并联分流” 的应用案例（如电压表、电流表的改装原理）；数学学科中 “分式加减法” 在并联电阻公式推导中的应用；生活中 “家庭电路总电阻随用电器增多而减小” 的实例。

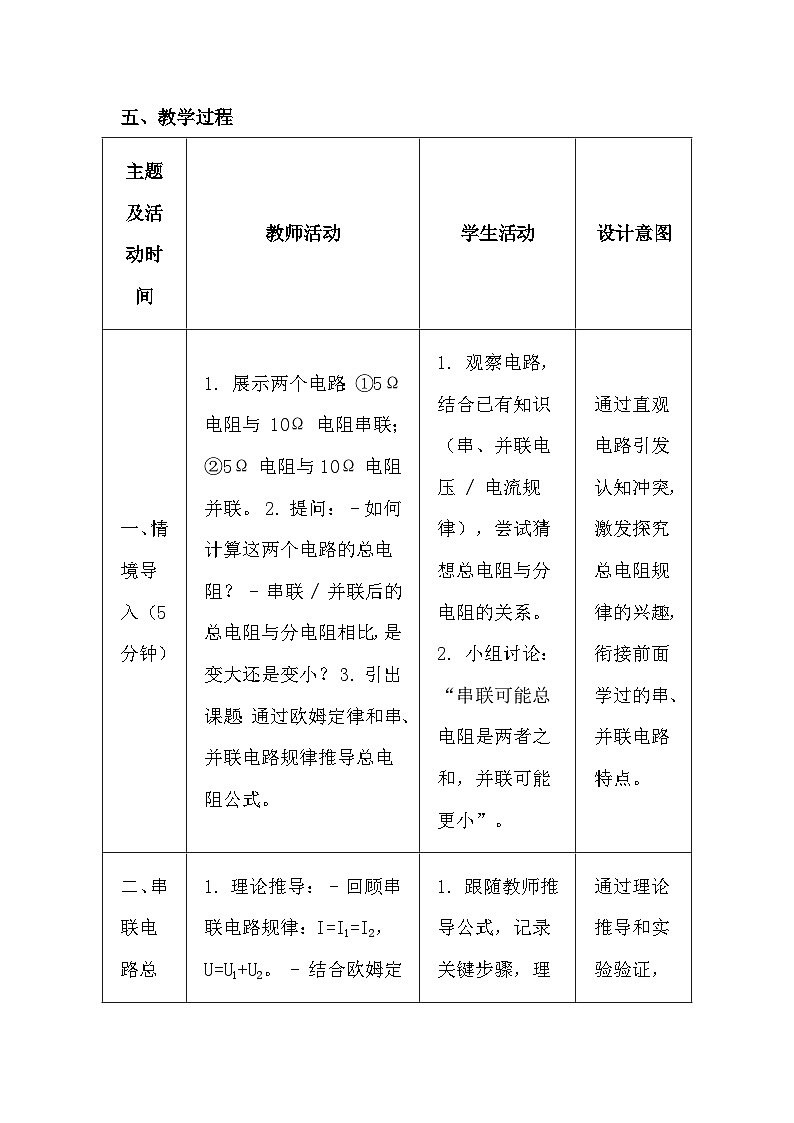

五、教学过程
六、教学评价
课堂表现评价： - 公式推导：评估学生能否参与推导过程，是否理解推导的理论依据（串、并联规律 + 欧姆定律）。 - 实验操作：评价电路连接的规范性、数据测量的准确性、误差分析的合理性。 - 计算应用：通过在线答题系统，实时检测学生对例题的掌握程度（如公式选择、单位换算）。
作业评价： - 基础题：检查计算结果的正确性，评估对公式的应用熟练度。 - 拓展题：评价推导过程的逻辑性（如 3 个电阻并联的公式是否正确），实验设计的可行性。
综合评价：结合课堂参与度、实验表现和作业完成情况，评定学生对 “理论推导 — 实验验证 — 应用” 完整流程的掌握程度，关注科学思维和探究能力的发展。
七、教学反思
成功之处： - 采用 “理论推导 + 实验验证” 的双线教学，让学生既理解公式来源，又通过实践验证结论，符合科学探究的流程。 - 结合导体电阻的影响因素（长度、横截面积）解释总电阻规律，帮助学生从本质上理解串、并联的差异。 - AI 软件的动态演示增强了电路变化的直观性，有效突破了 “并联总电阻随支路增多而减小” 的理解难点。
不足： - 并联电路公式推导涉及分式运算，部分学生数学基础薄弱，推导过程耗时较长，需提前复习分式加减法。 - 复杂电路（如混联电路）的简化训练不足，学生对 “先串后并” 或 “先并后串” 的电路分析能力有待提升。 - 实验中导线电阻对测量结果的影响未深入分析，可增加 “不同长度导线对总电阻的影响” 探究任务。
改进方向： - 设计 “公式推导微课” 供课前预习，课堂上侧重答疑和小组互助，节省推导时间。 - 增加混联电路的例题和练习，引导学生用 “拆除法”“等效法” 简化电路，提升分析能力。 - 引入数字化实验设备（如电阻传感器），精确测量总电阻，对比理论值与测量值，深化误差分析。
八、此教学设计运用了多种教学方法，旨在通过多样化的互动与引导，帮助学生理解和掌握串、并联电路中欧姆定律的应用，具体如下：
1. 讲授法
教师通过清晰的语言讲解串、并联电路总电阻公式的推导过程，回顾串联、并联电路的电流和电压规律，结合欧姆定律逐步推导公式，帮助学生构建理论知识框架。例如，在串联电路总电阻推导中，教师引导学生利用 “串联电路电流相等、总电压等于各部分电压之和” 及欧姆定律进行公式推导，使学生明确推导的逻辑关系。
2. 实验法
组织学生进行伏安法测量串、并联电路总电阻的实验，让学生通过实际操作、读取数据、对比测量值与理论值，验证推导的总电阻公式。如学生连接 5Ω 和 10Ω 电阻的串联、并联电路，用电流表和电压表测量总电流和总电压，计算总电阻并与理论值对比，从而直观感受规律的正确性，提升实验操作和数据分析能力。
3. 讨论法
在情境导入环节，教师提出关于串、并联电路总电阻的问题后，引导学生小组讨论，鼓励学生结合已有知识猜想总电阻与分电阻的关系，如 “串联可能总电阻是两者之和，并联可能更小”。通过讨论，激发学生的思维活跃度，促进学生之间的思想交流，培养合作意识。
4. 探究法
遵循 “理论推导 — 实验验证 — 结论应用” 的探究流程，让学生经历完整的科学探究过程。从对总电阻规律的猜想，到通过理论推导得出公式，再到用实验验证，最后将结论应用于实际问题解决，使学生在探究中理解知识的形成过程，培养科学探究能力和严谨的科学态度。例如，推导并联电路总电阻公式后，学生通过实验验证公式的正确性，并分析实验误差原因。
5. 多媒体辅助教学法
运用多媒体课件展示公式推导动画、典型例题解析，利用 AI 电路模拟软件动态演示串、并联电路中电阻变化对总电阻的影响，通过数字化工具增强教学的直观性和趣味性。如 AI 软件可实时展示电阻变化时总电阻的改变，帮助学生理解 “并联电阻越多，总电阻越小” 等规律的本质。
6. 案例教学法
引入跨学科和生活中的实际案例，如电子工程中 “电压表、电流表的改装原理”，生活中 “家庭电路总电阻随用电器增多而减小” 的实例，将抽象的物理规律与实际应用相结合，让学生认识到物理知识在生产生活中的价值，增强知识的应用性和实用性。
7. 练习法
通过在线答题系统进行实时检测，布置教材基础习题和拓展题，让学生在练习中巩固串、并联电路总电阻的计算及欧姆定律的应用。基础题帮助学生掌握基本计算方法，拓展题（如推导 3 个电阻串、并联的总电阻公式）则提升学生的推导能力和知识迁移能力。
8. 比较法
引导学生对比串、并联电路总电阻的公式、总电阻与分电阻的大小关系等，如串联总电阻等于各分电阻之和且大于任一分电阻，并联总电阻的倒数等于各分电阻倒数之和且小于任一分电阻。通过比较，帮助学生明确两者的异同，加深对知识的理解和记忆，如学生在课堂小结时绘制思维导图，对比串、并联规律的差异。
这些教学方法相互结合，从理论讲解到实践操作，从直观演示到实际应用，全方位促进学生对知识的理解、掌握和应用，兼顾了知识传授、能力培养和科学态度的养成。
主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 展示两个电路：①5Ω 电阻与 10Ω 电阻串联；②5Ω 电阻与 10Ω 电阻并联。 2. 提问： - 如何计算这两个电路的总电阻？ - 串联 / 并联后的总电阻与分电阻相比，是变大还是变小？ 3. 引出课题：通过欧姆定律和串、并联电路规律推导总电阻公式。
1. 观察电路，结合已有知识（串、并联电压 / 电流规律），尝试猜想总电阻与分电阻的关系。 2. 小组讨论：“串联可能总电阻是两者之和，并联可能更小”。
通过直观电路引发认知冲突，激发探究总电阻规律的兴趣，衔接前面学过的串、并联电路特点。
二、串联电路总电阻推导与验证（12 分钟）
1. 理论推导： - 回顾串联电路规律：I=I1=I2，U=U1+U2。 - 结合欧姆定律U=IR，推导：IR总=I1R1+I2R2，因I=I1=I2，故R总=R1+R2。 2. 实验验证： - 指导学生连接 5Ω 与 10Ω 电阻串联的电路，用伏安法测量总电阻R测=U总I。 - 对比测量值与理论值（15Ω），分析误差原因（如导线电阻）。 3. 结论：串联电路总电阻等于各分电阻之和，且总电阻大于任一分电阻。
1. 跟随教师推导公式，记录关键步骤，理解 “电流相等” 是推导的关键。 2. 分组实验，测量数据（如U总=3V，I=0.2A，R测=15Ω），验证公式正确性。 3. 分析结论：“串联电阻相当于增加导体长度，总电阻增大”。
通过理论推导和实验验证，让学生体会科学结论的严谨性；结合 “导体长度影响电阻” 的本质，加深对串联总电阻规律的理解。
三、并联电路总电阻推导与验证（15 分钟）
1. 理论推导： - 回顾并联电路规律：U=U1=U2，I=I1+I2。 - 结合欧姆定律I=U/R，推导：U/R总=U1/R1+U2/R2，因U=U1=U2，故1/R总=1/R1+1/R2。 - 举例计算：5Ω 与 10Ω 并联，总电阻R总≈3.3Ω（小于任一分电阻）。 2. 实验验证： - 连接 5Ω 与 10Ω 电阻并联的电路，用伏安法测量总电阻，对比理论值。 3. 结论：并联电路总电阻的倒数等于各分电阻倒数之和，且总电阻小于任一分电阻。
1. 尝试自主推导公式，小组互助解决分式运算难点（如通分）。 2. 实验测量并联总电阻（如U=3V，I=0.9A，R测≈3.3Ω，验证公式。 3. 理解本质：“并联电阻相当于增加导体横截面积，总电阻减小”。
通过自主推导突破并联公式的难点，实验验证强化结论；结合 “导体横截面积影响电阻” 的本质，帮助学生理解规律。
四、欧姆定律综合应用（7 分钟）
1. 典型例题： - 串联电路：电源电压 6V，R1=5Ω，R2=10Ω，求电路电流及各电阻两端电压。（答案：I=0.4A，U1=2V，U2=4V） - 并联电路：电源电压3V，R1=5Ω，R2=10Ω，求总电流及各支路电流。（答案：I总=0.9A，I1=0.6A，I2=0.3A） 2. 用 AI 软件动态演示：改变某一电阻阻值，观察电流、电压变化，强化公式应用。
1. 独立完成例题，上台展示解题步骤，强调 “先分析电路连接方式，再选用对应规律”。 2. 观察 AI 演示，理解电阻变化对电路的影响，如 “并联电阻增多，总电流增大”。
通过例题巩固公式应用，AI 演示增强直观性，培养学生运用规律解决问题的能力。
五、跨学科拓展（3 分钟）
1. 电子工程：讲解 “电压表改装原理”（串联大电阻分压）和 “电流表改装原理”（并联小电阻分流），联系串联分压、并联分流规律。 2. 生活应用：分析 “家庭电路中用电器越多，总电阻越小，总电流越大” 的原因，强调 “不能同时使用过多大功率电器” 的安全用电常识。
1. 聆听跨学科案例，认识串、并联规律在科技中的应用。 2. 结合生活实例，理解物理规律的实用价值，增强安全意识。
拓宽知识视野，体现物理与技术、生活的联系，培养综合应用能力。
六、课堂小结与作业（3 分钟）
1. 小结：串、并联总电阻公式及规律；欧姆定律在串、并联电路中的计算要点。 2. 作业： - 基础题：教材习题（计算串、并联电路的总电阻、电流、电压）。 - 拓展题：推导 3 个电阻串联 / 并联的总电阻公式，并用实验验证。
1. 绘制思维导图，梳理知识体系，对比串、并联规律的异同。 2. 记录作业，基础题巩固计算，拓展题提升推导能力。
通过小结和分层作业，巩固知识，延伸探究兴趣，培养自主学习能力。
