初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用示范课ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第4节 欧姆定律在串、并联电路中的应用示范课ppt课件，共20页。PPT课件主要包含了15A，测干路电流，测总电压，n个R串联，约04A，约15V，若只有两个电阻并联，n个R并联等内容，欢迎下载使用。
两个电阻串联，求得的总电阻比串联前两个电阻中最大的还要大。
电阻越串越大，串联相当于增大了电阻的长度。

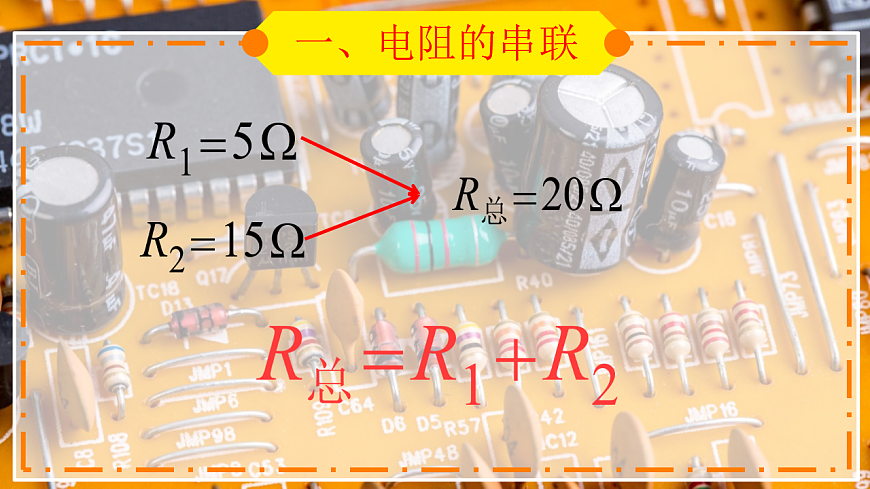

串联电路中，总电阻等于各串联电阻的阻值之和。
3.串联电路中U的分配规律：
串联电路中，电压的分配跟电阻成正比。
测干路电压（电源电压）
两个电阻串联，求得的总电阻比串联前两个电阻中最大的还要小。
电阻越并越小，并联相当于增大了电阻的横截面积。
并联电路中，总电阻倒数等于各并联电阻阻值的倒数之和。
3.并联电路中U的分配规律：
并联电路中，电流的分配跟电阻成反比。
1.在新型冠状病毒疫情防治期间经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。闭合开关S后对该电路分析正确的是( )
体温越高，R的阻值大体温越高，电压表的示数越大体温越低，R两端的电压越小体温越低，通过R0的电流越大
2.把5Ω的电阻R1跟15Ω的电阻R2和一个电流表串联起来，接在电源上，电流表读数是0.3A，电源的电压是多少？
