初中第2节 家庭电路的基本组成课后作业题

这是一份初中第2节 家庭电路的基本组成课后作业题，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。

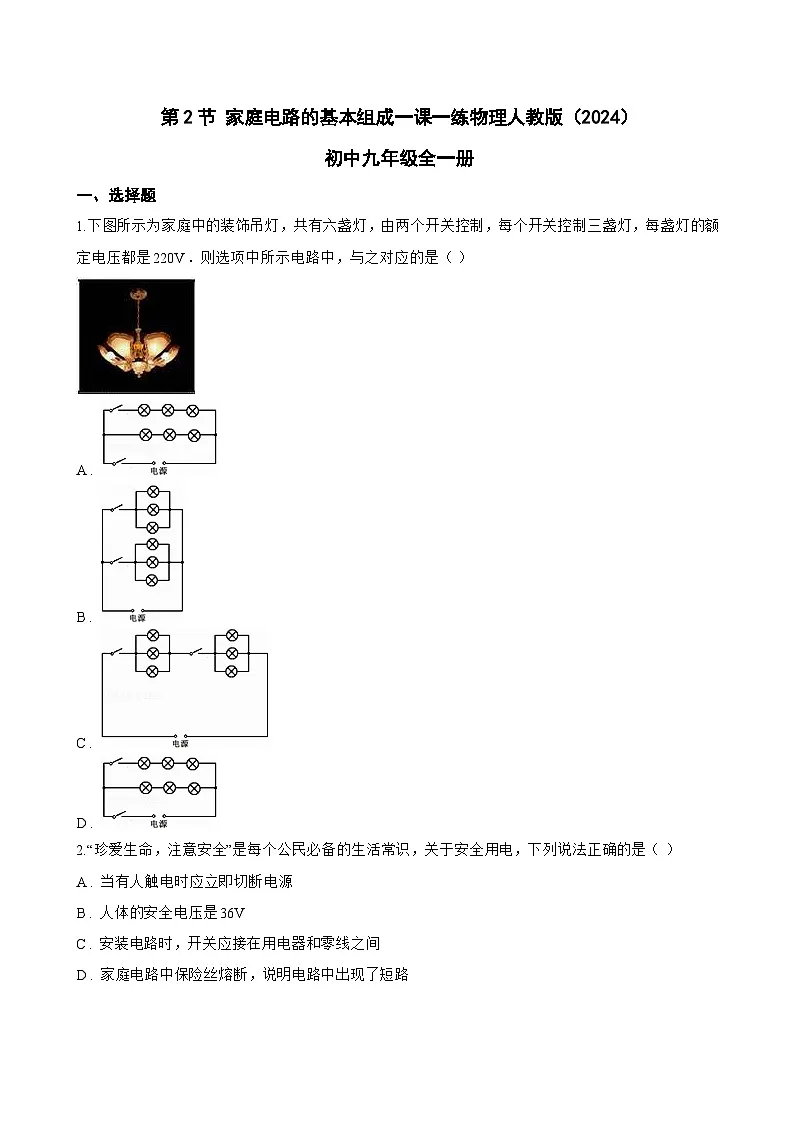

1.下图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（ ）
A .
B .
C .
D .
2.“珍爱生命，注意安全”是每个公民必备的生活常识，关于安全用电，下列说法正确的是（ ）
A . 当有人触电时应立即切断电源
B . 人体的安全电压是36V
C . 安装电路时，开关应接在用电器和零线之间
D . 家庭电路中保险丝熔断，说明电路中出现了短路
3.电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（ ）
A . 插插头时外壳先接地线，拔插头时外壳先离地线
B . 插插头时外壳先接地线，拔插头时外壳后离地线
C . 插插头时外壳后接地线，拔插头时外壳先离地线
D . 插插头时外壳后接地线，拔插头时外壳后离地线
4.电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法正确的是（ ）
A . 甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B . 乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电
C . 发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D . 发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
5.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（ ）
A . 开关中的两个线头相碰
B . 双孔插座中的两个线头相碰
C . 灯泡灯丝断了
D . 插头和插座接触不良
6.有关生活用电，下列说法中正确的是（ ）
A . 控制用电器的开关应该与零线相连接
B . 空气开关“跳闸”，可能是电路中电流过大
C . 用测电笔时，手一定不能触碰笔上的任何金属
D . 三脚插头的最长脚把火线与大地相连

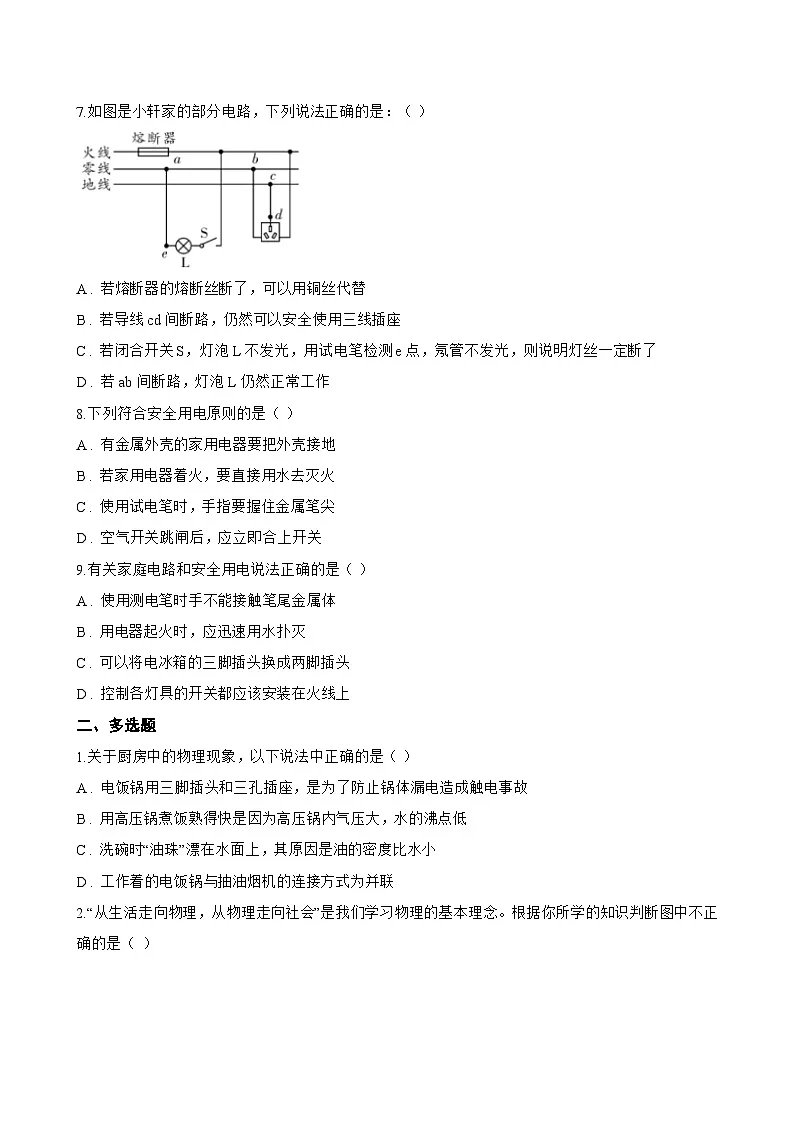

7.如图是小轩家的部分电路，下列说法正确的是：（ ）
A . 若熔断器的熔断丝断了，可以用铜丝代替
B . 若导线cd间断路，仍然可以安全使用三线插座
C . 若闭合开关S，灯泡L不发光，用试电笔检测e点，氖管不发光，则说明灯丝一定断了
D . 若ab间断路，灯泡L仍然正常工作
8.下列符合安全用电原则的是（ ）
A . 有金属外壳的家用电器要把外壳接地
B . 若家用电器着火，要直接用水去灭火
C . 使用试电笔时，手指要握住金属笔尖
D . 空气开关跳闸后，应立即合上开关
9.有关家庭电路和安全用电说法正确的是（ ）
A . 使用测电笔时手不能接触笔尾金属体
B . 用电器起火时，应迅速用水扑灭
C . 可以将电冰箱的三脚插头换成两脚插头
D . 控制各灯具的开关都应该安装在火线上
二、多选题
1.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
2.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
3.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
4.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
5.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
6.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
三、填空题
1.自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是什么？ ________
2.测电笔是用来辨别 ________ 的工具，使用测电笔时，应用手接触 ________ ，笔尖接触电线，若氖管不发光，表明接触的是 ________ ．
3.蓄电池是化学电池，放电后可以再充电，它在放电过程中将 ________ 能转化为 ________ 能；充电时，蓄电池属于电路组成中的 ________ (选填“电源”或“用电器”)；教室里的电灯和电脑是 ________ 联的，控制电灯的开关和电灯是 ________ 联的；我国家庭电路电压为 ________ V，对人体安全电压为 ________ V。
4.物理学中把 ________ 定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是 ________ 联在电路中的．
5.某商场有甲乙两种容积相同的家用电热水壶，甲标有“220V 800W ”的字样。乙标有“220V 1500W ”的字样。室内插座上标有“5A ”字样，若要将电热水壶接入该插座正常使用，从安全用电的角度考虑， 应选购 ________ （选填“ 甲 ”或“ 乙 ”）电热水壶， 选择的理由是 ________ ；电热水壶的三线插头必须插入三孔插座中使用， 这样可以让它的金属外壳与 ________ 相连。
6.（1）家庭电路中，电饭煲与空调是 ________ 连接的（选填“串联”或“并联”）。
（2）如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。请指出甲图电流过大的原因 ________ 。
7.电视机的三原色是红、 ________ 、蓝；教室里面的班班通与学校中心机房通过电缆线连接，采用的是 ________ 信号传输信息（选填“模拟通信”或者“数字通信”）．班班通电源连接线采用三孔插头，其作用是：当三孔插头插入三孔插座时，就将机壳与 ________ 相连，能够有效预防触电事故的发生，切实保护师生的生命安全．
四、综合题
1.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
2.小明的妈妈在厨房炒辣椒时，在卧室的小明也能被“辣椒”呛的眼泪直流，这时妈妈为了尽快的消除空气的“辣味”，于是打开了家中的电扇，以加快空气的流通．
请你根据相关的物理知识，回答下列问题：
（1） 为什么在卧室也能被“辣椒”呛的眼泪直流？
（2） 电扇工作时发生什么样的能量转换？
（3） 电扇与家庭中其它的用电器是如何连接的？
3.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
4.冬季房间温度较低，小张的爸爸购买了一台电油汀加热器，给房间提供热量。如图甲所示，其原理是通过电热管加热腔体内的导热油，然后热油在腔体内循环，把热量通过散热片散发到空气中。
（1） 小张阅读了使用说明书，结合安全常识，准备使用加热器。下列说法 不合理的是（ ）
A . 用导热油而不用水的原因是油升温快
B . 使用三脚插头主要是为了防止使用时脱落
C . 在加热器周围加装隔热材料是为了防止烫伤
D . 为了防止空烧起火，加热器设置了防倾倒功能
（2） 小张发现该加热器具有调温功能，达到设定温度后整个电路会自动断开，该温控开关应安装在图乙中 ________ （选填“A”、“B”或“C”）点。
（3） 小张将加热器开到高温挡加热，但是制热也比较慢，猜想可能是加热器的实际功率过低。于是用如图丙所示的电能表进行测量，在3min内，电能表指示灯闪烁了162次，imp为闪烁次数，则加热器的实际功率为 ________ W。
（4） 小张估算在连续使用8小时加热器时，理论上将消耗16度电，为了更节能地使用加热器，请你提出一条省电技巧： ________ 。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
