电流过大的防护

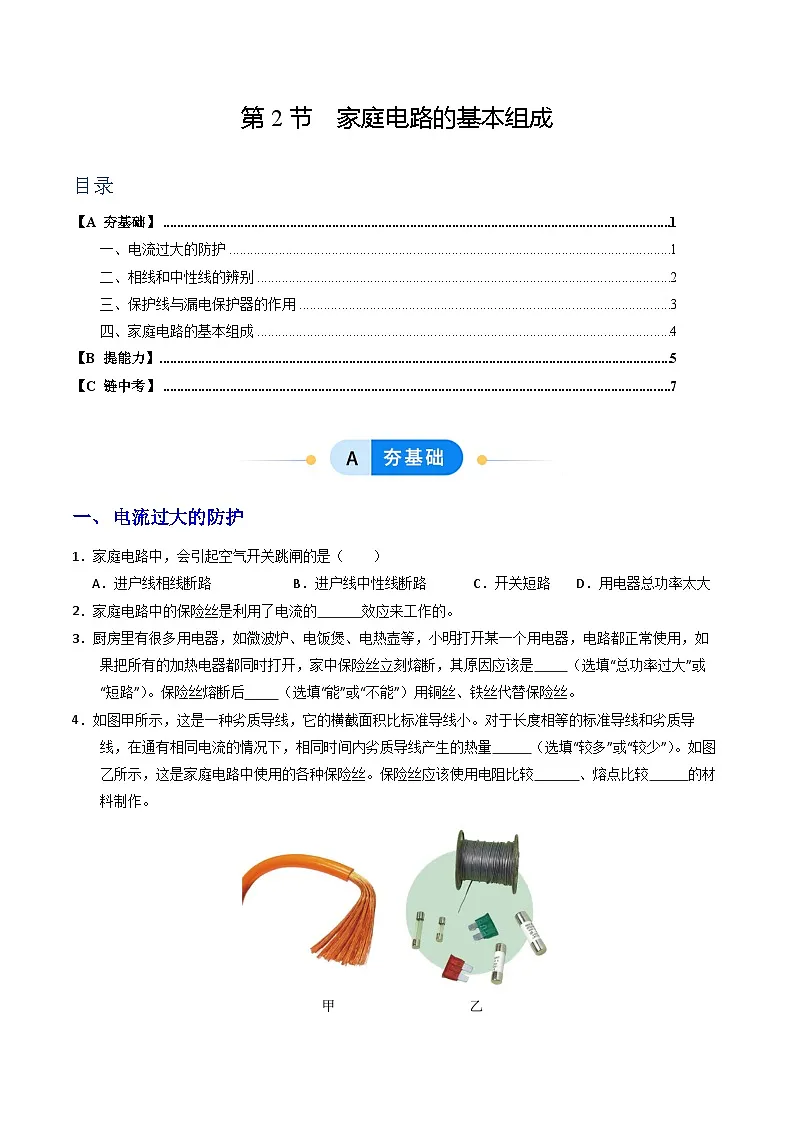

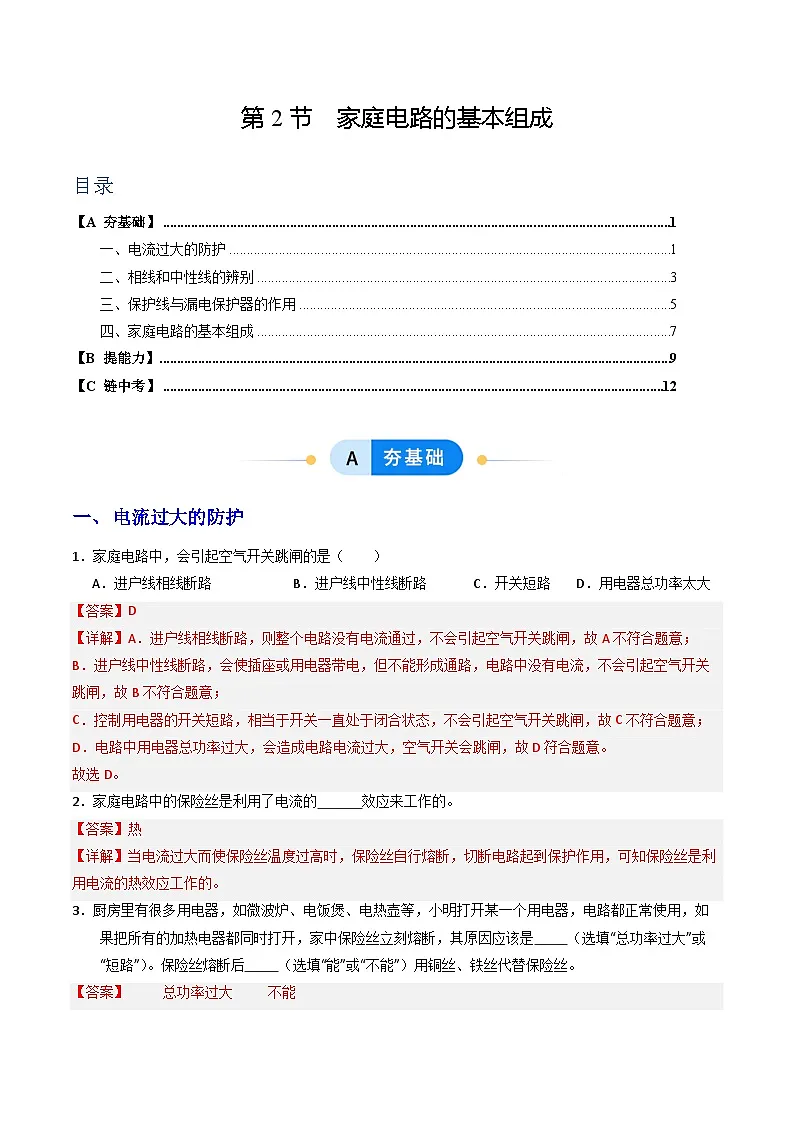

1．家庭电路中，会引起空气开关跳闸的是（ ）
A．进户线相线断路B．进户线中性线断路C．开关短路D．用电器总功率太大
2．家庭电路中的保险丝是利用了电流的 效应来工作的。
3．厨房里有很多用电器，如微波炉、电饭煲、电热壶等，小明打开某一个用电器，电路都正常使用，如果把所有的加热电器都同时打开，家中保险丝立刻熔断，其原因应该是 （选填“总功率过大”或“短路”）。保险丝熔断后 （选填“能”或“不能”）用铜丝、铁丝代替保险丝。

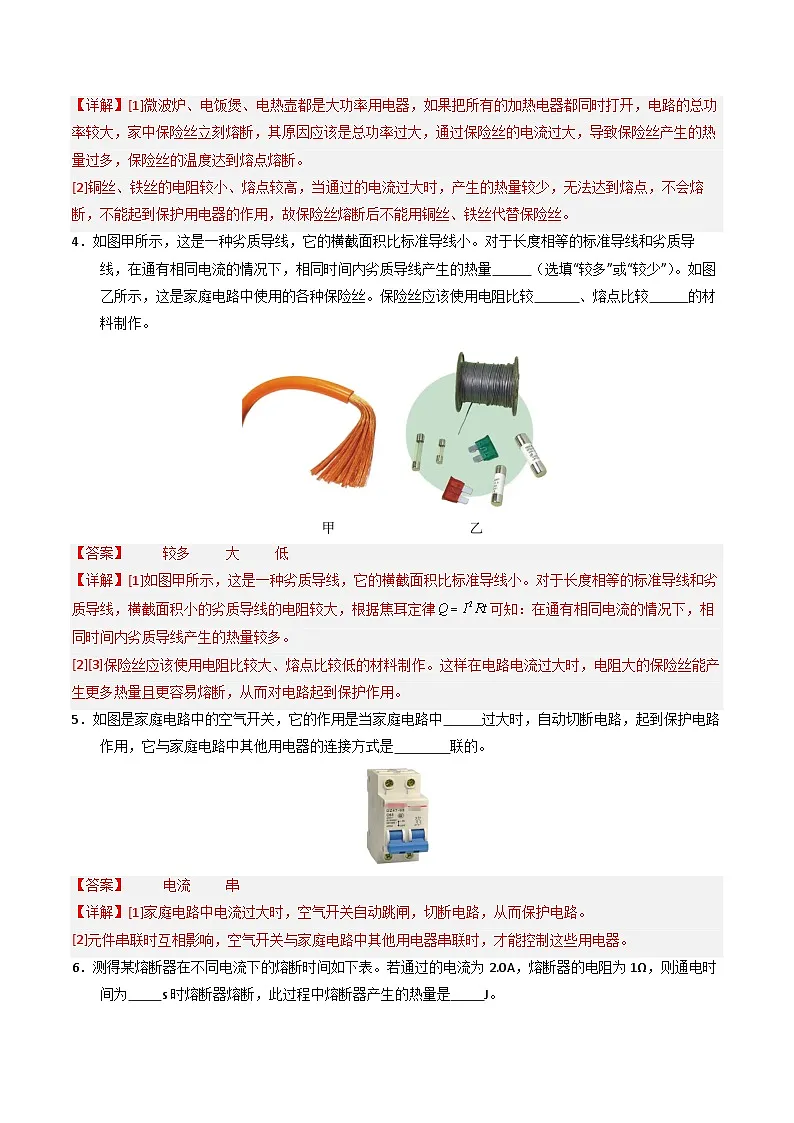

4．如图甲所示，这是一种劣质导线，它的横截面积比标准导线小。对于长度相等的标准导线和劣质导线，在通有相同电流的情况下，相同时间内劣质导线产生的热量 （选填“较多”或“较少”）。如图乙所示，这是家庭电路中使用的各种保险丝。保险丝应该使用电阻比较 、熔点比较 的材料制作。
5．如图是家庭电路中的空气开关，它的作用是当家庭电路中 过大时，自动切断电路，起到保护电路作用，它与家庭电路中其他用电器的连接方式是 联的。

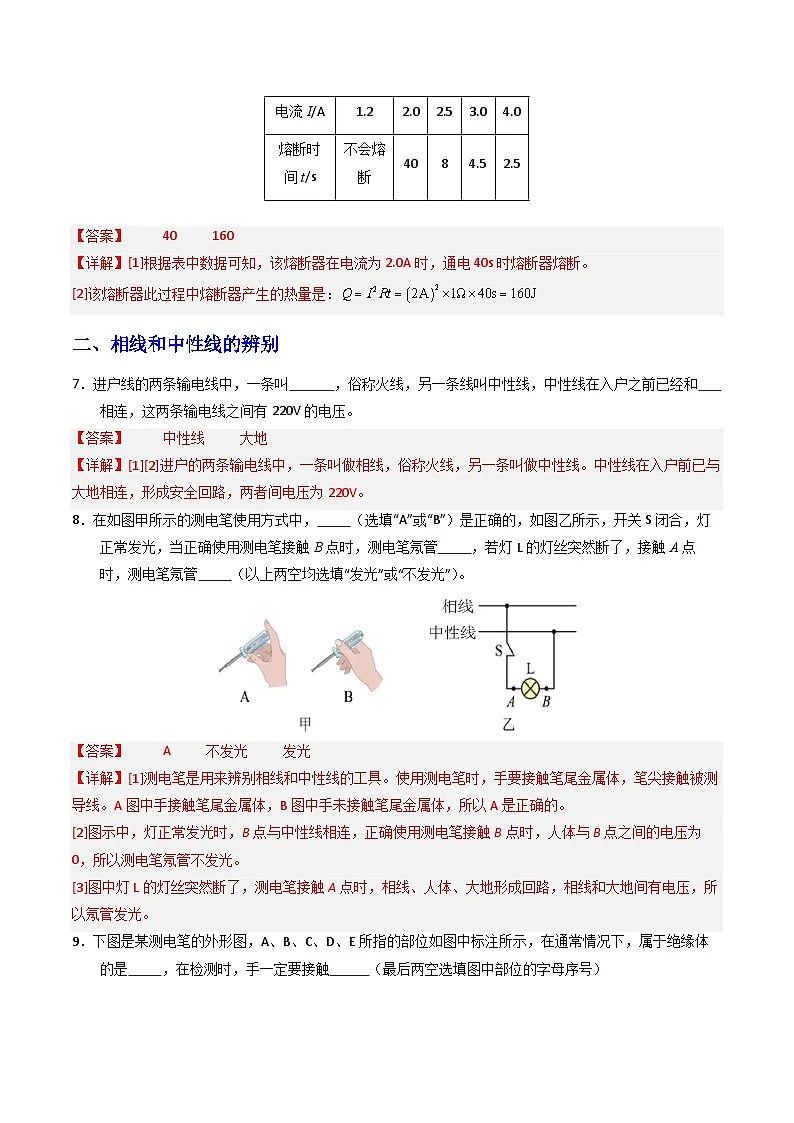

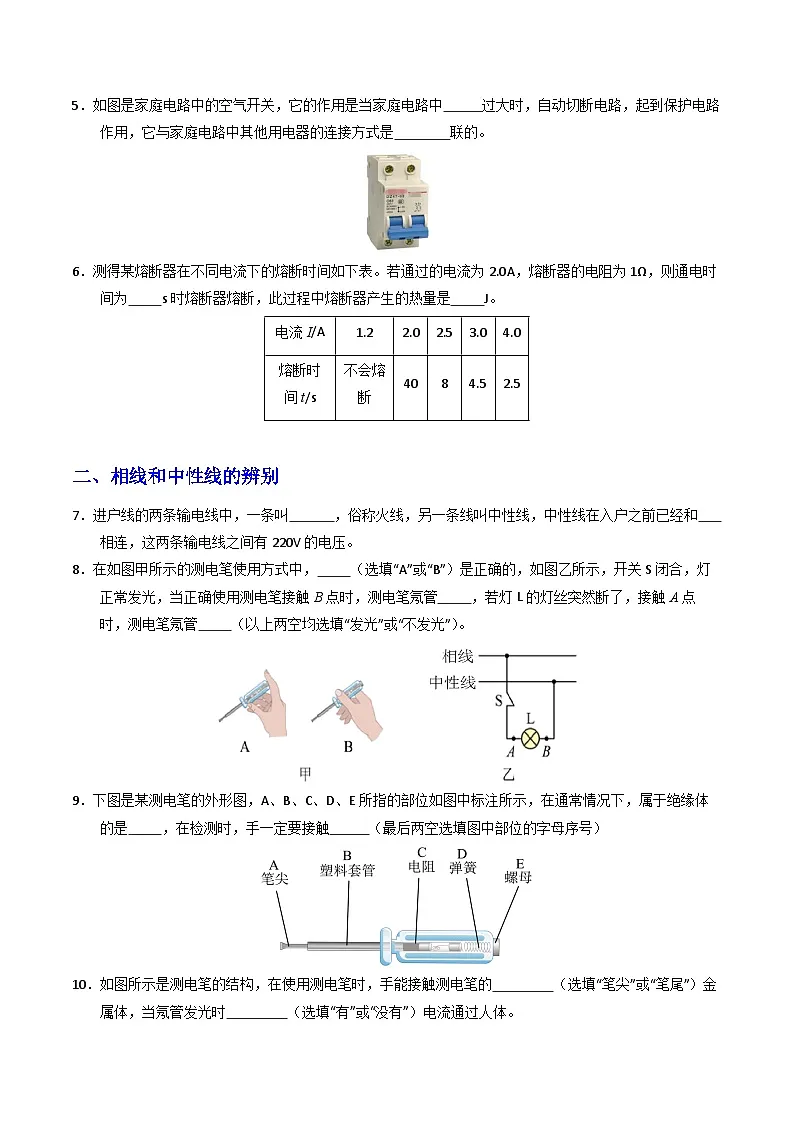

6．测得某熔断器在不同电流下的熔断时间如下表。若通过的电流为2.0A，熔断器的电阻为1Ω，则通电时间为 s时熔断器熔断，此过程中熔断器产生的热量是 J。
二、相线和中性线的辨别
7．进户线的两条输电线中，一条叫 ，俗称火线，另一条线叫中性线，中性线在入户之前已经和 相连，这两条输电线之间有220V的电压。
8．在如图甲所示的测电笔使用方式中， （选填“A”或“B”）是正确的，如图乙所示，开关S闭合，灯正常发光，当正确使用测电笔接触B点时，测电笔氖管 ，若灯L的灯丝突然断了，接触A点时，测电笔氖管 （以上两空均选填“发光”或“不发光”）。
9．下图是某测电笔的外形图，A、B、C、D、E所指的部位如图中标注所示，在通常情况下，属于绝缘体的是 ，在检测时，手一定要接触 （最后两空选填图中部位的字母序号）

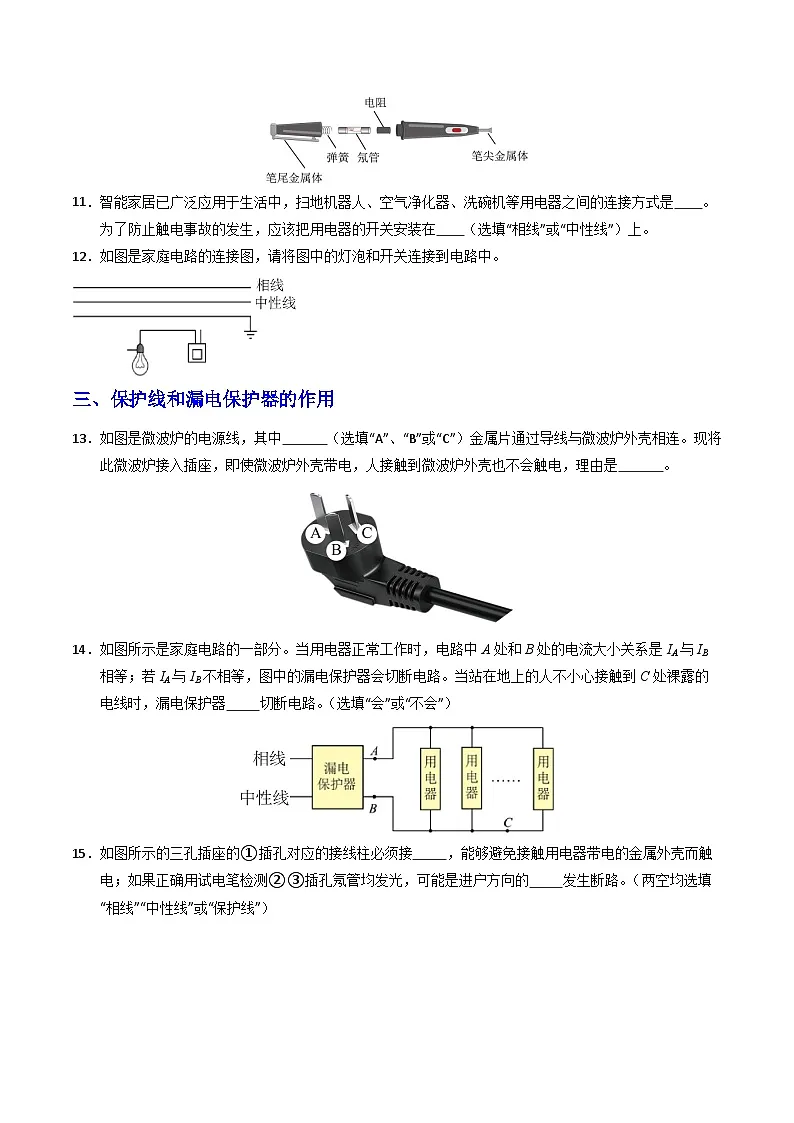

10．如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 （选填“笔尖”或“笔尾”）金属体，当氖管发光时 （选填“有”或“没有”）电流通过人体。
11．智能家居已广泛应用于生活中，扫地机器人、空气净化器、洗碗机等用电器之间的连接方式是 。为了防止触电事故的发生，应该把用电器的开关安装在 （选填“相线”或“中性线”）上。
12．如图是家庭电路的连接图，请将图中的灯泡和开关连接到电路中。
三、保护线和漏电保护器的作用
13．如图是微波炉的电源线，其中 （选填“A”、“B”或“C”）金属片通过导线与微波炉外壳相连。现将此微波炉接入插座，即使微波炉外壳带电，人接触到微波炉外壳也不会触电，理由是 。
14．如图所示是家庭电路的一部分。当用电器正常工作时，电路中A处和B处的电流大小关系是IA与IB相等；若IA与IB不相等，图中的漏电保护器会切断电路。当站在地上的人不小心接触到C处裸露的电线时，漏电保护器 切断电路。（选填“会”或“不会”）
15．如图所示的三孔插座的①插孔对应的接线柱必须接 ，能够避免接触用电器带电的金属外壳而触电；如果正确用试电笔检测②③插孔氖管均发光，可能是进户方向的 发生断路。两空均选填“相线”“中性线”或“保护线”
16．如果站在地上的人不小心接触了 线，电流经过人体流入大地，这时总开关上的 （选填“漏电保护器”或“空气开关”）会迅速切断电流，对人体起到保护作用．
17．如图是家用电热水壶的插头和对应的插座，插头的插脚①较长，目的是将插头插入插座时，可确保电热水壶的金属外壳先接触 （选填“相线”、“中性线”或“保护线”），避免触电事故。新建的楼房里，如果发生触电情况， （选填“保险丝”或“漏电保护器”）会立即切断电路以保护人员安全。
四、家庭电路的基本组成
18．如图所示的家庭电路示意图，其中有灯泡、开关、保险装置、总开关、两孔和三孔插座未画出，且各元件的安装符合安全用电原则，则下列说法正确的是（ ）
A．图中①处是总开关，②处是保险装置
B．图中③处是灯泡，④处是开关
C．有金属外壳的电热水壶应该接在⑤处
D．电能表是测量家庭电路中所有用电器总电功率的装置
19．如图所示家庭电路中，四个元器件甲、乙、丙、丁分别是三孔插座、两孔插座、带开关及指示灯的插线板、带开关的电灯。图中的电路连接不符合正常用电要求及安全用电原则的是（ ）
A．只有丁B．乙和丁C．甲和丙D．乙、丙和丁
20．如图，请用笔画线代替导线，按照要求和安全用电原则连接电路。要求：1.将图甲中开关、灯泡接入家庭电路，开关控制灯泡通断；2.将图乙中三孔插座接入家庭电路，熔断器能保护三孔插座。
21．如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．若指示灯断路不能发光，则插孔不能提供工作电压
B．将试电笔插入C孔，其氖管会发光
C．图中A与中性线相连，B与相线相连
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
22．小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开关接在中性线上造成的，他打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（ ）
A．断开开关，接触a、b时氖管一亮一暗B．闭合开关，接触c、d时氖管一亮一暗
C．闭合开关，接触a、b时氖管均发光D．断开开关，接触c、d时氖管均发光
23．小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（ ）
A．B．
C．D．
24．如图为家庭电路的示意图，下列说法正确的是（ ）
A．电能表是用来测量电功的仪表B．空气开关能起到漏电保护作用
C．照明灯与它所在支路开关并联D．三线插座的中间插孔连接中性线
25．如图甲是客厅里的带灯吊扇的开关实物图。S1控制电灯的通断，S2控制电风扇的通断，电灯和电风扇工作状态互不影响，三孔插座不受开关控制。请在图乙中将电路补充完整，要求符合安全用电原则。
26．（2025·山东泰安·中考真题）同学们利用所学安全用电知识模拟安装家庭电路，下列说法不正确的是（ ）
A．电灯的开关连接在中性线和灯泡之间
B．电能表安装在全户用电的总开关之前
C．安装三孔插座要“左零右火中间地”
D．用试电笔判断中性线和相线时，手指要接触笔尾金属体
27．（2024·天津·中考真题）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．①B．②C．①③D．②③
28．（2024·黑龙江·中考真题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是中性线，b导线是相线
29．（2025·江苏镇江·中考真题）测电笔由氖管和高电阻串联构成，可以辨别相线与中性线。正确使用时，手要接触测电笔 部的金属电极，笔尖与 线接触时氖管发光；氖管发光时其两端电压为70V，通过测电笔的电流不得超过0.1mA，则高电阻的阻值至少为 Ω（不计人体的电阻）。
30．（2025·黑龙江大庆·中考真题）鱼缸的水泵需要连接在三孔插座上，鱼缸上方需要安装照明灯，请用笔画线代替导线，将三孔插座、开关和照明灯分别接入电路，开关只控制照明灯。
电流I/A
1.2
2.0
2.5
3.0
4.0
熔断时间t/s
不会熔断
40
8
4.5
2.5
