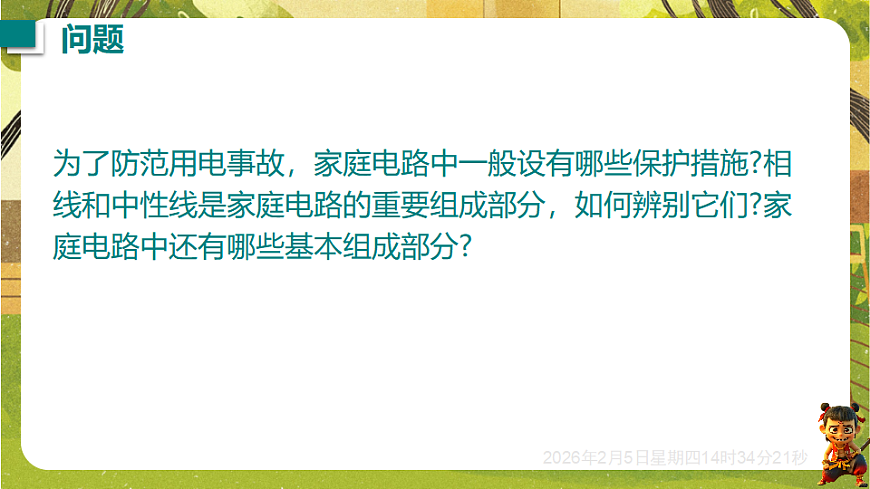

为了防范用电事故，家庭电路中一般设有哪些保护措施?相线和中性线是家庭电路的重要组成部分，如何辨别它们?家庭电路中还有哪些基本组成部分?

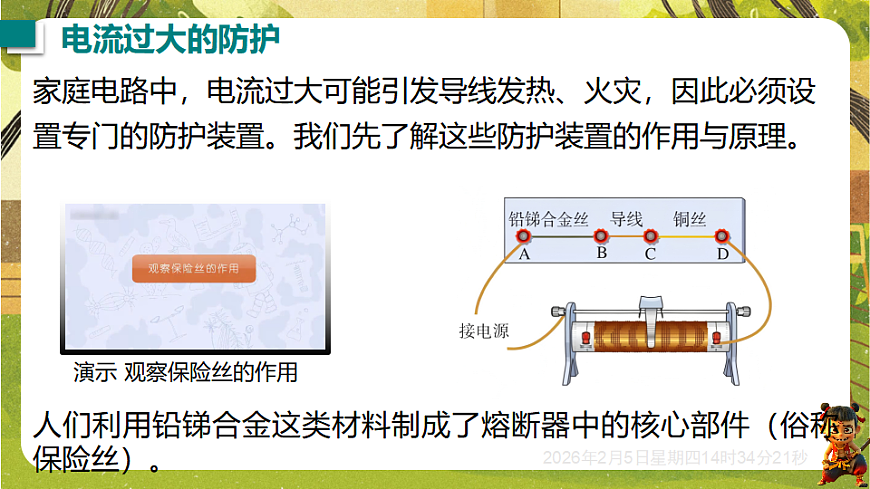

家庭电路中，电流过大可能引发导线发热、火灾，因此必须设置专门的防护装置。我们先了解这些防护装置的作用与原理。
人们利用铅锑合金这类材料制成了熔断器中的核心部件（俗称保险丝）。
演示 观察保险丝的作用
目前常采用低压断路器对电流过大的电路进行保护。常见的低压断路器，又称空气开关。

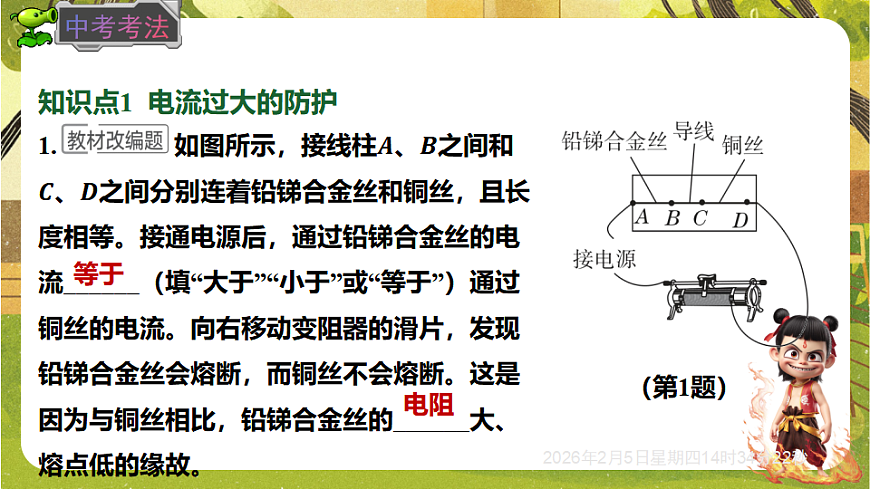

知识点1 电流过大的防护
2.如图是家庭电路中的空气开关，它的作用是当家庭电路中______过大时，自动切断电路，起到保护电路作用，它与家庭电路中其他用电器的连接方式是____联。
3.为了防止电路中电流过大，发生危险，电路中常常要安装保险丝和空气开关，以保护用电器或人身安全。下列关于保险丝和空气开关的说法错误的是( )
A.保险丝是利用电流的热效应工作的B.空气开关跳闸后，重新闭合开关就可以了C.现在新建楼房里用空气开关代替保险丝D.通过保险丝的电流小于或等于额定电流时保险丝正常工作

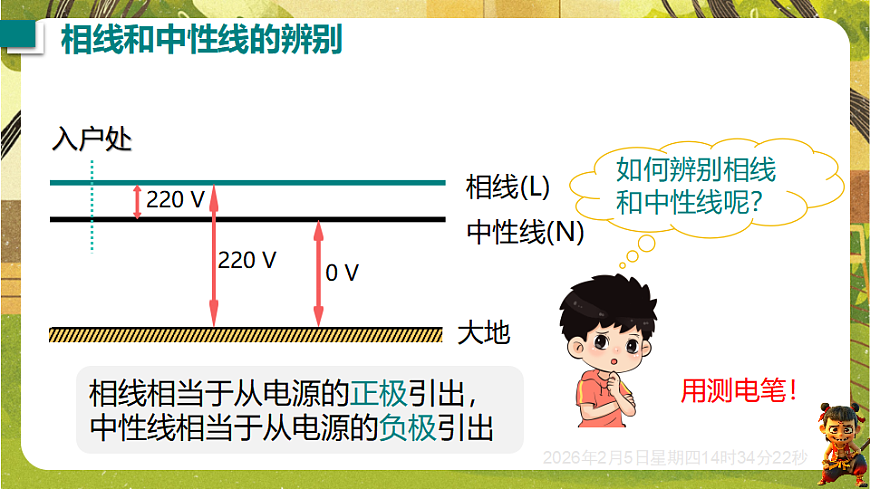

相线相当于从电源的正极引出，中性线相当于从电源的负极引出
如何辨别相线和中性线呢？
另一种常见的测电笔形状如螺丝刀，使用时要用指尖抵住上端的金属帽。其他常见的测电笔还有LED彩光测电笔、数显式测电笔等。
用这些测电笔辨别相线时，同样需要注意安全，手指切不可接触笔尖处的金属部分。
从安全角度，如何将电灯和开关接入家庭电路中？
思考：插座的每个孔需要接什么线？插头又如何连接？
一些家庭电路中还会在此基础上安装漏电保护器，它也是一种断路器，它是如何检测电路漏电并保护的？
如果站在地上的人不小心接触了相线，电流经过人体流入大地，这时漏电保护器会自动切断电路。起到保护人体的作用。
思考：观察图片，家庭电路是由哪些部分组成的？
作用：测量总电路消耗的电能
作用：接通和切断整个电路
有的家庭还设有室内配电箱。根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电。
图中设计了几条分支回路？每条分支回路的主要用途有哪些？
知识点2 相线和中性线的辨别
4.［2024河南开封期末］如图是测电笔的构造图，下列说法正确的是( )
A.测电笔中的电阻阻值较小B.使用测电笔时，人与测电笔是并联的C.使用测电笔时，手必须接触笔尖金属体D.正确使用测电笔检测相线时，氖管会发光
5.［2024青岛城阳区期末］小明想给家中更换灯泡，下列操作流程符合安全用电原则的是( )
A.切断电源、拆下灯罩、更换灯泡、通电测试B.拆下灯罩、切断电源、更换灯泡、通电测试C.更换灯泡、切断电源、拆下灯罩、通电测试D.通电测试、切断电源、拆下灯罩、更换灯泡
知识点3 保护线与漏电保护器的作用
7.［2024山东滨州一模］许多家用电器的三脚插头都有一个特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了( )
A.方便识别相线和中性线插脚B.延长插头使用寿命C.使插头的造型更美观D.插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开保护线，确保安全
8.［2024安徽马鞍山二模］家庭装修中离不开插座安装。如图所示，若插座安装正确，能使测电笔氖管发光的孔是____（填“①”“②”或“③”）。若人体不小心触碰到相线裸露处，家庭电路中的____________（填“漏电保护
器”或“空气开关”）会自动断开，切断电路，起到保护作用。
知识点4家 庭电路的基本组成
9.［2024天津］如图为家庭电路部分示意图，其中连接正确的是( )
A.①B.②C.①③D.②③
10.如图所示是晓彤家的电路简化图，由该图可知( )
A.当用电器功率增大时，通过保险丝的电流不变B.将测电笔插入两孔插座的甲孔中，氖管不发光C.控制灯泡的开关和灯泡的位置可以互换D.用户保险丝熔断一定是因为家庭电路中使用的用电器过多，总功率过大引起的
13.［2024西安碑林区期末］图甲所示的为一款双头嵌入式方形吊灯，由墙壁上的开关控制（如图乙所示），开关旁有一个可以独立工作的三孔插座，其简化电路如图丙所示。请你将图丙中的电路连接完整，组成正确的家庭电路。
（1）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为___A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是__________________。
一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
