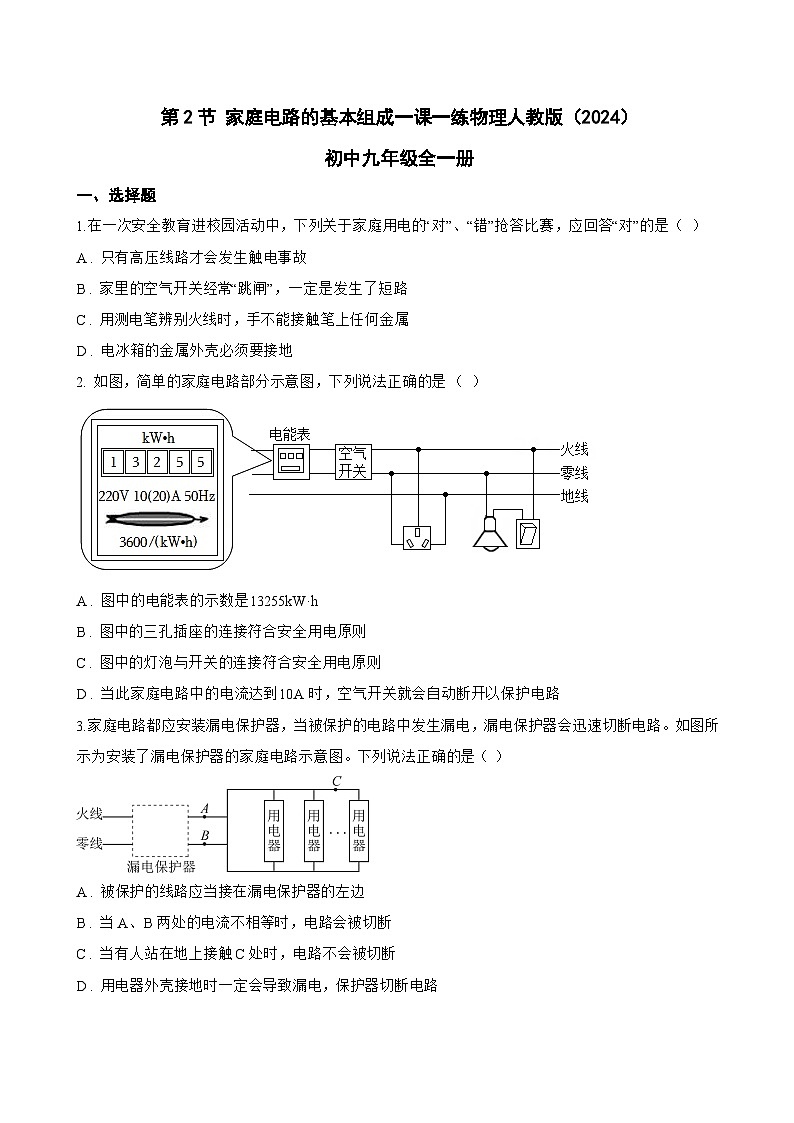

初中物理第2节 家庭电路的基本组成当堂达标检测题

这是一份初中物理第2节 家庭电路的基本组成当堂达标检测题，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.在一次安全教育进校园活动中，下列关于家庭用电的“对”、“错”抢答比赛，应回答“对”的是（ ）
A . 只有高压线路才会发生触电事故
B . 家里的空气开关经常“跳闸”，一定是发生了短路
C . 用测电笔辨别火线时，手不能接触笔上任何金属
D . 电冰箱的金属外壳必须要接地
2. 如图，简单的家庭电路部分示意图，下列说法正确的是 （ ）
A . 图中的电能表的示数是13255kW·h
B . 图中的三孔插座的连接符合安全用电原则
C . 图中的灯泡与开关的连接符合安全用电原则
D . 当此家庭电路中的电流达到10A时，空气开关就会自动断开以保护电路
3.家庭电路都应安装漏电保护器，当被保护的电路中发生漏电，漏电保护器会迅速切断电路。如图所示为安装了漏电保护器的家庭电路示意图。下列说法正确的是（ ）
A . 被保护的线路应当接在漏电保护器的左边
B . 当A、B两处的电流不相等时，电路会被切断
C . 当有人站在地上接触C处时，电路不会被切断
D . 用电器外壳接地时一定会导致漏电，保护器切断电路

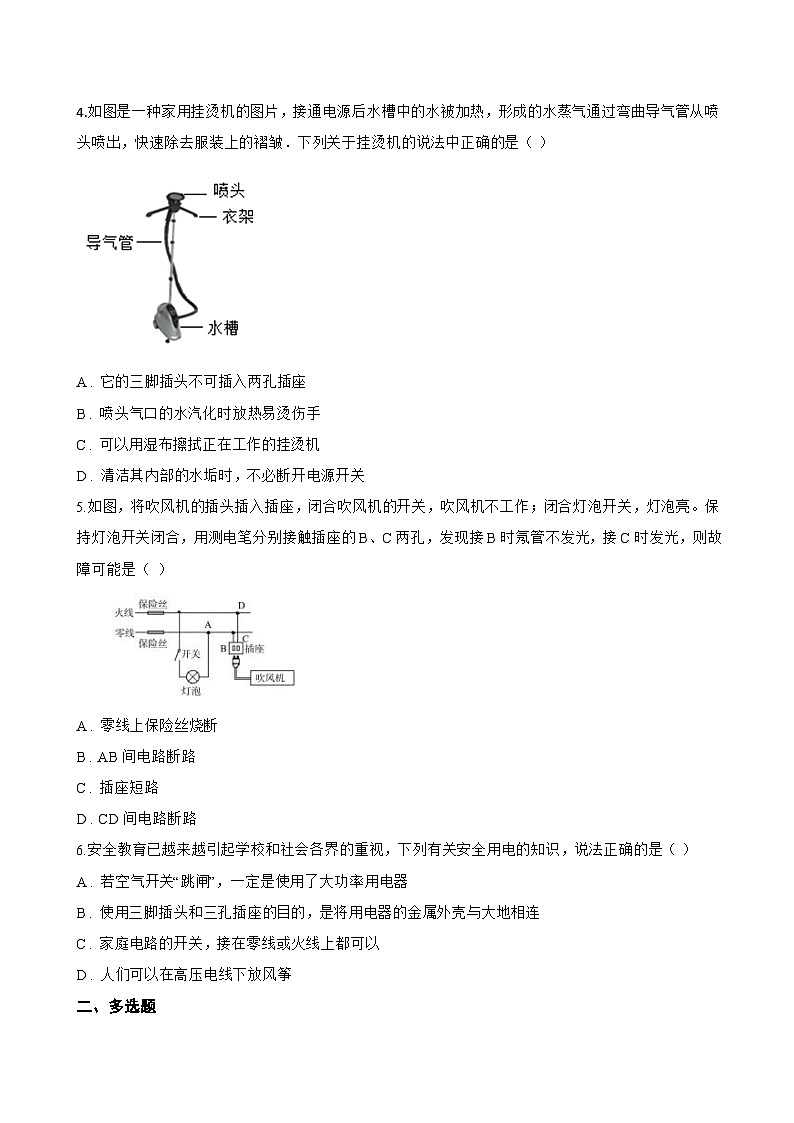

4.如图是一种家用挂烫机的图片，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱．下列关于挂烫机的说法中正确的是（ ）
A . 它的三脚插头不可插入两孔插座
B . 喷头气口的水汽化时放热易烫伤手
C . 可以用湿布擦拭正在工作的挂烫机
D . 清洁其内部的水垢时，不必断开电源开关
5.如图，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，用测电笔分别接触插座的 B、C 两孔，发现接 B 时氖管不发光，接 C 时发光，则故障可能是（ ）
A . 零线上保险丝烧断
B . AB 间电路断路
C . 插座短路
D . CD 间电路断路
6.安全教育已越来越引起学校和社会各界的重视，下列有关安全用电的知识，说法正确的是（ ）
A . 若空气开关“跳闸”，一定是使用了大功率用电器
B . 使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C . 家庭电路的开关，接在零线或火线上都可以
D . 人们可以在高压电线下放风筝
二、多选题

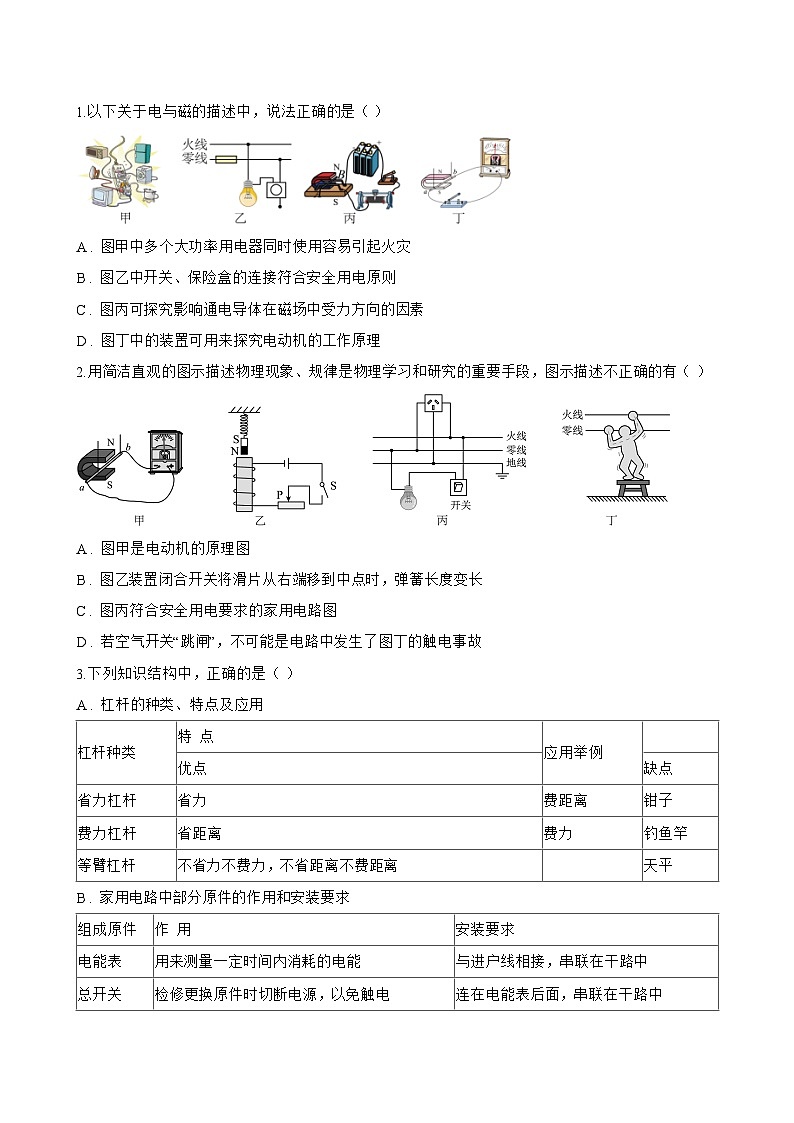

1.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
2.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
3.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
4.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
5.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
6.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
三、填空题
1.教室里多盏日光灯之间是以 ________ 方式接入电路的（选填“串联”或“并联”），它们所连电路的电压是 ________ 伏．
2.每当春节到来时，街道树上要挂上许多小彩灯，这些小彩灯常常采用 ________ 方式连接的。家庭电路中的各种用电器是以 ________ （均选填“串联”或“并联”）方式连接的。
3.在台灯的开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断了，则原因是 ________ ，若台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断，则原因是 ________
4.现代的家庭电路主要由进户线、量电装置、配电装置以及 ________ 和 ________ 组成．
5.我国普通家用电冰箱的电源电压是 ________ 伏，它与其它家用电器应 ________ 联，电冰箱制冷时，电能转化为 ________ 能．
6.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器 ________ （填“会”或“不会”）切断电路．若人体电阻为5kΩ，触电时通过人体的电流为 ________ mA．
7.上海市家庭照明电路的电压是 ________ 伏；厨房里的电水壶与节能灯之间的连接方式是 ________ 的（选填“并联”或“串联”），正常工作时，通过它们的电流是 ________ 的（选填“相同”或“不相同”）．
四、综合题
1.运用知识解决问题：
（1） 小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．
答：使用空调后，电路中的总功率 ________ ，根据公式 ________ 可知，在 ________ 一定时，电路的总功率 ________ ，电路中的总电流 ， 导致保险丝烧断．
（2） 请你根据实物电路，在方框中画出电路图
（3） 某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？
2.冬季房间温度较低，小张的爸爸购买了一台电油汀加热器，给房间提供热量。如图甲所示，其原理是通过电热管加热腔体内的导热油，然后热油在腔体内循环，把热量通过散热片散发到空气中。
（1） 小张阅读了使用说明书，结合安全常识，准备使用加热器。下列说法 不合理的是（ ）
A . 用导热油而不用水的原因是油升温快
B . 使用三脚插头主要是为了防止使用时脱落
C . 在加热器周围加装隔热材料是为了防止烫伤
D . 为了防止空烧起火，加热器设置了防倾倒功能
（2） 小张发现该加热器具有调温功能，达到设定温度后整个电路会自动断开，该温控开关应安装在图乙中 ________ （选填“A”、“B”或“C”）点。
（3） 小张将加热器开到高温挡加热，但是制热也比较慢，猜想可能是加热器的实际功率过低。于是用如图丙所示的电能表进行测量，在3min内，电能表指示灯闪烁了162次，imp为闪烁次数，则加热器的实际功率为 ________ W。
（4） 小张估算在连续使用8小时加热器时，理论上将消耗16度电，为了更节能地使用加热器，请你提出一条省电技巧： ________ 。
3.学校给每班都安装了如图甲所示的一款饮水机，其加热水箱的工作原理图可简化如图乙所示，其中S是一个自动温控开关，R 1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处为保温状态。该饮水机的部分参数如表所示。请回答下列问题：

（1） L 1、L 2是两种不同颜色的指示灯，如果用红色表示正在对水加热，绿色表示保温，则L 1为 ________ 色。
（2） 饮水机烧开一次开水，所需时间为3分钟，若一天烧40次水，其他时间处于保温状态，电费单价为0.5元/（kW•h），则一天烧水所花电费为 ________ 元。
（3） 下列关于饮水机的说法，你认为不合理的是 ____。
A . 饮水机长时间不用时考虑用电安全，应该切断电源，同时避免浪费电能。
B . 饮水机外壳材质是塑料的，但插头必须接三孔插座，防止出现漏电事故。
C . 饮水机应定期清洗，是为了防止加热效率降低。
D . 检修饮水机前，应先断开电源。
（4） 在使用过程中，同学们发现空气开关经常跳闸，怎样解决这个问题呢： ________ 。
4.空气炸锅（如图甲）因其烹制食物脂肪含量低，美味酥脆，无油烟味，深受广大市民青睐，其原理是利用热空气流加热食物。科技创新小组的同学将其拆解后，发现核心元件是两个发热电阻和一个风扇，由温控开关S进行自动控制，经研究后画出简化电路图如图乙。
（1）空气炸锅采用高速热风循环技术，工作时会通过电动机向内部吹风，借助循环风，达到炸锅内部迅速升温的目的，与传统烤箱相比、空气炸锅烹制食物时，所用时间更 ________ ；
（2）使用空气炸锅，安全至关重要。同学们认真研究说明书及内部结构后，作出如下分析，其中合理的是 ________ ；
A.若空气炸锅的风扇不转了，发热电阻仍然工作，可以正常使用
B.烹制食物时为了提升加热效率，可以堵住空气炸锅背部的出风口
C.空气炸锅的电源线使用三脚插头，目的是让烹制美食更快速、更高效
D.为了安全和延长使用寿命，严禁直接用冷水冲洗未冷却的空气炸锅
（3）科技小组断开家中其他用电器，只让该空气炸锅以低温挡工作2min，观察到图丙所示的家用电能表转了90圈，此时空气炸锅的实际电功率是 ________ W；
（4）若科技小组使用电功率为1500W的档位烹制薯条，已知薯条的质量为0.24kg，初始温度为20℃，通电1min达到120℃，空气炸锅的能量转化效率为80%，请利用上述数据计算出薯条的比热容 c= ________ J/kg⋅℃。
5.寒冷的冬天，孝顺的小茜用自己平时积攒的零花钱给住在偏远农村的奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：
​
（1） 该“暖手宝”正常工作时的电流和电阻各是多少？
（2） 该“暖手宝”正常工作5分钟产生的热是多少？
（3） 在奶奶家，到晚上用电高峰小茜再次给“暖手宝”加热时，发现加热时间明显比白天长．聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了44转．请你帮小茜计算出这时她奶奶家实际电压是多少？（不考虑温度对电阻的影响）
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
型号
ZY﹣18
加热水箱容量
0.55L
额定电压
220V
加热功率
550W
保温功率
50W
产品重量
4.0kg
产品名称
暖手宝
产品货号
QB32
额定功率
440W
额定电压
220V
通电储热
5～8分钟
电源线长
约80cm
暖手宝直径
约220mm
