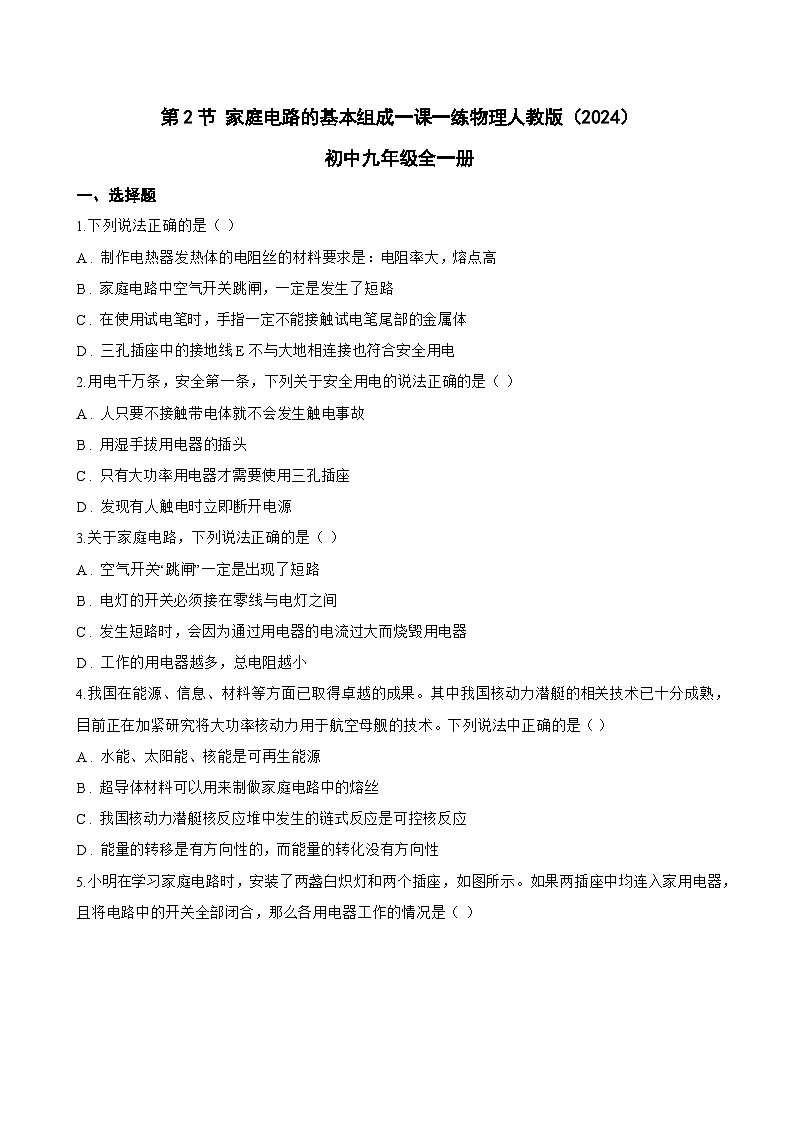

物理人教版（2024）第2节 家庭电路的基本组成课时作业

这是一份物理人教版（2024）第2节 家庭电路的基本组成课时作业，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.下列说法正确的是（ ）
A . 制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B . 家庭电路中空气开关跳闸，一定是发生了短路
C . 在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D . 三孔插座中的接地线E不与大地相连接也符合安全用电
2.用电千万条，安全第一条，下列关于安全用电的说法正确的是（ ）
A . 人只要不接触带电体就不会发生触电事故
B . 用湿手拔用电器的插头
C . 只有大功率用电器才需要使用三孔插座
D . 发现有人触电时立即断开电源
3.关于家庭电路，下列说法正确的是（ ）
A . 空气开关“跳闸”一定是出现了短路
B . 电灯的开关必须接在零线与电灯之间
C . 发生短路时，会因为通过用电器的电流过大而烧毁用电器
D . 工作的用电器越多，总电阻越小
4.我国在能源、信息、材料等方面已取得卓越的成果。其中我国核动力潜艇的相关技术已十分成熟，目前正在加紧研究将大功率核动力用于航空母舰的技术。下列说法中正确的是（ ）
A . 水能、太阳能、核能是可再生能源
B . 超导体材料可以用来制做家庭电路中的熔丝
C . 我国核动力潜艇核反应堆中发生的链式反应是可控核反应
D . 能量的转移是有方向性的，而能量的转化没有方向性

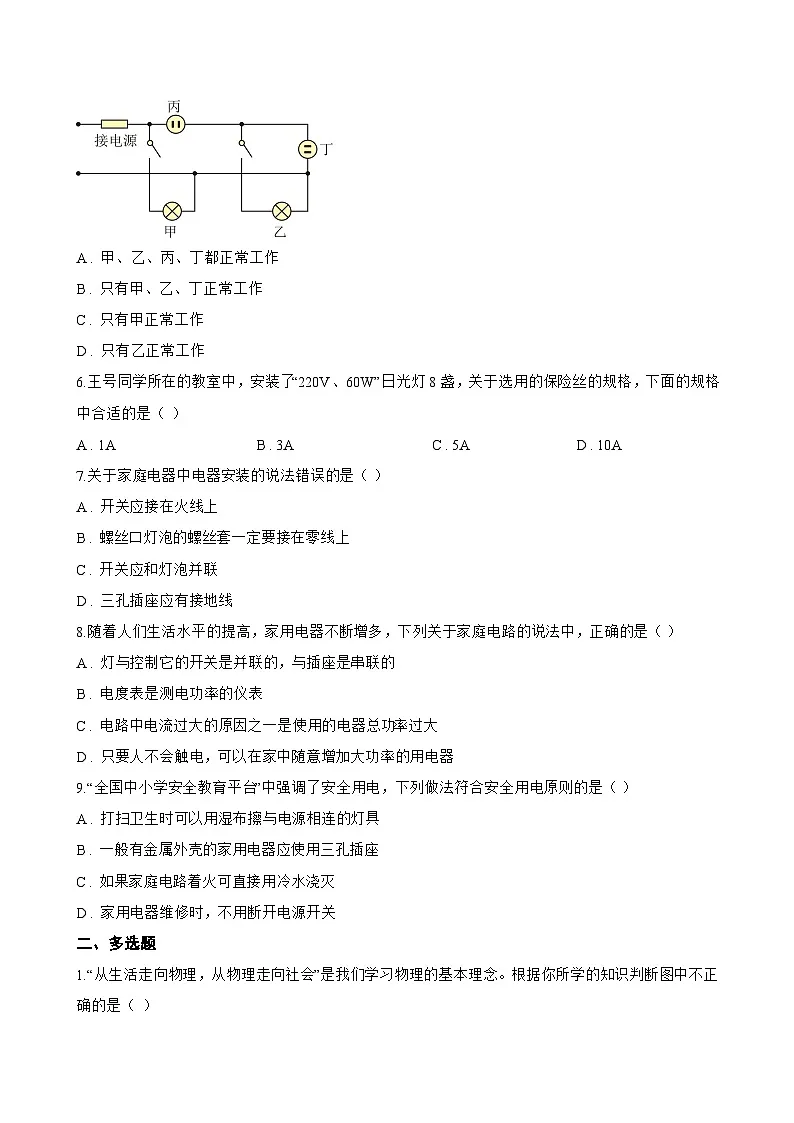

5.小明在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（ ）
A . 甲、乙、丙、丁都正常工作
B . 只有甲、乙、丁正常工作
C . 只有甲正常工作
D . 只有乙正常工作
6.王号同学所在的教室中，安装了“220V、60W”日光灯8盏，关于选用的保险丝的规格，下面的规格中合适的是（ ）
A . 1A B . 3A C . 5A D . 10A
7.关于家庭电器中电器安装的说法错误的是（ ）
A . 开关应接在火线上
B . 螺丝口灯泡的螺丝套一定要接在零线上
C . 开关应和灯泡并联
D . 三孔插座应有接地线
8.随着人们生活水平的提高，家用电器不断增多，下列关于家庭电路的说法中，正确的是（ ）
A . 灯与控制它的开关是并联的，与插座是串联的
B . 电度表是测电功率的仪表
C . 电路中电流过大的原因之一是使用的电器总功率过大
D . 只要人不会触电，可以在家中随意增加大功率的用电器
9.“全国中小学安全教育平台”中强调了安全用电，下列做法符合安全用电原则的是（ ）
A . 打扫卫生时可以用湿布擦与电源相连的灯具
B . 一般有金属外壳的家用电器应使用三孔插座
C . 如果家庭电路着火可直接用冷水浇灭
D . 家用电器维修时，不用断开电源开关
二、多选题

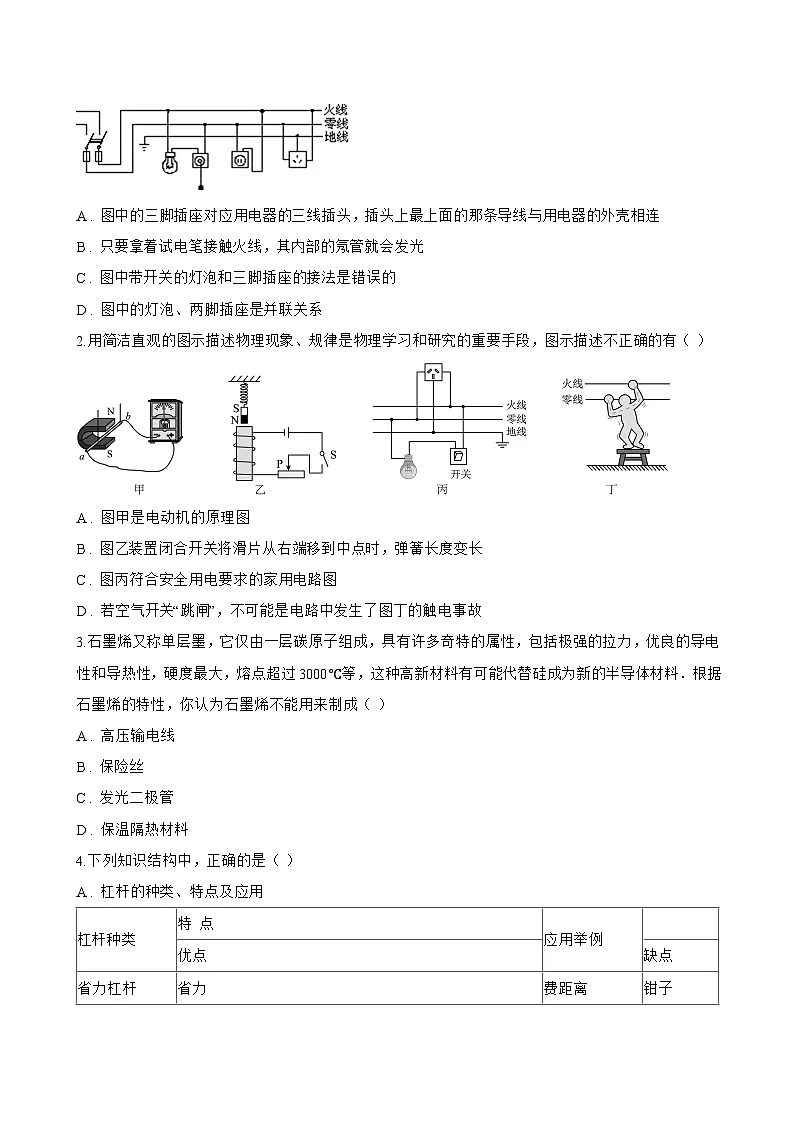

1.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
2.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
3.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成（ ）
A . 高压输电线
B . 保险丝
C . 发光二极管
D . 保温隔热材料
4.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
5.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
三、填空题
1.如图是由电磁铁P等构成的自动空气开关的原理图，当电路由于短路或 ________ 等原因导致电流过大时，电磁铁的磁性 ________ ，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用．
2.如图白炽灯螺丝套在家庭电路中接 ________ 线；控制灯泡的开关装在 ________ 线上．
3.在使用测电笔的几种做法中（如图所示），哪些做法是正确的，答： ________ ．
4.小明在家中进行综合实践活动“对家庭用电的调查研究”。
（1）在观察供电箱时看到如图甲所示的情景，其中A、B分别为漏电保护器和空气开关，它们的作用是不同的。当电路中电流过大时， ________ （填“A”“B”或“A和B都”）能自动断开；
（2）在观察插座时看到如图乙所示的三孔插座，其中①孔应与 ________ 相连。
5.每当春节到来时，街道树上要挂上许多小彩灯，这些小彩灯常常采用 ________ 方式连接的。家庭电路中的各种用电器是以 ________ （均选填“串联”或“并联”）方式连接的。
6.家里的电灯、电视机、电冰箱等家用电器的连接方法是 ________ 的（填“串联”或“并联”）；指南针能够指南北，是因为受到了 ________ 的作用．
7.小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 ________ 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过 ________ W。
8.测电笔是用来辨别 ________ 的工具，使用测电笔时，应用手接触 ________ ，笔尖接触电线，若氖管不发光，表明接触的是 ________ ．
9.我国家庭电路的电压为 ________ 伏．家中的电灯与空调器之间是 ________ 连接，电灯与控制它的电键之间是 ________ 连接（选填“串联”或“并联”）．若通过一盏灯的电流为0.2安，则30秒内通过该灯导体横截面的电荷量为 ________ 库仑．
四、综合题
1.小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c 水=4.2×10 3J/（kg•℃））
（1） 为了安全用电，该电热水器的电源线插头应该是图中的 ________ （A/B）图．该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止 ________
（2） 加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3） 电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
2.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
3.我们经常听到这样一句广告词“美的变频空调一晚只用一度电”，这个是真的吗？小曾和小明想验证这句广告词是否正确，进行了以下讨论和调查研究：
（1）首先他们觉得我们必须安全的前提下使用空调，根据我们日常使用的空调情况，下列说法错误的是 ________ ；
A.空调的导线的插头必须三孔插，是为了防止触电事故发生
B.为了节约用电，夏天空调在制冷模式下设置为26℃更合适
C.空调达到设置温度，空调会停止工作，但它的电功率不变
D.空调的功率较大，一般来说，空调的电流可达5~15A之间
（2）小曾和小明谈论交流后，得出以下方案：
A.从晚上8∶00到第二天早上8∶00，家里只让一个空调独立工作；
B．记录晚上8：00到第二天早上8：00之间 ________ ；
C．根据示数进行计算得出结论，知道了广告词的真假。
（3）小曾和小明，知道空调是大功率用电器，需要节约用电。他们查阅资料发现：阶梯电价、分时电价等计费方式也会大大提高人们节约用电的意识。为了提高大家的节约用电意识，本市实施分时电价，具体方案如下表：
小曾留心观察了一下自家电能表，分别记录了他家第一天早8∶00，晚21∶00和第二天早8∶00这三个时刻的读数，如下图所示。则他家这天应付电费 ________ 元；
（4）细心的小曾和小明还发现，现在教室里的空调的额定电压不是220V而是380V，你们知道为什么要换成380V的额定电压呢？ ________
（5）通过讨论和调查研究，小曾和小明不仅对空调有所了解，还提高了节约用电的意识。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
用电时段
时段范围
电价
高峰期
第一天8∶00~21∶00
0.55元/kW·h
低谷期
21∶00~第二天8∶00
0.30元/kW·h
