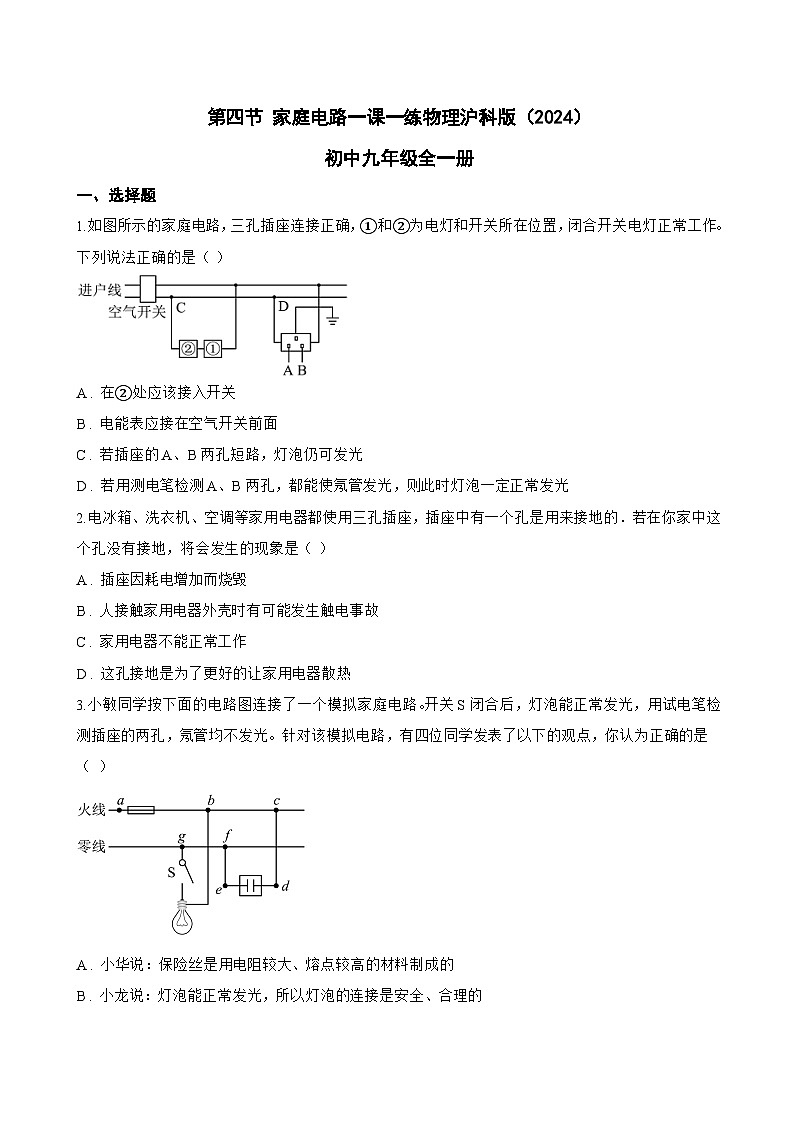

沪科版（2024）九年级全册（2024）第四节 家庭电路当堂达标检测题

这是一份沪科版（2024）九年级全册（2024）第四节 家庭电路当堂达标检测题，共8页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）
A . 在②处应该接入开关
B . 电能表应接在空气开关前面
C . 若插座的A、B两孔短路，灯泡仍可发光
D . 若用测电笔检测A、B两孔，都能使氖管发光，则此时灯泡一定正常发光
2.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（ ）
A . 插座因耗电增加而烧毁
B . 人接触家用电器外壳时有可能发生触电事故
C . 家用电器不能正常工作
D . 这孔接地是为了更好的让家用电器散热
3.小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（ ）

A . 小华说：保险丝是用电阻较大、熔点较高的材料制成的
B . 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C . 小丽说：插座无法正常工作，原因可能是cd间断路

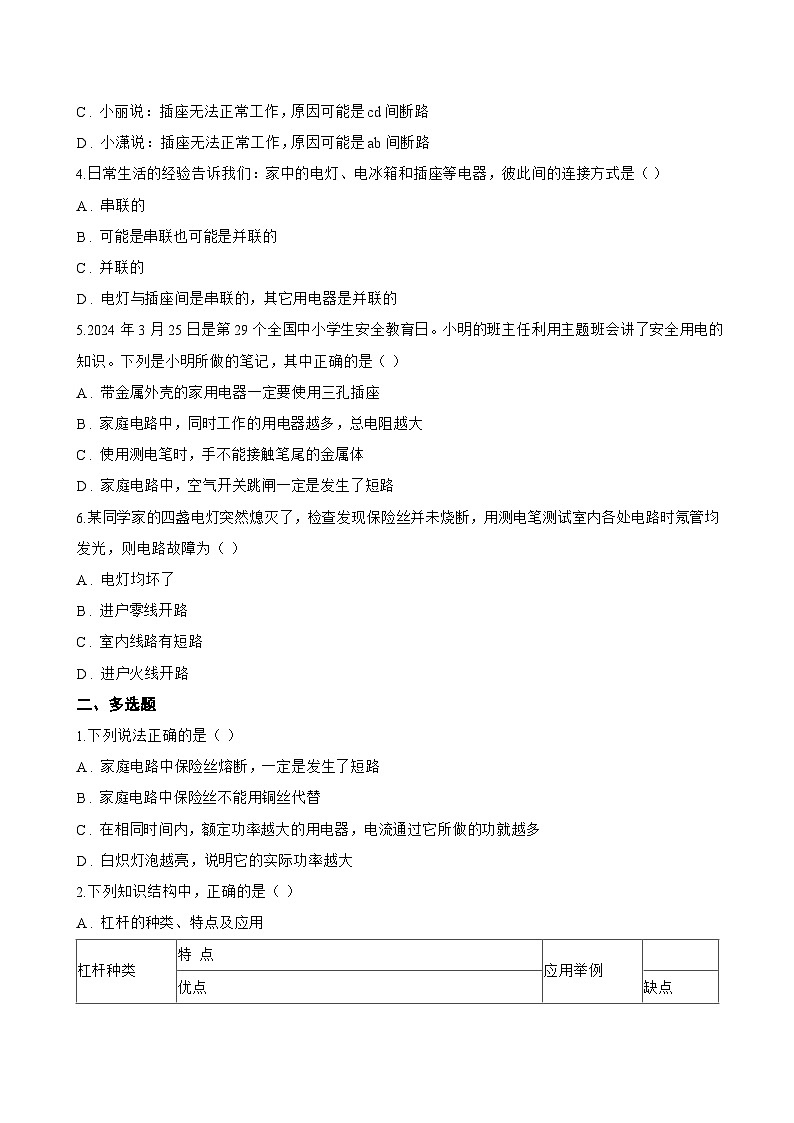

D . 小潇说：插座无法正常工作，原因可能是ab间断路
4.日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（ ）
A . 串联的
B . 可能是串联也可能是并联的
C . 并联的
D . 电灯与插座间是串联的，其它用电器是并联的
5.2024年3月25日是第29个全国中小学生安全教育日。小明的班主任利用主题班会讲了安全用电的知识。下列是小明所做的笔记，其中正确的是（ ）
A . 带金属外壳的家用电器一定要使用三孔插座
B . 家庭电路中，同时工作的用电器越多，总电阻越大
C . 使用测电笔时，手不能接触笔尾的金属体
D . 家庭电路中，空气开关跳闸一定是发生了短路
6.某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为（ ）
A . 电灯均坏了
B . 进户零线开路
C . 室内线路有短路
D . 进户火线开路
二、多选题
1.下列说法正确的是（ ）
A . 家庭电路中保险丝熔断，一定是发生了短路
B . 家庭电路中保险丝不能用铜丝代替
C . 在相同时间内，额定功率越大的用电器，电流通过它所做的功就越多
D . 白炽灯泡越亮，说明它的实际功率越大
2.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
3.以下关于电与磁的描述中，说法正确的是（ ）
A . 图甲中多个大功率用电器同时使用容易引起火灾
B . 图乙中开关、保险盒的连接符合安全用电原则
C . 图丙可探究影响通电导体在磁场中受力方向的因素
D . 图丁中的装置可用来探究电动机的工作原理
4.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
5.关于厨房中的物理现象，以下说法中正确的是（ ）
A . 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
B . 用高压锅煮饭熟得快是因为高压锅内气压大，水的沸点低
C . 洗碗时“油珠”漂在水面上，其原因是油的密度比水小
D . 工作着的电饭锅与抽油烟机的连接方式为并联
6.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
7.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
8.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A . 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B . 只要拿着试电笔接触火线，其内部的氖管就会发光
C . 图中带开关的灯泡和三脚插座的接法是错误的
D . 图中的灯泡、两脚插座是并联关系
9.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
三、填空题
1.家里的电灯、电视机、电冰箱等家用电器的连接方法是 ________ 的（填“串联”或“并联”）；指南针能够指南北，是因为受到了 ________ 的作用．
2.教室中的饮水机、日光灯、电风扇等用电器的连接方式是 ________ 联，我国家庭照明电路的电压为 ________ V。
3.用充电宝给手机充电时，充电宝属于 ________ （选填“电源”或“用电器”），充电宝上有多个USB接口，这些接口是 ________ （选填“串联”或“并联”）的，家中控制电灯的开关和电灯是 ________ （选填“串联”或“并联”）的。
4.新国家标准要求额定电流16A的延长线插座，导线的最小标准横截面积由原来的1mm 2提升到1.5mm2，增大导线横截面积的目的是减小 ________ （填“电流”、“电压”或“电阻”），在相同时间内，电流通过导线产生的热量更少，消除安全隐患。电冰箱的插头应插入三孔插座，如图甲、乙所示，图 ________ 中试电笔的氖管会发光（选填“甲”或“乙”）。

5.电饭煲是常见的家用电器，它是根据电流的 ________ 效应工作的；从安全角度考虑，电饭煲应使用三孔插座，这样做是为了让它的 ________ 与地线相连，防止触电．
四、综合题
1.小明的妈妈在厨房炒辣椒时，在卧室的小明也能被“辣椒”呛的眼泪直流，这时妈妈为了尽快的消除空气的“辣味”，于是打开了家中的电扇，以加快空气的流通．
请你根据相关的物理知识，回答下列问题：
（1） 为什么在卧室也能被“辣椒”呛的眼泪直流？
（2） 电扇工作时发生什么样的能量转换？
（3） 电扇与家庭中其它的用电器是如何连接的？
2.空调扇是一种全新概念的风扇，兼具送风、制冷、取暖和净化空气、加湿等多功能于一身，以水为介质，可送出低于室温的冷风，也可送出温暖湿润的风。如图甲，在空调扇内部比传统风扇增加了冰盒、水盒，通过强力水泵的抽取，水分被输送到超强吸水纤维蒸发器中，在这里原本干热的空气就变得湿润凉爽了。
（1）某同学在研究了空调扇的结构图与说明书后，得出下列结论，其中不合理的是 ________ ；
A．说明书提示“请勿用湿手触碰开关”，是为了防止触电事故的发生
B．说明书提示“若机体出现异常高温需立即切断电源”，是为了防止电热损坏用电器
C．空调扇正常工作时，电动机线圈的热功率为66W
D．空调扇功率不大且外壳由塑料制成，因此可以使用两孔插座
（2）图乙是空调扇的简化电路，当接通电源时，指示灯L亮，空调扇处于待机状态，再闭合S，空调扇正常运转时，测出通过电动机支路的电流为250mA，待机状态下电路的功率为 ________ ；
（3）该同学通过下列步骤测量空调扇的实际功率：
A．关闭家里所有用电器，观察电能表读数为3718.5千瓦时；
B．打开空调扇，使其单独工作2h后关闭，此时电能表读数为3718.7千瓦时；
C．根据相关数据，可计算出空调扇的实际功率为 ________ W；
（4）空调扇底座安装了万向轮，方便移动，但在其他设计上存在缺陷，请写成一条： ________ 。
3.小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c 水=4.2×10 3J/（kg•℃））
（1） 为了安全用电，该电热水器的电源线插头应该是图中的 ________ （A/B）图．该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止 ________
（2） 加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3） 电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？

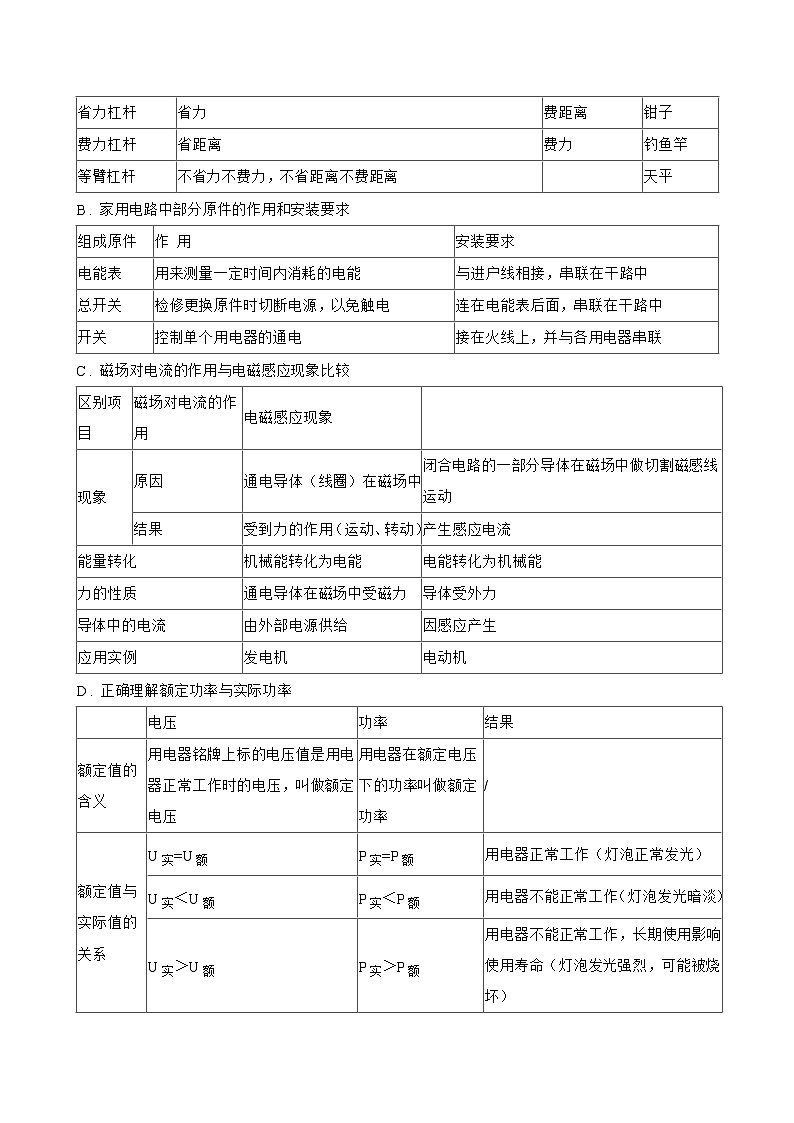

杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
项目
参数
项目
参数
额定电压
220V
水箱容量
1L
额定功率
66W
蒸发量
0.5L/h
空机质量
7.5kg
电源线长度
0.8m
