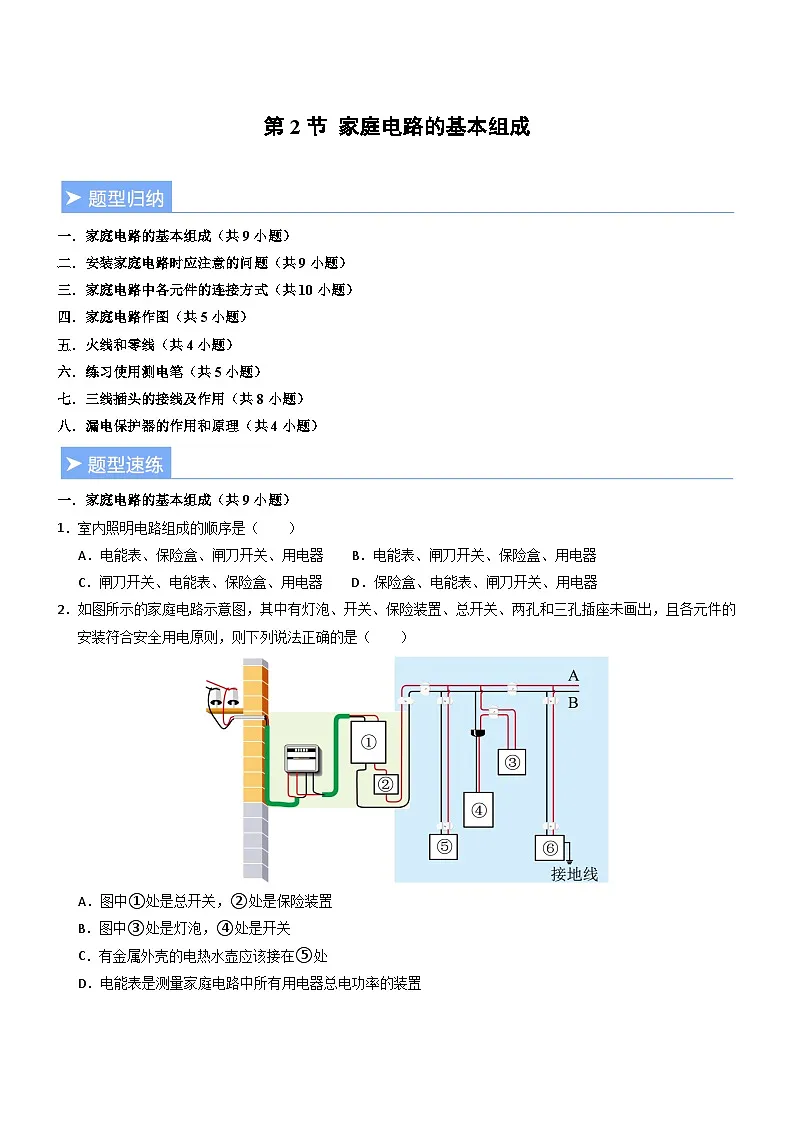

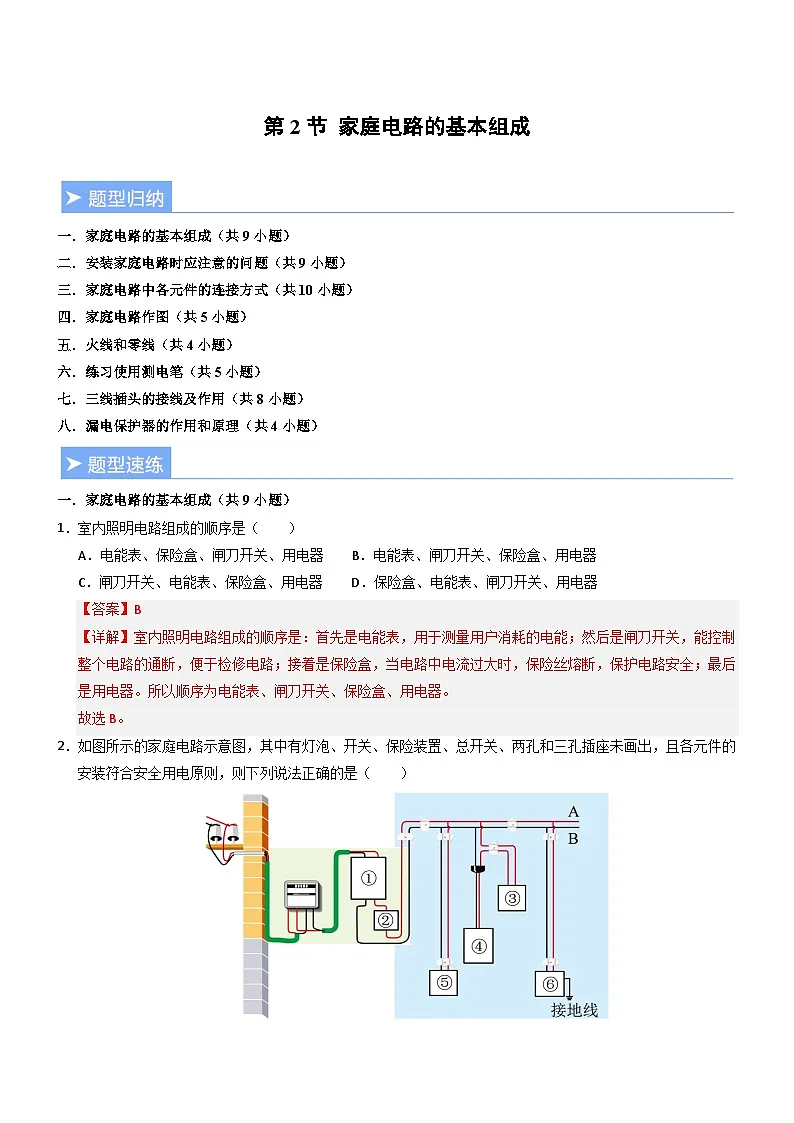

物理九年级全册（2024）第2节 家庭电路的基本组成同步测试题

这是一份物理九年级全册（2024）第2节 家庭电路的基本组成同步测试题，文件包含第2节家庭电路的基本组成重难点训练原卷版docx、第2节家庭电路的基本组成重难点训练解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。
一．家庭电路的基本组成（共9小题）
二．安装家庭电路时应注意的问题（共9小题）
三．家庭电路中各元件的连接方式（共10小题）
四．家庭电路作图（共5小题）
五．火线和零线（共4小题）
六．练习使用测电笔（共5小题）
七．三线插头的接线及作用（共8小题）
八．漏电保护器的作用和原理（共4小题）
一．家庭电路的基本组成（共9小题）
1．室内照明电路组成的顺序是（ ）
A．电能表、保险盒、闸刀开关、用电器 B．电能表、闸刀开关、保险盒、用电器
C．闸刀开关、电能表、保险盒、用电器 D．保险盒、电能表、闸刀开关、用电器
【答案】B
【详解】室内照明电路组成的顺序是：首先是电能表，用于测量用户消耗的电能；然后是闸刀开关，能控制整个电路的通断，便于检修电路；接着是保险盒，当电路中电流过大时，保险丝熔断，保护电路安全；最后是用电器。所以顺序为电能表、闸刀开关、保险盒、用电器。
故选B。

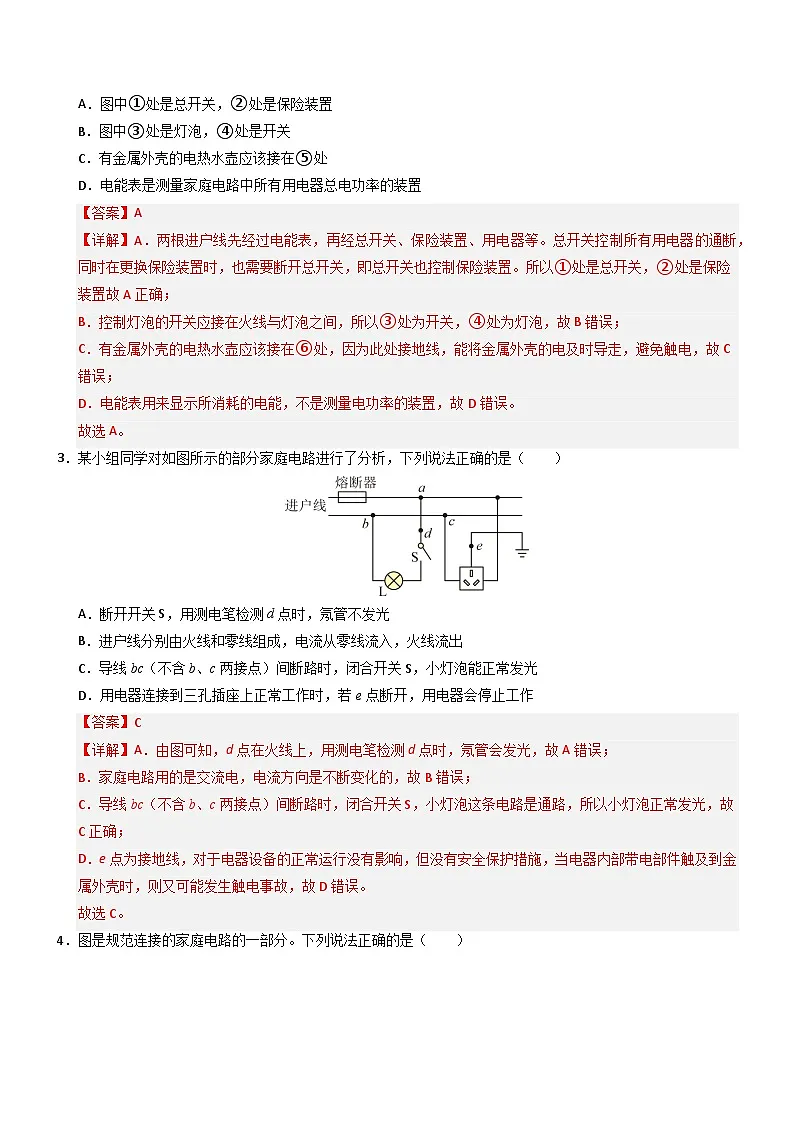

2．如图所示的家庭电路示意图，其中有灯泡、开关、保险装置、总开关、两孔和三孔插座未画出，且各元件的安装符合安全用电原则，则下列说法正确的是（ ）
A．图中①处是总开关，②处是保险装置
B．图中③处是灯泡，④处是开关
C．有金属外壳的电热水壶应该接在⑤处
D．电能表是测量家庭电路中所有用电器总电功率的装置
【答案】A
【详解】A．两根进户线先经过电能表，再经总开关、保险装置、用电器等。总开关控制所有用电器的通断，同时在更换保险装置时，也需要断开总开关，即总开关也控制保险装置。所以①处是总开关，②处是保险装置故A正确；
B．控制灯泡的开关应接在火线与灯泡之间，所以③处为开关，④处为灯泡，故B错误；
C．有金属外壳的电热水壶应该接在⑥处，因为此处接地线，能将金属外壳的电及时导走，避免触电，故C错误；
D．电能表用来显示所消耗的电能，不是测量电功率的装置，故D错误。
故选A。

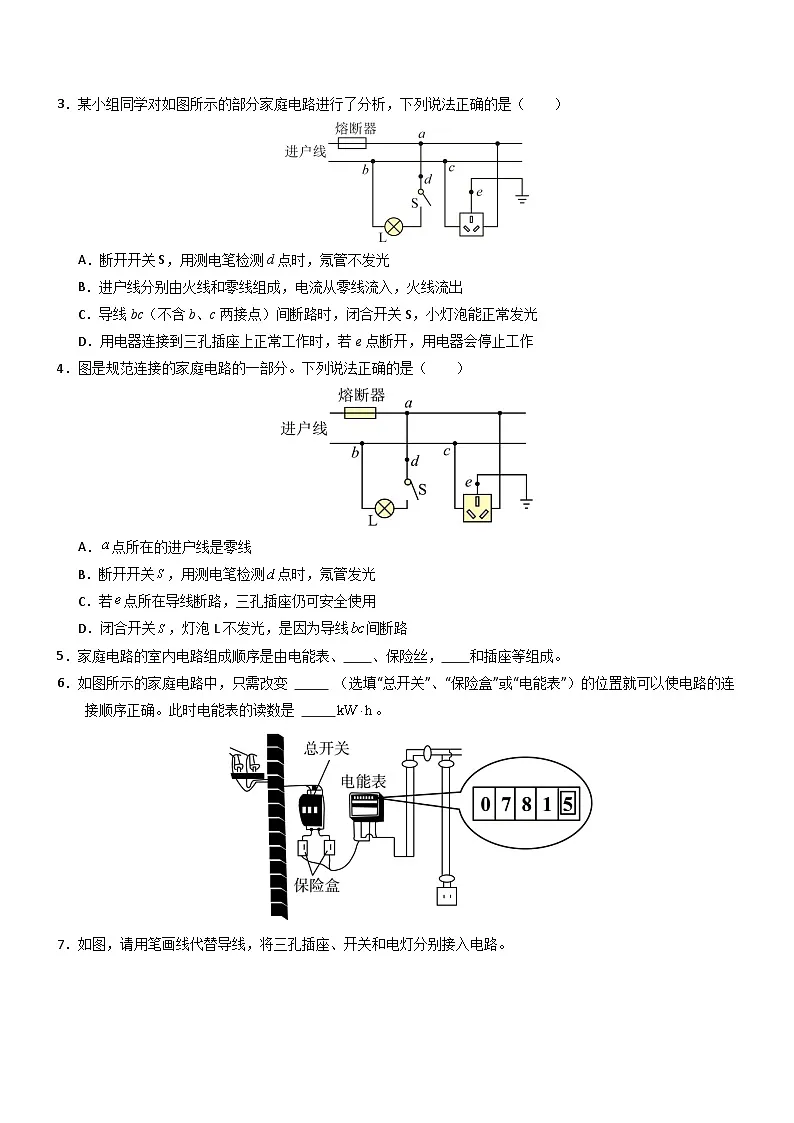

3．某小组同学对如图所示的部分家庭电路进行了分析，下列说法正确的是（ ）
A．断开开关S，用测电笔检测d点时，氖管不发光
B．进户线分别由火线和零线组成，电流从零线流入，火线流出
C．导线bc（不含b、c两接点）间断路时，闭合开关S，小灯泡能正常发光
D．用电器连接到三孔插座上正常工作时，若e点断开，用电器会停止工作
【答案】C
【详解】A．由图可知，d点在火线上，用测电笔检测d点时，氖管会发光，故A错误；
B．家庭电路用的是交流电，电流方向是不断变化的，故B错误；
C．导线bc（不含b、c两接点）间断路时，闭合开关S，小灯泡这条电路是通路，所以小灯泡正常发光，故C正确；
D．e点为接地线，对于电器设备的正常运行没有影响，但没有安全保护措施，当电器内部带电部件触及到金属外壳时，则又可能发生触电事故，故D错误。
故选C。

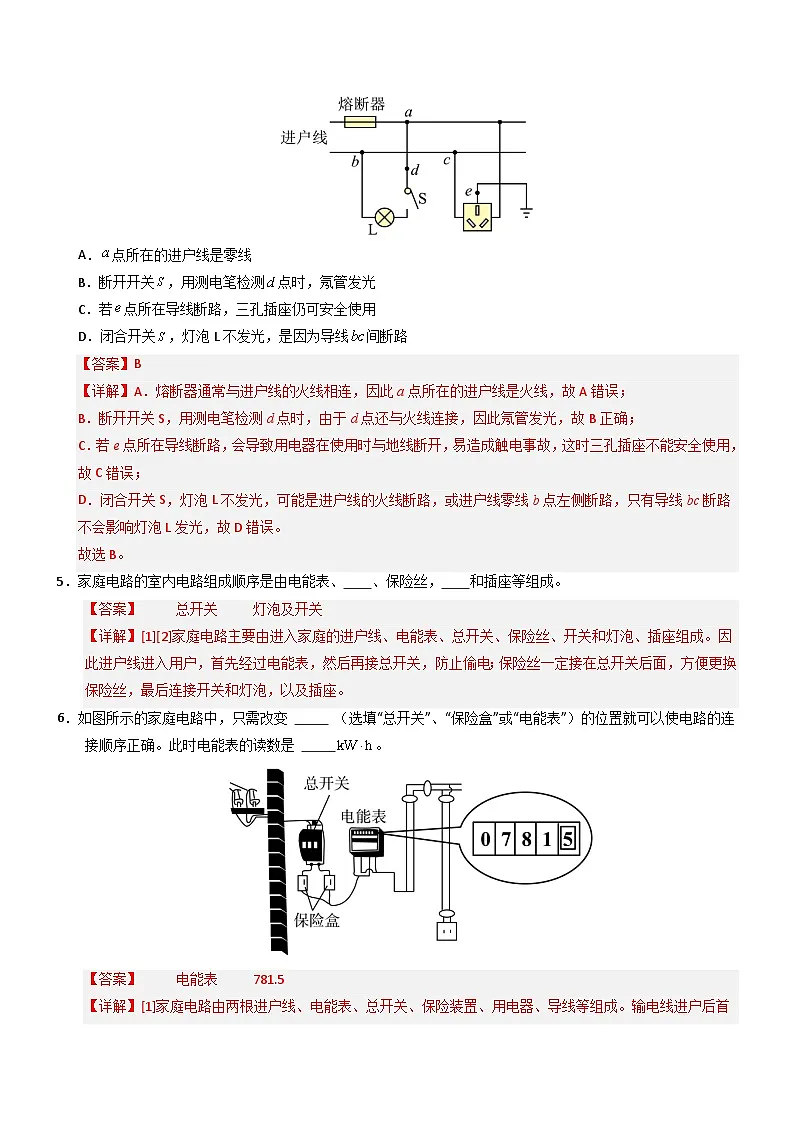

4．图是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．点所在的进户线是零线
B．断开开关，用测电笔检测点时，氖管发光
C．若点所在导线断路，三孔插座仍可安全使用
D．闭合开关，灯泡L不发光，是因为导线间断路
【答案】B
【详解】A．熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；
B．断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故B正确；
C．若e点所在导线断路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故C错误；
D．闭合开关S，灯泡L不发光，可能是进户线的火线断路，或进户线零线b点左侧断路，只有导线bc断路不会影响灯泡L发光，故D错误。
故选B。
5．家庭电路的室内电路组成顺序是由电能表、 、保险丝， 和插座等组成。
【答案】 总开关 灯泡及开关
【详解】[1][2]家庭电路主要由进入家庭的进户线、电能表、总开关、保险丝、开关和灯泡、插座组成。因此进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝，最后连接开关和灯泡，以及插座。
6．如图所示的家庭电路中，只需改变 （选填“总开关”、“保险盒”或“电能表”）的位置就可以使电路的连接顺序正确。此时电能表的读数是 。
【答案】 电能表 781.5
【详解】[1]家庭电路由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。输电线进户后首先接到电能表上，接下来是全用户用电的总开关。总开关后面是保险装置，故只需改变电能表的位置，就可以使电路的连接正确。
[2]电能表用来显示所消耗的电能，读数时最后一位是小数，读作781.5kW·h。
7．如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。

【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。由图知，上方与三孔插座右孔连接的是火线，下方与大地连接的是地线，则中间的是零线。所以三孔插座的左孔应连接到中间电线；灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。如图所示：

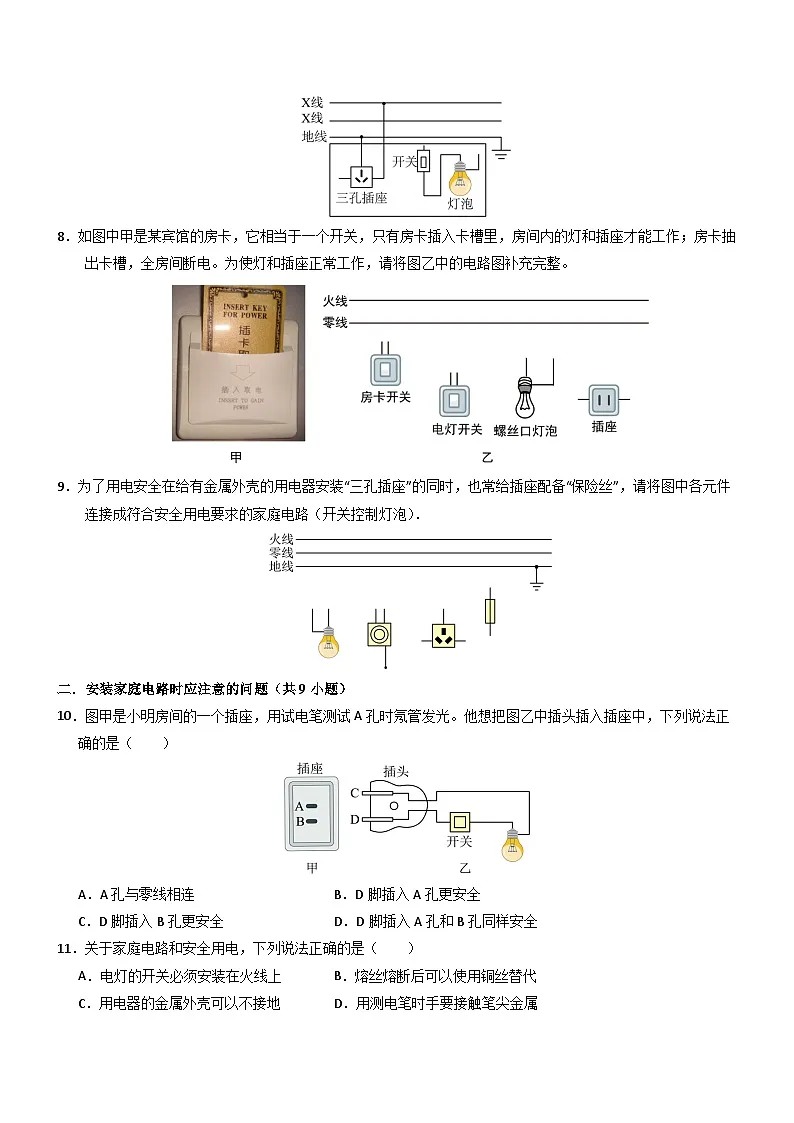

8．如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。
【答案】
【详解】从安全的角度分析，开关应该接到火线和用电器之间；房卡开关是总开关，应串联在电路中；灯泡与电灯开关串联，然后再与插座并联接入电路，最后连入零线，如图所示：
9．为了用电安全在给有金属外壳的用电器安装“三孔插座”的同时，也常给插座配备“保险丝”，请将图中各元件连接成符合安全用电要求的家庭电路（开关控制灯泡）．
( )
【答案】
【详解】火线先接开关，再接灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样既能让开关控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全．三孔插座的上孔接地线，左孔接零线，右孔接火线.保险丝接在火线上；当有金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故．如图所示：
二．安装家庭电路时应注意的问题（共9小题）
10．图甲是小明房间的一个插座，用试电笔测试A孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是（ ）
A．A孔与零线相连B．D脚插入A孔更安全
C．D脚插入B孔更安全D．D脚插入A孔和B孔同样安全
【答案】B
【详解】使用试电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。用试电笔测试A孔时氖管发光，说明A孔连接火线，为了安全，开关必须接在电灯和火线之间，所以图乙中D插脚和火线连接，D脚插入A孔更安全，这样在断开开关时，灯泡才不会带电，更安全，故B正确，ACD错误。
故选B。
11．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电灯的开关必须安装在火线上B．熔丝熔断后可以使用铜丝替代
C．用电器的金属外壳可以不接地D．用测电笔时手要接触笔尖金属
【答案】A
【详解】A.电灯的开关必须安装在火线上，开关还必须与灯泡串联，故A正确；
B.熔丝熔断后决不能使用铜丝替代，因为铜丝的熔点高，电阻小，电路中电流过大时不能及时熔断，故B错误；
C.有金属外壳的用电器必须接地，用电器的金属外壳如果不接地，当用电器漏电时，可能发生触电事故，故C错误；
D.用测电笔时手要接触笔尾金属体，这样才能构成电流的回路，有电流通过验电器，验电器中的氖泡才能发光。使用验电器时手不能接触笔尖金属体，接触笔尖金属会触电，故D错误。
故选A。
12．下图是家庭电路中的一部分，家庭电路中电压不变，下列判断正确的是（ ）
A．顺时针旋转调速开关，调速开关接入电路的电阻变小
B．若吊扇与地线相连的导线断路，其他部分连接正常，吊扇仍可长期使用
C．电路完好，断开电灯开关，正确使用测电笔测试A点时，氖管仍然发光
D．先闭合电灯开关，电灯发光，再旋转调速开关，吊扇工作后，电灯亮度会变暗
【答案】C
【详解】A．根据电阻大小影响因素，材料、横截面积、温度一定，电阻越长，电阻越大。如图，调速开关实质是变阻器，顺时针旋转时，滑片移动使接入电路的电阻丝长度变长，所以接入电路的电阻变大，故A错误；
B．吊扇金属外壳应接地，若与地线相连的导线断路，一旦吊扇漏电，金属外壳会带电，易引发触电事故，不能长期安全使用，故B错误；
C．电路完好时，A点与火线连通。断开电灯开关，A点仍与火线相连，用测电笔测试A点，电流能经测电笔、人体流入大地形成回路，所以氖管会发光，故C正确；
D．家庭电路中，电灯和吊扇是并联的，并联电路各支路独立工作、互不影响。旋转调速开关改变吊扇支路电阻，不会影响电灯支路的电压和电流，电灯亮度不变，故D错误。
故选C。
13．某项目化学习小组的同学，为一房间设计了如图所示的四种电灯，你认为其中符合安全用电要求的是（ ）
A．B．
C．D．
【答案】A
【详解】A．图中显示保险丝安装在火线上，符合安全用电要求；灯泡的开关与火线相连，灯泡另一端接零线，这种连接方式能确保断开开关时灯具不带电，符合安全用电要求，故A符合题意；
BCD．开关接在零线上，即使断开开关灯具仍与火线相连，存在触电风险；保险丝接在零线上，当电路过载熔断时，设备仍与火线相连，无法提供有效保护，故BCD不符合题意；
故选A。
14．家庭电路中，用电器通常是 联的，这样它们可以独立工作，互不影响。小明同学想在家里安装一盏照明灯，设计的电路如图所示。图中虚线框1和2应连入开关和电灯，则开关应装在虚线框 中（选填“1”或“2”）。安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为 （选填“火线”或“零线”）断了。
【答案】 并 2 零线
【详解】[1]家庭电路的用电器通常是并联的，因为各家用电器在正常工作时，互不影响。
[2]为了用电的安全，开关应接在火线与灯之间，因此开关应接在2处。
[3]灯不亮，可能是电路开路或短路；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，不会是短路；只能是断路，由于火线上有电，说明火线没有断路，只能是零线断路。
15．在家庭照明电路中，控制灯的开关应接在 线和灯之间，带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与 线相连，不至于对人造成伤害，火线和零线可以用试电笔判断。正确使用试电笔时，手要接触 （选填“笔尖金属体”或“笔尾金属体”）。
【答案】 火 地 笔尾金属体
【详解】[1]在家庭照明电路中，为防止触电，必须把控制用电器的开关接在火线和用电器之间。
[2]带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与地线相连，不至于对人造成伤害，火线和零线可以用试电笔判断。
[3]正确使用试电笔时，手要接触笔尾金属体。
16．如图所示，投影仪灯泡L功率较大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇。请用笔画线代替导线将电路连接完整。要求：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S₂，风扇才停止转动；若只闭合开关S1，，灯泡不亮。
【答案】
【详解】由题知，先断开开关S1，灯泡熄灭，风扇继续转动；再断开开关S2，风扇才停止转动，灯和风扇并联；若只闭合开关S1，灯泡不亮；由此可知S1串联在灯泡所在支路上，S2串联在干路上，且开关应接在火线上，如图所示：
17．如图所示，按照安全用电原则，用笔画线代替导线，将开关、两盏均标有“；60W”字样的灯泡接入家庭电路中，要求开关闭合后两盏灯都能同时正常发光。
【答案】
【详解】根据题意可知，按照安全用电原则，要求开关闭合后，两盏灯都能同时正常发光，则开关要接在火线和用电器之间，且开关在干路上；两盏灯泡的额定电压（正常工作电压）是220V，所以两盏灯要并联，如图所示：
18．将图中各元件接入电路，要求：开关只控制电灯；三孔插座带保险丝。
【答案】
【详解】火线先接开关，再接灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样既能让开关控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。三孔插座的上孔接地线，左孔接零线，右孔接火线，保险丝接在火线上；当有金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示
三．家庭电路中各元件的连接方式（共10小题）
19．如图是小明根据卧室电路的连接情况画出的部分家庭电路图。下列说法正确的是（ ）
A．图中开关和灯泡是并联连接的B．开关与灯泡的位置可以互换
C．图中三孔插座的接法是正确的D．用试电笔接触a孔时，氖管发光
【答案】C
【详解】A．由图可知，开关控制灯泡的通断，因此开关和灯泡是串联连接的，故A错误；
B．为了电路更安全，开关与灯泡的位置不可以互换，开关必须接在火线上，这样断开开关时，灯泡与火线断开，更安全，故B错误；
C．三孔插座左孔应接零线，右孔应接火线，上孔接地线，因此图中三孔插座的接法是正确的，故C正确；
D．三孔插座的左孔连接零线，所以试电笔插入a孔时，氖管不发光，故D错误。
故选C。
20．小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关②将新插座装回墙上③拆下旧插座④闭合总开关⑤将电线按“左零右火”接入新插座的接线柱上。下列操作顺序符合安全用电原则的是（ ）
A．①③④⑤②B．①③⑤②④
C．③⑤①②④D．③⑤②①④
【答案】B
【详解】根据安全用电原则，更换插座时必须先断开电源，避免触电。正确操作顺序为： ①断开总开关→③拆下旧插座→⑤接线→②装新插座→④闭合总开关，故B符合题意，ACD不符合题意。
故选B。
21．如图所示电路是家庭电路的一部分，图中A和B位置分别接入一盏电灯和开关，在符合安全用电原则的情况下，下列相关说法正确的是（ ）

A．应在A处接开关，B处接灯泡
B．用试电笔接触插座的左孔，氖管会发光
C．两孔插座上接入电视机后，电视机是与灯泡并联的
D．若控制灯泡的开关短路，则保险丝会熔断
【答案】C
【详解】A．为了安全用电，开关要接在火线上，应在B处接开关，A处接灯泡，故A错误；
B．插座左零右火，用试电笔接触插座的左孔，氖管不会发光，故B错误；
C．两孔插座上接入电视机后，电视机与灯泡是并联的，各用电器各不干扰，故C正确；
D．若控制灯泡的开关短路，则灯泡接入电路，发光，保险丝不会熔断，故D错误。
故选C 。
22．小明家有“高温”和“低温”两挡位的电烤箱，其内部简化电路如图所示。下列说法正确的是（ ）
A．c端不接入电路，符合安全用电原则
B．使用时，a接火线，b接零线，c接地线
C．正确连接后，只闭合S1时，电路处于“高温”挡
D．正确连接后，先闭合S1再闭合S2，总功率变大
【答案】D
【详解】A．为了防止触电，电烤箱的金属外壳必须接地线，所以c端需要接入电路，故A错误；
B．为了安全，开关要接在火线和所控制的用电器之间，所以b接火线，a接零线，电烤箱的金属外壳必须接地线，c接地线，故B错误；
CD．正确连接后，只闭合S1时，只有R1接入电路中，电路的总电阻最大，由可知电路的总功率最小，处于“低温”挡，再闭合S2，两个电阻并联，电路的总电阻最小，由可知电路的总功率最大，处于“高温”挡，故D正确，C错误。
故选D。
23．上海地区家庭电路的电压为 伏，家中电灯与电灯之间是 连接的。若每多使用一盏照明电灯，家庭电路的总电流会 （选填“变大”、“不变”或“变小”）。
【答案】 220 并联 变大
【详解】[1]我国家庭电路的电压为220V，教室中照明电路的电压也为220V。
[2]家中电灯与电灯在工作时互不影响，它们之间都是并联连接。
[3]若每多使用一盏照明电灯，并联的总电阻变小，电路的总电压不变，根据欧姆定律知，照明电路的总电流会变大。
24．如图所示是小明家的部分家庭电路，断开开关，灯泡熄灭，此时用测电笔按照正确的操作方法接触A处，氖管 （选填“发光”或“不发光”）；用测电笔按照正确的操作方法接触B处，氖管 （选填“发光”或“不发光”），所以该电路 （选填“存在”或“不存在”）安全隐患。
【答案】 发光 发光 存在
【详解】[1][2][3]断开开关，灯泡熄灭，此时用测电笔按照正确的操作方法接触A处，与火线连通，氖管发光；用测电笔按照正确的操作方法接触B处，也与火线连通，氖管发光，所以该电路存在安全隐患。
25．小芳家新购买了一个多功能排插（如图所示），包含开关、三孔插座和USB接口（工作时各接口互不影响）。为确保安全，控制排插电源的开关应串联在 线上，三孔插座的E孔应与 线连接。若其中一个USB因接触不良无法充电，其他插座 （选填“仍能”或“不能”）正常使用。
【答案】 火 地 仍能
【详解】[1][2]为了安全，控制排插电源的开关应串联在火线上，这样断开开关，用电器不会带电，人不会触电；三孔插座的E孔应与地线连接，防止电器漏电时发生触电危险。
[3]三孔插座和USB接口互不影响，它们是并联的，若其中一个USB因接触不良无法充电，其他插座仍能正常使用。
26．如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。
【答案】
【详解】开关和三孔插座串联后接到火线上，三孔插座的正确接法是“左零右火上接地”，如下图
27．请用笔画线代替导线，将图中的插座、电灯和开关正确连入家庭电路中。
【答案】
【详解】根据开关控制火线的要求连接灯泡：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；故作图如下：
28．如图（a）所示为某型号带有USB接口的插座面板，其内部简化电路如图（b）所示，三孔插座和USB供电模块可独立工作，且均受开关控制，试用笔画线代替导线，将各元件正确连入家庭电路中。
【答案】
【详解】三孔插座和供电模块可以独立工作，即两者是并联的，而三孔插座和供电模块由开关控制，说明开关在干路上，故电路连接如下图
四．家庭电路作图（共5小题）
29．如图是一款智能语音控制小夜灯的电路图。闭合开关后，小夜灯的语音模块可接收开关灯指令、颜色指令、亮度指令进行调节。请将电路图连接完整。
【答案】
【详解】由安全用电的原则可知，开关应该接到火线和用电器之间，如图所示：
30．如图所示，插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中。
【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，保险丝接在插座和火线之间；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全，如图所示：
31．金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图中用笔画线表示导线将三孔摇座和开关连接在家庭电路中。
【答案】
【详解】火线先连接开关，再连接三孔插座的右孔（相线孔）；零线直接连接三孔插座的左孔（零线孔）；地线连接三孔插座的上孔（接地孔）。这样连接能保证开关控制插座通断，且符合安全用电要求（有金属外壳的用电器通过三孔插座接地，防漏电触电）。按照上述规则，用笔画线连接，火线进开关，再连插座右孔，零线连插座左孔，地线连插座上孔，完成电路连接。如图所示：
32．在电气工程领域电动机的连接要求与三孔插座相同，请把图中的吊扇（电动机）按安全用电原则接入电路，要求：调速开关（abc是三个接线柱）控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。
【答案】
【详解】调速开关能控制吊扇的转速，则调速开关应与吊扇串联，根据安全用电原则，调速开关应接在火线上；调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；为保证用电的安全，吊扇的金属外壳应接地，电流从火线出发经过吊扇回到零线，故如图所示：
33．如图所示三孔插座，把它正确接入家庭电路。
【答案】
【详解】三孔插座的正确接法是上孔接地线，左孔接零线，右孔接火线，当金属外壳的用电器漏电时，上孔接地线，人体接触漏电的用电器的金属外壳时，地线把人体短路，防止发生触电事故，开关应接在火线和三孔插座的右孔之间，起到控制插座的作用，当开关断开时，可直接切断火线与用电器，如图所示：
五．火线和零线（共4小题）
34．某家庭电路的构成如图所示，闭合开关S，LED灯发光、电风扇正常工作。下列说法正确的是（ ）
A．若开关S短路，不会引起空气开关跳闸
B．图中电风扇和LED灯串联
C．甲线为火线、乙线为零线
D．若入户零线出现断路，断开开关，试电笔插入插座左孔氖管会发光
【答案】A
【详解】A．若开关 S 短路，只是开关失去控制作用，电路中的 LED 灯和电风扇仍正常工作，不会造成电路中电流过大，所以不会引起空气开关跳闸，故A正确；
B．图中电风扇和 LED 灯是并联的，它们各自独立工作，互不影响，而不是串联，故B错误；
C．开关要接在火线上，所以乙线为火线、甲线为零线，故C错误；
D．插座左孔接的是零线，若入户零线出现断路，断开开关，试电笔插入插座左孔，因为左孔此时不能与火线相连，所以氖管不发光，故D错误。
故选A。
35．如图所示是小明家简单的家庭电路示意图，有灯泡、开关、保险装置和总开关，且各元件的安装符合安全用电的原则，下列说法正确的是（ ）
A．图中①处是保险装置，②是总开关B．图中③是开关，④是灯泡
C．有金属外壳的电热水壶应该接在⑤D．可以把导线A和B连起来，电路形成一个通路
【答案】B
【详解】A．保险丝接在总开关之后，所以图中①处是总开关，②是保险装置，故A错误；
B．在家庭电路中，为了安全，开关要接在火线和用电器之间，所以③是开关，④是灯泡，故B正确；
C．有金属外壳的用电器，其外壳要接地，所以电热水壶要使用三孔插座⑥，故C错误；
D．A是火线，B是零线，将导线A和B连起来，电源会被短路，故D错误。
故选B。
36．家庭电路的部分电路如图所示，进户线 （选填“甲”“乙”）是火线；只闭合开关S1，L1正常发光，再闭合开关S2，L1马上熄灭，如果故障出在L2上，则可能是L2 。
【答案】 甲 短路
【详解】[1]为了用电安全，开关应接火线，由图可知甲是火线。
[2]只闭合开关S1，L1正常发光，再闭合开关S2，L1马上熄灭，由于并联电路互不影响，所以L2不可能断路，当L2发生短路会造成整个电路短路，L1熄灭，所以故障可能为L2短路。
37．东东家买了一个新的电热水壶，如图甲、乙分别是一种电热水壶的外形及内部电路图。电路中的R是电热丝，S是自动开关，①、②、③是底座上的三个接线点，则①接 ，③接 （均选填“零线”“火线”或“大地”）。
【答案】 大地 火线
【详解】[1][2]开关应接在火线与电热丝之间，电热水壶的金属外壳应与地线相连，故③接火线，②接零线，因①与热水壶的外壳相连，则①接大地。
六．练习使用测电笔（共5小题）
38．如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．如图甲所示是使用验电笔的正确方式
B．控制照明灯的开关应接在图乙中的处
C．火线和零线同时安装保险丝能够让电路更安全
D．电能表是用来测量电功的仪表，常用单位是瓦特（W）
【答案】B
【详解】A．使用验电笔时手指需要触碰笔尾金属体，如图甲所示使用验电笔的方式错误，故A错误；
B．家庭电路中，控制照明灯的开关需要与火线相连，控制照明灯的开关应接在图乙中的处，故B正确；
C．火线和零线同时安装保险丝并不能让电路更安全，反而可能增加触电风险，故C错误；
D．电能表是用来测量电功的仪表，常用单位是千瓦时（），故D错误。
故选B。
39．如图所示为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手可以接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不能接触笔尾金属体
D．正确使用试电笔氖管发光时，有电流流经人体
【答案】D
【详解】AC．使用试电笔验电时手可以接触笔尾，不能接触笔尾金属体，接触笔尖会导致触电，故AC错误；
B．使用试电笔时，若氖管发光，说明试电笔有电流通过，所以接触处与火线是连通的，故B错误；
D．氖管发光，试电笔有电流通过，人手指接触笔尾，所以电流经过人体，流向大地，故D正确。
故选D。
40．如图所示的部分家庭电路（电路完好），左端为进户线，开关S闭合灯泡发光时，用试电笔测试电路各点，下列说法错误的是（ ）
A．用试电笔测试A点氖管发光B．用试电笔测试B点氖管发光
C．用试电笔测试插座左孔氖管不发光D．用试电笔测试插座右孔氖管发光
【答案】B
【详解】A．开关闭合灯泡发光时，用试电笔测试A点相当于接触火线，氖管发光，故A正确，不符合题意；
B．开关S闭合灯泡发光时，用试电笔测试B点相当于接触零线，氖管不发光，故B错误，符合题意；
C．两孔插座的正确接法是：左孔接零线，右孔接火线，用试电笔测试插座左孔氛管不会发光，故C正确，不符合题意；
D．用试电笔测试插座右孔，试电笔与火线接触，氖管发光，故D正确，不符合题意。
故选B。
41．如图所示的家庭电路，闭合开关S后，灯泡L不亮，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，则该电路的故障是 （填“ab”“bc”或“进户零线”）断路。维修后闭合开关S，灯泡发光，用试电笔检测b点时试电笔的氖管 （填“发光”或“不发光”）。
【答案】 bc 不发光
【详解】[1]闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，说明电路没有发生短路（否则保险丝熔断，火线不带电），则该电路可能存在断路故障，则a点和b点与火线是相连的；c点不能使试电笔的氖管发光，c与零线相连，则该电路的故障是bc断路。
[2]维修后闭合开关S，灯泡发光，用试电笔检测b点时，因与零线连通，试电笔的氖管不发光。
42．有甲、乙、丙三个带电休，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电荷，则甲物体带 电荷。下图是某测电笔的外形图，A、B、C、D、E所指的部位如图中标注所示，在通常情况下，属于绝缘体的是 ，在检测时，手一定要接触 （最后两空选填图中部位的字母序号）
【答案】 负 B E
【详解】[1]同种电荷相互排斥，异种电荷相互吸引，甲物体排斥乙物体证明乙物体带电且与甲物体电荷相同，乙物体吸引丙物体，证明乙物体带电与丙物体相反，丙带正电知乙带负电，则甲带负电荷。
[2]容易导电的物体叫导体，不容易导电的物体叫绝缘体。塑料套管不容易导电，属于绝缘体，即属于绝缘体的是B。
[3]测电笔工作原理是电流通过笔尖到电阻过弹簧到笔尾金属体流经人体再流向大地形成闭合回路，此时氖管发光，因此手一定要接触螺母也就是笔尾的金属体，即位置E。
七．三线插头的接线及作用（共8小题）
43．如图所示，是家庭电路中常用的插座，下列说法正确的是（ ）
A．图中的A孔接火线，B孔接零线
B．插座上的指示灯与插孔电路是并联的
C．开关是控制指示灯的，开关断开后，插座还可以正常使用
D．C孔接地线，地线和零线其实是一根线
【答案】B
【详解】A．图示中的A、B、C为三孔插座的三个孔，根据三孔插座接线方式，左零右火上接地，A孔接零线，B孔接火线，C孔接地线，故A错误；
BC．插座的指示灯和插孔是并联状态，即使指示灯不工作，插孔也能正常使用，指示灯只是显示电路是否通电，而开关是控制灯和所有插座的，开关断开后，插座不可以正常使用，故B正确，C错误；
D．C孔接地线，地线和零线是不同的，不是一根线。故D错误。
故选B。
44．如图是规范连接的家庭电路的一部分．下列说法正确的是（ ）
A．b点所在的进户线是火线
B．有金属外壳的用电器使用时，应插入图中三孔插座
C．断开开关S，用试电笔检测b点时，氖管发光
D．闭合开关S，灯泡L不发光，一定是bc间断路
【答案】B
【详解】A．由图中熔断器的位置、插座的接线方式可知， b点所在的进户线是零线，故A错误；
B．根据安全用电可知，有金属外壳的用电器使用时，应插入图中三孔插座，故B正确；
C．断开开关S，b点与火线不连通，用试电笔检测b点时，氖管不发光，故C错误；
D．闭合开关S，灯泡L不发光，可能是b前端零线断路，而bc间断路对灯泡L所在的电路不受影响。故D错误。
故选B。
45．对于如图所示的部分家庭电路，下列说法正确的是（ ）
A．b、c之间的电压为220V
B．三孔插座的上孔必须接地线
C．照明灯和控制开关可以互换位置
D．当同时使用的用电器增加时，用电线路上的总电流会变小
【答案】B
【详解】A．a、b之间的电压为220V，b、c之间的电压是零，故A错误；
B．三孔插座的正确接法是左零右火上接地。三孔插座的上孔必须接地线，故B正确；
C．照明灯和控制开关不可以互换位置，开关必须接在用电器和火线之间，故C错误；
D．当同时使用的用电器增加时，并联的总电阻越小，用电线路上的总电流会变大，故D错误。
故选B。
46．“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
插线板A孔应接 线；当多个用电器同时插在插线板上工作时，它们的连接方式是 联；家里的日光灯与控制它的开关是 联的；用测电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或“乙”）；下列现象中，可能会引起家中保险丝熔断的是 。
①插座中的两个线头相碰
②开关中的两个线头相碰
③电路中增加了大功率的用电器
④灯丝烧断
【答案】 地 并 串 甲 ①③
【详解】[1]三孔插座的左孔接零线、右孔接火线，上孔接地线。由图得，插线板A孔应该接地线。
[2]多个用电器同时插在插线板上工作时，它们是并联的，互不影响。
[3]家里的日光灯与控制它的开关是串联的，两者相互影响。
[4]使用测电笔时，手必须接触笔尾金属体，不能接触笔尖，故甲正确。
[5]引起家中保险丝熔断的现象有：家庭电路中电流过大的原因：电路发生了短路；用电器的总功率过大。
①插座中的两个线头相碰，会导致电路发生短路现象，故①符合题意；
②开关中的两个线头相碰，电路形成通路状态，不会导致电路异常，故②不符合题意；
③电路中增加了大功率的用电器，会导致电路中用电器的功率过大，故③符合题意；
④灯丝烧断，电路中没有电流，不会使保险丝熔断，故④不符合题意。
故选①③。
47．如图所示是小明家刚购买的某品牌洗碗机，它的外表有银光闪闪的金属外壳，该洗碗机具有热水洗净、暖风烘干、杀菌等功能。为了安全，该洗碗机应选用图 （选填“甲”或“乙”）插座。若该洗碗机按标准洗涤程序单独正常工作一次，电能表的指示灯闪烁 次。
【答案】 甲 1280
【详解】[1]洗碗机有金属外壳，应该使用三孔插座，应该选择甲插座。
[2]由电能表的表盘可知，电路中的用电器每消耗的电能，电能表闪烁1600次；若该洗碗机按标准洗涤程序单独正常工作一次，消耗的电能是，电能表的指示灯闪烁的次数
48．如图，测电笔的氖管发光，所测孔连接的是 线。多个用电器同时插入插线板都能独立工作，各用电器是 联的。断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上。三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电。
【答案】 火 并 干 金属外壳
【详解】[1]测电笔的氖管发光，说明该孔有电，则该孔连接的是火线。
[2]并联电路各用电器互不影响。多个用电器同时插入插线板都能独立工作，说明各用电器之间互不影响，则各用电器是并联接入电路的。
[3]插板上所有插孔是并联的，断开插线板上的开关，所有插孔都不能供电，说明此时插板没有电，则开关连接的是火线，且接在干路上。
[4]为了防止触电，有金属外壳的用电器要使用三孔插座，三孔插座中间的插孔接地，是将用电器的金属外壳与大地相连，把金属外壳所带的电导入大地。
49．请将图中的空调专用插座正确地接入家庭电路中。
【答案】
【详解】三孔插座接入电路，根据安全用电原则，要采取“左零右火中间地”的接法，题中已将接地线连接好给出，只需将三孔插座的左侧插孔接“零线”，右侧插孔接“火线”即可，同时注意导线连接处一律要涂成黑色圆点，完成的正确的接线图如下图所示：
50．请将图所示元件连接成符合安全用电要求的家庭电路。
【答案】
【详解】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。如图所示：
八．漏电保护器的作用和原理（共4小题）
51．家庭电路都应安装漏电保护器，当被保护的电路中发生漏电，漏电保护器会迅速切断电路。如图所示为安装了漏电保护器的家庭电路示意图。下列说法正确的是（ ）
A．被保护的线路应当接在漏电保护器的左边
B．当A、B两处的电流不相等时，电路会被切断
C．当有人站在地上接触C处时，电路不会被切断
D．用电器外壳接地时一定会导致漏电，保护器切断电路
【答案】B
【详解】A．漏电保护器应该安装在家庭电路的主干路中,零线和火线同时从漏电保护器内部穿过，被保护的线路应当接在漏电保护器的右边，故A错误；
B．A处在火线上，B处在零线上，当A、B两处的电流不相等时，漏电保护器能检测出“漏电了”，从而迅速切断电路，故B正确；
C．当有人站在地上接触C处时，人会发生触电事故，则漏电保护器会切断电路，故C错误；
D．如果用电器内部导线破损，会使外壳带电，即漏电，若没有破损时，不会漏电，故D错误。
故选B。
52．某家庭电路的连接如图所示，下列说法正确的是（ ）

A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．和是串联的
【答案】C
【详解】A．根据灯泡和插座的接线可知a点所在的电源线为火线，故A错误；
B．为保护电路，空气开关需要安装在火线上，及a点处，故B错误；
C．根据安全用电原则，三孔插座中的上接线柱需要与地线相连，即c点所在的导线与大地相连，故C正确；
D．由图可知，两灯泡首首相连，尾尾相连为并联，故D错误。
故选C。
53．如图所示是家庭电路的一部分。当用电器正常工作时，电路中A处和B处的电流大小关系是IA与IB相等；若IA与IB不相等，图中的漏电保护器会切断电路。当站在地上的人不小心接触到C处裸露的电线时，漏电保护器 切断电路。（选填“会”或“不会”）
【答案】不会
【详解】由图可知，C处是零线，故当站在地上的人不小心接触到C处裸露的电线时，不会触电，电路中A处和B处的电流大小相同，故漏电保护器不会切断电路。
54．如图甲是家庭电路中常见的三孔插座，在安装时最上面的插孔应该是与 相连的，这样当带有三脚插头的用电器插入插座时，避免了漏电或触电事故的发生。
现在家庭电路中都装有以下两种保护装置：
A．漏电保护断路器（图乙） B．空气断路器（图丙）
当发生如第一问的不安全情况时保护装置 （填字母）将首先切断电源保护电器和人身安全。
【答案】 地线 A
【详解】[1]在安装三孔插座时，最上面的插孔应该与地线相连的，这样当带有三脚插头的用电器插入插座时，可避免漏电或触电事故的发生。
[2]当漏电导致火线和零线中的电流不一致时，漏电保护断路器会自动切断电路，故选A。
能效等级
1级
标准洗涤程序电耗
0.8kW·h
额定电压
220V
额定功率（加热状态）
2000W
