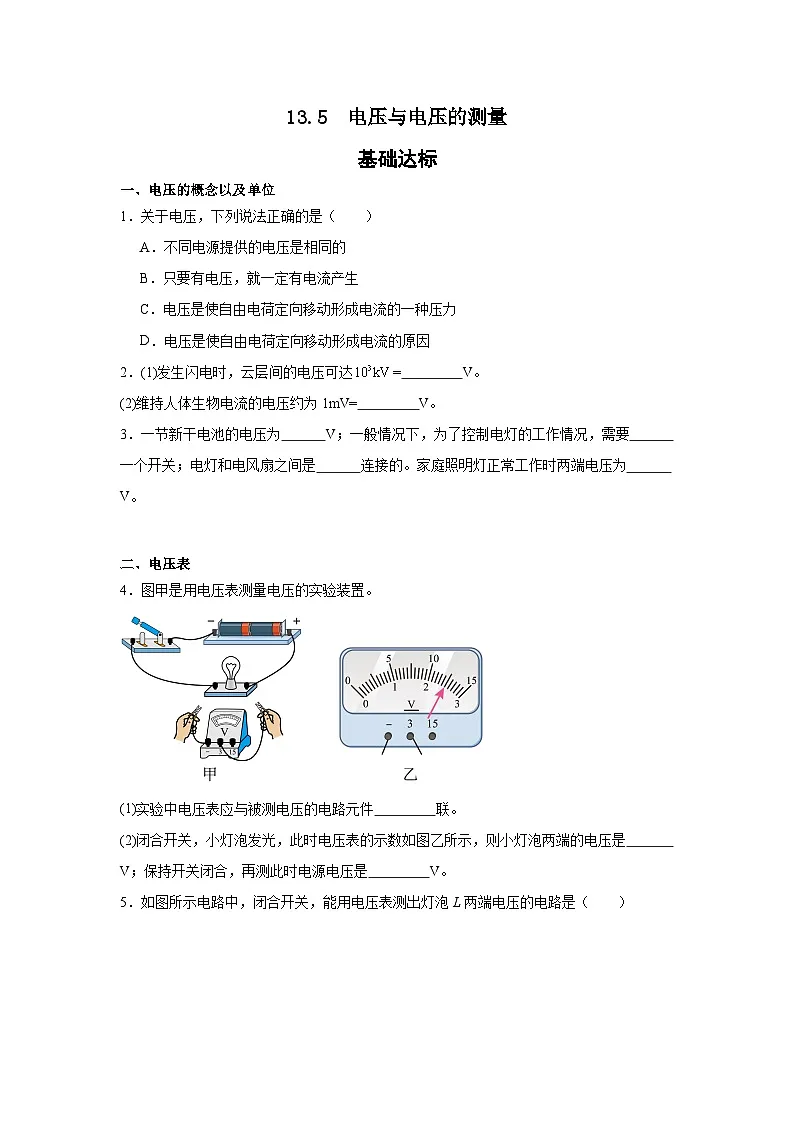

一、电压的概念以及单位
1．关于电压，下列说法正确的是（ ）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
2．(1)发生闪电时，云层间的电压可达= V。
(2)维持人体生物电流的电压约为1mV= V。
3．一节新干电池的电压为 V；一般情况下，为了控制电灯的工作情况，需要 一个开关；电灯和电风扇之间是 连接的。家庭照明灯正常工作时两端电压为 V。
二、电压表
4．图甲是用电压表测量电压的实验装置。
(1)实验中电压表应与被测电压的电路元件 联。
(2)闭合开关，小灯泡发光，此时电压表的示数如图乙所示，则小灯泡两端的电压是 V；保持开关闭合，再测此时电源电压是 V。

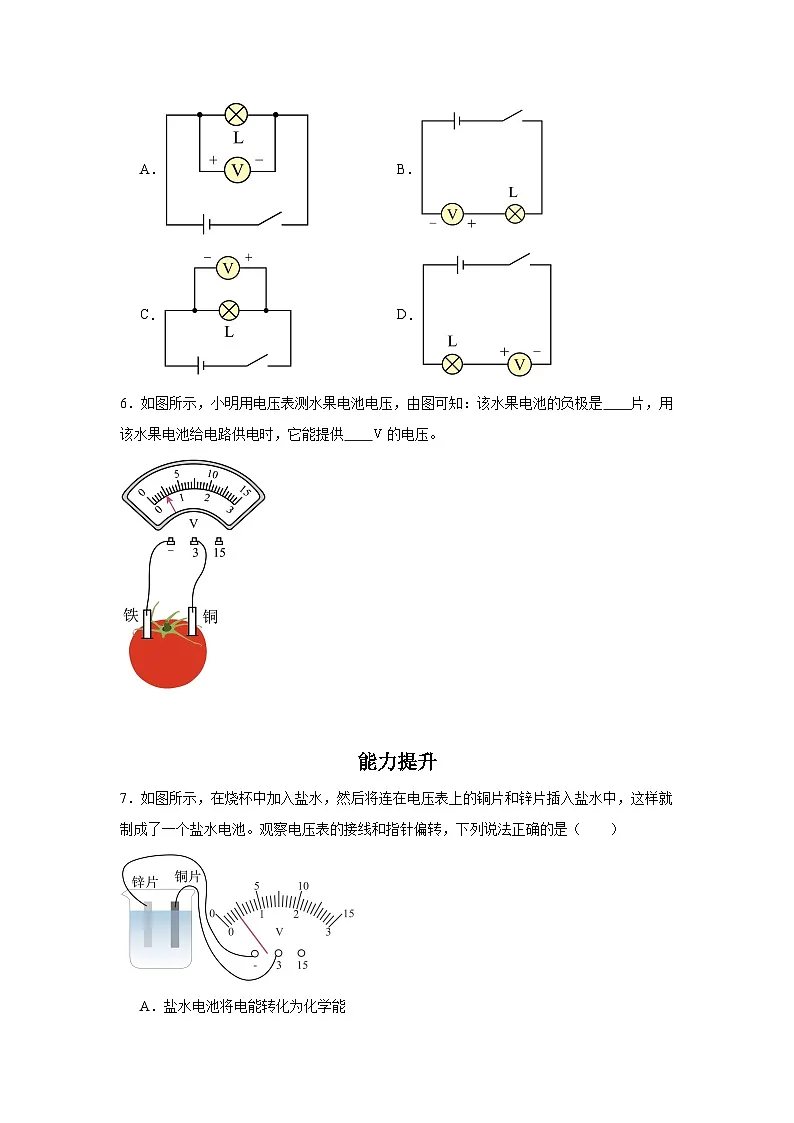

5．如图所示电路中，闭合开关，能用电压表测出灯泡L两端电压的电路是（ ）
A．B．
C．D．
6．如图所示，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 片，用该水果电池给电路供电时，它能提供 的电压。
能力提升
7．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转，下列说法正确的是（ ）
A．盐水电池将电能转化为化学能
B．这个盐水电池的电压是0.4V
C．锌片是盐水电池的正极
D．盐水中，电流的方向是从铜片流向锌片

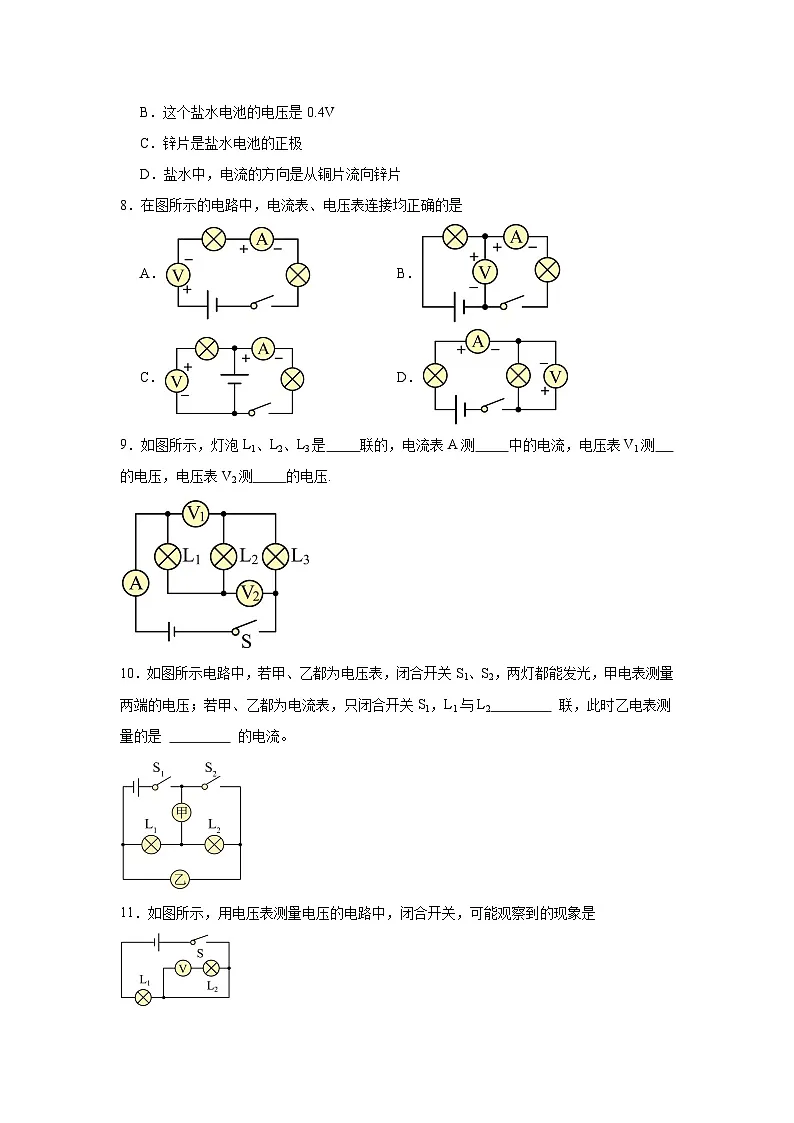

8．在图所示的电路中，电流表、电压表连接均正确的是
A．B．
C．D．
9．如图所示，灯泡L1、L2、L3是 联的，电流表A测 中的电流，电压表V1测 的电压，电压表V2测 的电压.
10．如图所示电路中，若甲、乙都为电压表，闭合开关S1、S2，两灯都能发光，甲电表测量 两端的电压；若甲、乙都为电流表，只闭合开关S1，L1与L2 联，此时乙电表测量的是 的电流。
11．如图所示，用电压表测量电压的电路中，闭合开关，可能观察到的现象是
A．灯发光、不发光B．灯、均正常发光
C．灯发光、不发光D．电压表的示数不为零
12．作图题：
(1)请根据图所示实物电路，在虚线框内画出对应的电路图。
(2)请根据图甲所示的电路图，将图乙中的实物元件连接起来。
(3)如图所示，闭合开关后，灯L1、L2均能发光，请在图中的空白圆圈内正确填上对应的电表符号。
13．如图所示的实物电路由电源、开关S1、S2，两个小灯泡L1、L2，甲、乙两个电表（电流表或电压表）组成。下列根据现象对甲、乙两个电表的判断，正确的是（ ）
A．只闭合S1，若只有L1发光，则甲、乙都是电压表
B．只闭合S1，若只有L1发光，则甲是电流表，乙是电压表
C．闭合S1、S2，若L1、L2均发光，则甲、乙都是电流表
D．闭合S1、S2，若L1、L2均发光，则甲是电压表，乙是电流表
参考答案
1．D
2．(1)
(2)
3． 1.5 串联 并联 220
4．(1)并
(2) 2.5 2.5
5．A
6． 铁 0.5
7．B
8．B
9． 串 串联电路 灯L1、L2两端 灯L2、L3两端
10． L2 并 L2
11．A
12．(1)
(2)
(3)
13．D
