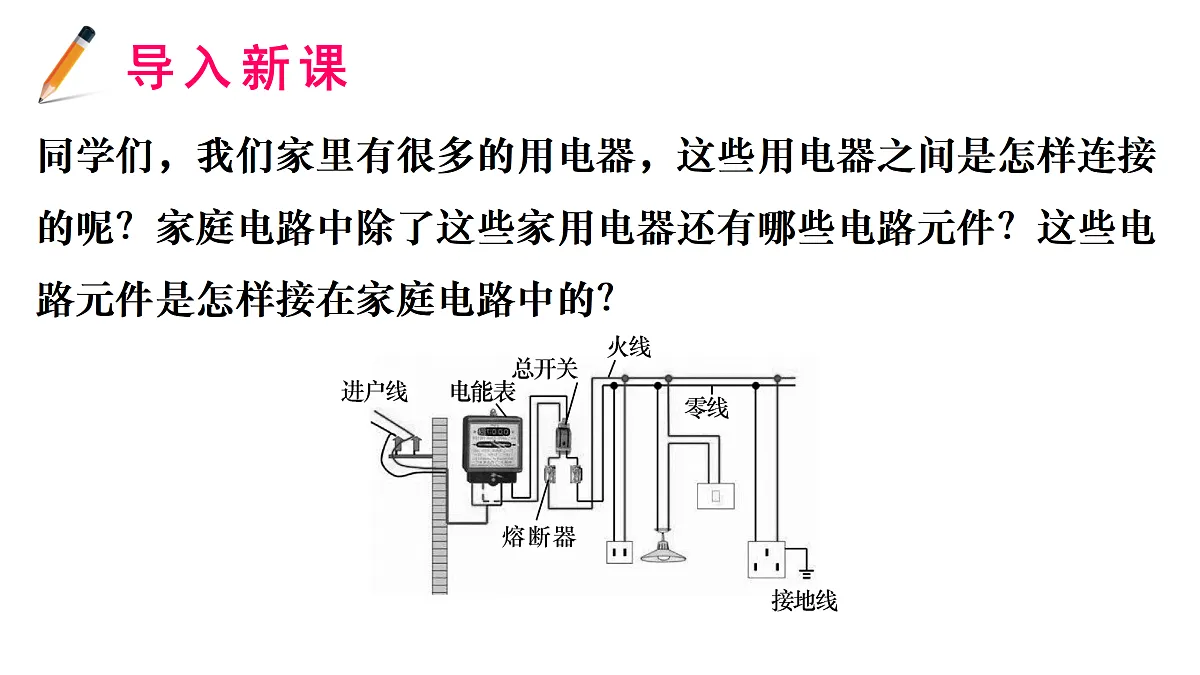

同学们，我们家里有很多的用电器，这些用电器之间是怎样连接的呢？家庭电路中除了这些家用电器还有哪些电路元件？这些电路元件是怎样接在家庭电路中的？

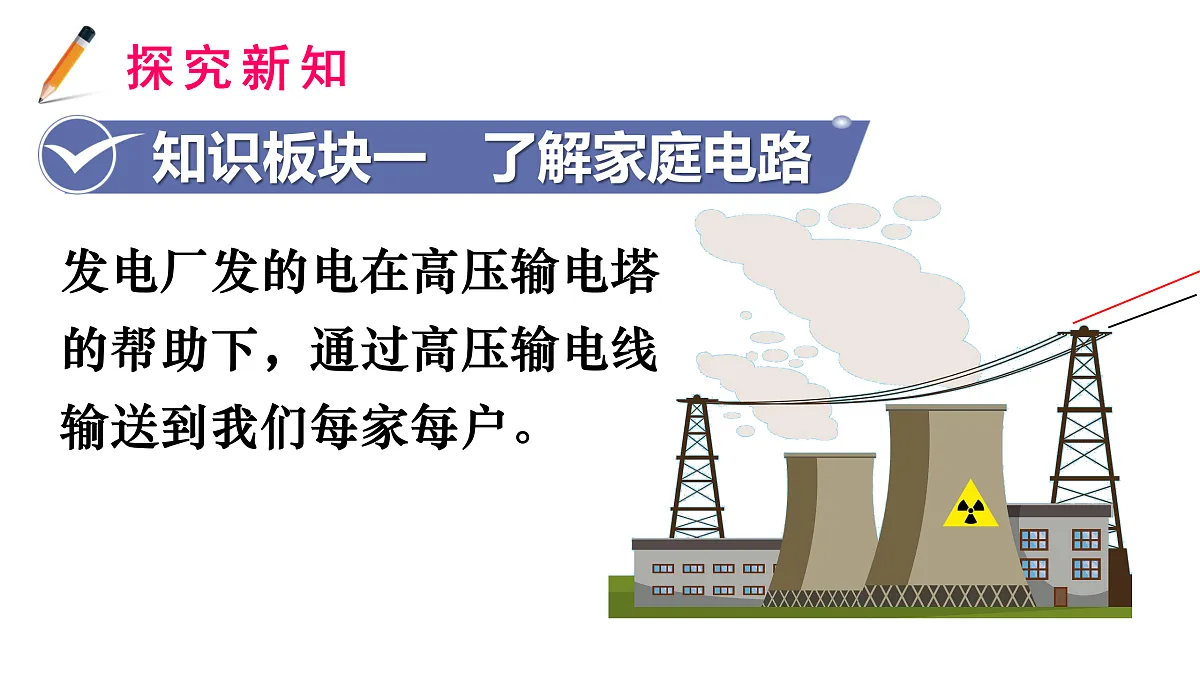

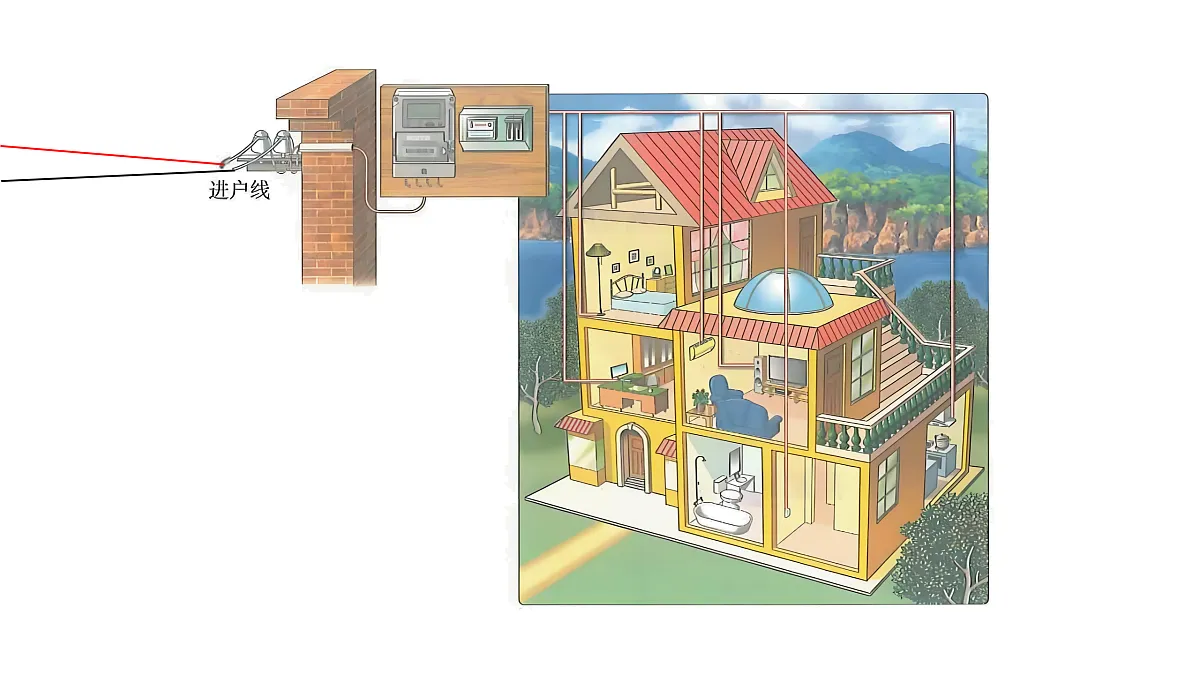

发电厂发的电在高压输电塔的帮助下，通过高压输电线输送到我们每家每户。

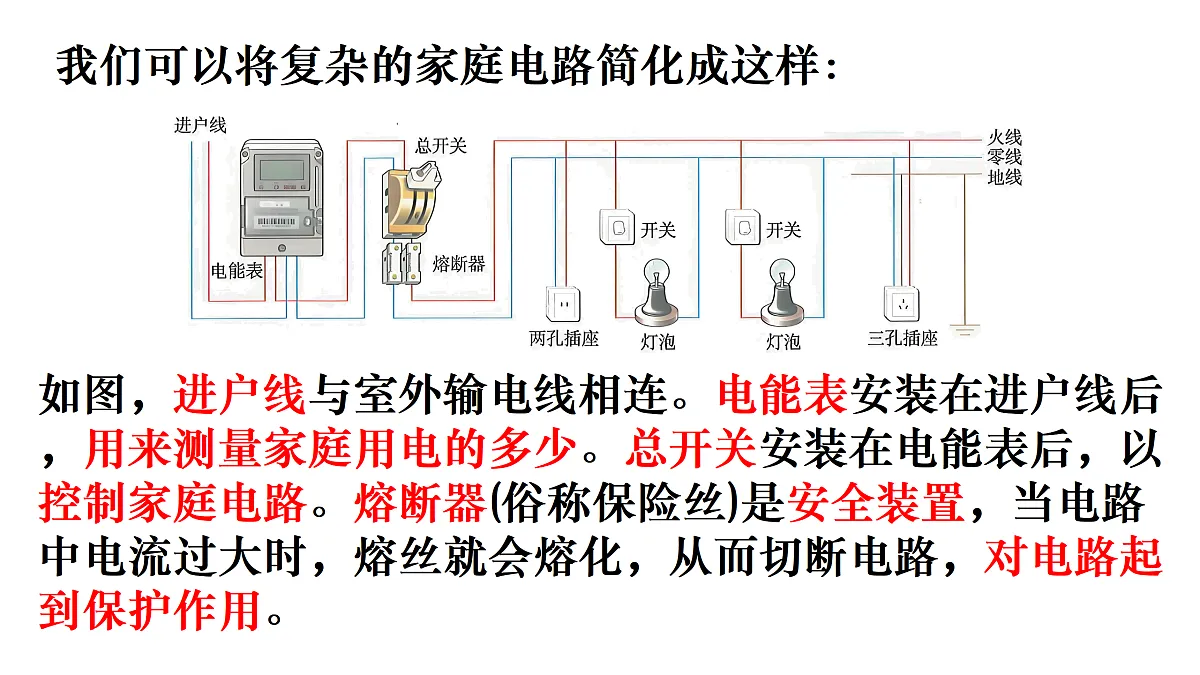

我们可以将复杂的家庭电路简化成这样：
如图，进户线与室外输电线相连。电能表安装在进户线后，用来测量家庭用电的多少。总开关安装在电能表后，以控制家庭电路。熔断器(俗称保险丝)是安全装置，当电路中电流过大时，熔丝就会熔化，从而切断电路，对电路起到保护作用。

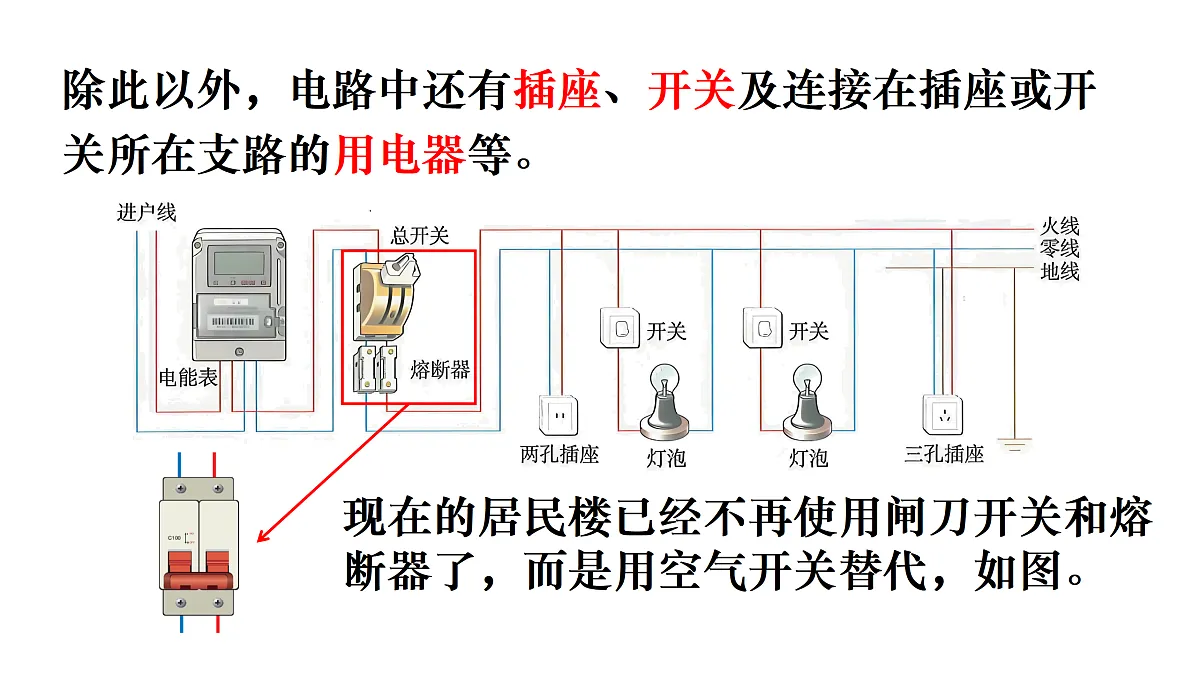

除此以外，电路中还有插座、开关及连接在插座或开关所在支路的用电器等。
现在的居民楼已经不再使用闸刀开关和熔断器了，而是用空气开关替代，如图。

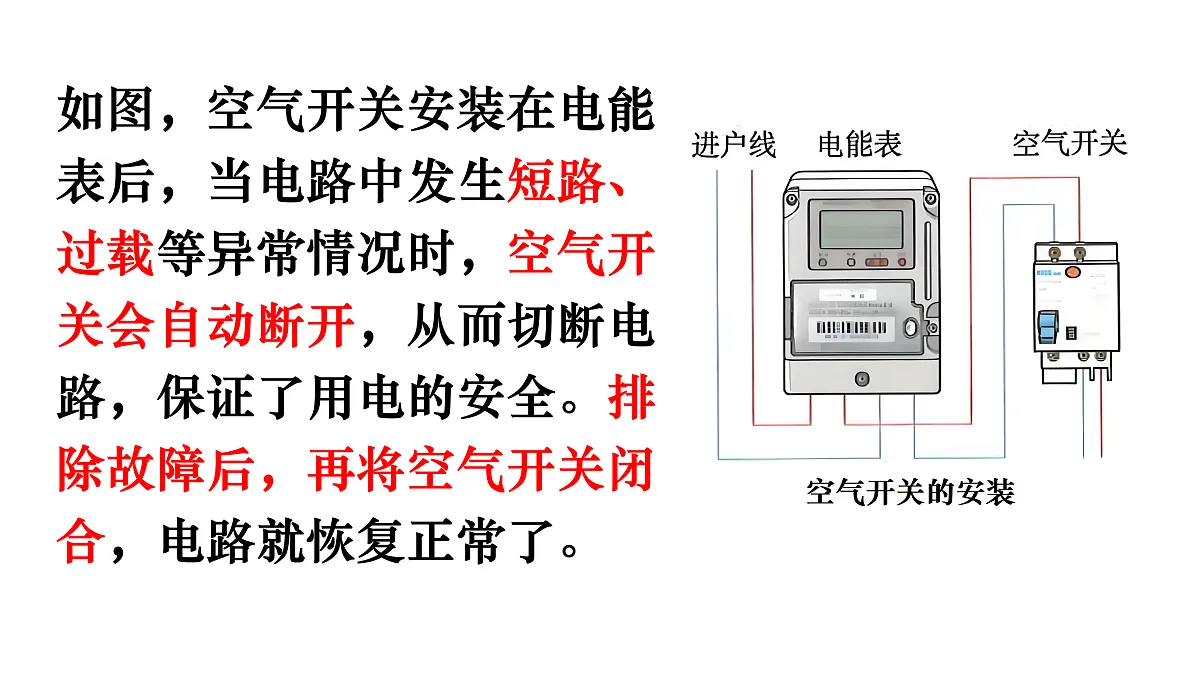

如图，空气开关安装在电能表后，当电路中发生短路、过载等异常情况时，空气开关会自动断开，从而切断电路，保证了用电的安全。排除故障后，再将空气开关闭合，电路就恢复正常了。
火线相当于从电源的正极引出，零线相当于从电源的负极引出。

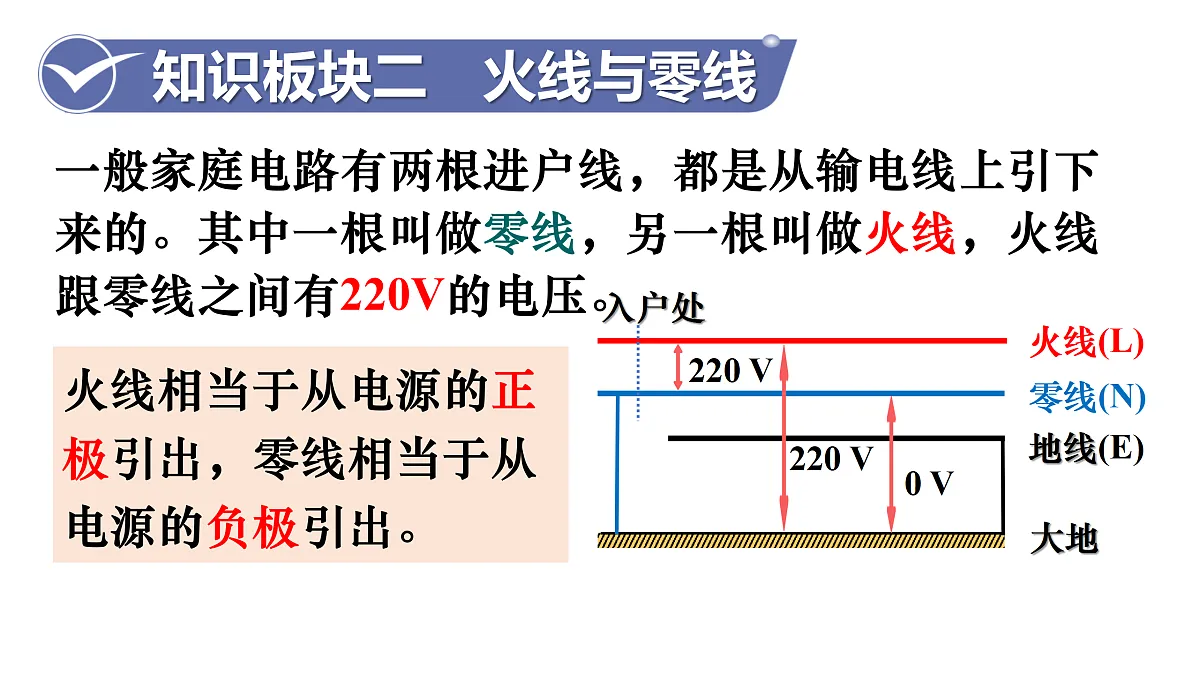

一般家庭电路有两根进户线，都是从输电线上引下来的。其中一根叫做零线，另一根叫做火线，火线跟零线之间有220V的电压。
为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。
你知道地线是做什么的吗？
测电笔：用于辨别火线和零线、检验用电器外壳是否带电的仪器。
如何辨别零线和火线呢？
用测电笔辨别火线和零线
使用测电笔时，正确的握笔方法应如图所示。观察测电笔的氖管是否发光，即可辨别火线与零线。
安全小提示：测电时，手指绝对不能接触测电笔前端的金属部分。
思考与讨论：1.测电笔测零线时为什么氖管不发光?
2.测电笔中为什么要串联一个高阻值电阻?
3.使用测电笔时，为什么不能用手碰笔尖的金属体?
零线与人体和大地间没有电压，没有电流流过。
当串联一个高阻值电阻时，通过人体的电流会非常小，人体才是安全的。
因为人体会直接和火线相连，造成伤害。
思考：有哪些用电器使用两线插头，哪些使用三线插头？说一说它们的区别在哪？
使用三线插头的用电器都有着金属外壳。
插头和插座是配套使用的，如图是常见的插头和插座
如图的台灯是如何工作的呢？
在使用家用电器时，先要将电器的插头插入插座或接线板上，这样就可以接通电源了。例如，将台灯的插头插入插座，就是把灯泡接到火线和零线之间，闭合台灯的开关后，灯泡便发光了，其电路图如图。
观察下面插座、灯泡、开关之间的连接，你能说一说连接特点和为什么要这样连接吗？
插座的连接遵循左零右火上接地的原则，开关则接在火线和用电器之间。这样连接都是为了保障用电的安全。
家庭中早期使用的照明光源是白炽电泡，当电流通过灯丝时，灯丝温度高达 2 000 ℃ 以上，呈白炽状态。现在市场上白炽电灯已很少见，家庭中广泛使用的是节能灯。你知道电流是怎样通过灯泡的吗？
观察螺口灯泡和卡口灯泡以及灯头(灯头里有接线以模拟火线、零线)，讨论以下问题：1.这两种灯泡和灯头的构造有什么不同？2.这两种灯泡分别是怎样让电流通过灯丝的？
保险扣用以固定火线和零线跟灯头的衔接。保险扣的尺寸要比灯头帽的穿孔口径大，这样，当灯泡与灯头连体被吊起来时，衔接口处不会受到力的作用，保证衔接处电流畅通。
螺口灯泡的火线必须与金属弹簧片连接，防止火线与螺旋套内的螺旋环连接时，人体不小心接触到这一部分造成触电。
阅读信息浏览节能灯与LED灯，说一说白炽灯、荧光灯、节能灯和LED灯的发光原理、优势、节能效果？
荧光灯比白炽灯省电，它是利用气体导电的原理发光的，其发光效率约相当于白炽灯的3~5倍。节能灯是一种紧凑式荧光灯，它采用了发光效率更高的荧光粉和电子变频镇流器，使电能的利用率大大提高。一个11W节能灯的亮度约相当于60W白炽灯的亮度，而它消耗的电能只有60W白炽灯的17%。
LED灯是一种新型节能灯，它有亮度高、节能、寿命长等优点。它的亮度是白炽灯亮度的5~6倍，是荧光节能灯亮度的3~4倍，其使用寿命是传统白炽灯的5~8倍。LED灯是目前广泛使用的绿色环保灯具。
家庭电路的组成：进户线、电能表、总开关、熔断器、插座、用电器等
1.下列关于家庭电路中电能表、进户线、总开关、熔断器的安装顺序正确的是（ ）A.进户线、电能表、总开关、熔断器B.进户线、总开关、电能表、熔断器C.进户线、熔断器、总开关、电能表D.进户线、熔断器、电能表、总开关
2.下列说法中正确的是（　　）A．使用测电笔时，人体必须要接触笔尾金属体B．家庭电路中用电器一定要用三孔插头接地，保障用电安全C．控制用电器的开关应该和用电器并联，且安装在零线上D．电灯和插座是串联的，电灯的金属螺旋部分接在火线上
3.如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是（　　）A．灯泡短路B．进户火线开路C．进户零线开路D．三孔插座短路
