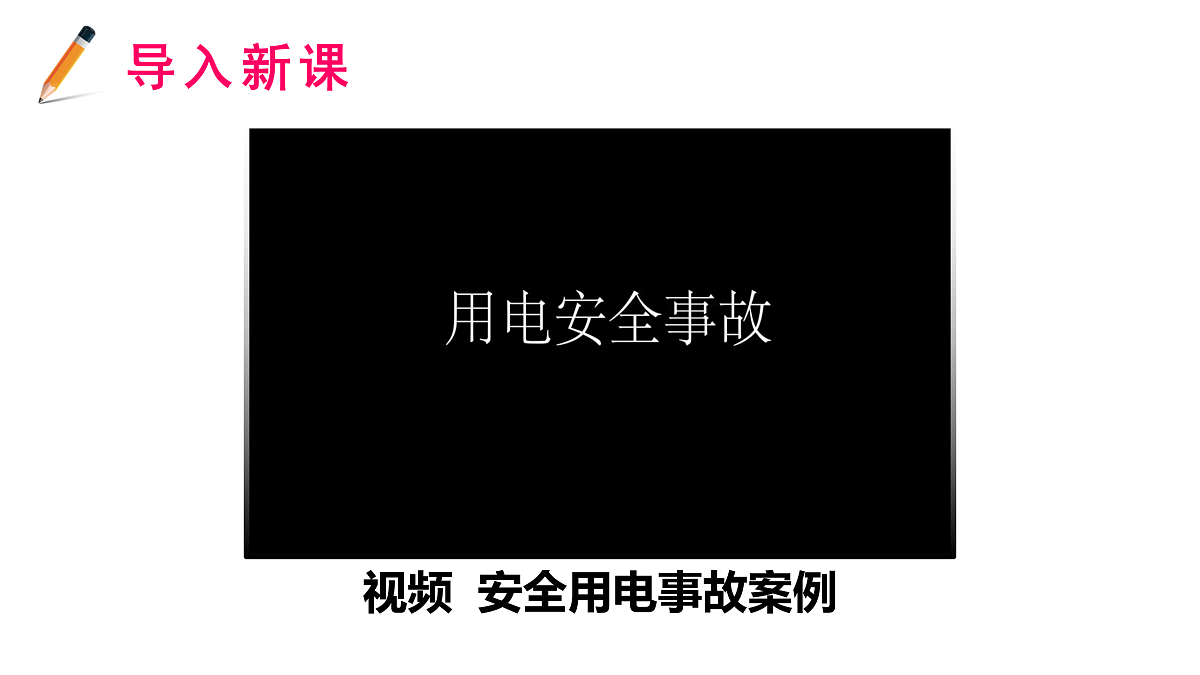

视频 安全用电事故案例

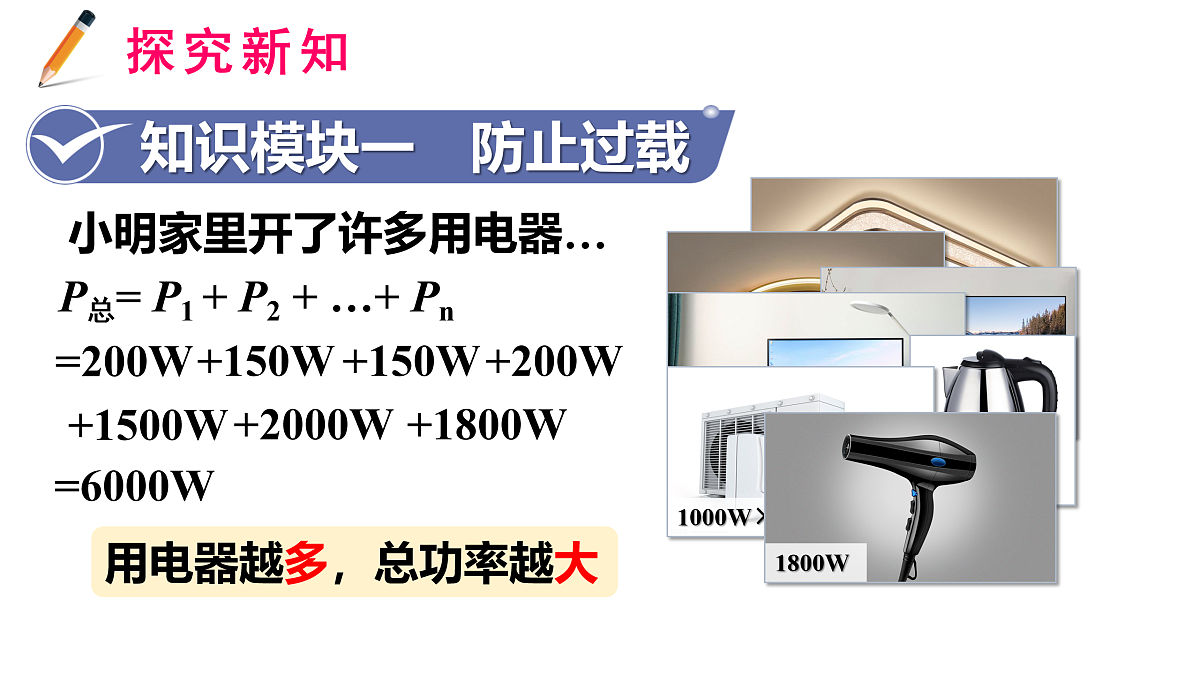

小明家里开了许多用电器…
P总= P1 + P2 + …+ Pn
用电器越多，总功率越大

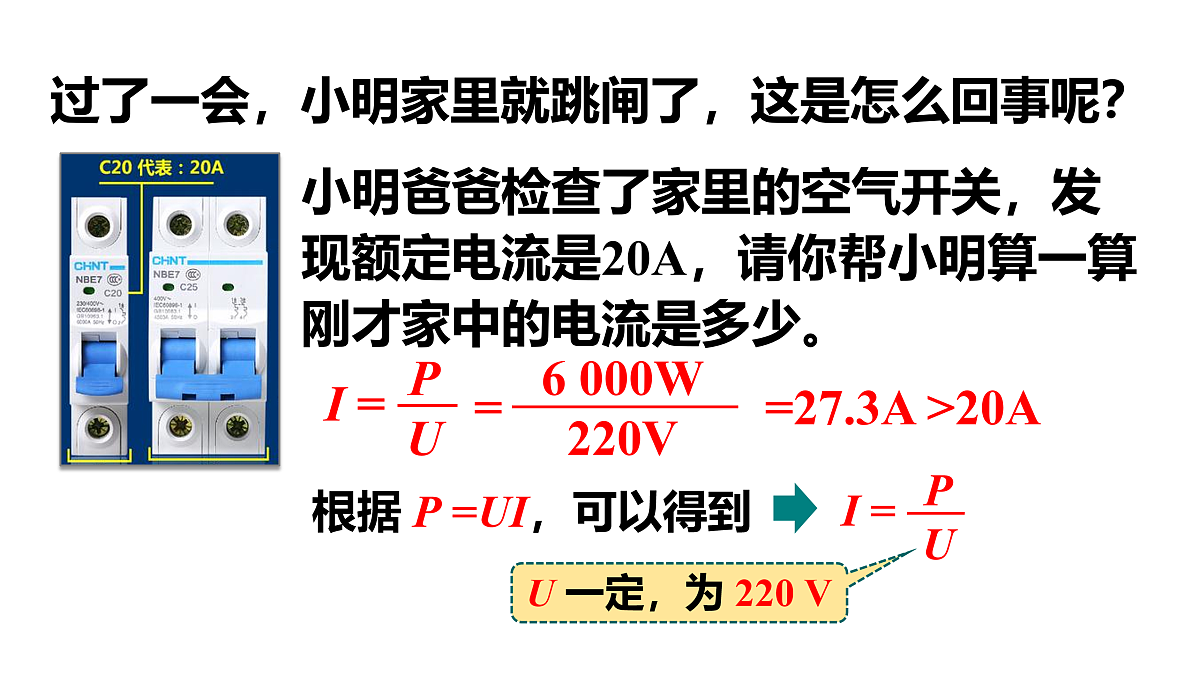

过了一会，小明家里就跳闸了，这是怎么回事呢？
小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。
= =27.3A >20A
根据 P =UI，可以得到
U 一定，为 220 V
总电功率 P 越大，电路中的电流 I 就越大。
过载是指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。
过载容易引起导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故。
总电流 I 越大，热量Q就越大。

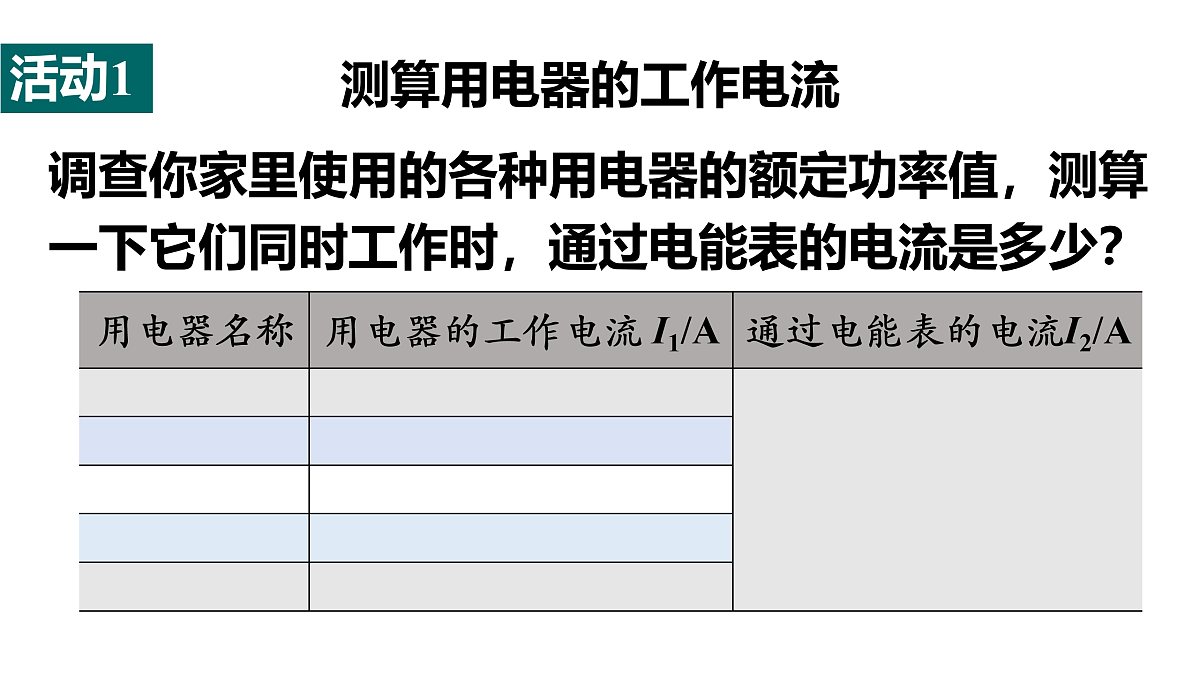

调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？

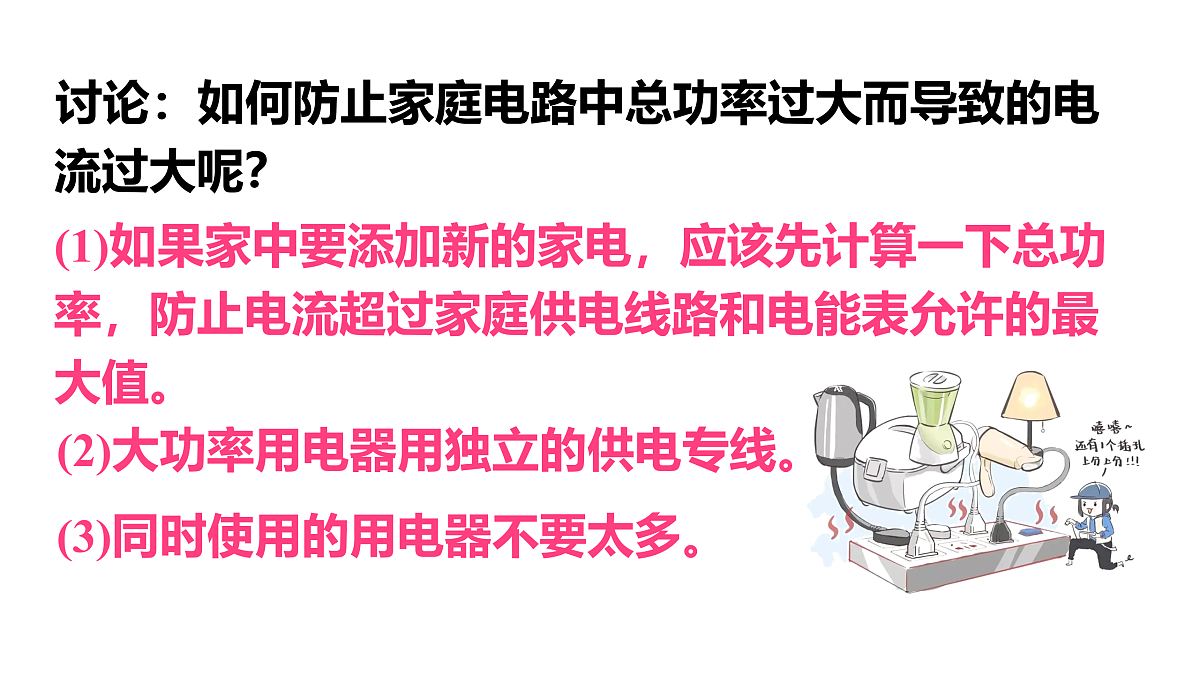

讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？
(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。
(2)大功率用电器用独立的供电专线。
(3)同时使用的用电器不要太多。
新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？
短路：火线未经用电器直接与零线相接触的现象，如导线绝缘皮破损后火线与零线缠绕就会造成短路。短路时电路中的熔断器会立即熔断。
（1）实验目的①观察短路发生时的现象，理解短路的概念。②认识短路会造成电流过大，进而引发电源损坏等危害。（2）实验器材电源、开关、灯泡、导线、金属夹、小段铝箔条（宽2-3mm）
（3）实验步骤①用导线依次连接电源、开关、灯泡，组成串联电路；闭合开关，观察灯泡发光情况并记录；②断开开关，将两段金属夹分别夹在铝箔条两端，把铝箔条并联在灯泡两端；③闭合开关后迅速断开，观察灯 泡亮度变化和铝箔条的状态。
④更换新的铝箔条，重复步骤2 - 3。⑤断开开关，拆除电路，将实验器材归位。
①实验会产生火花，注意安全。②不可长时间闭合开关，避免烫伤或设备损坏。
（4）实验现象把铝箔条并联在灯泡两端时，灯泡立即熄灭，铝箔条发热、冒烟甚至燃烧；
​（5）实验结论①当铝箔条并联在灯泡两端时，电流会绕过灯泡直接通过铝箔条形成短路，此时灯泡熄灭。②短路时电路电阻极小，电流瞬间增大，会使铝箔条发热甚至熔断，同时电源会因过载快速耗电、发热，长期短路会造成电源永久性损坏。
家庭电路短路的原因主要有哪些？怎样预防？
（1）电路短路的原因①电线老化后绝缘皮破损；②违规接线或用金属丝代替保险丝，开关进水受潮，造成绝缘性能下降而短路；③金属物品掉入插座孔，直接连通火线与零线。 ④电器内部元件损坏如电机烧毁、电容击穿，引发内部短路。
（2）预防措施①定期检查导线绝缘皮，发现破损、老化及时更换；②不私自改装电器线路，不超功率使用插座；③接线时确保火线、零线不直接接触，插座、开关内部接线牢固；④潮湿区域安装防水插座和开关，给外露电线套上绝缘套管；⑤安装保险丝或漏电保护器，在短路时自动断开电路。⑥教育儿童不要将金属物品插入插座。
家庭用电引起的触电事故，大多是由于人体直接或间接触摸到火线而引起的。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。
安全用电当1mA左右的电流通过人体时，人体会产生麻的感觉；超过10mA的电流就能使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险；电流达到100mA时，3s就可使人窒息，心脏停止跳动。家庭用电引起的触电事故，大多是由于人体直接或间接地触摸到火线而引起的。大量事实表明：不高于36 V的电压才是安全电压。
（2）单线触电 一只手接触火线，另一只手虽然没有接触零线，但是由于与地面接触，电流也会流过人体，发生触电事故。
小孩将手指塞进插座电流经人体流入大地
触摸破损电器中的火线电流经人体流入大地；
靠近高压带电体时，空气被电离形成电弧，电流通过电弧进入人体。所以不要在高压线下近距离活动或攀爬高压变压器。
高压输电线断落地面，电流向四周扩散形成电位梯度，人跨步时两脚间产生电压。不要靠近断落的高压电线或在高压电线落地区域行走。
安全用电原则（1）为了避免触电，电器安装要符合国家规定的技术要求。
（c）螺口灯的螺旋金属一定要接在零线上，这样可避免更换灯泡时触碰火线
（2）带有金属外壳的家用电器，其金属外壳必须接地。
当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电。
如果把外壳用导线接地，即使外壳带了电，人体接触外壳也不会有危险。
（3）不接触低压带电体，不靠近高压带电体。（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
讨论1：当你发现有人触电，我们应该怎么办呢？
（1）立即关闭总开关或拔掉电源插头；若无法及时关闭，可用干燥的木棒、竹竿等绝缘物体将电线挑离触电者。（2）确认触电者与电源完全脱离后，再移动触电者（避免自身触电）。​（3）观察触电者的呼吸、心跳情况。若呼吸、心跳正常，将其移至通风处休息；若呼吸、心跳停止，立即进行心肺复苏（胸外按压 + 人工呼吸），并拨打 120 急救电话。
分析讨论2：仔细观察三脚插头，有什么发现？为什么这样设计呢？
接地线的金属片较长。这样设计可以使插头插入时，先接地再通电；拔出时，先断电再断开接地，可以有效的保证用电安全。
CCC为英文 China Cmpulsry Certificatin 的缩写，意为“中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。
我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。
避免家庭电路中电流过大
1.如图所示，电线绝缘皮破损容易造成_________（选填“断路”或“短路”），使家庭电路中电流过大，甚至出现火灾，为避免此类祸患，电路中常要安装保险丝，它是用铅锑合金等电阻比较大、熔点比较 _________（选填“高”或“低”）的合金制成；保险丝熔断后，_______（选填“可以”或“不可 以”）用铜丝、铁丝等导线代替。
2.下列行为符合安全用电要求的是（　 ）A．在电暖器上烘衣服 B．在高压线下放风筝C．用湿布擦拭用电器 D．发现用电器失火时，先切断电源
3.某老旧居民楼因同时开启多台空调引发整个居民楼跳闸断电，最有可能的原因是（　　）A．家庭电路电压超过220V会导致绝缘层烧毁B．用电器总电阻过大使线路发热加剧C．用电器总功率过大造成干路电流超过安全值D．某空调内部发生短路时未及时切断电源
4.家庭电路中的保险丝熔断了，以下原因中不可能的是( )A. 使用的用电器总功率过大B. 保险丝的规格不符合规定的要求C. 拉线开关中两根导线的线头相碰了D. 插座中的两根导线的线头相碰了
