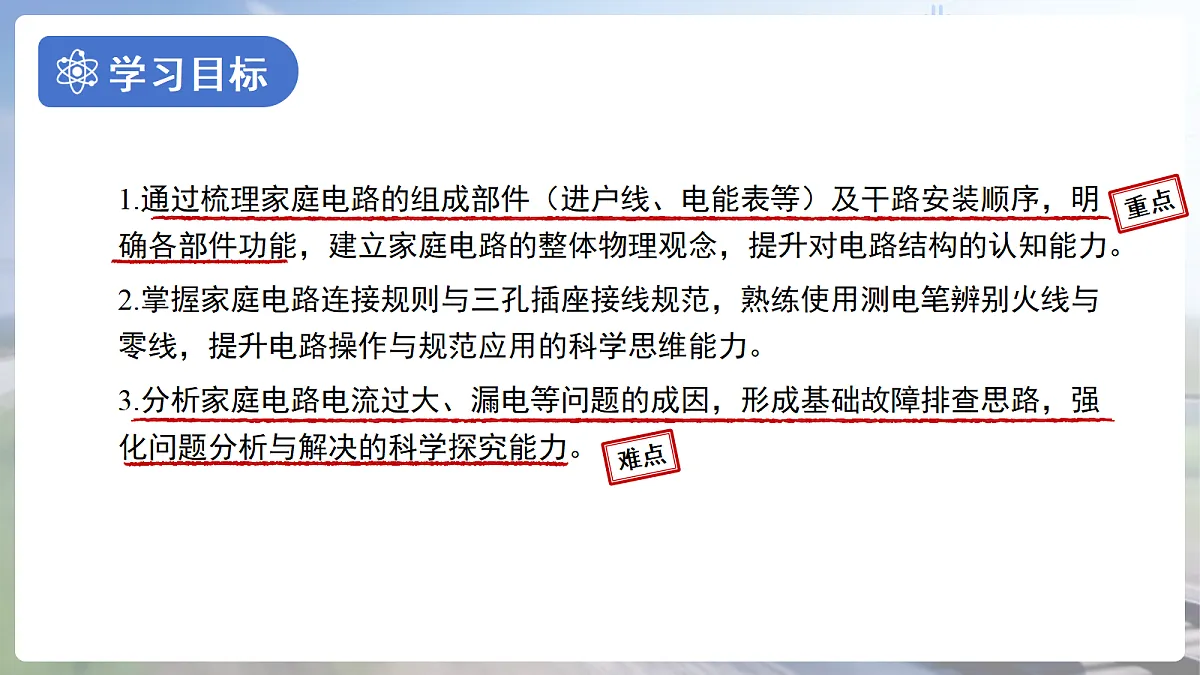

1.通过梳理家庭电路的组成部件（进户线、电能表等）及干路安装顺序，明确各部件功能，建立家庭电路的整体物理观念，提升对电路结构的认知能力。2.掌握家庭电路连接规则与三孔插座接线规范，熟练使用测电笔辨别火线与零线，提升电路操作与规范应用的科学思维能力。3.分析家庭电路电流过大、漏电等问题的成因，形成基础故障排查思路，强化问题分析与解决的科学探究能力。

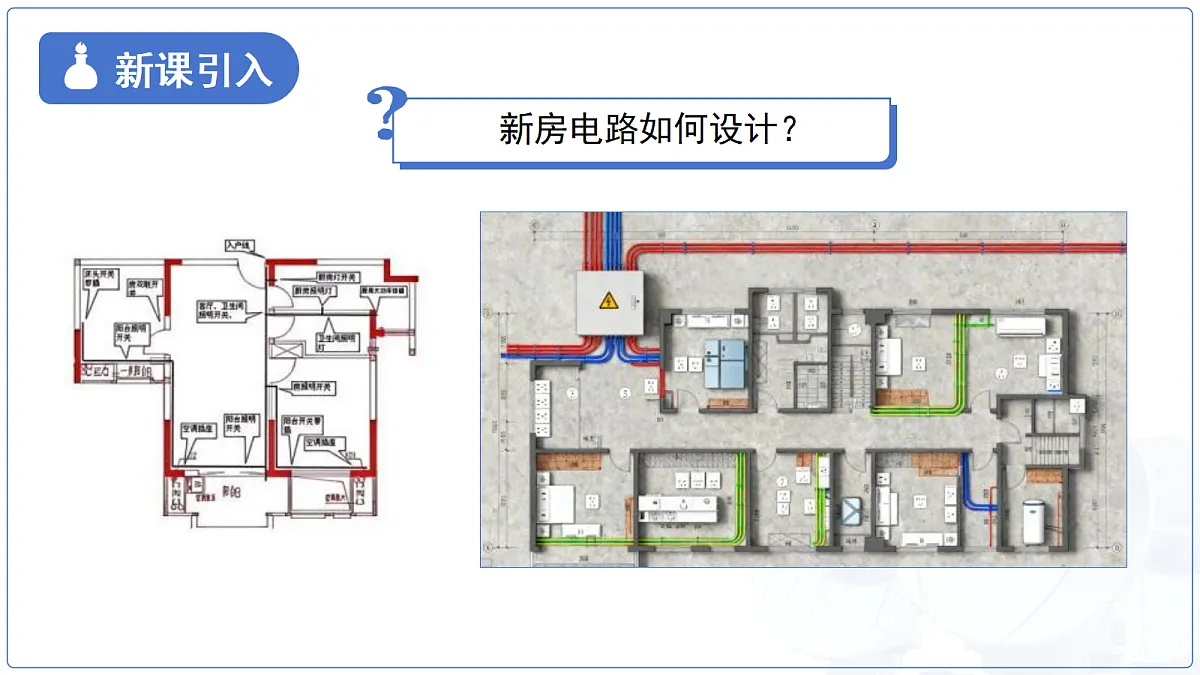

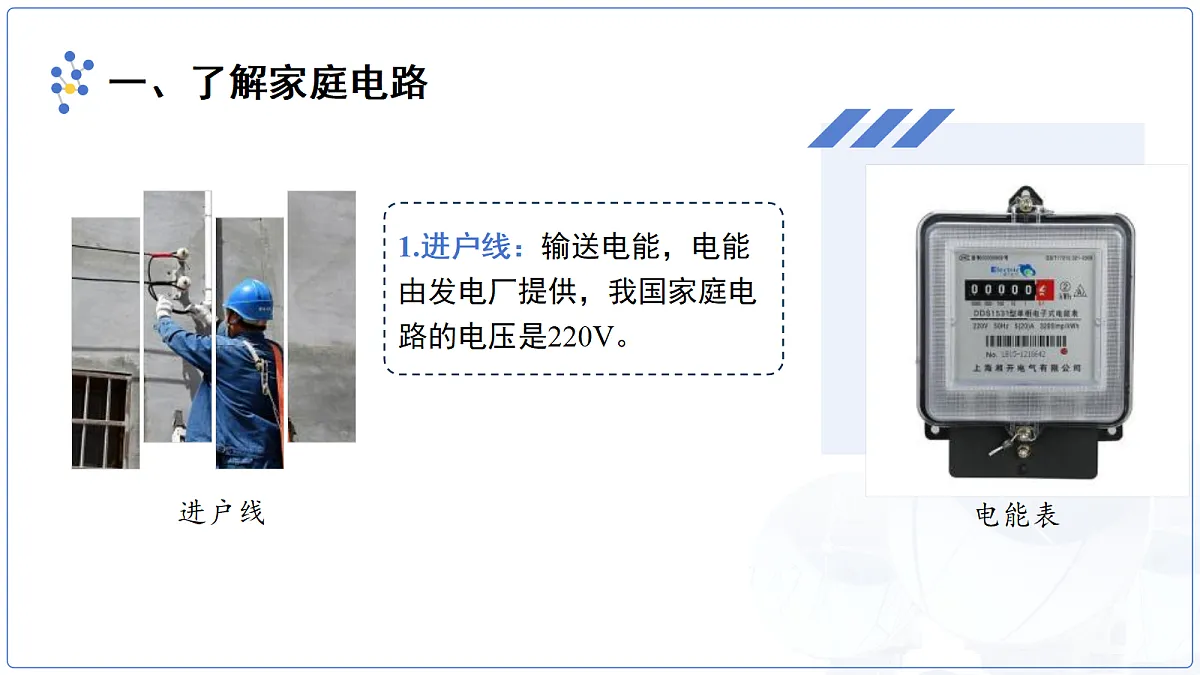

1.进户线：输送电能，电能由发电厂提供，我国家庭电路的电压是220V。

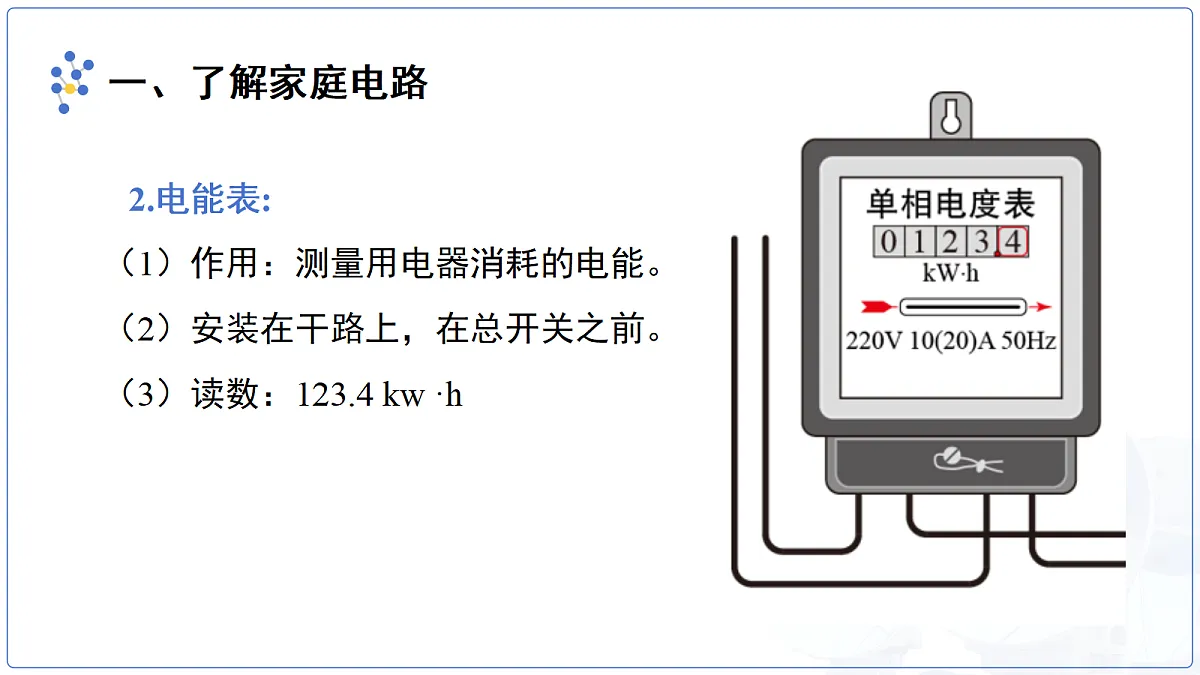

2.电能表:（1）作用：测量用电器消耗的电能。（2）安装在干路上，在总开关之前。（3）读数：123.4 kw ·h

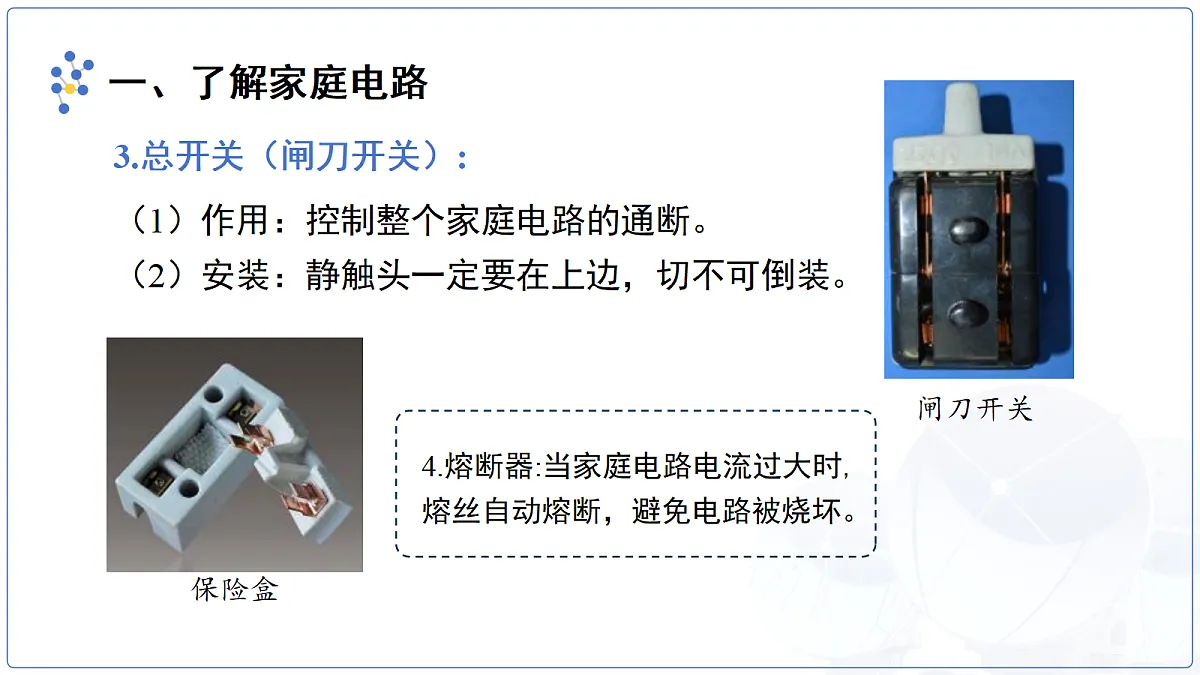

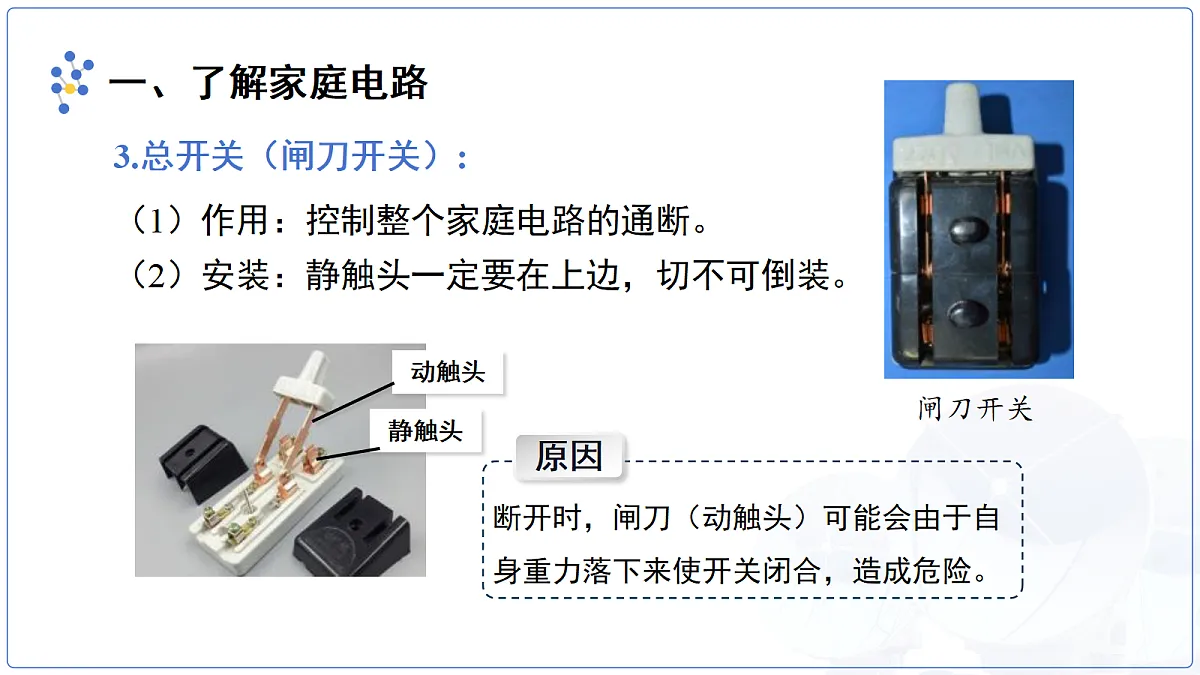

3.总开关（闸刀开关）:（1）作用：控制整个家庭电路的通断。（2）安装：静触头一定要在上边，切不可倒装。
断开时，闸刀（动触头）可能会由于自身重力落下来使开关闭合，造成危险。
4.熔断器:当家庭电路电流过大时,熔丝自动熔断，避免电路被烧坏。
3.总开关（空气开关）:（1）作用：控制电路通断。（2）短路保护；电路短路时，断开开关保护电路。（3）过载保护：总功率过大时，断开开关保护电路，
（1）电能表测量的是用户消耗所有的电能，安装在最前端可以防止偷电。（2）总开关安装在保险盒之前是为了换保险丝或者维修家庭电路其他部分的时候方便断电,保证安全。

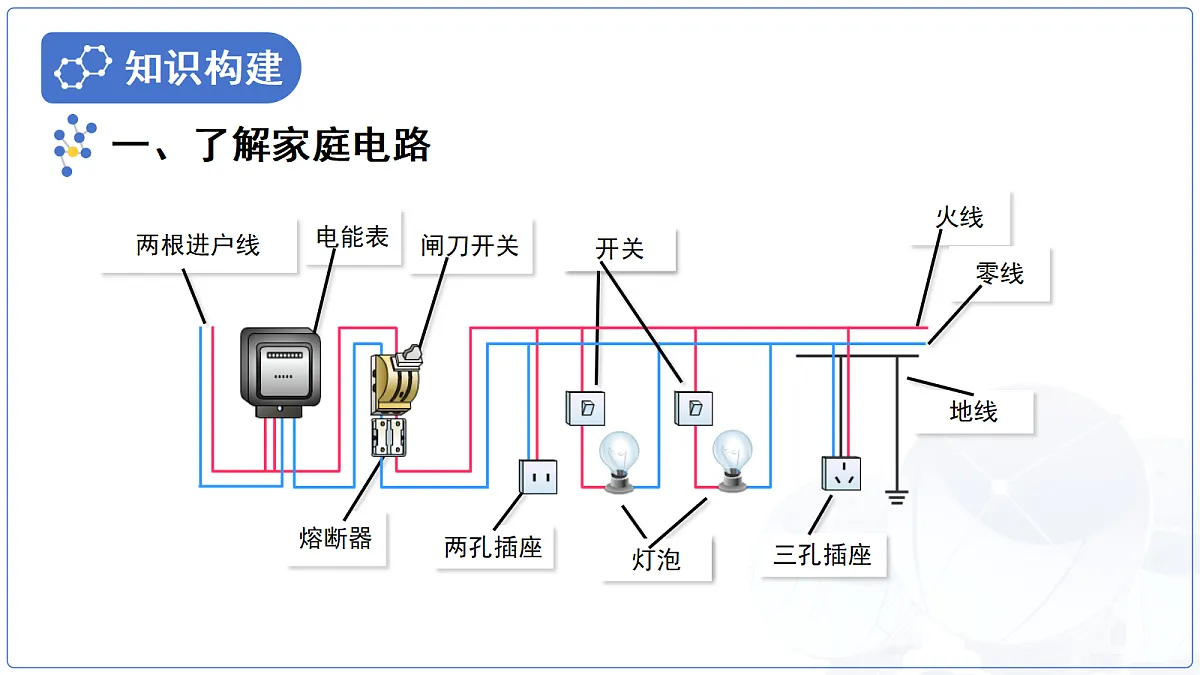

电能表、闸刀开关、熔断器要安装在家庭电路的干路上，其中熔断器要串联在火线上。
（1）各用电器及插座并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。
家庭电路有两根进户线，都是从输电线上引下来的。其中一根叫做零线，另一根叫做火线，火线跟零线之间有220V的电压。
3.地线 国家标准规定:带有金属外壳的家用电器，其金属外壳必须接地。
地线作用：当电器内部火线绝缘破损，电流会通过地线直接导入大地，而非流经接触电器的人体，从而避免触电事故。
4.用电器与零线、火线的连接
发光原理：当电流通过灯丝时，灯丝温度高达2000℃以上，呈白炽状态，发出的光呈白色。
用手靠近（不要接触）正在发光的白炽灯泡，有什么感觉？
灯泡的构造相同。灯头不同，螺口灯头由一个顶端接头和周围螺纹构成。卡口灯头由顶端两个接头和侧面卡口构成。
当电线或电灯受到拉力时，保险扣和灯头盖承受外力，保证电线连接处不会被拉断或脱落。
卡口灯光可以任意连接火线和零线，但螺口灯泡接线时应该注意必须把火线连接顶端的接线柱上，零线连在侧边金属螺纹上。
1.如图所示,将吹风机的插头插入插座,闭合吹风机的开关,吹风机不工作;闭合灯泡开关,灯泡亮。保持灯泡开关闭合,拔出插头,用测电笔分别接触插座的B、C两孔,发现接B时氖管不发光,接C时发光。若电路中只有一处故障,则故障可能是( )
A.零线上保险丝烧断B.AB间电路断路C.插座短路D.CD间电路断路
2.在如图甲所示的测电笔使用方式中， （选填“A”或“B”）是正确的。如图乙所示，电路中画“×”表示断路之处，开关闭合后，用测电笔测试A点，氖管 （选填“会”或“不会”）发光。
