初中物理第十八章 家庭电路与安全用电18.1 家庭电路教案配套ppt课件

这是一份初中物理第十八章 家庭电路与安全用电18.1 家庭电路教案配套ppt课件

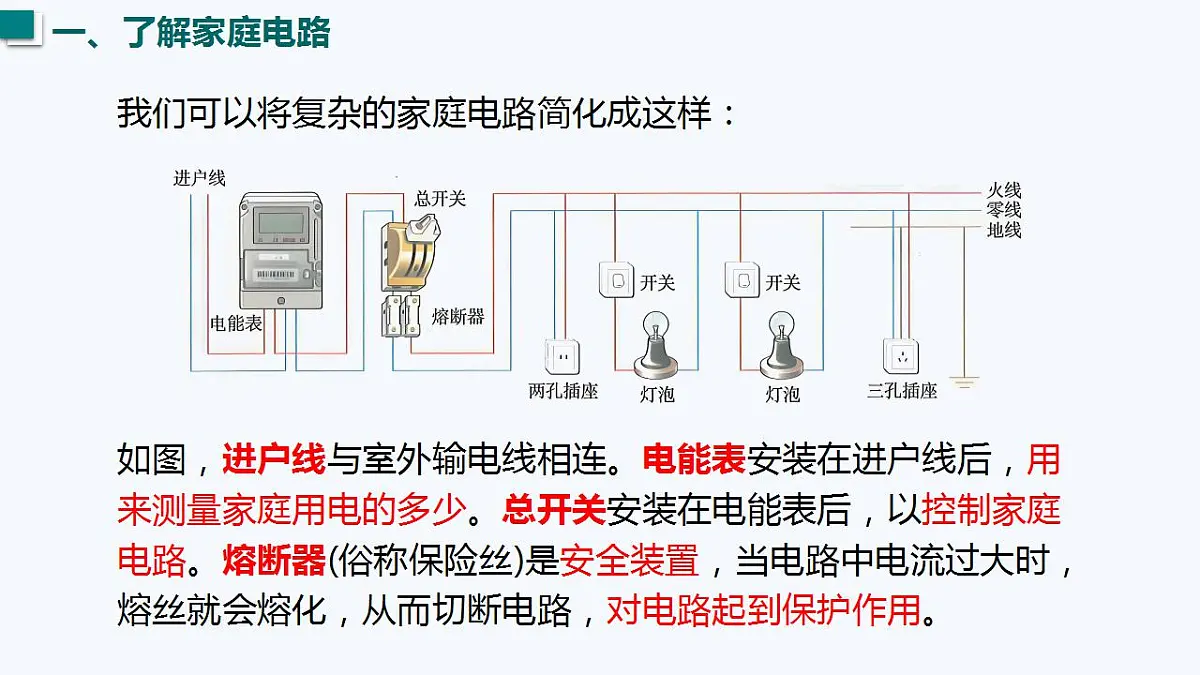

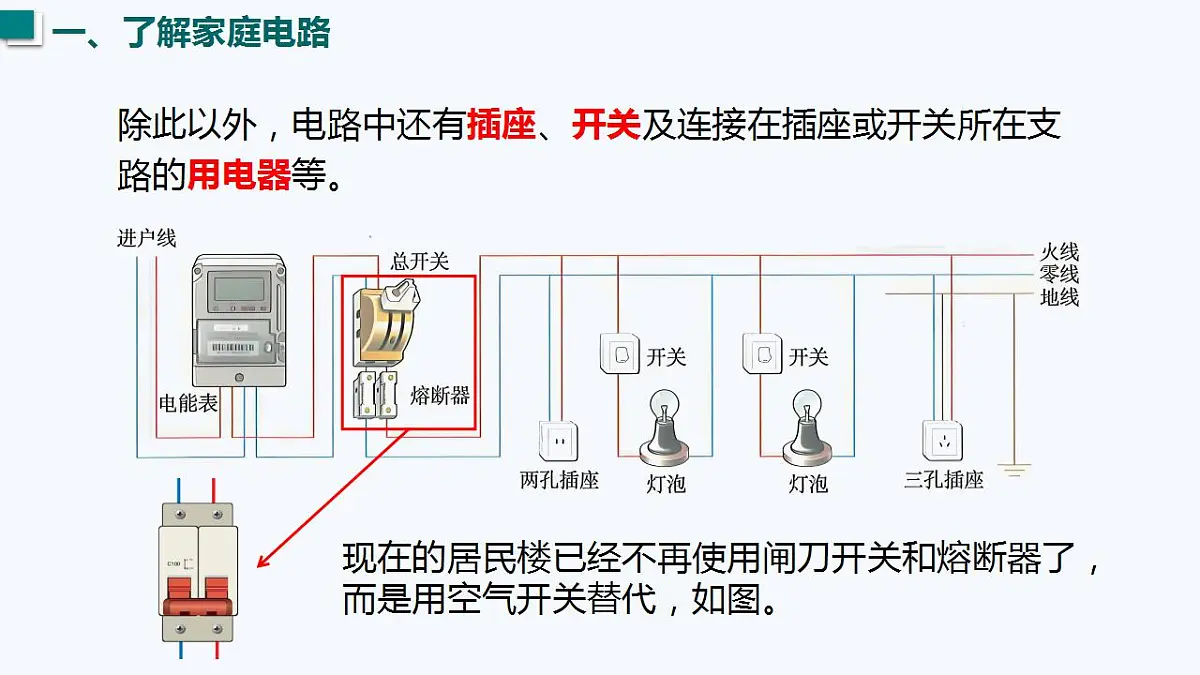

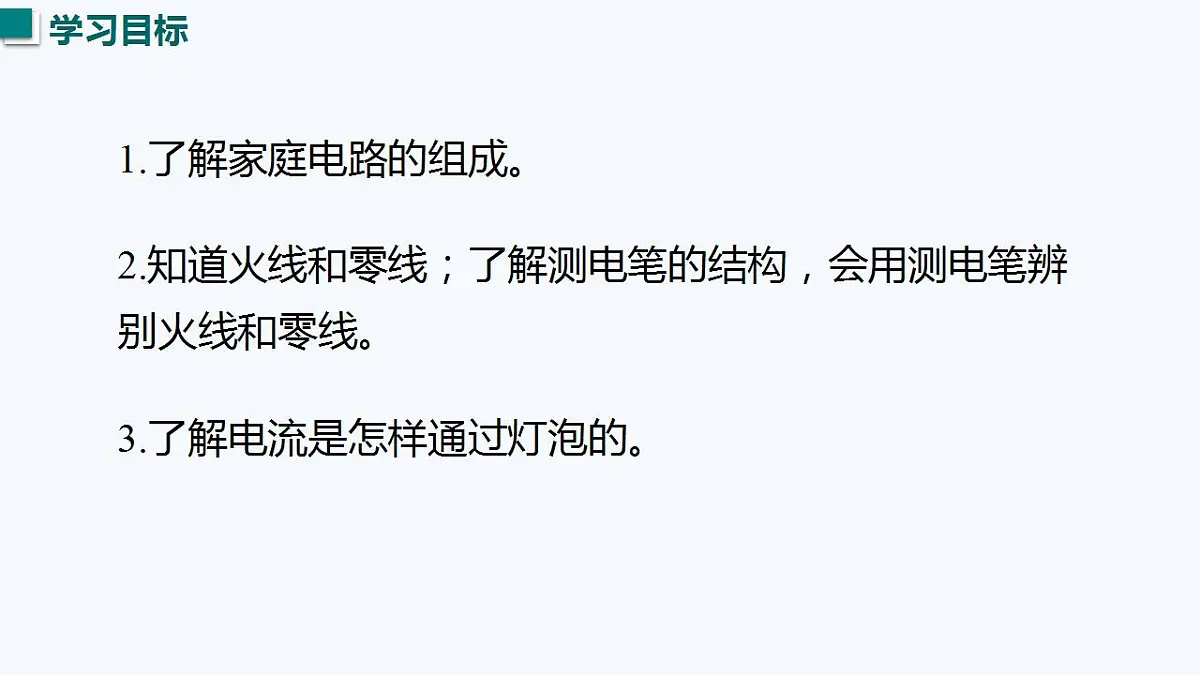

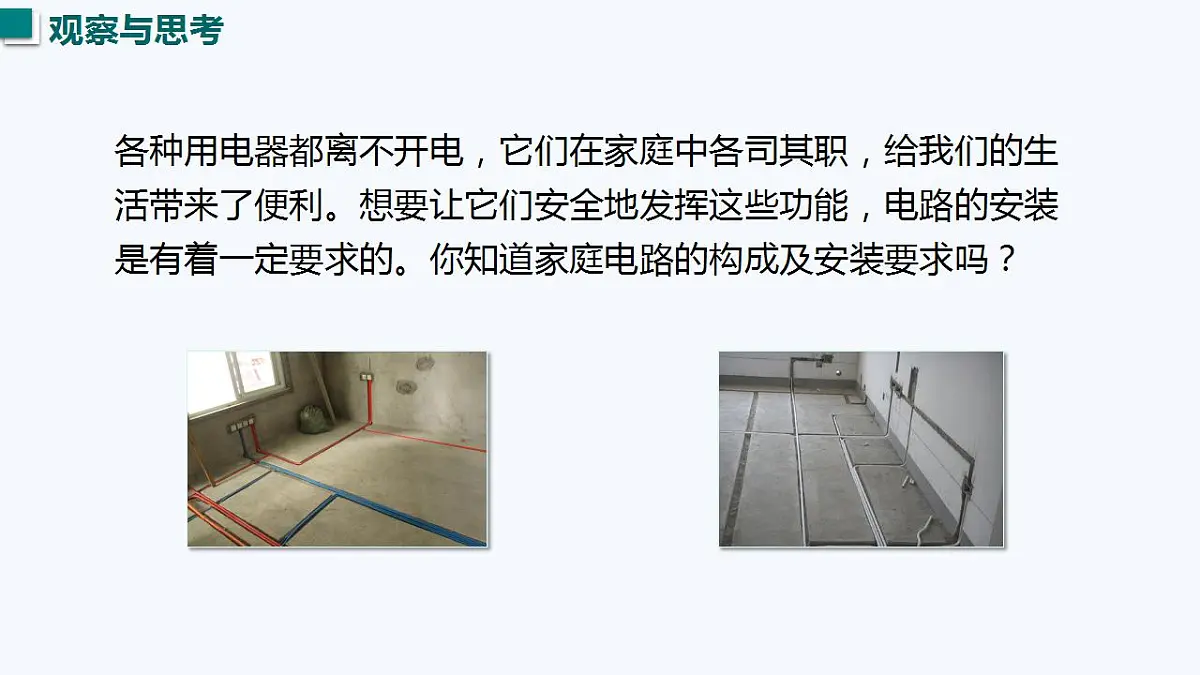

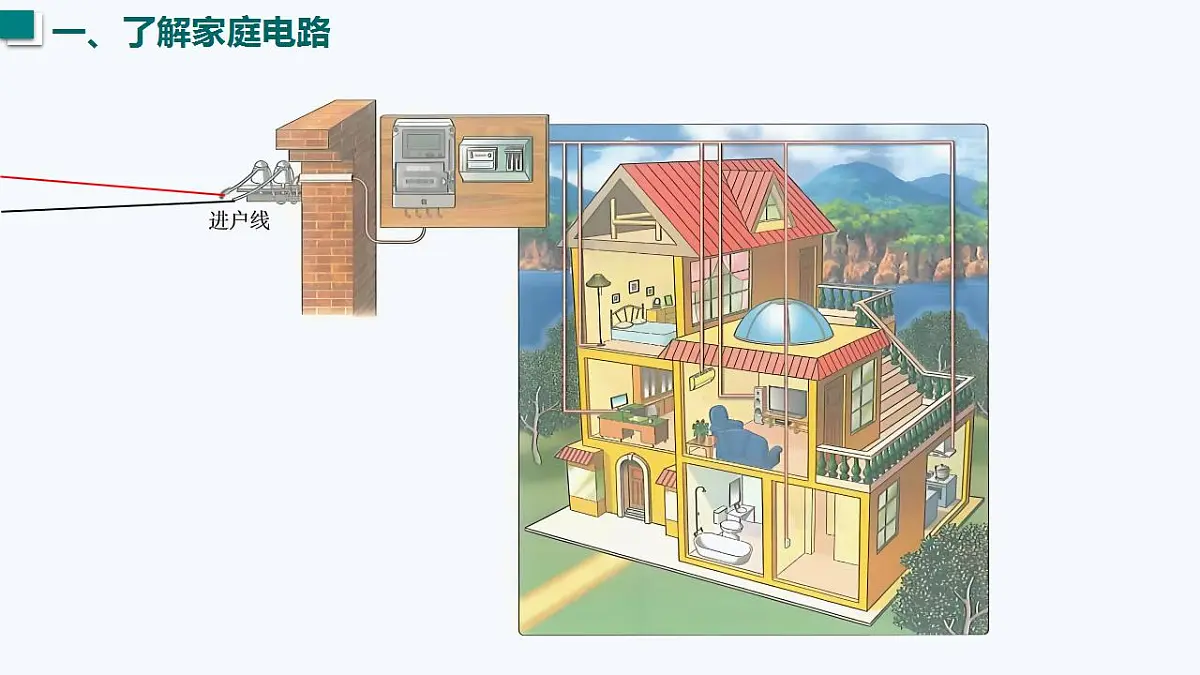

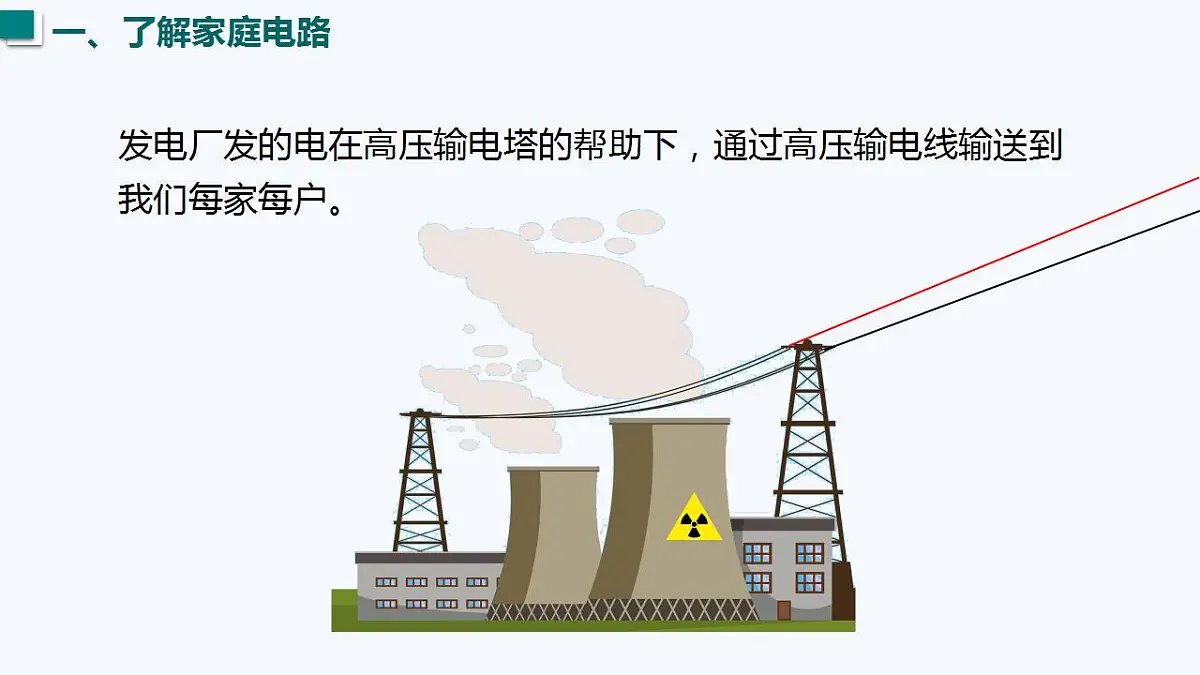

第十八章 家庭电路与安全用电 18.1 家庭电路夜幕降临，整个城市变得灯火通明。千家万户都享受到了电给我们生活带来的便利。各种用电器都离不开电，它们在家庭中各司其职，给我们的生活带来了便利。想要让它们安全地发挥这些功能，电路的安装是有着一定要求的。你知道家庭电路的构成及安装要求吗？1.了解家庭电路的组成。3.了解电流是怎样通过灯泡的。2.知道火线和零线；了解测电笔的结构，会用测电笔辨别火线和零线。发电厂发的电在高压输电塔的帮助下，通过高压输电线输送到我们每家每户。我们可以将复杂的家庭电路简化成这样：如图，进户线与室外输电线相连。电能表安装在进户线后，用来测量家庭用电的多少。总开关安装在电能表后，以控制家庭电路。熔断器(俗称保险丝)是安全装置，当电路中电流过大时，熔丝就会熔化，从而切断电路，对电路起到保护作用。除此以外，电路中还有插座、开关及连接在插座或开关所在支路的用电器等。现在的居民楼已经不再使用闸刀开关和熔断器了，而是用空气开关替代，如图。如图，空气开关安装在电能表后，当电路中发生短路、过载等异常情况时，空气开关会自动断开，从而切断电路，保证了用电的安全。排除故障后，再将空气开关闭合，电路就恢复正常了。大地220 V220 V0 V火线(L)零线(N)入户处火线相当于从电源的正极引出，零线相当于从电源的负极引出。地线(E)一般家庭电路有两根进户线，都是从输电线上引下来的。其中一根叫做零线，另一根叫做火线，火线跟零线之间有220V的电压。为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。大地220 V220 V0 V火线(L)零线(N)入户处地线(E)你知道地线是做什么的吗？用测电笔呀！测电笔：用于辨别火线和零线、检验用电器外壳是否带电的仪器。如何辨别零线和火线呢？用测电笔辨别火线和零线演示实验1：使用测电笔时，正确的握笔方法应如图所示。观察测电笔的氖管是否发光，即可辨别火线与零线。视频 练习使用测电笔思考与讨论：1.测电笔测零线时为什么氖管不发光?2.测电笔中为什么要串联一个高阻值电阻?3.使用测电笔时，为什么不能用手碰笔尖的金属体?零线与人体和大地间没有电压，没有电流流过。当串联一个高阻值电阻时，通过人体的电流会非常小，人体才是安全的。因为人体会直接和火线相连，造成伤害。思考：有哪些用电器使用两线插头，哪些使用三线插头？说一说它们的区别在哪？使用三线插头的用电器都有着金属外壳。插头和插座是配套使用的，如图是常见的插头和插座。如图的台灯是如何工作的呢？在使用家用电器时，先要将电器的插头插入插座或接线板上，这样就可以接通电源了。例如，将台灯的插头插入插座，就是把灯泡接到火线和零线之间，闭合台灯的开关后，灯泡便发光了，其电路图如图。观察下面插座、灯泡、开关之间的连接，你能说一说连接特点和为什么要这样连接吗？插座的连接遵循左零右火上接地的原则，开关则接在火线和用电器之间。这样连接都是为了保障用电的安全。家庭中早期使用的照明光源是白炽电泡，当电流通过灯丝时，灯丝温度高达 2 000 ℃ 以上，呈白炽状态。现在市场上白炽电灯已很少见，家庭中广泛使用的是节能灯。你知道电流是怎样通过灯泡的吗？电流怎样通过灯泡演示实验2：观察螺口灯泡和卡口灯泡以及灯头(灯头里有接线以模拟火线、零线)，讨论以下问题：1.这两种灯泡和灯头的构造有什么不同？2.这两种灯泡分别是怎样让电流通过灯丝的？顶端锡块接火线螺纹接零线锡块分别接火线、零线保险扣用以固定火线和零线跟灯头的衔接。保险扣的尺寸要比灯头帽的穿孔口径大，这样，当灯泡与灯头连体被吊起来时，衔接口处不会受到力的作用，保证衔接处电流畅通。螺口灯泡的火线必须与金属弹簧片连接，防止火线与螺旋套内的螺旋环连接时，人体不小心接触到这一部分造成触电。节能灯 荧光灯比白炽灯省电，它是利用气体导电的原理发光的，其发光效率约相当于白炽灯的3~5倍。节能灯是一种紧凑式荧光灯，它采用了发光效率更高的荧光粉和电子变频镇流器，使电能的利用率大大提高。一个11W节能灯的亮度约相当于60W白炽灯的亮度，而它消耗的电能只有60W白炽灯的17%。LED灯 LED灯是一种新型节能灯，它有亮度高、节能、寿命长等优点。它的亮度是白炽灯亮度的5~6倍，是荧光节能灯亮度的3~4倍，其使用寿命是传统白炽灯的5~8倍。LED灯是目前广泛使用的绿色环保灯具。家庭电路家庭电路的组成：进户线、电能表、总开关、熔断器、插座、用电器等测电笔作用：辨别火线和零线构造使用方法工作原理构造安装原则白炽电灯用电器与插座的连接1.下列关于家庭电路中电能表、进户线、总开关、熔断器的安装顺序正确的是（ ）A.进户线、电能表、总开关、熔断器B.进户线、总开关、电能表、熔断器C.进户线、熔断器、总开关、电能表D.进户线、熔断器、电能表、总开关A2.用测电笔辨别火线与零线，图中正确的操作是（ ）A.①② B.①③ C.②④ D.①④B3.下列选项中有关家庭电路的连接完全正确的是(　　)C
