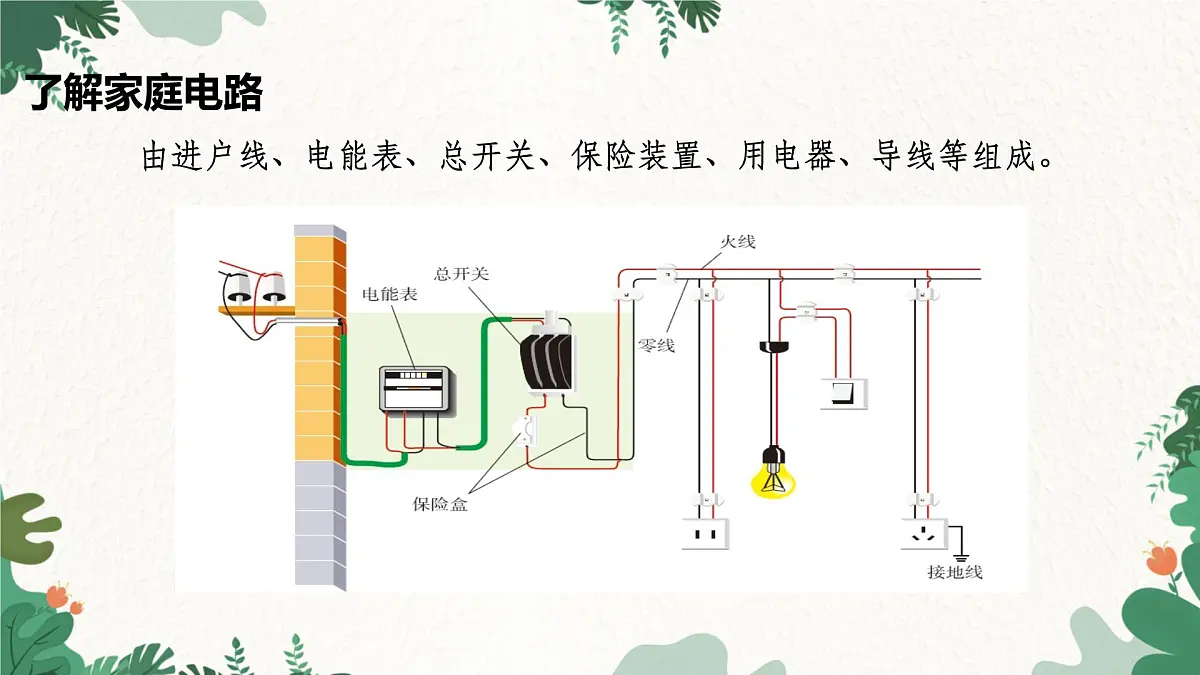

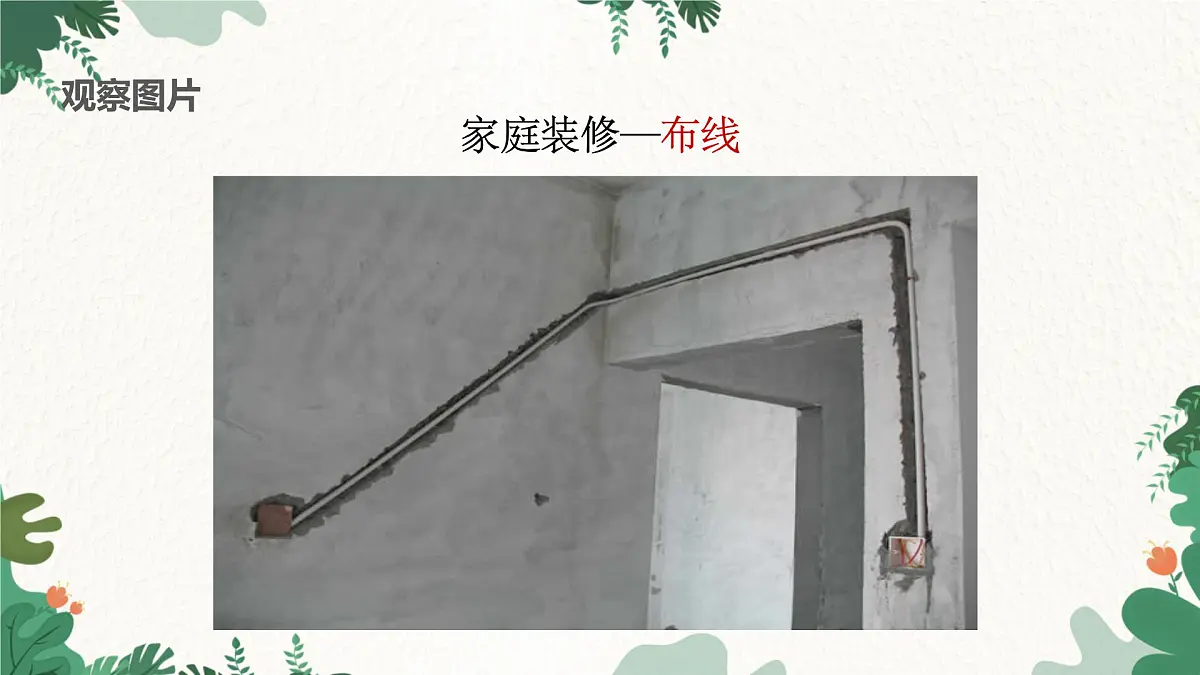

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

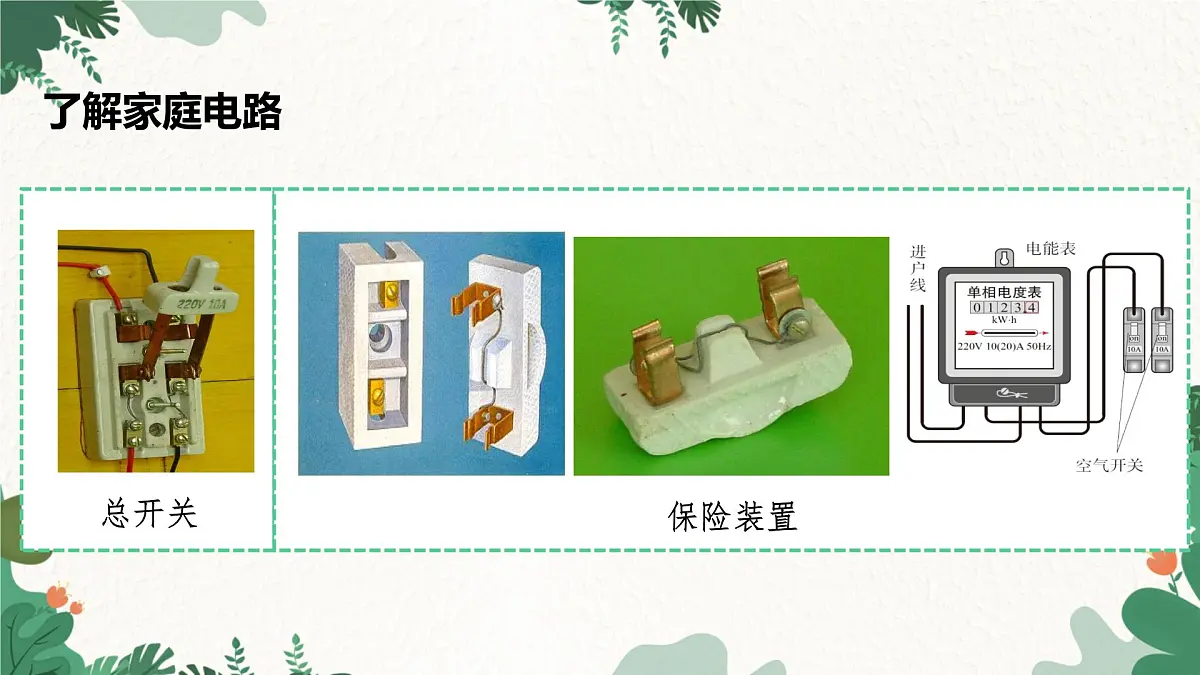

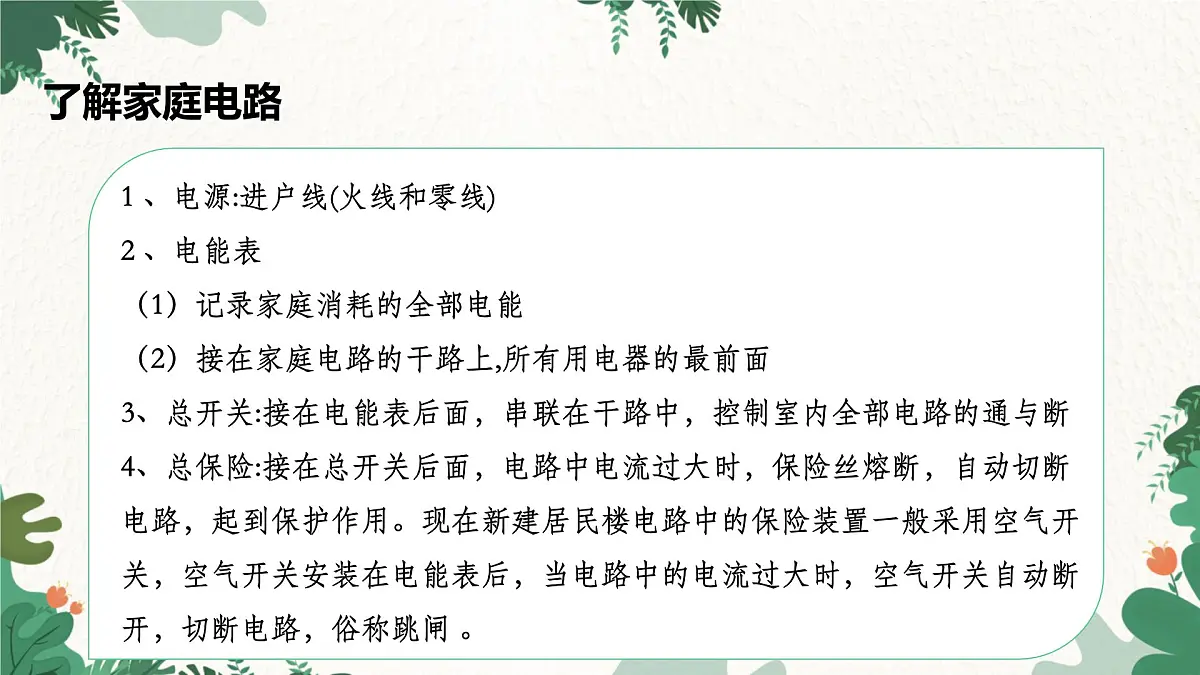

1 、电源:进户线(火线和零线)2 、电能表（1）记录家庭消耗的全部电能（2）接在家庭电路的干路上,所有用电器的最前面3、总开关:接在电能表后面，串联在干路中，控制室内全部电路的通与断4、总保险:接在总开关后面，电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸 。

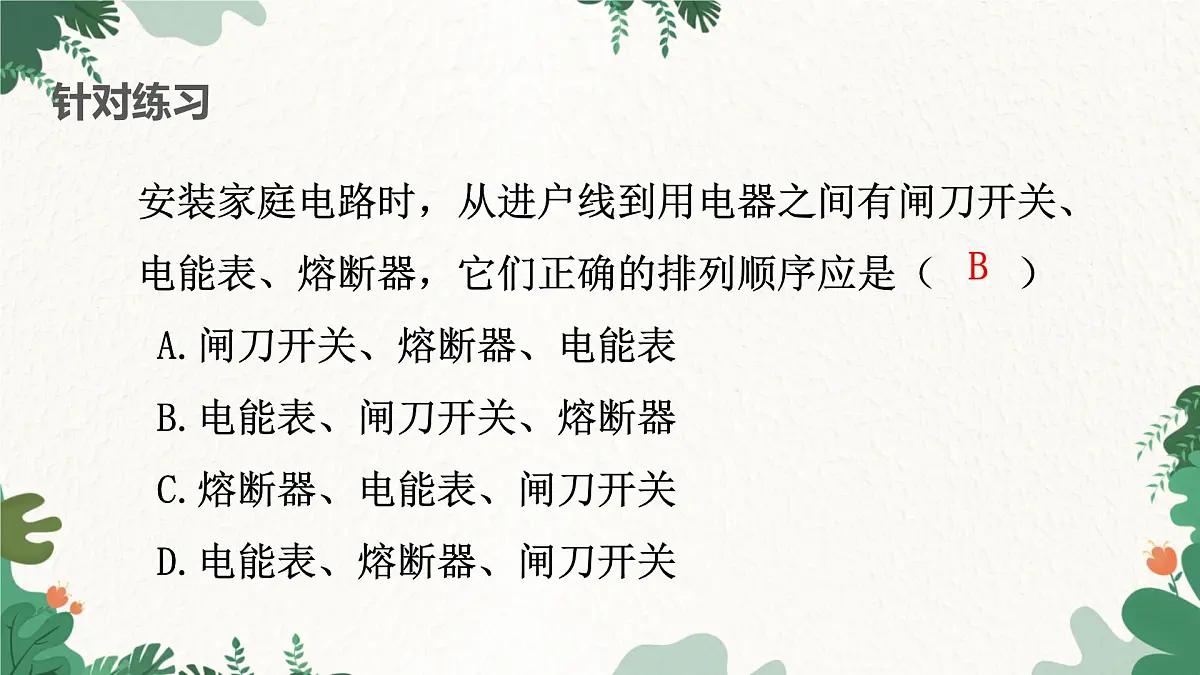

安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（　　） A.闸刀开关、熔断器、电能表 B.电能表、闸刀开关、熔断器 C.熔断器、电能表、闸刀开关 D.电能表、熔断器、闸刀开关

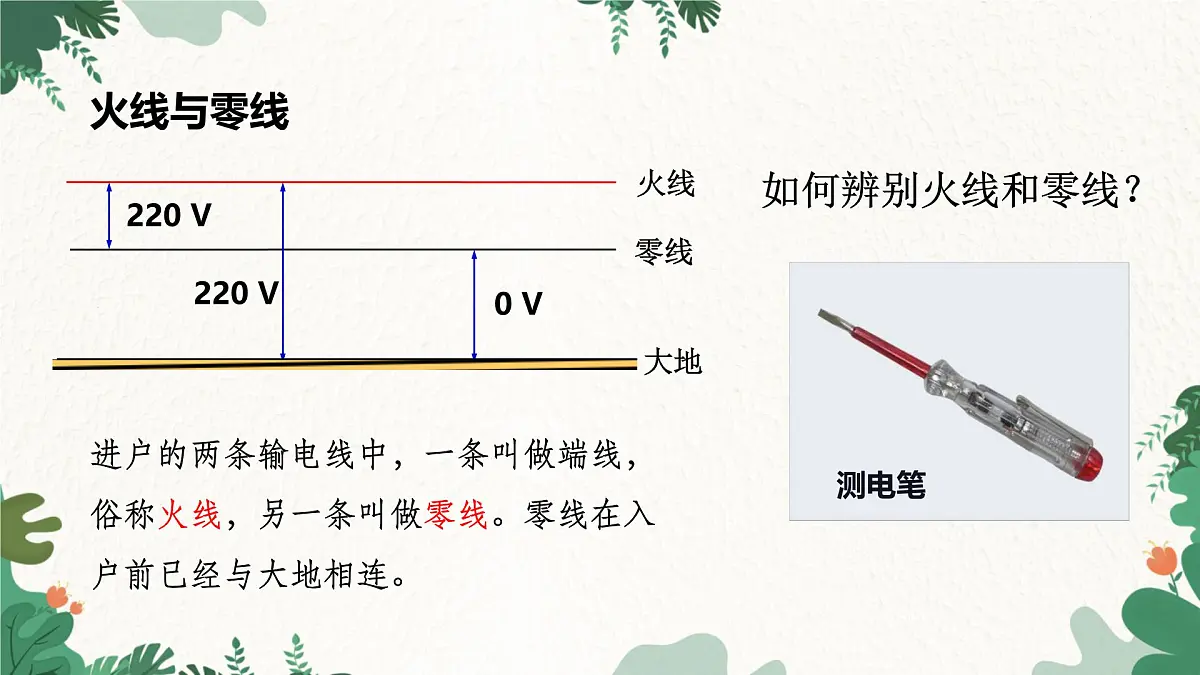

进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。零线在入户前已经与大地相连。
（1）作用：辨别火线和零线

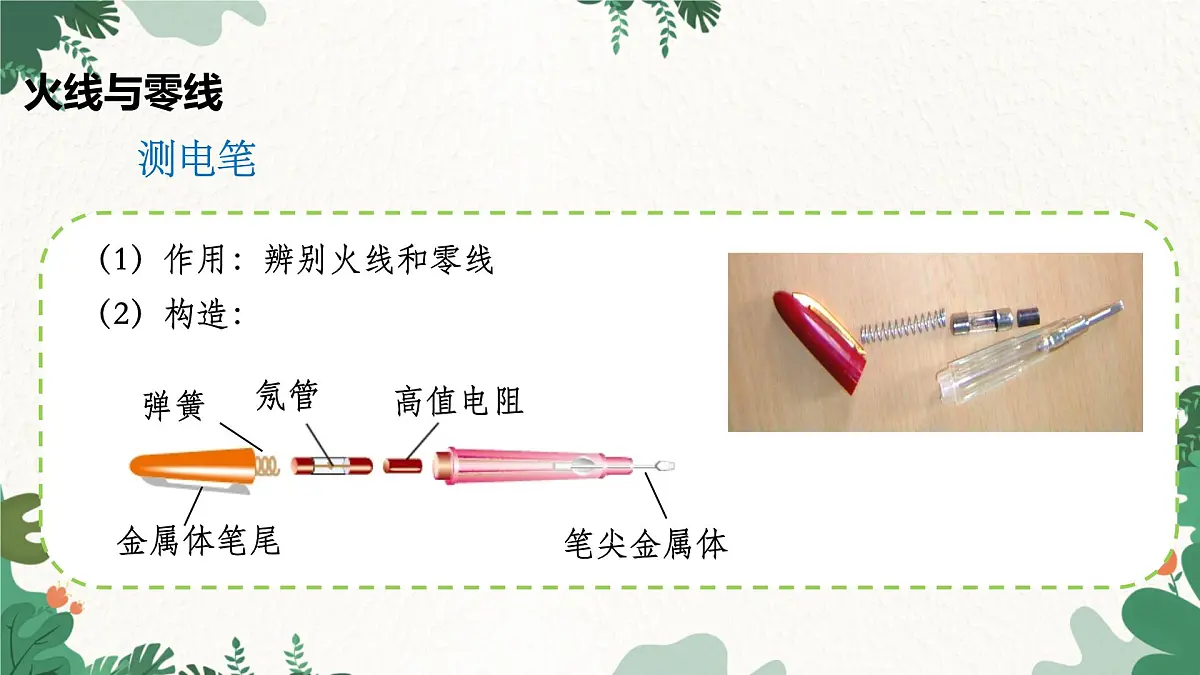

（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）A. 插座发生短路了B. 进户的火线断了C. 进户的零线断了D. 某盏电灯的灯丝断了
白炽灯又名“钨丝灯”，灯丝为钨丝，加热到2000℃以上，呈白炽状态，发出的光呈白色。
白炽灯的光色和集光性能很好，但是因为光效低，已逐步退出生产和销售。
节能灯的发光效率约相当于白炽灯的5倍，一个11W节能灯的亮度相当于60W白炽灯的亮度。
家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成
火线与零线、测电笔的使用
1、为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ） A.手接触火线时，手不会发光，无法辨别火线 B.手接触零线时，通过人体的电流很大，人体会触电 C.氖管发光时，一定不会有电流通过人体 D.氖管发光时，通过人体的电流很小，人体不会触电
2、学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座．此时录音机( ) A.有电流通过，不能正常工作 B.有电流通过，能正常工作 C.没有电流通过，不能工作 D.有时能正常工作，有时不能正常工作
3. 如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（　　） A.电线BD段某处断路 B.电灯L短路 C.电线AC段某处断路 D.火线和零线短路
