现代的信息传递方式已经能够真正地做到“秀才不出门，便知天下事”。
这些声音和图像是怎样通过电磁波传过来的呢？

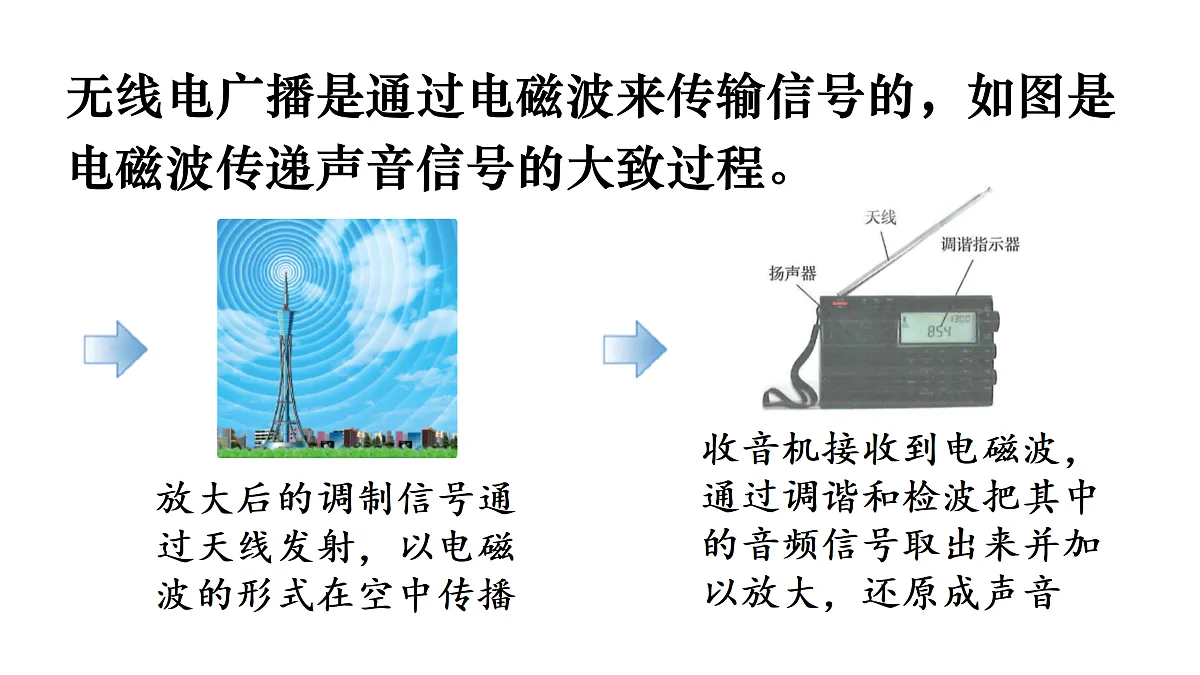

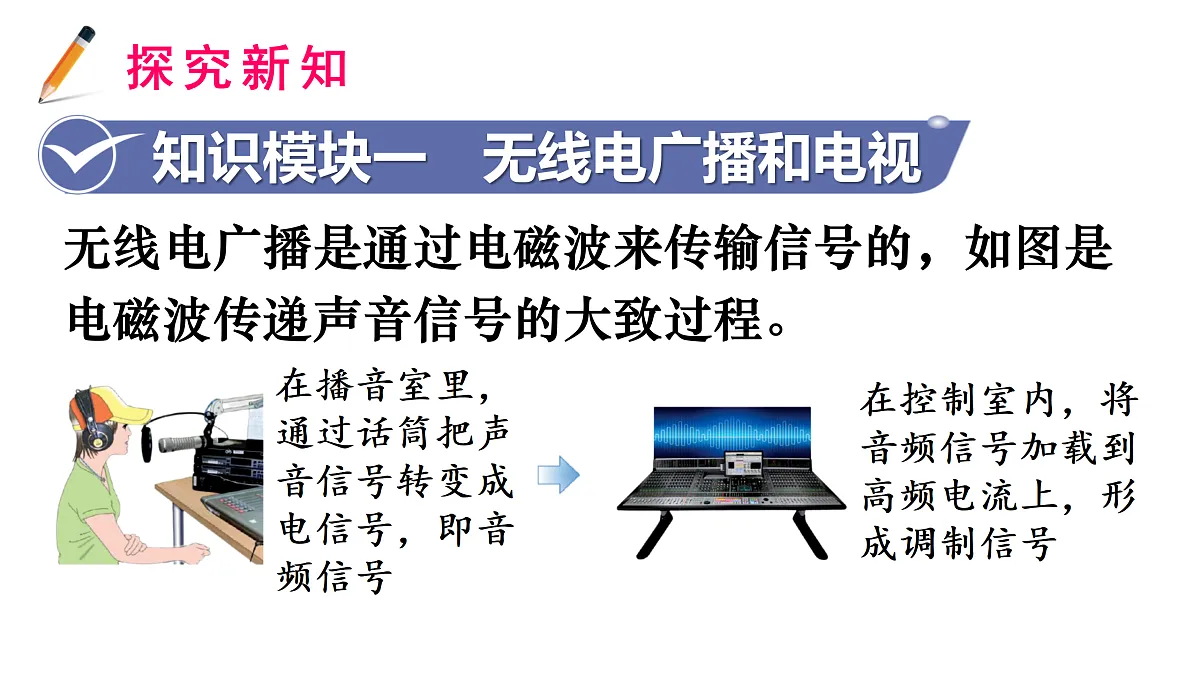

无线电广播是通过电磁波来传输信号的，如图是电磁波传递声音信号的大致过程。

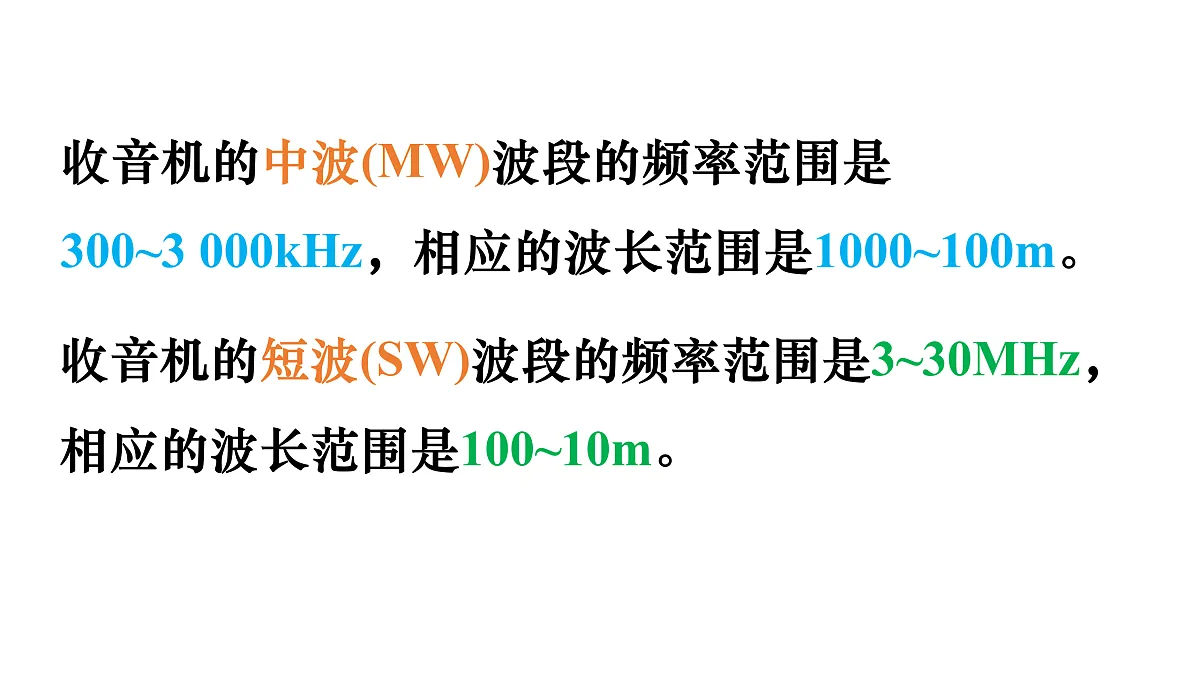

收音机的中波(MW)波段的频率范围是300~3 000kHz，相应的波长范围是1000~100m。
收音机的短波(SW)波段的频率范围是3~30MHz，相应的波长范围是100~10m。

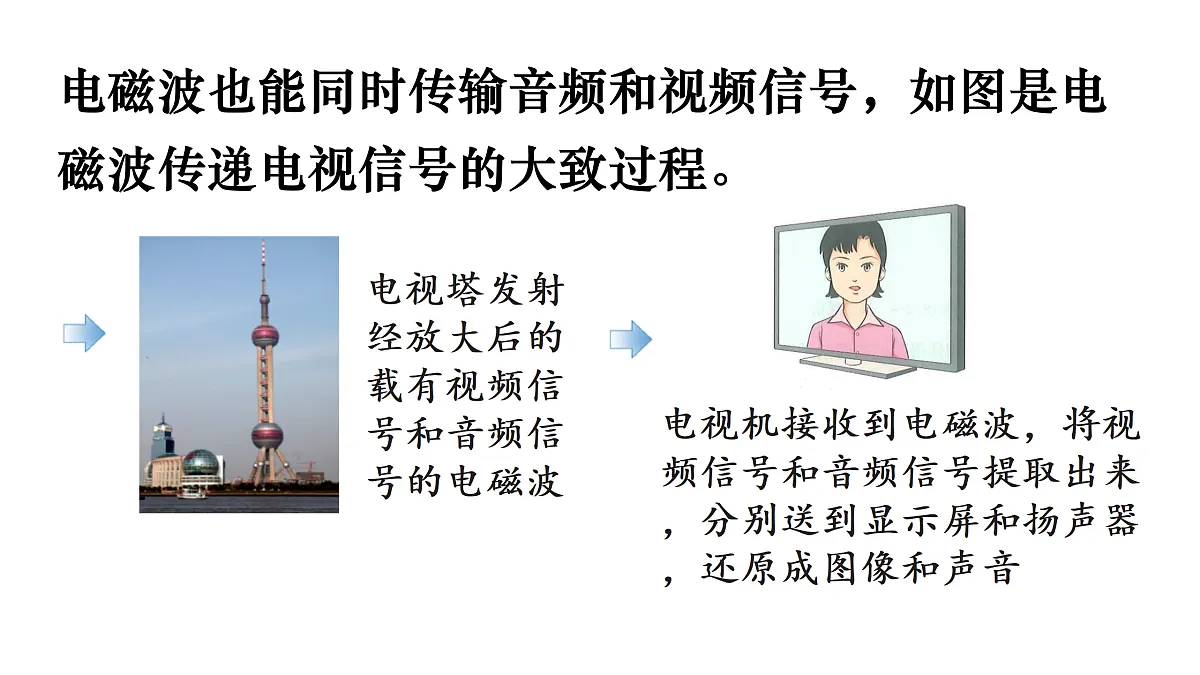

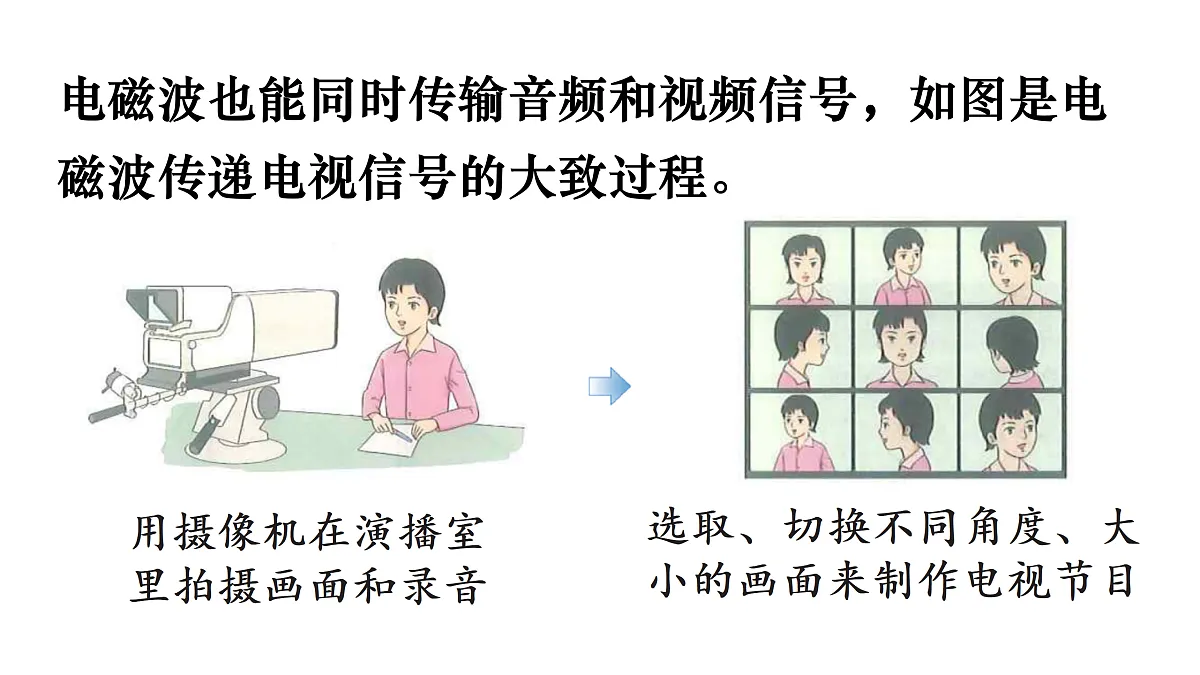

电磁波也能同时传输音频和视频信号，如图是电磁波传递电视信号的大致过程。

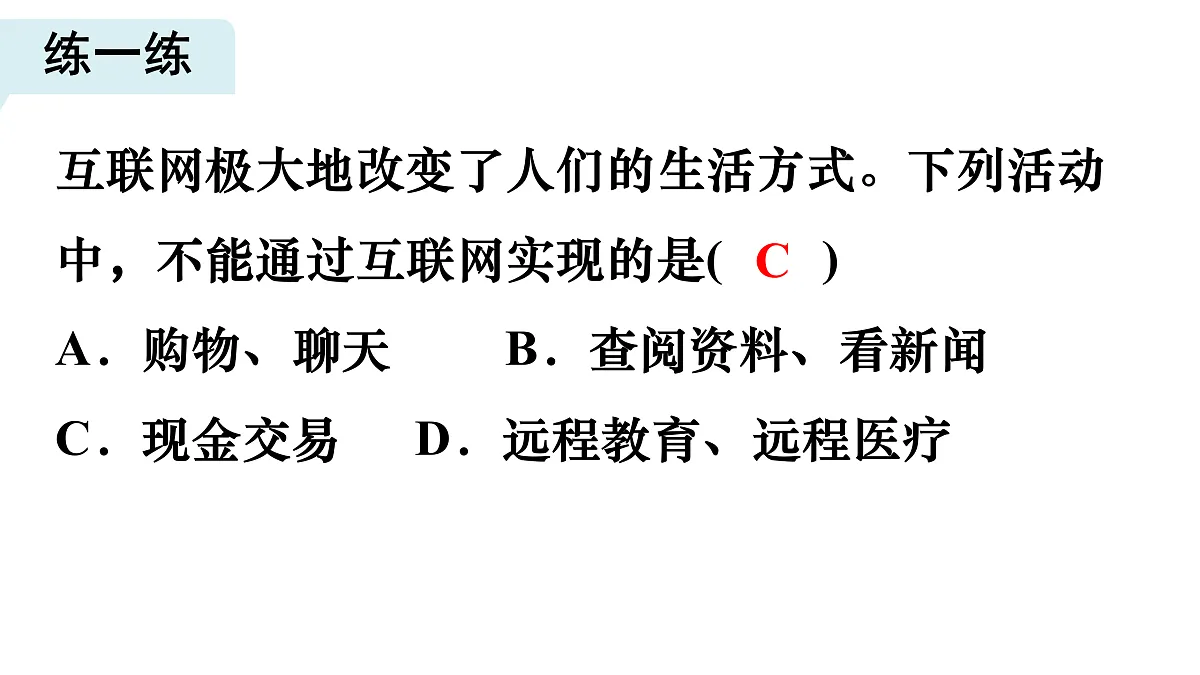

互联网极大地改变了人们的生活方式。下列活动中，不能通过互联网实现的是(　　)A．购物、聊天 B．查阅资料、看新闻C．现金交易 D．远程教育、远程医疗
移动电话(手机)的声音、图像信息是由空间的电磁波来传递的。手机既是无线电发射台，又是无线电接收台，它用电磁波把声音的信息发射到空中，同时它又在空中捕获电磁波，得到对方声音的信息。手机的体积很小，发射功率不大，它的天线也很简单，灵敏度也不高。因此，它跟其他用户的通话要靠功率较大的基站来转接，如图。
如图是用手机拨打电话时，手机和基站之间传递信息过程的示意图。基站一般会按蜂窝状排布，以便覆盖更大的范围。因此又被称作蜂窝网络。
5G是第五代移动通信技术，这项技术的应用使得我们的通信更为便捷和快速。5G技术可以快速下载文件；延时短，网络的即时交流如同面对面交谈一样；信息通道大，在人流密集处人们可以同时使用网络进行畅快的通话或网络浏览。我国5G技术领先世界，已建成全球规模最大的5G网络。5G应用也已融入多项国民经济中，有力促进了数字经济发展。
今天，通信已经成为人们交往中不可缺少的信息交流活动。地下与海底光缆、电话与电视传输线路、空间卫星与卫星地面站，组成了庞大的通信网络，如图。
在庞大的通信网络中，卫星通信在扩大通信范围方面起了重要作用，瞬间可达的电磁波把我们这个巨大的地球变成了小小的“地球村”！
实现卫星通信首先需要同步卫星。所谓同步卫星，就是指环绕地球转动且周期跟地球自转的周期相同的卫星。若在地球赤道上方距地面某一高度的圆周上均匀放置三颗同步卫星，它们发送的微波信号几乎可覆盖全球，如图。
卫星通信系统的另一部分是地面部分。
如图，同步卫星能够将从某一个地面中继站接收到的微波信号经过处理后，再发送到其他的地面中继站。中继站可将接收到的信号转送到通信卫星控制中心，进而输送到通信终端，从而使用户信息互联。
卫星通信具有覆盖面大、通信距离长、不受环境限制等许多优点。全球卫星定位系统（GPS）就是卫星通信的实际应用。它在为船舶、飞机导航及城市交通管理等方面，将发挥越来越重要的作用，如图是某汽车的地图导航界面。
目前，大部分国产手机或设备都可以通过北斗卫星导航系统实现导航和卫星通信。
我国自主研发的北斗卫星导航系统(以下简称北斗系统，英文简称BDS)已全面建成，并向全球提供服务。北斗系统是全球四大定位系统之一，也是世界一流的卫星导航系统。未来，我国还将建设技术更先进、功能更强大、服务更优质的新一代北斗系统，为实现中国式现代化奠定更加坚实的时空设施基础，如图。
1.下列关于电磁波和信息技术的说法中正确的是(　　)A．电磁波只能传递声音信号，不能传递图像信号B．北斗卫星定位系统是通过电磁波进行定位服务的C．“5G技术”是利用超声波进行信息传输的D．手机话筒的主要作用是把声音信号变成恒定电流
2.(新考法)(2025·深圳模拟)“鹊桥”中继卫星为嫦娥六号完成月球背面采样任务提供了强有力的通信支持。如图所示，请你为“鹊桥”选址，将其位置选定在_____(填“A”“B”或“C”)点，可以实现地面指挥中心与月球背面的通信中转。(2分)
3.如图甲是同步卫星，以地球做参照物，同步卫星是________的；许多长途电话是以同步卫星做中继站，电磁波从地面发射先到达中继站，再从中继站返回地面，如图乙。假设某同步卫星距离地球36 000 km，则通过该同步卫星打长途电话时，信息传递所需要的时间是_____s。(电磁波传播速度为3×108 m/s)(4分)
无线电广播信号的发射和接收
信号的发射——广播电台
声音信号的产生、传播和接收
图像信号的产生、传播和接收
1.下列说法中错误的是( )A.现在使用的移动电话有发射装置和接收装置B.现在使用的对讲机有发射装置和接收装置C.电视机有发射和接收装置D.收音机只有接收装置没有发射装置
