18.1　家庭电路习题课件 2025-2026学年物理沪粤版九年级下册

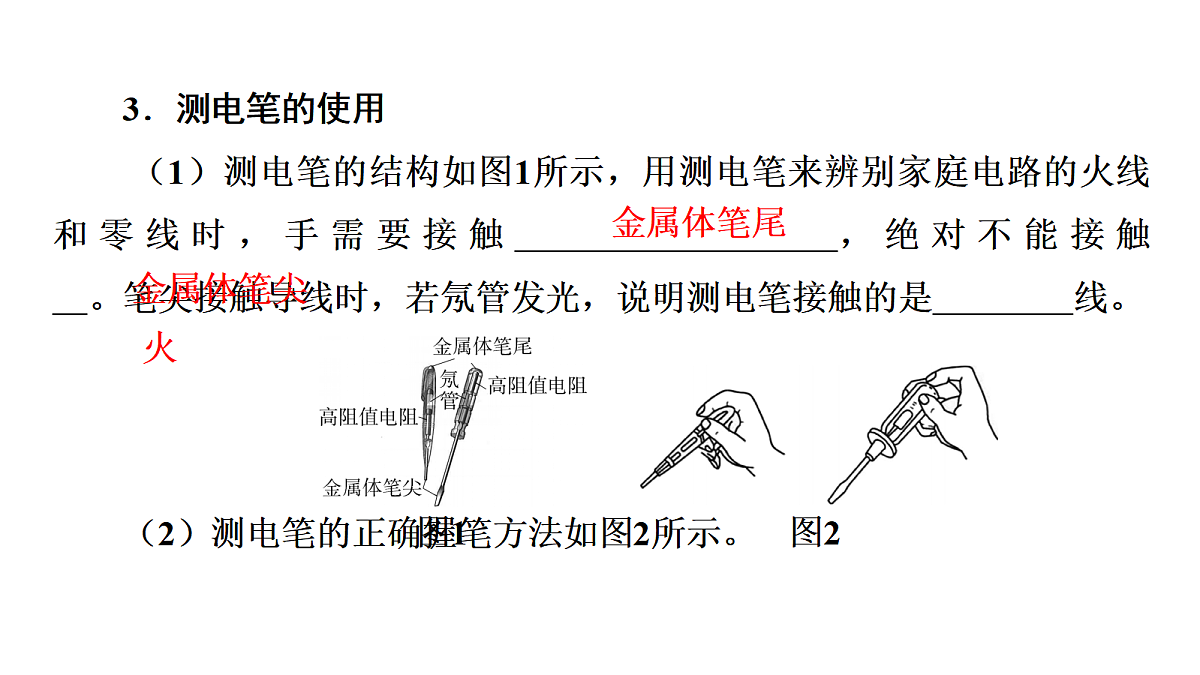

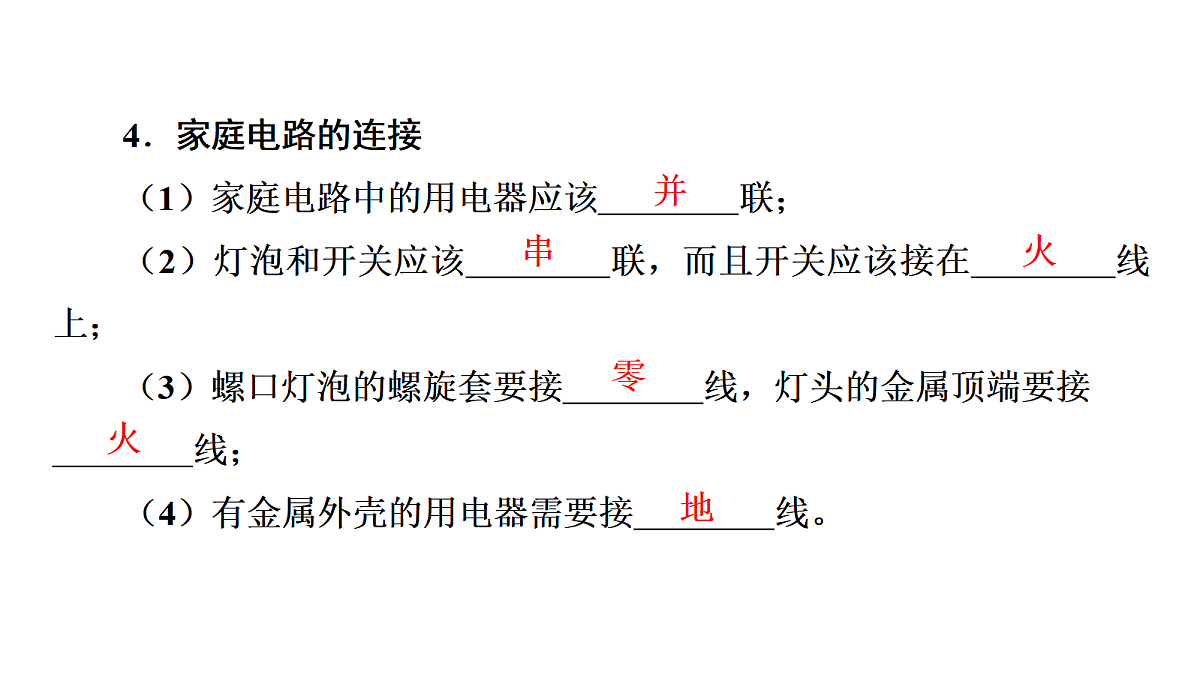

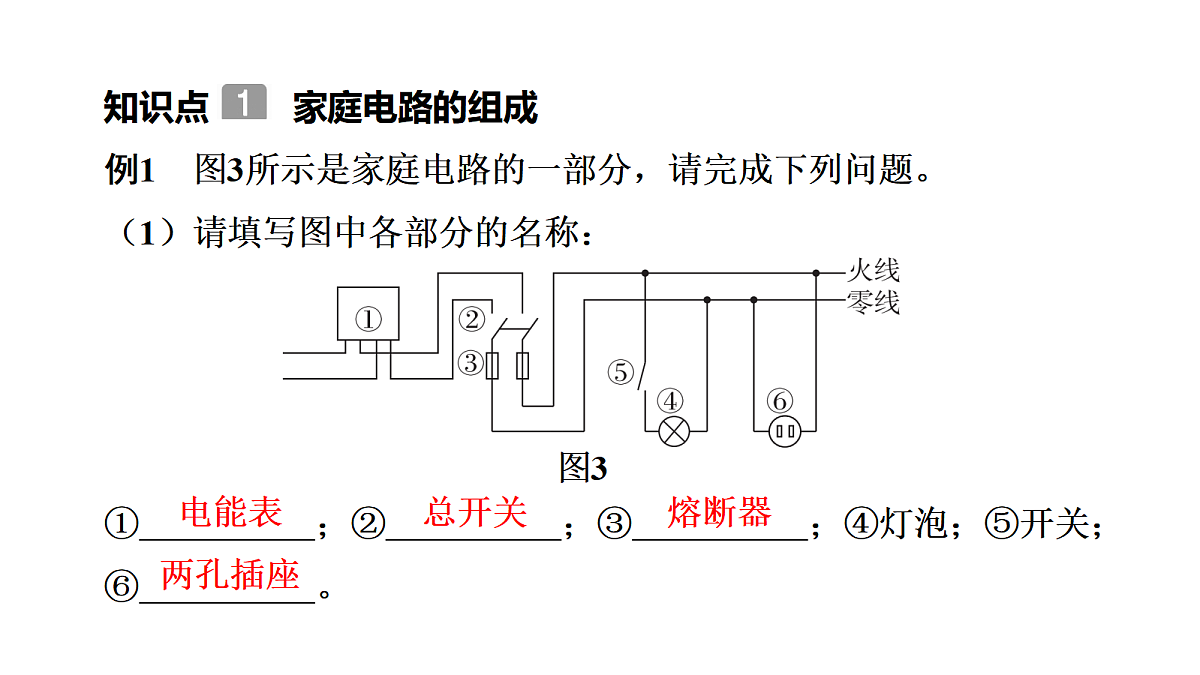

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]18.1　家庭电路课堂小测要点梳理典例精练第十八章　家庭电路与安全用电要点梳理1．家庭电路的组成（1）家庭电路一般由两根进户线、　　　　　、　　　　　、熔断器（俗称保险丝）、用电器、插座、开关、导线等组成。（2）现在的居民楼已经不再使用闸刀开关和熔断器了，而是用空气开关替代。空气开关安装在　　　　　后，当电路发生　　　　、　　　　等异常情况时，空气开关会自动断开，从而切断电路，保证用电安全。电能表总开关电能表短路过载2．火线与零线（1）家庭电路的两根进户线中，一根叫做　　　　，另一根叫做　　　　，它跟零线之间有　　　　V的电压。（2）为了安全起见，有些家用电器所用的三孔插座还加接了一根　　　　，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。零线火线220地线3．测电笔的使用 （1）测电笔的结构如图1所示，用测电笔来辨别家庭电路的火线和零线时，手需要接触　　　　　　　，绝对不能接触　　　　　　　。笔尖接触导线时，若氖管发光，说明测电笔接触的是　　　　线。　　　　　（2）测电笔的正确握笔方法如图2所示。图1图2金属体笔尾金属体笔尖火4．家庭电路的连接（1）家庭电路中的用电器应该　　　　联；（2）灯泡和开关应该　　　　联，而且开关应该接在　　　　线上；（3）螺口灯泡的螺旋套要接　　　　线，灯头的金属顶端要接　　　　线；（4）有金属外壳的用电器需要接　　　　线。并串火零火地典例精练知识点 家庭电路的组成例1　图3所示是家庭电路的一部分，请完成下列问题。（1）请填写图中各部分的名称：①　　　　　；②　　　　　；③　　　　　；④灯泡；⑤开关；⑥　　　　　。电能表图3总开关熔断器两孔插座（2）家庭电路中，火线跟零线之间的电压为　　　　V；当电路中的电流过大时，　　　　（选填图中序号）会切断电路，对电路起到保护作用。图3220③　 1．进户线进户后首先接到电能表上，然后再接总开关，保险装置接在总开关后面（这样在更换保险装置时更安全）。2．当家庭电路中电流过大时，熔断器会自动熔断，从而保护电路。知识点 测电笔的使用 例2　下列测电笔的用法中正确的是　　　　（多选，选填字母）。 A B C DAC例3　（1）用测电笔测试某条进户线时，氖管发光，则该进户线是　　　线；测试某进户线时，氖管不发光，则该进户线是　　　　线。（2）图4－甲为家庭电路的一部分，此时灯泡正常发光。用测电笔测试a、b、c、d四点，能使氖管发光的点有　　　　　；若进户零线突然断路（如图4－乙），此时能使测电笔氖管发光的点有　　　　　。（均选填字母） 图4火零a、da、b、c、d 　1.通路状态下，用测电笔接触零线（或与零线相接的导线），氖管不会发光，原因是测电笔被零线短路，氖管中没有电流经过。2．零线断路状态下，若测电笔所测位置与火线连通，则氖管发光；所测位置未与火线连通，则氖管不发光。知识点 家庭电路的连接例4　请将图5中各元器件正确地接入家庭电路，其中开关只控制螺口灯泡，两孔插座和三孔插座互不影响。图5 　家庭电路的连接规范：（1）各用电器应并联接入电路，控制用电器的开关要接在火线和用电器之间；（2）螺口灯泡顶端的连接点应与火线或开关相连，螺旋套上的连接点应与零线相连；（3）两孔插座的左孔接零线，右孔接火线；三孔插座的左孔接零线，右孔接火线，上面的孔接地线，可简记为“左零右火上接地”。课堂小测CABCDB图6D图7C
