第九章 9.2液体的压强 课件-2025-2026学年八年级物理下册（苏科版2024）

这是一份苏科版（2024）八年级下册（2024）液体的压强课文ppt课件，共48页。PPT课件主要包含了液面几乎不变化，两侧液面高度差，探究连通器的特点，连通器的应用，答案A，水的密度大于，转换法，控制变量法，压强大小相等，液体深度等内容，欢迎下载使用。

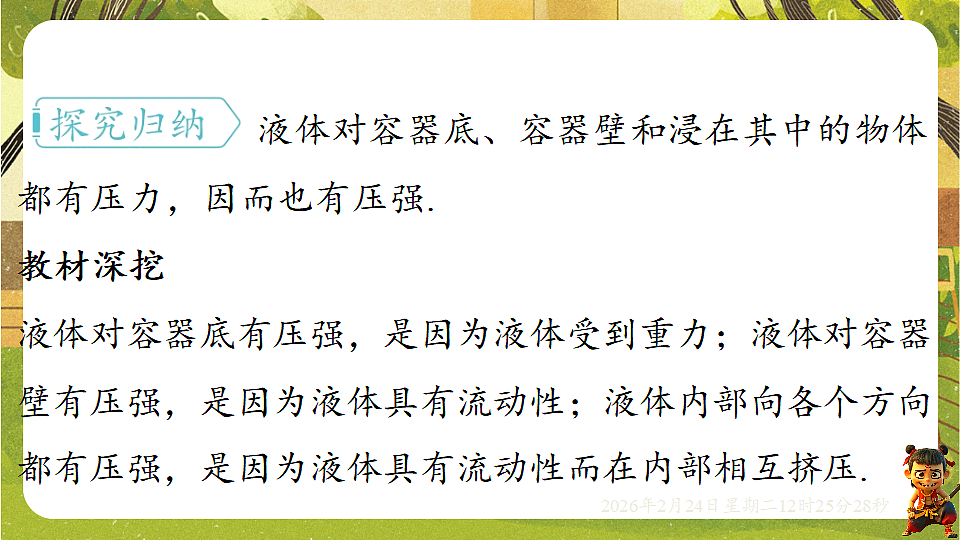

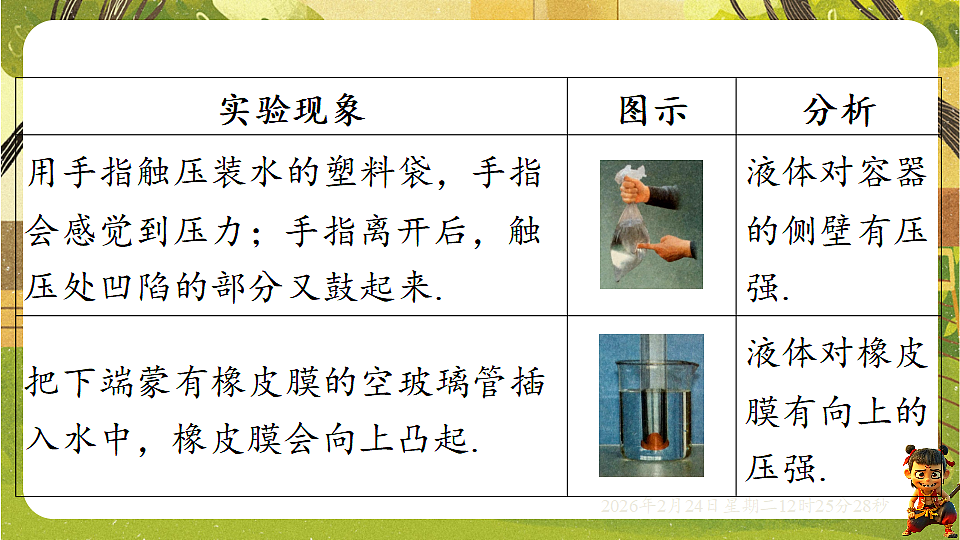

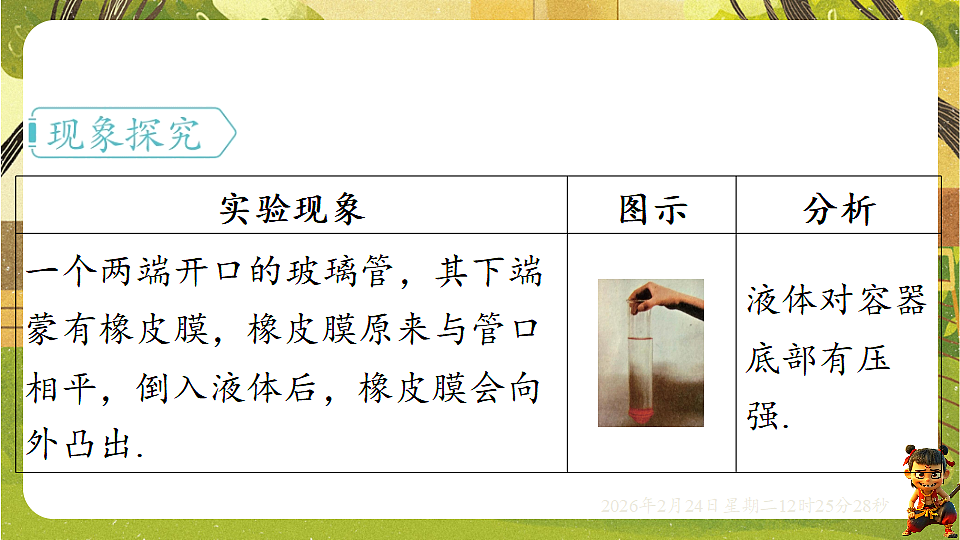

液体对容器底、容器壁和浸在其中的物体都有压力，因而也有压强.教材深挖液体对容器底有压强，是因为液体受到重力；液体对容器壁有压强，是因为液体具有流动性；液体内部向各个方向都有压强，是因为液体具有流动性而在内部相互挤压.
1． 如图，中空玻璃管底部及侧部上、中、下三个孔都用橡皮膜扎紧，然后往玻璃管内倒满水，并且竖直放置。
下列说法不正确的是(　　)A．A、B、C三孔的橡皮膜都凸出，表明液体对侧壁有压强B．D孔的橡皮膜向下凸出，表明液体对容器底部有压强C．液体压强产生的原因是液体受重力的作用且具有流动性D．A、B、C三孔的橡皮膜凸出的程度逐渐增大，表明液体内部的压强随深度的增加而减小
2．当把一个六面蒙有绷紧程度相同的橡皮膜的正方体(如图所示)置于水中时，下列选项中能大致反映橡皮膜受到水的压强情况的是(　　)

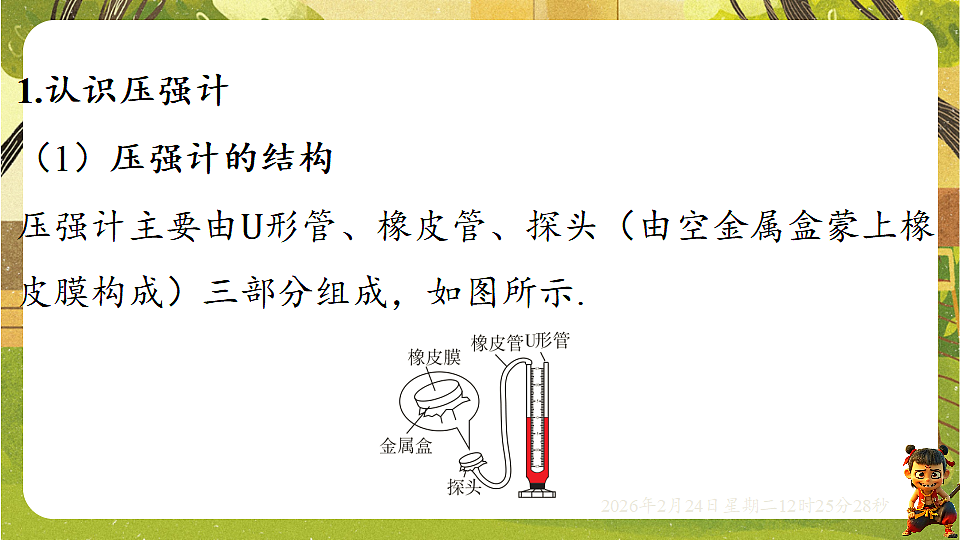

2.实验探究：液体压强与哪些因素有关
实验结论：液体内部各个方向都有压强；同一深度，压强相等；深度增大，压强增大；深度相同时，液体密度越大，压强越大.
. .
. .
. .
典例1 [淮安模拟] 在“探究液体内部压强特点”的实验中：
（3）若使用调好的压强计，探究液体内部压强特点的情景如图中A、B、C所示：
①比较图A、B和C，可以得到的结论是：同种液体在同一深度的各处，向各个方向的压强______；
不可靠，没有控制金属盒在液体中的深度相同
1.连通器：如图所示，上端开口、底部相连通的容器叫作连通器.
（1）如图所示，向用软管连接两根玻璃管构成的连通器的一个管口中注入适量的水，静止时观察到两侧玻璃管中的水面相平；
（2）将左侧的玻璃管上下移动，当其中的水不流动时，两侧玻璃管中的水面相平；
（3）用食指堵住左侧的玻璃管上下移动，当其中的水不流动时，两侧玻璃管中的水面不相平，如果松开食指，当其中的水不流动时，两侧玻璃管中的水面相平.实验结论：向连通器中注入同种液体，当液体静止时，连通器各部分中的液面总是相平的.这个现象也称为连通器原理.
典例2 连通器在日常生活和生产中有着广泛的应用，以下实例中不是利用连通器原理工作的是( )
3. 如图所示，将盛有适量水的试管由倾斜位置A缓慢移至竖直位置B。在此过程中，水对试管底部的压强(　　)A．变大 B．变小　 C．始终不变 D．先变大后变小
【点拨】由图可知，在试管从倾斜位置A移至竖直位置B的过程中，由于水的密度不变，水的深度变大，故水对试管底部的压强变大，故选A。
4. 如图所示，A、B、C是三个圆柱体容器，分别装有水或酒精。B和C两容器的底面积相同，且其中的液体深度也相同。比较A、B、C三个容器中液体对容器底部的压强，有pA________pB，pB________(前两空均填“大于”“小于”或“等于”)pC。不好直接比较A、C两容器中液体对容器底部压强的大小，原因是________________________________________________。
酒精的密度，水的深度小于酒精的深度
5．某实验小组利用如图所示的实验装置探究“液体压强与哪些因素有关”。
(1)该实验通过___________________________来反映液体内部压强的大小，这种方法称为________。要探究液体的压强与某个因素的关系，需要先控制其他因素不变，这种实验探究方法是______________。

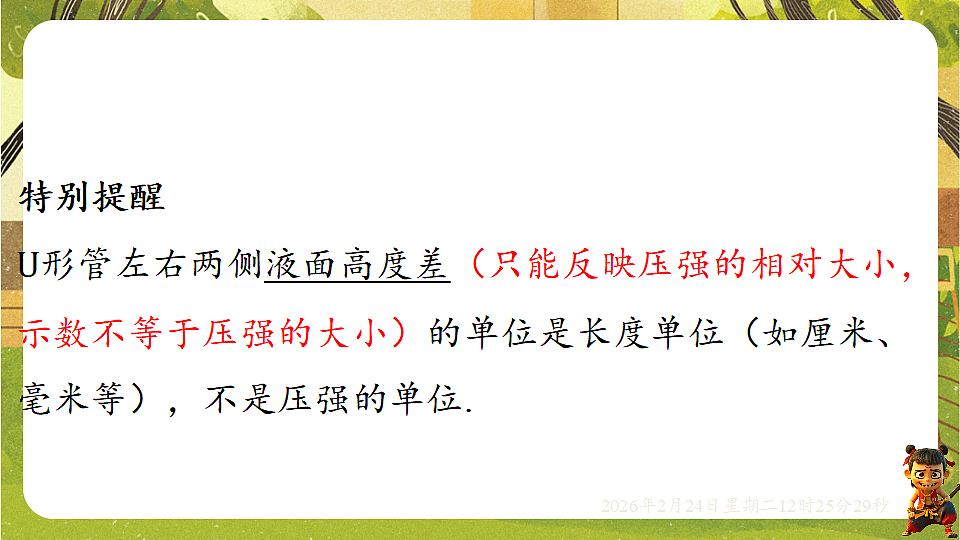

U形管左右两侧液面的高度差
(2)该实验小组通过如图甲、乙、丙所示的实验操作，分析得出实验结论：______________________________________________。(3)该实验小组利用如图丙、丁所示的实验探究液体压强与____________的关系。
在同种液体的同一深度，各个方向的
(4)小荣同学在图丙所示的实验中保持探头位置不变，向容器内加入适量的浓盐水，他发现U形管两边液面的高度差变大了，于是得出“同一深度，液体的密度越大，压强越大”的结论。他的结论是不可靠的，原因是______________________。
6. 潜水员在水下高压环境中停留一段时间后，若外界压强快速减小，则会引起“潜水减压病”危及生命，如图所示潜水员的潜水路线中容易引起“潜水减压病”的是(　　)A．从a到b B．从b到c C．从c到d D．从d到a
【点拨】由题意可知，“潜水减压病”是潜水员在水下高压环境中停留一段时间后，因外界压强快速减小而引起的一种疾病。由图可知，只有从b到c，水的深度变浅，潜水员受到的压强减小，所以可能会引起“潜水减压病”的路线是从b到c。故选B。
7．如图所示，放在水平桌面上的两个相同的柱形容器，分别装有甲、乙两种液体，甲液面高于乙液面。液体中的a、b两点处于同一水平高度，a、b两点的液体压强相等。则两种液体的密度和质量的关系分别是(　　)A．ρ甲＜ρ乙，m甲＞m乙　　　　 B．ρ甲＜ρ乙，m甲＜m乙 C．ρ甲＞ρ乙，m甲＞m乙　　　　　　 D．ρ甲＞ρ乙，m甲＜m乙
【点拨】a、b两点的压强相等，即pa＝pb，因为hb＜ha，所以两种液体的密度关系ρ甲＜ρ乙，又因为a、b两点到容器底的距离相等，所以a、b两点以下的液体对容器底的压强关系pa′＜pb′，而两种液体对容器底的压强p甲＝pa＋pa′，p乙＝pb＋pb′，所以p甲＜p乙。
8．[盐城一模]如图所示，将量杯放在水平地面上，向杯中匀速注水直至注满。杯对地面的压强为p1，水对杯底部的压强为p2，关于压强随时间变化图像正确的是(　　)A．只有① B．只有④ C．①和③ D．①和④
【点拨】水的重力与注水时间成正比，由于量杯的自重不变，总重力与注水时间应是一次函数关系，而不是正比例函数关系，即图像不经过原点，故①②错误；由于量杯上大、下小(横截面积由下向上变大)，在匀速注水时，水位上升初期较快，后期较慢，故p2随时间的增长曲线先陡后缓，对应图④；综上所述正确的是④。故选B。
9. 如图，质量、底面积均相同的薄壁容器甲、乙、丙放在水平桌面上，甲为圆柱形，乙、丙为圆台形，分别装有A、B、C三种质量和深度均相同的液体。下列说法正确的是(　　)A．液体的密度ρA＞ρB＞ρC B．液体对容器底部的压强pB＞pA＞pCC．液体对容器底部的压力FB＜FA＜FC D．容器对桌面的压力F甲＜F乙＜F丙
【点易错】只有柱形容器中液体对容器底部的压力等于液体自身受到的重力，若容器不是柱形容器，如上大下小或上小下大形状，则容器中液体对容器底部的压力不等于液体自身受到的重力。
10．如图所示，放在桌面上的平底饮料瓶子，内部盛有饮料。瓶盖旋紧后倒过来时，饮料对瓶盖的压强与正放时饮料对瓶底的压强相比________，倒放时瓶子对水平桌面的压力与正放时相比________，倒放时瓶子对水平桌面的压强与正放时相比________。(均填“变大”“变小”或“不变”)
