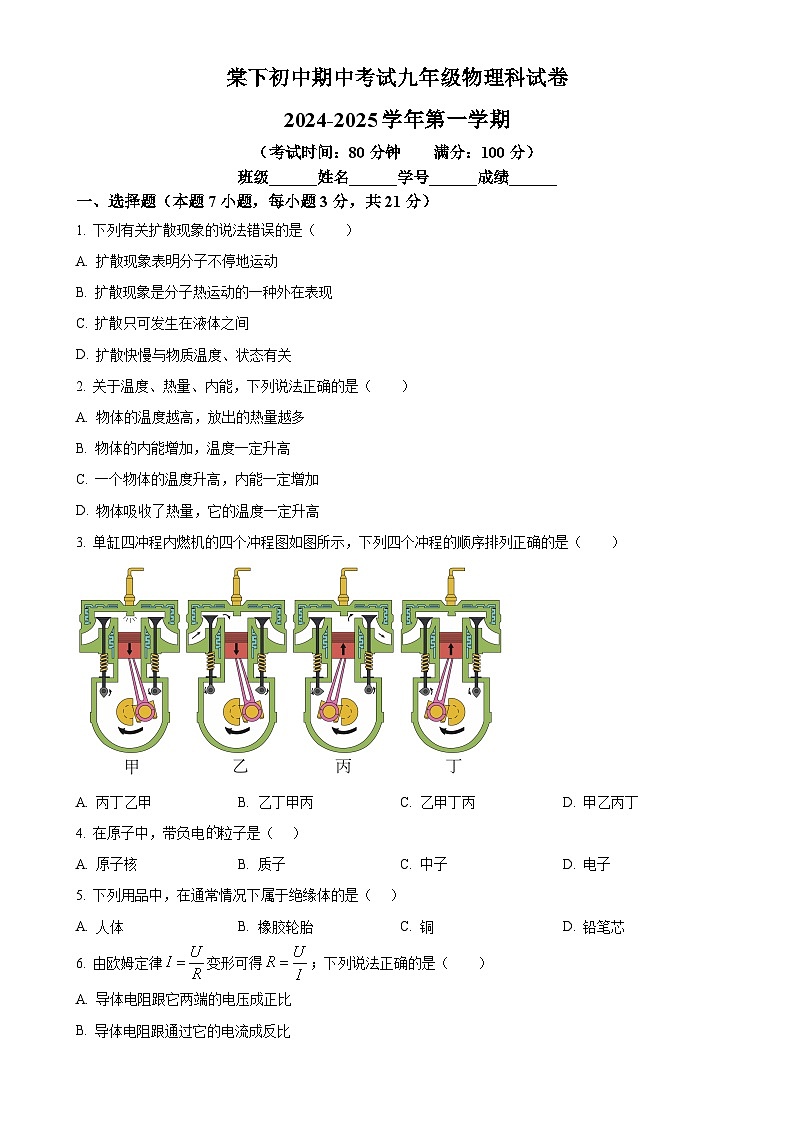

（考试时间：80分钟 满分：100分）
班级______姓名______学号______成绩______
一、选择题（本题7小题，每小题3分，共21分）
1. 下列有关扩散现象的说法错误的是（ ）
A. 扩散现象表明分子不停地运动
B. 扩散现象是分子热运动的一种外在表现
C. 扩散只可发生在液体之间
D. 扩散快慢与物质温度、状态有关
2. 关于温度、热量、内能，下列说法正确的是（ ）
A. 物体的温度越高，放出的热量越多
B. 物体的内能增加，温度一定升高
C. 一个物体的温度升高，内能一定增加
D. 物体吸收了热量，它的温度一定升高
3. 单缸四冲程内燃机的四个冲程图如图所示，下列四个冲程的顺序排列正确的是（ ）
A. 丙丁乙甲B. 乙丁甲丙C. 乙甲丁丙D. 甲乙丙丁
4. 在原子中，带负电粒子是（ ）
A. 原子核B. 质子C. 中子D. 电子
5. 下列用品中，在通常情况下属于绝缘体的是（ ）
A. 人体B. 橡胶轮胎C. 铜D. 铅笔芯
6. 由欧姆定律变形可得；下列说法正确的是（ ）
A. 导体电阻跟它两端的电压成正比
B. 导体电阻跟通过它的电流成反比
C. 导体电压跟通过它的电流成正比
D. 导体电阻跟通过的电流和它两端电压无关

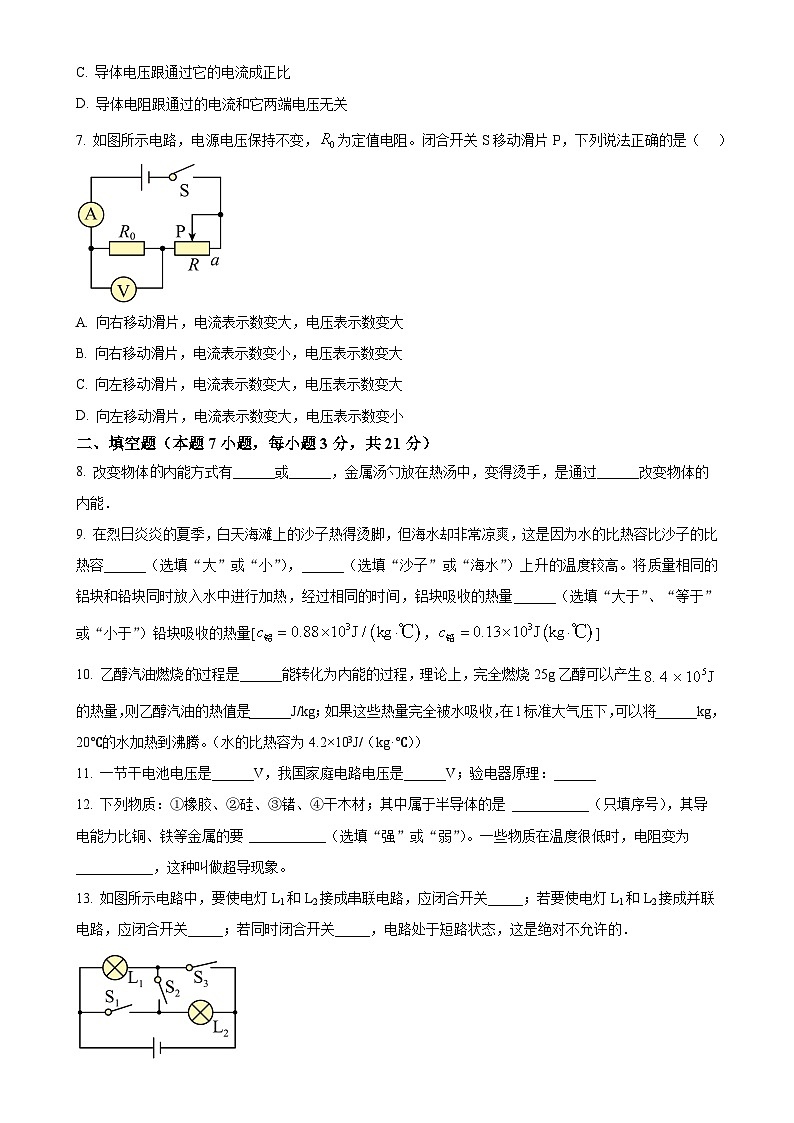

7. 如图所示电路，电源电压保持不变，为定值电阻。闭合开关S移动滑片P，下列说法正确的是（ ）
A. 向右移动滑片，电流表示数变大，电压表示数变大
B. 向右移动滑片，电流表示数变小，电压表示数变大
C. 向左移动滑片，电流表示数变大，电压表示数变大
D. 向左移动滑片，电流表示数变大，电压表示数变小
二、填空题（本题7小题，每小题3分，共21分）
8. 改变物体内能方式有______或______，金属汤勺放在热汤中，变得烫手，是通过______改变物体的内能．
9. 在烈日炎炎的夏季，白天海滩上的沙子热得烫脚，但海水却非常凉爽，这是因为水的比热容比沙子的比热容______（选填“大”或“小”），______（选填“沙子”或“海水”）上升的温度较高。将质量相同的铝块和铅块同时放入水中进行加热，经过相同的时间，铝块吸收的热量______（选填“大于”、“等于”或“小于”）铅块吸收的热量[，]
10. 乙醇汽油燃烧过程是______能转化为内能的过程，理论上，完全燃烧25g乙醇可以产生的热量，则乙醇汽油的热值是______J/kg；如果这些热量完全被水吸收，在1标准大气压下，可以将______kg，20℃的水加热到沸腾。（水的比热容为4.2×103J/（kg·℃））
11. 一节干电池电压是______V，我国家庭电路电压是______V；验电器原理：______
12. 下列物质：①橡胶、②硅、③锗、④干木材；其中属于半导体的是 ___________（只填序号），其导电能力比铜、铁等金属的要 ___________（选填“强”或“弱”）。一些物质在温度很低时，电阻变为 ___________，这种叫做超导现象。
13. 如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关_____；若要使电灯L1和L2接成并联电路，应闭合开关_____；若同时闭合开关_____，电路处于短路状态，这是绝对不允许的．

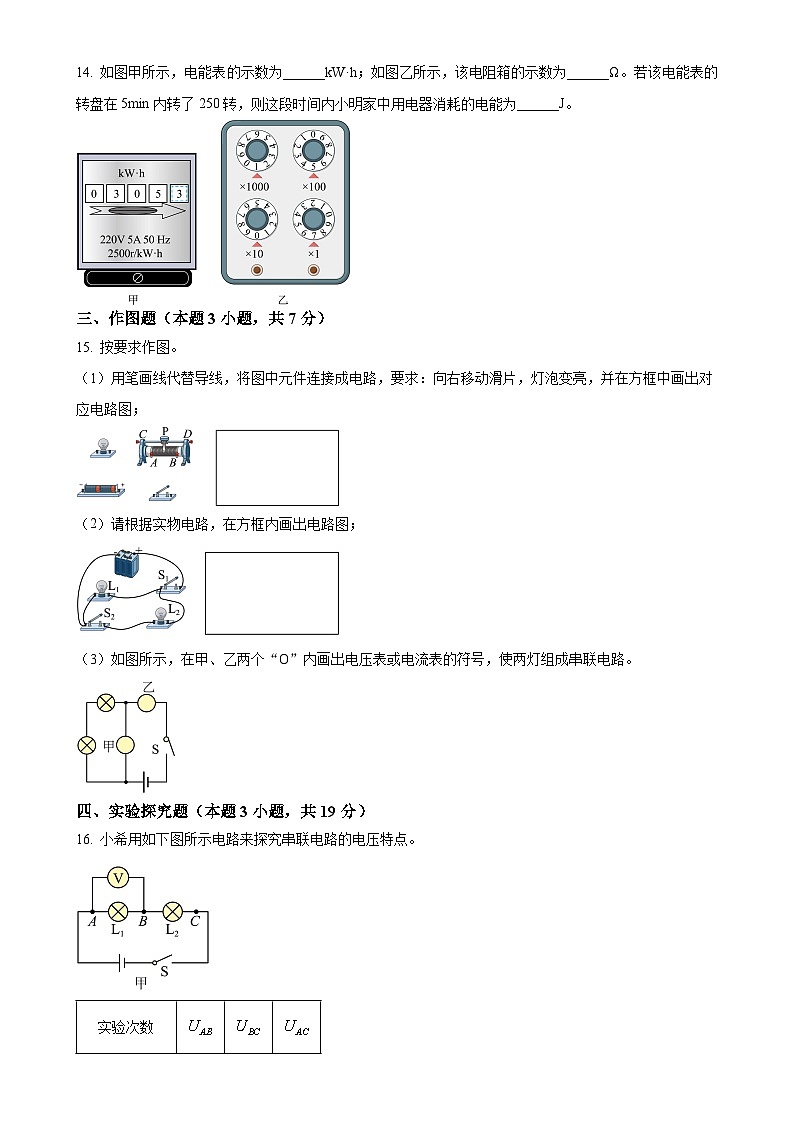

14. 如图甲所示，电能表的示数为______kW·h；如图乙所示，该电阻箱的示数为______Ω。若该电能表的转盘在5min内转了250转，则这段时间内小明家中用电器消耗的电能为______J。
三、作图题（本题3小题，共7分）
15. 按要求作图。
（1）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮，并在方框中画出对应电路图；
（2）请根据实物电路，在方框内画出电路图；
（3）如图所示，在甲、乙两个“O”内画出电压表或电流表的符号，使两灯组成串联电路。
四、实验探究题（本题3小题，共19分）
16. 小希用如下图所示电路来探究串联电路的电压特点。
（1）在拆接电路时，开关必须______；
（2）实验中发现两个小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是______；
A. 通过两个灯泡的电流大小不同B. 发光微弱的灯泡的灯丝断了
C. 灯泡的规格不同D. 发光微弱的灯泡被短路
（3）在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表______；
A. 超过电压表量程B. 指针反偏C. 正确测出灯泡两端的电压
（4）用电压表分别测出AB、BC、AC两点间的电压为．经过多次实验，数据在表中。分析数据，可得串联电路的电压特点是______，表达式为______；
（5）实验过程中，若发现两盏灯都不亮，两端的电压接近电源电压，则故障原因可能是______。
17. 如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
（1）利用电路，要粗略判断电阻大小，可观察______；
（2）另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为______同学的改进更好，理由是______；
（3）小丽组的同学分别对导体电阻跟长度、横截面积，材料有关的猜想进行了检验。检验时对每一个猜想都用三个实验数据进行对比，如表中给出了可供选择的几种导体（填导体代号）：
①选用导体A、B、C。可以检验“导体电阻跟导体______有关”的猜想；
②为检验“导体电阻跟导体的长度有关”的猜想，应选用导体______；
③选用导体B、F、G______（填“可以”或“不可以”）检验“导体电阻跟导体材料有关”的猜想。
18. 如图所示，是用伏安法测量电阻R时所设计的电路图。
（1）请用公式写出测量电阻的原理：______；
（2）闭合开关前，如图1滑动变阻器的滑片P应移到最______（选填“左”或“右”）端；
（3）当滑片P调节在某处时，电流表、电压表指针如图2所示，则电压表读数为______V。被测电阻值大小约为______Ω（保留一位小数），为了测量值更接近真实值，还应该_______；
（4）在完成以上实验后，小明还测量了某小灯泡的电阻，并绘出了电流随电压变化的图像（如图3所示），通过分析图像发现灯丝的电阻是变化的，这是因为灯丝的电阻跟灯丝的______有关。经观察，小灯泡在2.5V的电压下正常发光，则此时小灯泡的电阻为______Ω。
五、计算题（本题2小题，共13分）
19. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，和均为电热丝。
（1）电烤箱在高温挡工作时的电流；
（2）电路中的阻值；
（3）电烤箱在低温挡正常工作时，电路中的的阻值。
20. 如图所示，小灯泡L正常工作电压为8V，正常工作电流为0.4A，闭合开关，小灯泡正常发光，电流表的示数为1.4A，求：
（1）小灯泡L正常工作的功率；
（2）通过的电流；
（3）1min电阻消耗的电能。
六、综合能力题（本题3分题，共19分）
21. 为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
（1）图乙实物图中，电流表测量图甲中______处电流（选填“A”、“B”或“C”）；
（2）在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是______；
（3）在排除故障后，电流表测量C处电流的示数如图丁所示，则电流表的示数为______A；
（4）小星接着测量A、B两处电流并把数据记录在表中，如下表所示。他便得出结论：____________，表达式：______；
（5）同组的小王认为实验次数太少，应该更换______规格的小灯泡重复多次实验（选填“不同”或“相同”）；
（6）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是______；
A. 多次测量求平均值，减小误差B. 寻找普遍规律，避免偶然
22. 如图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源（输出电压为6V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）和导线若干。
（1）连接电路，闭合开关，电流表指针偏到零刻度线左边，如图乙，原因是______；
（2）小明先把5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为______V，并记下电流表示数，接着小明将“5Ω”的定值电阻换为“10Ω”，滑动变阻器的滑片位置不变，闭合开关，电压表示数______（选填变大，变小或不变），滑动变阻器应该向______（选填“右”或“左”）调节，以保持电压表示数不变；
（3）正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙，由此可得出实验结论：当______相同时，通过导体的电流与导体的电阻成______；
（4）滑动变阻器最大阻值应不小于______Ω。
23. 小明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）
（1）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大。电路中出现的故障原因是______。
（2）排除故障后，电流表和电压表的示数如图乙所示，则______。
实验次数
/V
/V
/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
15
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
A点的电流/A
B点的电流/A
C点的电流/A
第一次测量
0.66
0.42
