广东省江门市2025-2026学年九年级上学期1月期末物理试题（原卷版+解析版）

这是一份广东省江门市2025-2026学年九年级上学期1月期末物理试题（原卷版+解析版），共24页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

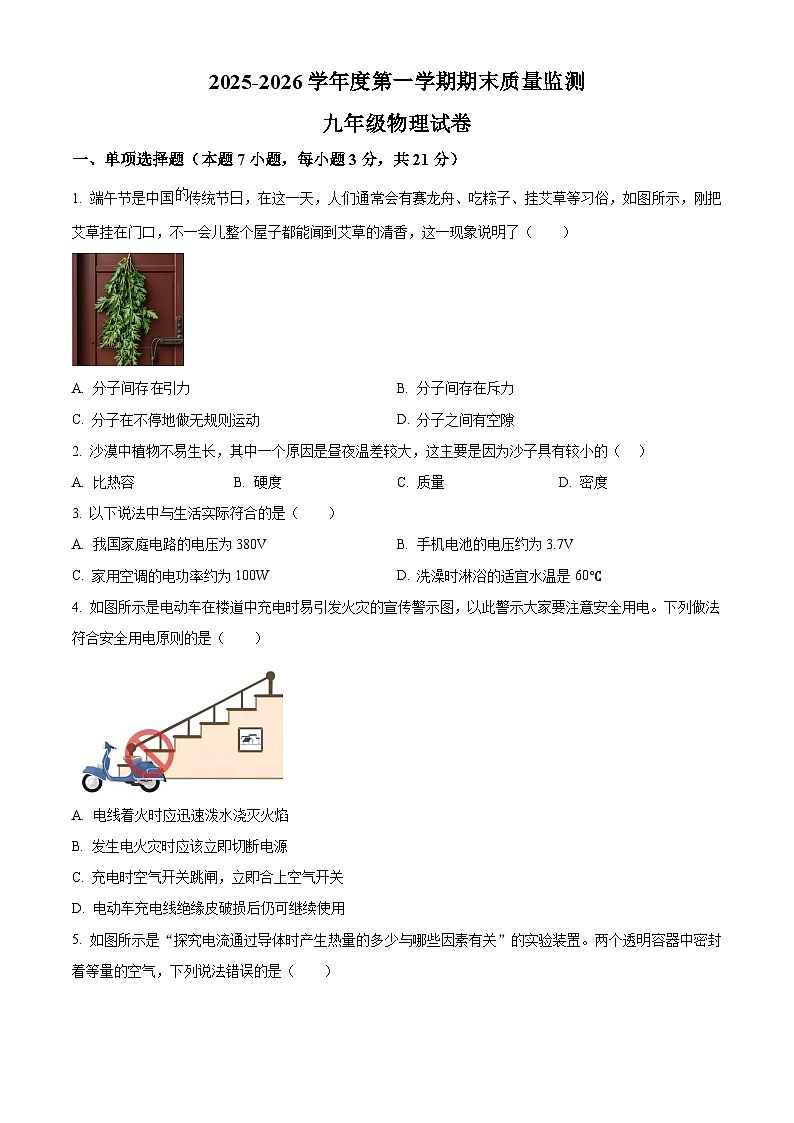

一、单项选择题（本题7小题，每小题3分，共21分）
1. 端午节是中国传统节日，在这一天，人们通常会有赛龙舟、吃粽子、挂艾草等习俗，如图所示，刚把艾草挂在门口，不一会儿整个屋子都能闻到艾草的清香，这一现象说明了（ ）
A. 分子间存引力B. 分子间存在斥力
C. 分子在不停地做无规则运动D. 分子之间有空隙
2. 沙漠中植物不易生长，其中一个原因是昼夜温差较大，这主要是因为沙子具有较小的（ ）
A. 比热容B. 硬度C. 质量D. 密度
3. 以下说法中与生活实际符合的是（ ）
A. 我国家庭电路的电压为380VB. 手机电池的电压约为3.7V
C. 家用空调的电功率约为100WD. 洗澡时淋浴的适宜水温是60℃
4. 如图所示是电动车在楼道中充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是（ ）
A. 电线着火时应迅速泼水浇灭火焰
B. 发生电火灾时应该立即切断电源
C. 充电时空气开关跳闸，立即合上空气开关
D. 电动车充电线绝缘皮破损后仍可继续使用

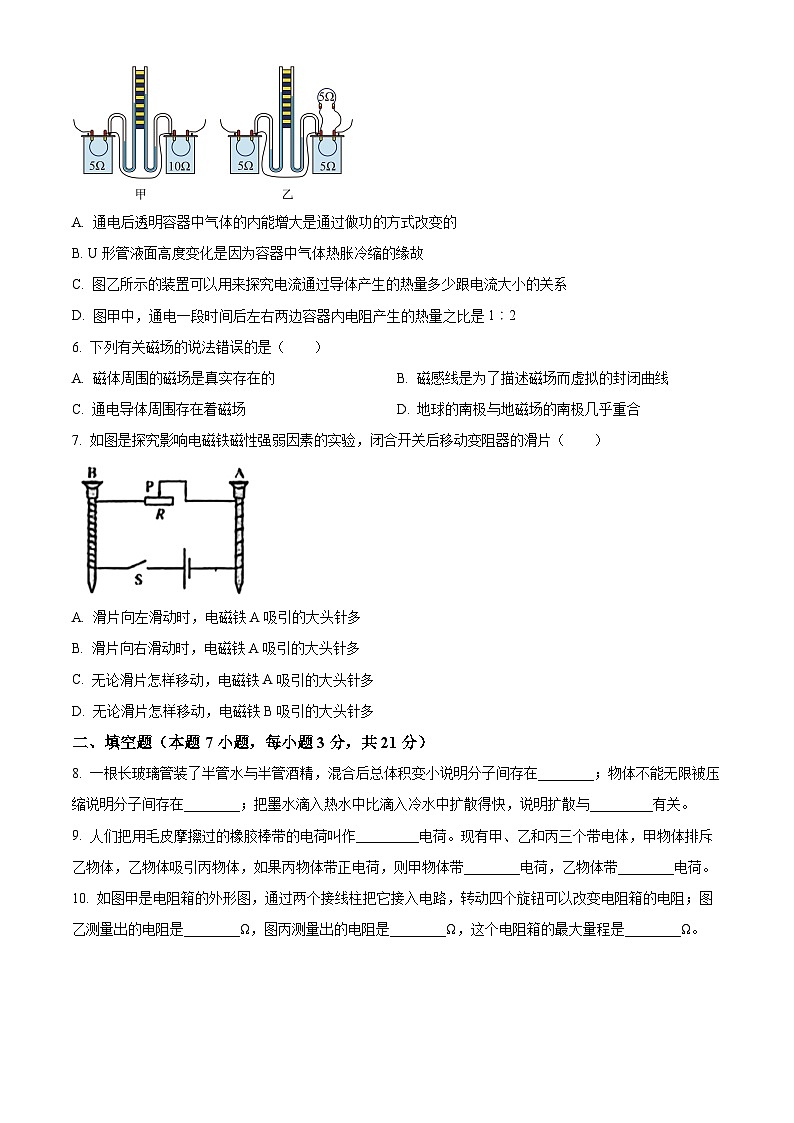

5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（ ）
A. 通电后透明容器中气体的内能增大是通过做功的方式改变的
B. U形管液面高度变化是因为容器中气体热胀冷缩的缘故
C. 图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系
D. 图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1︰2
6. 下列有关磁场的说法错误的是（ ）
A. 磁体周围的磁场是真实存在的B. 磁感线是为了描述磁场而虚拟的封闭曲线
C. 通电导体周围存在着磁场D. 地球的南极与地磁场的南极几乎重合
7. 如图是探究影响电磁铁磁性强弱因素的实验，闭合开关后移动变阻器的滑片（ ）
A. 滑片向左滑动时，电磁铁A吸引的大头针多
B. 滑片向右滑动时，电磁铁A吸引的大头针多
C. 无论滑片怎样移动，电磁铁A吸引的大头针多
D. 无论滑片怎样移动，电磁铁B吸引的大头针多
二、填空题（本题7小题，每小题3分，共21分）
8. 一根长玻璃管装了半管水与半管酒精，混合后总体积变小说明分子间存在________；物体不能无限被压缩说明分子间存在________；把墨水滴入热水中比滴入冷水中扩散得快，说明扩散与_________有关。
9. 人们把用毛皮摩擦过的橡胶棒带的电荷叫作_________电荷。现有甲、乙和丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体，如果丙物体带正电荷，则甲物体带________电荷，乙物体带________电荷。

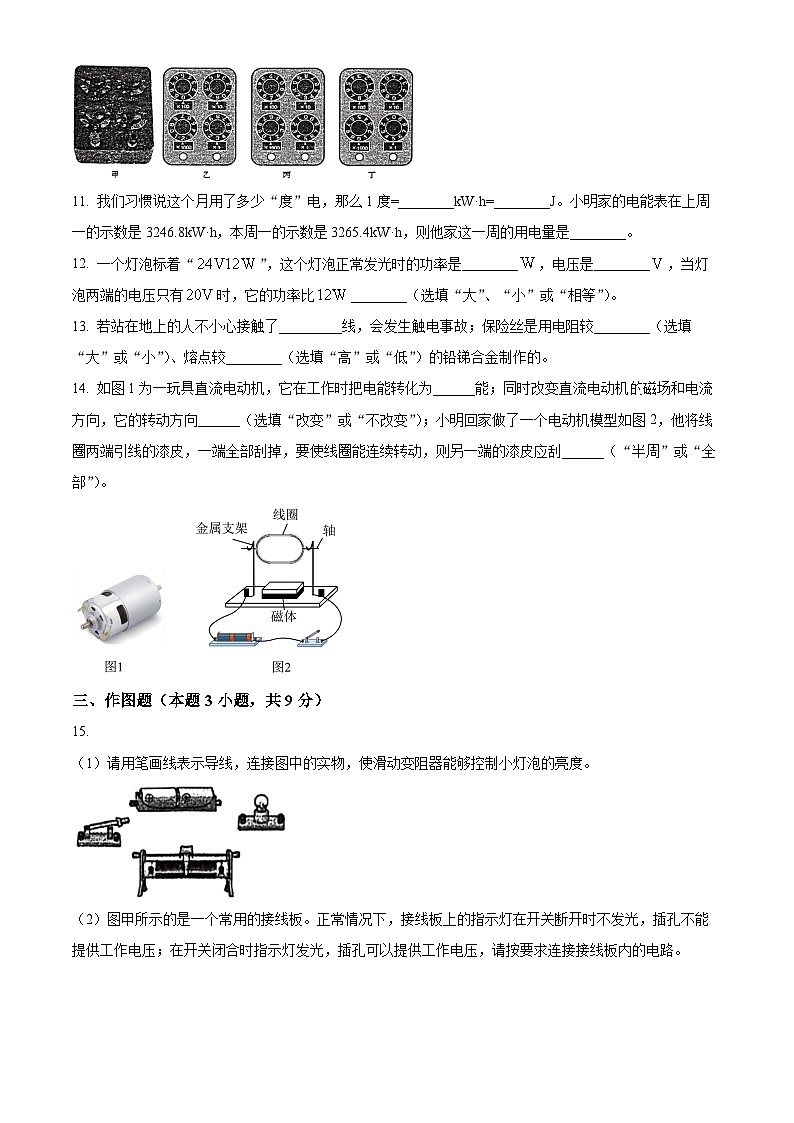

10. 如图甲是电阻箱的外形图，通过两个接线柱把它接入电路，转动四个旋钮可以改变电阻箱的电阻；图乙测量出的电阻是________Ω，图丙测量出的电阻是________Ω，这个电阻箱的最大量程是________Ω。
11. 我们习惯说这个月用了多少“度”电，那么1度=________kW·h=________J。小明家的电能表在上周一的示数是3246.8kW·h，本周一的示数是3265.4kW·h，则他家这一周的用电量是________。
12. 一个灯泡标着“”，这个灯泡正常发光时的功率是________，电压是________，当灯泡两端的电压只有时，它的功率比________（选填“大”、“小”或“相等”）。
13. 若站在地上的人不小心接触了_________线，会发生触电事故；保险丝是用电阻较________（选填“大”或“小”）、熔点较________（选填“高”或“低”）的铅锑合金制作的。
14. 如图1为一玩具直流电动机，它在工作时把电能转化为______能；同时改变直流电动机磁场和电流方向，它的转动方向______（选填“改变”或“不改变”）；小明回家做了一个电动机模型如图2，他将线圈两端引线的漆皮，一端全部刮掉，要使线圈能连续转动，则另一端的漆皮应刮______（“半周”或“全部”）。
三、作图题（本题3小题，共9分）
15.
（1）请用笔画线表示导线，连接图中的实物，使滑动变阻器能够控制小灯泡的亮度。
（2）图甲所示的是一个常用的接线板。正常情况下，接线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压，请按要求连接接线板内的电路。
（3）在如图所示的实验装置中，小磁针位于通电螺线管的正上方，若开关闭合，请在图中画出一条通过小磁针的磁感线，并标明小磁针的N极。
四、实验题（本题3小题，共18分）
16. 完成下列问题：
（1）图甲，厚玻璃筒内的空气被压缩时，内能________（选填“增大”或“减少”），这是通过________方式改变空气的内能；
（2）图乙，瓶子内的空气推动塞子跳起时，瓶内空气的内能________（选填“增大”或“减少”）；
（3）图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能转化为活塞的________能；
（4）图丁，汽缸内的气体推动活塞向下运动时，这是________冲程。
17. 在“探究电阻一定时电流与电压的关系”的实验中，得到的实验数据如下表所示。
（1）为分析电流与电压的定量关系，请你在题图中建立坐标系，根据表中的数据在坐标系中描点；
（2）某同学说，从图中可以看出，序号________的数据是________（选填“有错误的”或“有误差的”），跟其他数据的规律完全不同，可能是读取这个数据时粗心所引起的；
（3）剔除错误数据后，作出电阻一定时电流随电压变化图像。根据这次实验的数据，能得到的结论是________。
18. 如图在探究“产生感应电流的条件”实验中：
（1）实验中通过观察______来判断电路中是否有感应电流；
（2）磁铁不动，闭合开关，导体AB沿______（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。导体AB不动，闭合开关，磁铁上下运动，电流表指针______（选填 “会”或“不会”）发生偏转；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做______运动时，导体中就会产生感应电流。在产生感应电流的实验中，将______能转化为电能；
（4）如果将小量程电流表换成______，可以探究磁场对通电导体的作用。
五、计算题（本题2小题，共13分）
19. 某同学家自来水的温度为15℃，他洗澡时把燃气热水器的温度设定为40℃。已知他洗澡用了0.02m3的热水，如果燃气热水器的效率是84%。求：【水的比热容取4.2×103J/(kg·℃)，水的密度取，天然气的热值取4.0×107J/m3】
（1）热水器把这些水加热需要吸收的热量；
（2）这次洗澡消耗的天然气放出的热量；
（3）他这次洗澡消耗了多少天然气?
20. 如图是一种电热水壶工作电路的示意图，其中电阻为R1和R2的电阻器都是用来加热的，S1是总开关，S2是挡位开关。当S2接1时，电热水壶处于加热状态，电功率为1100W。当S2接2时，电热水壶处于保温状态，此时电阻为R1的电阻器的电功率为2.75W。
（1）电阻R1是多少？
（2）开关S2接2时，电路中的电流是多少？
（3）电热水壶处于保温状态时的电功率是多少？
六、综合能力题（本题3小题，共18分）
21. 图甲是运动员在2022年北京冬奥会自由式滑雪大跳台训练的情景。运动员从60m高的跳台上的A点自由滑下，经过地面后从B点冲出，如图乙所示。
（1）如果运动员在A点由静止自由滑下，那么运动员在A点的动能为________J；
（2）当运动员运动到B点时，运动员具有________能和________能；
（3）若运动员的质量为50kg，则从A点到地面这个过程中，重力做功是_________J；
（4）运动员在空中________（选填“能”或“不能”）达到与A点相同高度的C点，原因是：________。
22. 某品牌空调内部用传感器和电磁继电器实现了自动控制，如图是简化的工作原理示意图。如果设定温度为26℃，问：
（1）当室内温度低于________℃，流过电磁铁的电流变________（选填“大”或“小”），继电器使制冷系统的压缩机停止工作；当温度高于________℃时，继电器使压缩机开始制冷。
（2）图中热敏元件的电阻随温度升高而_______（选填“变大”“变小”或“不变”）；
（3）控制电路与工作电路的电源________（选填“能”或“不能”）共用同一电源，原因是：________。
23. 阅读下列材料，回答问题。
超级快充
我国的华为公司是当今世界通讯领域的龙头企业，在手机及其他通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为2021年9月上市的“nva9”不仅采用4300mA•h超大容量电池，还采用超级快充技术，不到10min就可把电池的电量充达一半以上，极大方便了人们的使用。其电池的部分参数如下：
（1）表格中的“容量”可由电流与 ___________（选填“时间”或“电压”）的乘积所得；给电池充电的过程中，电能转化为 ___________能；
（2）有两个充电器，一个标有“输出5V 600mA”字样，它的充电功率是 ___________W，另一个标有“输出11V 6A”字样。其中有一个是超级快速充电器，假设其充电效率为80%，则选用超级快速充电器将上述电池从零到充满电需要 ___________min（保留整数）；
（3）小光发现该电池充电时间大概需要40min，他认为充电过程功率应该不是保持全程66W，他测量出充电过程中充电器输出的电流和电压，并绘制图像如图所示，则前20分钟充电消耗的电能是 ___________J，后20分钟充电消耗的电能是 ___________（不考虑充电时的电能损耗）。序号
1
2
3
4
5
6
电压U/V
0.3
0.6
0.9
1.2
1.5
18
电流I/A
0.08
0.15
0.23
0.25
0.38
0.45
电池名称
锂离子聚合物电池
电压
3.7V
容量
4300mA•h
2025-2026学年度第一学期期末质量监测
九年级物理试卷
一、单项选择题（本题7小题，每小题3分，共21分）
1. 端午节是中国的传统节日，在这一天，人们通常会有赛龙舟、吃粽子、挂艾草等习俗，如图所示，刚把艾草挂在门口，不一会儿整个屋子都能闻到艾草的清香，这一现象说明了（ ）
A. 分子间存在引力B. 分子间存在斥力
C. 分子在不停地做无规则运动D. 分子之间有空隙
【答案】C
【解析】
【详解】刚把艾草挂在门口，不一会儿整个屋子都能闻到艾草的清香，说明艾草分子在不停地做无规则的运动，故C符合题意，ABD不符合题意。
故选C。
2. 沙漠中植物不易生长，其中一个原因是昼夜温差较大，这主要是因为沙子具有较小的（ ）
A. 比热容B. 硬度C. 质量D. 密度
【答案】A
【解析】
【详解】沙漠中主要是沙子，沙子的比热容较小。在白天，太阳辐射使沙漠吸收热量，由于沙子比热容小，相同质量的沙子和其他物质相比，吸收相同的热量时，沙子温度升高得更多，所以白天沙漠温度很高；到了夜晚，沙子向外放出热量，同样因为比热容小，放出相同的热量时，沙子温度降低得更多，所以夜晚沙漠温度很低。这就造成了沙漠昼夜温差大的现象，而昼夜温差大不利于植物生长。故A符合题意，BCD不符合题意。
故选A。
3. 以下说法中与生活实际符合的是（ ）
A. 我国家庭电路的电压为380VB. 手机电池的电压约为3.7V
C. 家用空调的电功率约为100WD. 洗澡时淋浴的适宜水温是60℃
【答案】B
【解析】
【详解】A．我国家庭电路的电压为220V，工业用电的电压为380V，故A不符合题意；
B．手机电池的电压较小，约为3.7V，故B符合题意；
C．家用空调的电功率一般在1000W以上，故C不符合题意；
D．人体正常体温在37℃左右，洗澡时水温略高，约为40℃，故D不符合题意。
故选B。
4. 如图所示是电动车在楼道中充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是（ ）
A. 电线着火时应迅速泼水浇灭火焰
B. 发生电火灾时应该立即切断电源
C. 充电时空气开关跳闸，立即合上空气开关
D. 电动车充电线绝缘皮破损后仍可继续使用
【答案】B
【解析】
【详解】A．生活用水是导体，因此电器设备着火时，不能用水浇灭火焰。故A不符合题意；
B．发生电火灾时应立即切断电源，防止灭火时触电；故B符合题意；
C．空气开关跳闸，是因为电路有短路或总功率过大的情况，所以应先检修，因此不可以立刻合上空气开关；故C不符合题意；
D．充电线绝缘皮破损后裸露的线芯极易造成短路引起火灾，因此不可继续使用。故D不符合题意。
故选B。
5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（ ）
A. 通电后透明容器中气体的内能增大是通过做功的方式改变的
B. U形管液面高度变化是因为容器中气体热胀冷缩的缘故
C. 图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系
D. 图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1︰2
【答案】A
【解析】
【详解】A．容器中气体的内能增大是通过电阻丝将热量传递给气体的，故气体内能增大是通过热传递的方式改变的，故A错误，符合题意；
B．电流通过导体产生的热量不能直接显示出来，容器中空气会由于热胀冷缩而出现高度差，由此反映出产生的热量多少，故B正确，不符合题意；
C．图乙中，右侧容器中的电阻与外面电阻并联，再与左侧容器中的电阻串联，通过两个容器中的电阻的电流不同，而电阻大小和通电时间相同，因此是用来探究电流通过导体产生的热量多少跟电流大小的关系，故C正确，不符合题意；
D．图甲所示电路为串联电路，通过两电阻的电流相同，通电时间也相同，由Q=I2Rt可知，左右两边容器内电阻产生的热量之比为
Q左︰Q右=I2R左t︰I2R右t=R左︰R右=5Ω︰10Ω=1︰2
故D正确，不符合题意。
故选A。
6. 下列有关磁场的说法错误的是（ ）
A. 磁体周围的磁场是真实存在的B. 磁感线是为了描述磁场而虚拟的封闭曲线
C. 通电导体周围存在着磁场D. 地球的南极与地磁场的南极几乎重合
【答案】D
【解析】
【详解】A．磁体周围存在磁场，磁场是真实存在的，故A正确，不符合题意；
B．磁感线是为了形象描述磁场的分布而引入的物理模型，是虚拟的封闭曲线，故B正确，不符合题意；
C．根据奥斯特实验可知，通电导体周围存在着磁场，故C正确，不符合题意；
D．地球是一个大磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，所以指南针静止时，指南针的N极指向地磁的南极即地理的北极，故D错误，符合题意。
故选D。
7. 如图是探究影响电磁铁磁性强弱因素的实验，闭合开关后移动变阻器的滑片（ ）
A. 滑片向左滑动时，电磁铁A吸引的大头针多
B. 滑片向右滑动时，电磁铁A吸引的大头针多
C. 无论滑片怎样移动，电磁铁A吸引的大头针多
D. 无论滑片怎样移动，电磁铁B吸引的大头针多
【答案】D
【解析】
【详解】由图知，电磁铁A和电磁铁B串联，无论滑片如何移动，通过电磁铁A电流等于电磁铁B的电流。而电磁铁A比电磁铁B线圈匝数少，在电流相同时，电磁铁A的磁性比电磁铁B的磁性弱，电磁铁B吸引大头针的数目比电磁铁A多，故ABC不符合题意，D符合题意。
故选D。
二、填空题（本题7小题，每小题3分，共21分）
8. 一根长玻璃管装了半管水与半管酒精，混合后总体积变小说明分子间存在________；物体不能无限被压缩说明分子间存在________；把墨水滴入热水中比滴入冷水中扩散得快，说明扩散与_________有关。
【答案】 ①.
间隙 ②.
斥力 ③.
温度
【解析】
【详解】[1]由于酒精分子和水分子之间有间隔，混合后分子彼此进入对方的间隙，导致混合后混合液的总体积变小。
[2]分子间存在引力和斥力，当物体被压缩时，分子之间表现为斥力；物体不能无限地被压缩，说明分子间有斥力，分子之间距离越小斥力越大。
[3]热水的温度高分子运动快，冷水温度低，分子运动慢，所以热水杯中墨水扩散快，冷水杯中墨水扩散慢，这个实验表明扩散的快慢与温度有关。
9. 人们把用毛皮摩擦过的橡胶棒带的电荷叫作_________电荷。现有甲、乙和丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体，如果丙物体带正电荷，则甲物体带________电荷，乙物体带________电荷。
【答案】 ①.
负 ②.
负 ③.
负
【解析】
【详解】[1]用丝绸摩擦过的玻璃棒带的电荷叫做正电荷，用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。
[2][3]有甲乙丙三个带电体，且丙物体带正电，乙物体吸引丙物体，故乙带负电；甲物体排斥乙物体，故甲带负电。
10. 如图甲是电阻箱的外形图，通过两个接线柱把它接入电路，转动四个旋钮可以改变电阻箱的电阻；图乙测量出的电阻是________Ω，图丙测量出的电阻是________Ω，这个电阻箱的最大量程是________Ω。
【答案】 ①. 2093 ②. 1735 ③. 9999
【解析】
【详解】[1]图乙测量出的电阻是
[2]图丙测量出的电阻是
[3]这个电阻箱的最大量程是
11. 我们习惯说这个月用了多少“度”电，那么1度=________kW·h=________J。小明家的电能表在上周一的示数是3246.8kW·h，本周一的示数是3265.4kW·h，则他家这一周的用电量是________。
【答案】 ①.
1 ②.
3.6×106 ③.
18.6kW·h
【解析】
【详解】[1][2]通常来说，度是表示消耗电能的单位，
[3]小明家一周消耗的电能为
12. 一个灯泡标着“”，这个灯泡正常发光时的功率是________，电压是________，当灯泡两端的电压只有时，它的功率比________（选填“大”、“小”或“相等”）。
【答案】 ①.
②.
③.
小
【解析】
【详解】[1][2]用电器正常工作时的电压叫做额定电压，在额定电压下的功率叫做额定功率。 已知灯泡标着“”，这表示该灯泡的额定电压，额定功率。 所以，这个灯泡正常发光时的功率就是额定功率，电压就是额定电压。
[3]根据公式及可得，，忽略温度对灯丝电阻的影响，灯泡的电阻不变，当灯泡两端的电压小于额定电压时，其实际功率也小于额定功率。故当灯泡两端电压为时，其功率小于。
13. 若站在地上的人不小心接触了_________线，会发生触电事故；保险丝是用电阻较________（选填“大”或“小”）、熔点较________（选填“高”或“低”）的铅锑合金制作的。
【答案】 ①.
火 ②.
大 ③
低
【解析】
【详解】[1]由于火线与大地或火线与零线之间的电压为220V，当人体直接或间接接触火线时，人就会造成触电。
[2][3]家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的，当电路中电流过大时，会产生大量的热而熔断，保护电路。
14. 如图1为一玩具直流电动机，它在工作时把电能转化为______能；同时改变直流电动机的磁场和电流方向，它的转动方向______（选填“改变”或“不改变”）；小明回家做了一个电动机模型如图2，他将线圈两端引线的漆皮，一端全部刮掉，要使线圈能连续转动，则另一端的漆皮应刮______（“半周”或“全部”）。
【答案】 ① 机械 ②. 不改变 ③. 半周
【解析】
【详解】[1]直流电动机工作时，消耗电能，获得机械能，所以把电能转化为机械能。
[2]直流电动机的转动方向与磁场方向和电流方向有关，当同时改变直流电动机的磁场和电流方向时，它的转动方向不改变。
[3]将线圈两端引线的漆皮，一端全部刮掉，另一端刮半周，这样在一个半周内受到磁场的力的作用而转动，另一个半周没有电流通过，利用惯性转动，从而能使线圈连续转动。如果两端都全部刮掉，线圈转过半周后受力方向改变，会阻碍转动，不能连续转动。
三、作图题（本题3小题，共9分）
15.
（1）请用笔画线表示导线，连接图中的实物，使滑动变阻器能够控制小灯泡的亮度。
（2）图甲所示的是一个常用的接线板。正常情况下，接线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压，请按要求连接接线板内的电路。
（3）在如图所示的实验装置中，小磁针位于通电螺线管的正上方，若开关闭合，请在图中画出一条通过小磁针的磁感线，并标明小磁针的N极。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
根据题意可知，为了使滑动变阻器能够控制小灯泡的亮度，需要滑动变阻器与灯泡串联，且按照“一上一下”接线。故从电源正极依次串联开关、滑动变阻器和灯泡，并回到电源负极即可，如图所示：
【小问2详解】
接线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插座，指示灯和插座之间并联，开关应该在干路上。开关一端接相线，另一端分别接指示灯正极和插座右孔，插座右孔和保护电阻接中性线，如图所示：
小问3详解】
由图可知，电流从螺线管的左侧流入，右侧流出，用安培定则可判断出螺线管的右端为N极，左端为S极。通电螺线管外部的磁场与条形磁体的磁场相似，磁感线从N极出发，回到S极，根据磁场方向的规定，小磁针静止时北极所指的方向为该点的磁场方向，所以小磁针的左端为N极，如图所示：
四、实验题（本题3小题，共18分）
16. 完成下列问题：
（1）图甲，厚玻璃筒内的空气被压缩时，内能________（选填“增大”或“减少”），这是通过________方式改变空气的内能；
（2）图乙，瓶子内的空气推动塞子跳起时，瓶内空气的内能________（选填“增大”或“减少”）；
（3）图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能转化为活塞的________能；
（4）图丁，汽缸内的气体推动活塞向下运动时，这是________冲程。
【答案】（1） ①. 增大 ②. 做功
（2）减少 （3）机械##动
（4）做功
【解析】
【小问1详解】
[1][2]图甲，活塞压缩厚玻璃筒内的空气，对空气做功，机械能转化为内能，空气内能增加。这是通过做功的方式改变空气的内能。
【小问2详解】
图乙，瓶内气体膨胀推动塞子做功使其跳起，瓶内空气对外做功，内能减少。
【小问3详解】
图丙，对试管加热，试管中水吸热变为水蒸气，水蒸气推动塞子做功使其冲出，水蒸气的内能减少，内能转化为塞子的动能即机械能。
【小问4详解】
图丁，两气门关闭，火花塞点火，活塞下行，燃气膨胀推动活塞，燃气对外做功，内能减少，是做功冲程。
17. 在“探究电阻一定时电流与电压的关系”的实验中，得到的实验数据如下表所示。
（1）为分析电流与电压的定量关系，请你在题图中建立坐标系，根据表中的数据在坐标系中描点；
（2）某同学说，从图中可以看出，序号________的数据是________（选填“有错误的”或“有误差的”），跟其他数据的规律完全不同，可能是读取这个数据时粗心所引起的；
（3）剔除错误数据后，作出电阻一定时电流随电压变化的图像。根据这次实验的数据，能得到的结论是________。
【答案】（1） （2） ①. 4 ②. 有错误的
（3）当电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】
【小问1详解】
建立I-U坐标轴，描点再连线，如图所示：
【小问2详解】
[1][2]当电阻一定时，电流与两端电压成正比，I-U图像为过原点的直线，由上图可知，第4组数据，当电压为1.2V时，电流为0.25A，离所连接的直线太远，这组数据可能是读取数据时粗心所引起，分析时需剔除掉。
【小问3详解】
通过图像可以看出，图像是过原点的一条直线，故可以得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
18. 如图在探究“产生感应电流的条件”实验中：
（1）实验中通过观察______来判断电路中是否有感应电流；
（2）磁铁不动，闭合开关，导体AB沿______（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。导体AB不动，闭合开关，磁铁上下运动，电流表指针______（选填 “会”或“不会”）发生偏转；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做______运动时，导体中就会产生感应电流。在产生感应电流的实验中，将______能转化为电能；
（4）如果将小量程电流表换成______，可以探究磁场对通电导体的作用。
【答案】 ①. 电流表指针偏转 ②. 左右 ③. 不会 ④. 切割磁感线 ⑤. 机械 ⑥. 电源
【解析】
【详解】（1）[1]电路中有电流时，电流表的指针会转动。实验时，通过观察电流表的指针偏转来判断电路中是否有感应电流。
（2）[2]磁铁不动，闭合开关，导体AB沿左右方向运动时，导体AB在磁场中做切割磁感线运动，导体中会产生感应电流，电流表指针会发生偏转。
[3]导体AB不动，闭合开关，磁铁上下运动，相当于磁铁不动，导体AB上下运动，因导体AB没有切割感感线，故电流表指针不会发生偏转。
（3）[4]根据上述实验现象可得，该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
[5]在实验过程中，消耗了机械能，获得了电能。在产生感应电流的实验中，将机械能转化为电能。
（4）[6]通电导体在磁场中会受到磁场力的作用。如果将小量程电流表换成电源，闭合开关后电流流过导体，导体受磁场力的作用，可以探究磁场对通电导体的作用。
五、计算题（本题2小题，共13分）
19. 某同学家自来水的温度为15℃，他洗澡时把燃气热水器的温度设定为40℃。已知他洗澡用了0.02m3的热水，如果燃气热水器的效率是84%。求：【水的比热容取4.2×103J/(kg·℃)，水的密度取，天然气的热值取4.0×107J/m3】
（1）热水器把这些水加热需要吸收的热量；
（2）这次洗澡消耗的天然气放出的热量；
（3）他这次洗澡消耗了多少天然气?
【答案】（1）

（2）

（3）
【解析】
【小问1详解】
水的密度 ，水的体积 ，由密度公式 得水的质量
水吸收的热量由比热容公式 计算，其中水的比热容 ，温度变化
热水器把这些水加热需要吸收的热量
【小问2详解】
燃气热水器的效率 ，天然气放出的热量
【小问3详解】
消耗的天然气体积
20. 如图是一种电热水壶工作电路的示意图，其中电阻为R1和R2的电阻器都是用来加热的，S1是总开关，S2是挡位开关。当S2接1时，电热水壶处于加热状态，电功率为1100W。当S2接2时，电热水壶处于保温状态，此时电阻为R1的电阻器的电功率为2.75W。
（1）电阻R1是多少？
（2）开关S2接2时，电路中的电流是多少？
（3）电热水壶处于保温状态时的电功率是多少？
【答案】（1）44Ω （2）0.25A
（3）55W
【解析】
【小问1详解】
当S2接1时，电热水壶处于加热状态，由图可知，此时只有R1工作，由可知，R1的阻值
【小问2详解】
当S2接2时，R1、R2串联，根据串联电路的特点和P=I2R可知，电路中的电流
【小问3详解】
电热水壶处于保温状态时的电功率P=UI=220V×0.25A=55W
六、综合能力题（本题3小题，共18分）
21. 图甲是运动员在2022年北京冬奥会自由式滑雪大跳台训练的情景。运动员从60m高的跳台上的A点自由滑下，经过地面后从B点冲出，如图乙所示。
（1）如果运动员在A点由静止自由滑下，那么运动员在A点的动能为________J；
（2）当运动员运动到B点时，运动员具有________能和________能；
（3）若运动员的质量为50kg，则从A点到地面这个过程中，重力做功是_________J；
（4）运动员在空中________（选填“能”或“不能”）达到与A点相同高度的C点，原因是：________。
【答案】（1）0 （2） ①. 动能 ②. 重力势能
（3）
（4） ①. 不能 ②. 见解析
【解析】
【小问1详解】
如果运动员在A点由静止自由滑下，那么运动员在A点的速度等于0，则此时其动能为0。
【小问2详解】
[1][2]B点运动过程中的一个位置，当运动员运动到B点时，运动速度不等于0，B点的高度也不为0，所以运动员经过B点时具有动能和重力势能。
【小问3详解】
已知运动员的质量为50kg，从60m高跳台上滑下过程运动员的重力做功
【小问4详解】
[1][2]运动员在运动过程中，需要克服摩擦力和空气阻力做功，一部分机械能转化为内能，机械能减少，所以不能达到与A点相同高度的C点。
22. 某品牌空调内部用传感器和电磁继电器实现了自动控制，如图是简化的工作原理示意图。如果设定温度为26℃，问：
（1）当室内温度低于________℃，流过电磁铁的电流变________（选填“大”或“小”），继电器使制冷系统的压缩机停止工作；当温度高于________℃时，继电器使压缩机开始制冷。
（2）图中热敏元件的电阻随温度升高而_______（选填“变大”“变小”或“不变”）；
（3）控制电路与工作电路的电源________（选填“能”或“不能”）共用同一电源，原因是：________。
【答案】（1） ①. 26 ②. 小 ③. 26
（2）变小 （3） ①. 不能 ②. 见解析
【解析】
小问1详解】
[1][2]设定温度为26℃，当室内温度低于26℃时，制冷系统无需工作，此时流过电磁铁的电流变小，电磁铁磁性弱，无法吸下衔铁，工作电路断开，压缩机停止。
[3]当室内温度高于26℃时，控制电路电流变大，电磁铁吸合衔铁，工作电路接通，压缩机开始制冷。
【小问2详解】
控制电路中，热敏元件与电磁铁串联。当空调制冷使室内温度降低到设定温度以下时，继电器使制冷系统的压缩机停止工作，此时衔铁被断开，电磁铁的磁性变小，通过电磁铁的电流变小，说明此时控制电路的电阻变大，热敏元件的电阻变大；当温度高于设定温度时，继电器使压缩机开始制冷，此时衔铁被吸下，电磁铁的磁性变大，通过电磁铁的电流变大，说明此时控制电路的电阻变小，热敏元件的电阻变小，则热敏元件的电阻随温度升高而变小。
【小问3详解】
[1][2]不能共用同一电源。原因是控制电路通常是低压安全电路（如直流低压），而工作电路是驱动压缩机的高压动力电路（如220V交流）。若共用电源，高压会损坏控制电路的低压元件，且存在安全隐患；同时两者的电压、电流等级不同，共用会导致控制电路无法正常工作。
23. 阅读下列材料，回答问题。
超级快充
我国的华为公司是当今世界通讯领域的龙头企业，在手机及其他通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为2021年9月上市的“nva9”不仅采用4300mA•h超大容量电池，还采用超级快充技术，不到10min就可把电池的电量充达一半以上，极大方便了人们的使用。其电池的部分参数如下：
（1）表格中的“容量”可由电流与 ___________（选填“时间”或“电压”）的乘积所得；给电池充电的过程中，电能转化为 ___________能；
（2）有两个充电器，一个标有“输出5V 600mA”字样，它的充电功率是 ___________W，另一个标有“输出11V 6A”字样。其中有一个是超级快速充电器，假设其充电效率为80%，则选用超级快速充电器将上述电池从零到充满电需要 ___________min（保留整数）；
（3）小光发现该电池充电时间大概需要40min，他认为充电过程功率应该不是保持全程66W，他测量出充电过程中充电器输出的电流和电压，并绘制图像如图所示，则前20分钟充电消耗的电能是 ___________J，后20分钟充电消耗的电能是 ___________（不考虑充电时的电能损耗）。
【答案】 ①. 时间 ②. 化学 ③. 3 ④. 18 ⑤. 46200 ⑥. 11076J
【解析】
【详解】（1）[1]已知电池的容量是“4300mA•h”，mA是电流的常用单位，h是时间的常用单位，所以“容量”是电流与通电时间的乘积。
[2]给电池充电的过程，消耗的是电能，获得的是化学能，电能向化学能转化。
（2）[3]一个充电器标有“输出5V 600mA”字样，它的充电功率是
[4]第二个充电器为快速充电器，充满电储存的电能
由充电效率可得，电池充电器消耗的电能
由可得，选用快速充电器将电池从零充满需要的时间
（3）[5]由U﹣t图像知，前20min的充电电压为11V，前20min内，0~5min的充电电流为6A，5~10min的充电电流为4A，10~20min的充电电流为2A，由可得，前20min充电消耗的电能
[6]不考虑充电时的电能损耗，则充电消耗的总电能
则后20min充电消耗的电能
序号
1
2
3
4
5
6
电压U/V
0.3
0.6
0.9
1.2
1.5
1.8
电流I/A
0.08
0.15
0.23
0.25
0.38
0.45
电池名称
锂离子聚合物电池
电压
3.7V
容量
4300mA•h
