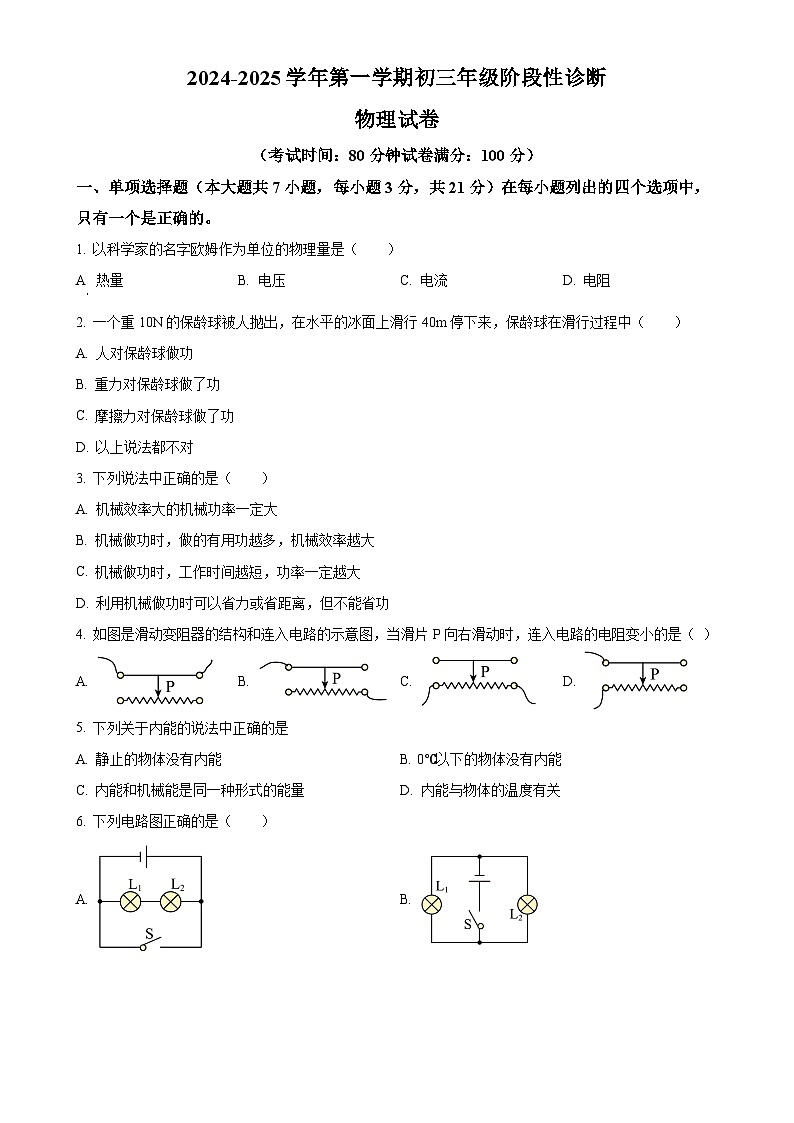

广东省茂名市博雅中学九年级上学期期中考试物理试题（原卷版）(1)-A4

这是一份广东省茂名市博雅中学九年级上学期期中考试物理试题（原卷版）(1)-A4，共8页。试卷主要包含了填空题，实验题，计算题，综合能力题等内容，欢迎下载使用。
（考试时间：80分钟试卷满分：100分）
一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1. 以科学家的名字欧姆作为单位的物理量是（ ）
A 热量B. 电压C. 电流D. 电阻
2. 一个重10N的保龄球被人抛出，在水平的冰面上滑行40m停下来，保龄球在滑行过程中（ ）
A. 人对保龄球做功
B. 重力对保龄球做了功
C. 摩擦力对保龄球做了功
D. 以上说法都不对
3. 下列说法中正确的是（ ）
A. 机械效率大的机械功率一定大
B. 机械做功时，做的有用功越多，机械效率越大
C. 机械做功时，工作时间越短，功率一定越大
D. 利用机械做功时可以省力或省距离，但不能省功
4. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A. B. C. D.
5. 下列关于内能的说法中正确的是
A. 静止的物体没有内能 B. 0℃以下的物体没有内能
C. 内能和机械能是同一种形式的能量 D. 内能与物体的温度有关
6. 下列电路图正确的是（ ）
A. B.
C. D.
7. 小伟应用劳动课上学习的烹饪技能为家人制作美味的刀削面。下列说法正确的是（ ）
A. 滚烫的刀削面含有的热量多
B. 发生热传递时，热量总是从内能大的物体传递给内能小的物体
C. 汤汁在沸腾前温度不断升高，是通过热传递的方式增加的内能
D. 刚出锅的刀削面“热”得烫嘴，“热”表示的是内能
二、填空题（本大题7小题，每空1分，共21分）
8. 一节干电池的电压为______V，对人体安全的电压不高于______V，我国家庭电路的电压为______V．
9. 小刚给一段铅笔芯的两端加上3V的电压，测出通过铅笔芯的电流是0.1A，该铅笔芯电阻是______Ω，若两端的电压增加到6V，该铅笔芯电阻为______Ω，电流为______A。
10. 如图所示，已知小球A带正电，则B球的带电情况是______；C球的带电情况是______或______。
11. 2023年我国将组织发射天舟六号货运飞船、神舟十六号、神舟十七号载人飞船，这是中国空间站全面建成、转入应用与发展新阶段后的首批飞行任务。运载飞船的火箭一般用液氢来做燃料，这主要是因为液氢的___________较大；汽车的发动机用水来冷却效果好，是因为水的___________，此过程是通过___________（选填“做功”或“热传递”）的方法改变内能的。
12. 如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______联；L1两端的电压为______V；若L1损坏，则L2两端的电压为______V。
13. 某大厦安装的观光电梯，小明乘坐电梯匀速上升过程中，小明的重力势能______，动能______；洒水车在地面匀速洒水过程中，动能______。（均填“变大”“不变”或“变小”）。

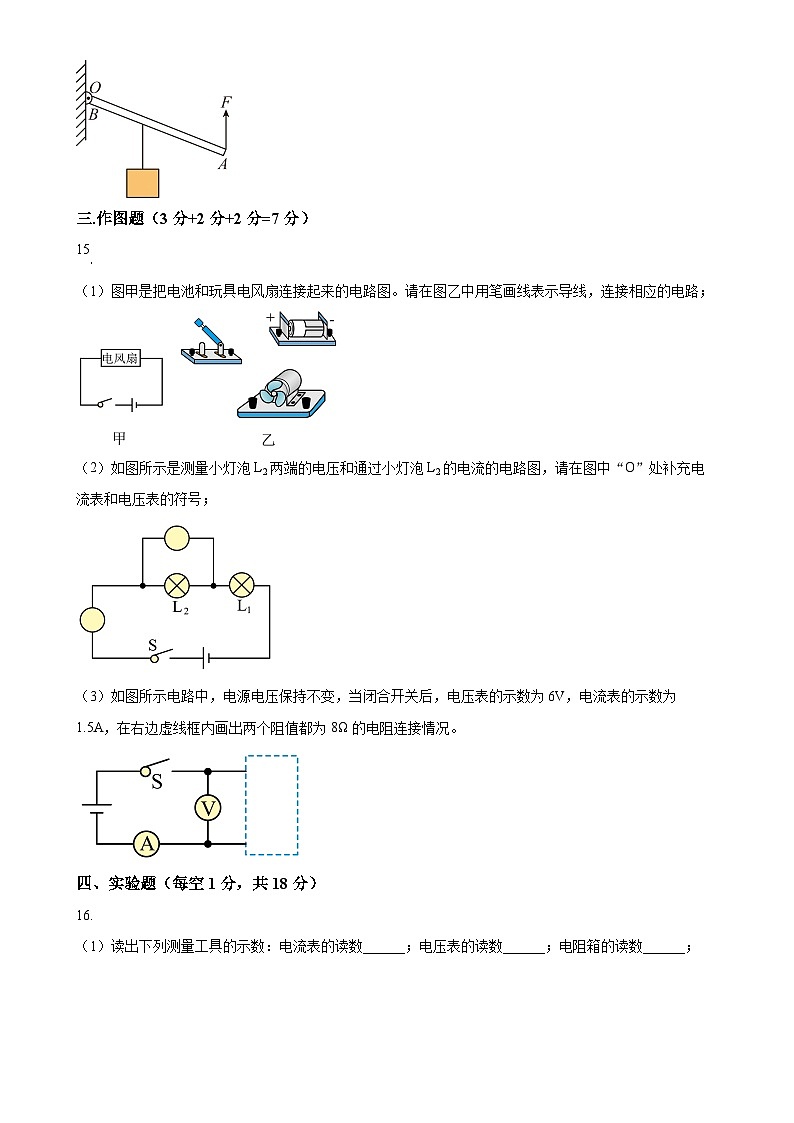

14. 如图所示，用竖直向上力F匀速拉动杠杆的右端，使重力为50N的物体缓慢升高0.1m，测得拉力大小F=24N，A端移动的距离为0.25m，在这一过程中，有用功为______J，额外功为______J，机械效率为______。（保留小数点后1位）
三.作图题（3分+2分+2分=7分）
15
（1）图甲是把电池和玩具电风扇连接起来的电路图。请在图乙中用笔画线表示导线，连接相应的电路；
（2）如图所示是测量小灯泡L2两端的电压和通过小灯泡L2的电流的电路图，请在图中“O”处补充电流表和电压表的符号；
（3）如图所示电路中，电源电压保持不变，当闭合开关后，电压表的示数为6V，电流表的示数为1.5A，在右边虚线框内画出两个阻值都为8Ω的电阻连接情况。
四、实验题（每空1分，共18分）
16.
（1）读出下列测量工具的示数：电流表的读数______；电压表的读数______；电阻箱的读数______；
（2）如图所示，验电器A带正电，B不带电，A带正电的原因是它______（选填“得到”或“失去”）电子，如图乙所示，用金属棒将验电器A、B的金属球连接起来的瞬间，金属棒中的电流方向是______（选填“向左”或“向右”）。
17. 小明为了探究不同物质的吸热能力，在两个相同的容器中分别装入初温相同的液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验装置应该___________（选填“从上往下”或“从下往上”）安装；
（2）实验中，应该向两个烧杯中加入___________（选填“质量”和“体积”）相同的两种不同液体；
（3）本实验通过比较___________（选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少，此时用到的实验方法为___________；
（4）加热到4min时，液体B的温度如图乙所示，此时温度计示数是___________℃；
（5）根据实验数据，小明作出了两种液体的温度随时间变化的图像如图丙所示。冬天，如果你想自制暖手袋，应选液体___________（选填“A”或“B”）作为供暖物质，其效果更佳。若液体A是水，则液体B的比热容为___________。
18. 在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）如图甲所示，连接电路时，电流表应______（填“串联”或“并联”）在被测电路中且使电流从电流表的______接线柱流入。若要测量干路电流，则电流表应接在甲图中的______点；小明在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
（2）小明同学在测量A处电流闭合开关时，发现电流表的指针偏转如图乙所示，原因是______；
（3）如下表格是小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的一点不妥之处：______；
（4）如果在实验中，电流表接入了0-3A量程，却错把读数按0-0.6A量程读成0.18A，则实际电流的值是______A。
五、计算题（7分+6分，共13分）
19. 一辆氢气动力试验汽车，10min内汽车在平直路面上匀速行驶了1.2×104m，消耗了0.15kg的氢气，汽车发动机提供的牵引力为1.0×103N，氢气的热值取4×108J/kg，g取10N/kg。求：
（1）氢气完全燃烧放出的热量为多少；
（2）牵引力做功的功率；
（3）汽车发动机的效率。
20. 如图，电源电压U=6V，定值电阻R0=20Ω，电压表量程为0～15V，闭合开关；
（1）滑片P在a端时，电压表示数为6V，求通过R0的电流；
（2）滑片P在b端时，电压表示数为2V，求R的最大阻值；
六、综合能力题（本大题3小题，每空1分，共20分）
21. 在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω．
（1）在实验中，电流表应该选择的合适量程是______．
（2）在实物电路图中，用“”打在错误连线上，并用笔画线代替导线改正错误连线．
（ ）
（3）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端．
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是______．
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=______．
（6）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流：在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压，在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，
若电压表的电阻不是很大，电流表电阻不是很小，你认为图______中测量出的电阻值比真实值偏大，图中测量出______的电阻值比真实值偏小．
22. 如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出。关于此实验的下列分析：
（1）酒精不完全燃烧时热值将______（选填“变大”、“变小”、“不变”），酒精燃烧过程中，化学能转化为______能；
（2）燃气推动纸筒飞出的过程中将内能转化为______能，相当于内燃机的______冲程；
（3）纸筒飞出后瓶内气体的内能将______（选填“变大”、“变小”、“不变”），温度将______（选填“升高”、“降低”）。
23. 阅读短文，回答问题
蓝牙测温手环
如图甲为蓝牙测温手环，该手环产品型号参数等信息如表所示。测温手环主要由温度传感模块、蓝牙模块、电源模块三个部分组成。
温度传感模块中，对温度敏感高热敏电阻接入电路（如图丙）。佩戴手环时，导热金属片使热敏电阻温度升高阻值变化，电路中电流变大。测温芯片能根据电路中电流大小算出热敏电阻的温度，并显示到液晶屏上。蓝牙模块通过无线网络将温度数据传送给数据中心，实现对体温的监控。
为了降低手环的功耗，延长工作时间，手环还配有智能休眠仓，如图乙所示。手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元件，当它周围存在较强的磁场时，它可以断开手环的电路。因此，这类手环的智能休眠仓下面需要预埋一个磁体。
（1）测温手环中，______（温度传感/蓝牙/电源）模块将温度数据传送给数据处理中心，实现对体温的实时监测；霍尔元件在测温手环的电路中相当于______（选“开关”“电源”或“用电器”）；
（2）该型号的测温手环充满电，工作时的放电电流约为______mA；
（3）小明利用热敏电阻设计了如图丁的模拟测温报警电路：电源电压为18V，报警器（电阻不计）通过的电流超过10mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT阻值随温度T的变化关系如图戊所示。在37℃时，热敏电阻RT的阻值为500Ω。
①要求：当所测温度达到或超过37℃时，系统报警，按照下列步骤调试电路：
a.电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
b.将开关S向c端闭合，移动滑动变阻器的滑片，直至______；
c.保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即正常使用；
A点的电流IA
B点的电流IB
C点的电流IC
0.18A
0.18A
0.36A
产品型号
SHO6T
连续使用时间
6天
电池容量
72mAh
