广东省江门市怡福中学九年级上学期期中考试物理试题（原卷版）-A4

这是一份广东省江门市怡福中学九年级上学期期中考试物理试题（原卷版）-A4，共10页。试卷主要包含了单项选择题，每题3分，共21分，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

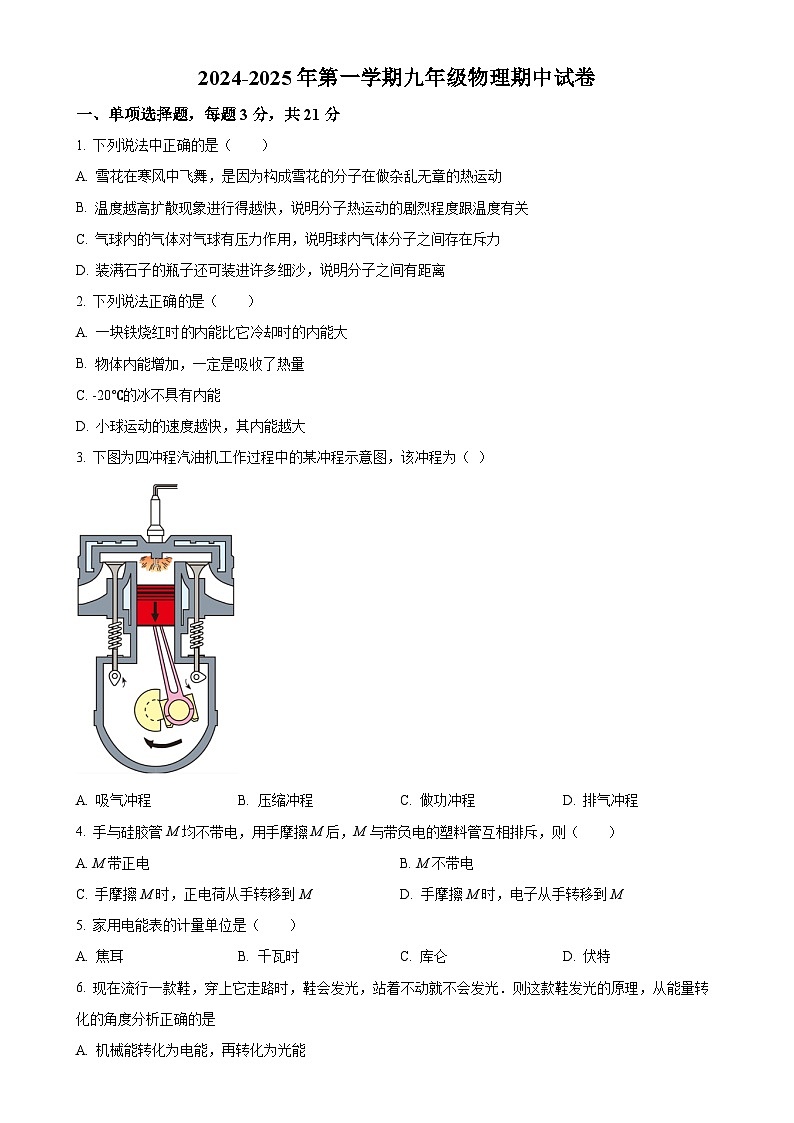

1. 下列说法中正确的是（ ）
A. 雪花在寒风中飞舞，是因为构成雪花的分子在做杂乱无章的热运动
B. 温度越高扩散现象进行得越快，说明分子热运动的剧烈程度跟温度有关
C. 气球内的气体对气球有压力作用，说明球内气体分子之间存在斥力
D. 装满石子的瓶子还可装进许多细沙，说明分子之间有距离
2. 下列说法正确是（ ）
A. 一块铁烧红时内能比它冷却时的内能大
B. 物体内能增加，一定是吸收了热量
C. -20℃的冰不具有内能
D. 小球运动的速度越快，其内能越大
3. 下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
4. 手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（ ）
A. M带正电B. M不带电
C. 手摩擦M时，正电荷从手转移到MD. 手摩擦M时，电子从手转移到M
5. 家用电能表的计量单位是（ ）
A. 焦耳B. 千瓦时C. 库仑D. 伏特
6. 现在流行一款鞋，穿上它走路时，鞋会发光，站着不动就不会发光．则这款鞋发光的原理，从能量转化的角度分析正确的是
A. 机械能转化为电能，再转化为光能
B. 电能转化为机械能，再转化为光能
C. 机械能转化为光能，再转化为电能
D. 光能转化为机械能，再转化为电能

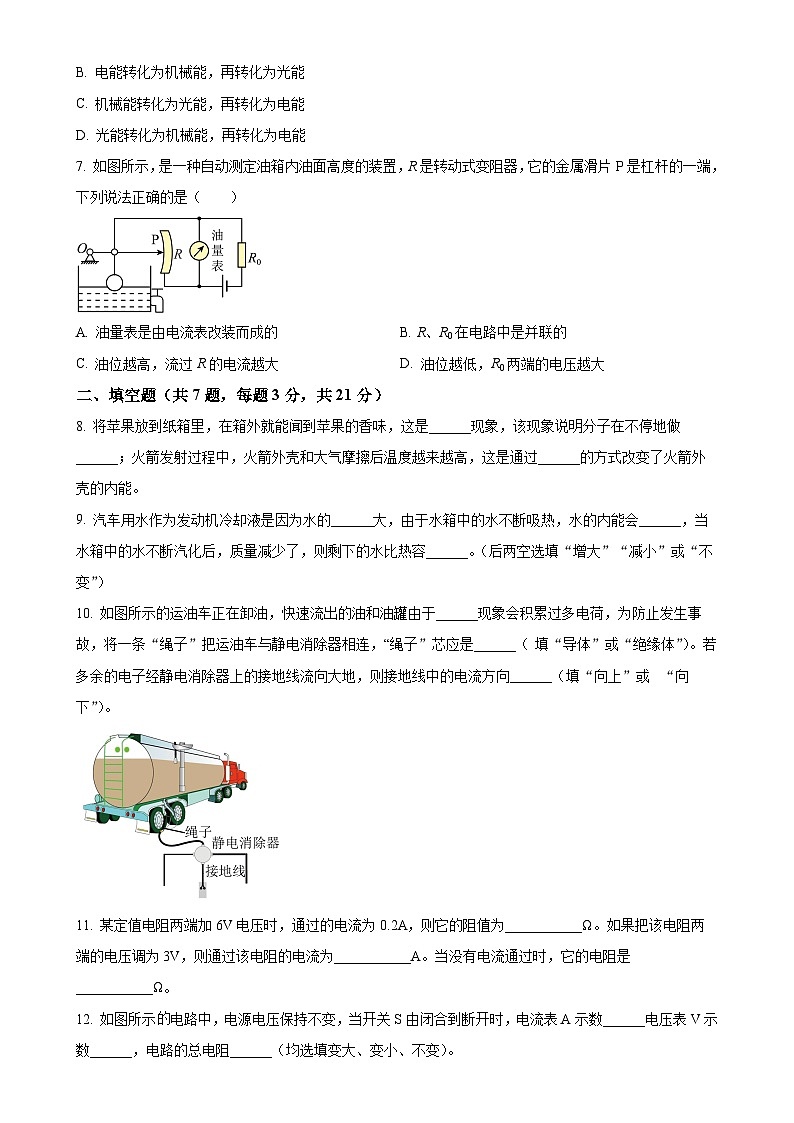

7. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A. 油量表是由电流表改装而成的B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大D. 油位越低，R0两端的电压越大
二、填空题（共7题，每题3分，共21分）
8. 将苹果放到纸箱里，在箱外就能闻到苹果的香味，这是______现象，该现象说明分子在不停地做______；火箭发射过程中，火箭外壳和大气摩擦后温度越来越高，这是通过______的方式改变了火箭外壳的内能。
9. 汽车用水作为发动机冷却液是因为水的______大，由于水箱中的水不断吸热，水的内能会______，当水箱中的水不断汽化后，质量减少了，则剩下的水比热容______。（后两空选填“增大”“减小”或“不变”）
10. 如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______（填“向上”或 “向下”）。
11. 某定值电阻两端加6V电压时，通过的电流为0.2A，则它的阻值为___________Ω。如果把该电阻两端的电压调为3V，则通过该电阻的电流为___________A。当没有电流通过时，它的电阻是___________Ω。

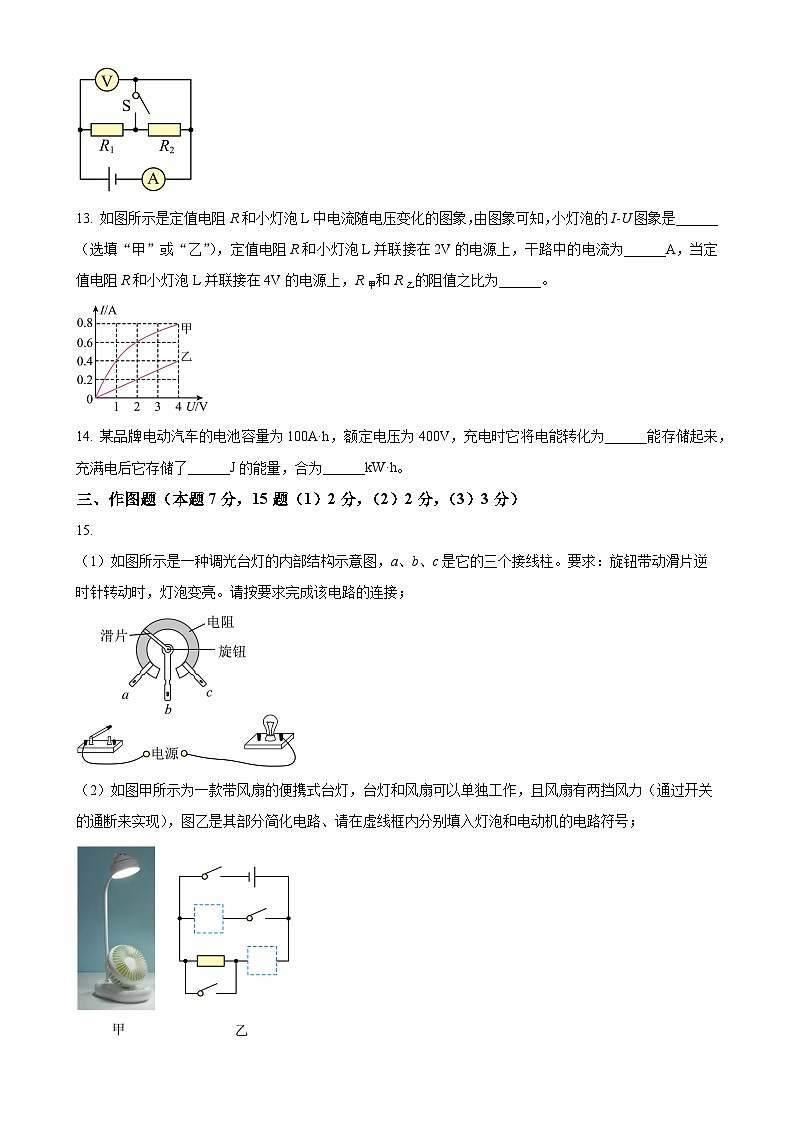

12. 如图所示电路中，电源电压保持不变，当开关S由闭合到断开时，电流表A示数______电压表V示数______，电路的总电阻______（均选填变大、变小、不变）。
13. 如图所示是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知，小灯泡的I-U图象是______（选填“甲”或“乙”），定值电阻R和小灯泡L并联接在2V的电源上，干路中的电流为______A，当定值电阻R和小灯泡L并联接在4V的电源上，R甲和R乙的阻值之比为______。
14. 某品牌电动汽车的电池容量为100A·h，额定电压为400V，充电时它将电能转化为______能存储起来，充满电后它存储了______J的能量，合为______kW·h。
三、作图题（本题7分，15题（1）2分，（2）2分，（3）3分）
15.
（1）如图所示是一种调光台灯的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片逆时针转动时，灯泡变亮。请按要求完成该电路的连接；
（2）如图甲所示为一款带风扇的便携式台灯，台灯和风扇可以单独工作，且风扇有两挡风力（通过开关的通断来实现），图乙是其部分简化电路、请在虚线框内分别填入灯泡和电动机的电路符号；
（3）请用笔画线代替导线，根据电路图连接实物图。
四、实验题（共20分）
16.
（1）题图所示电能表的示数为______kW·h，表盘转过180r后消耗的电能为______kW·h，这些电能可供一只正常工作时电功率为10W的灯泡正常工作______h；
（2）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源电压为______V，灯L2两端电压______V；
（3）如图，当电流表几乎没示数，电压表示数接近电源电压，则故障是______，若电路正常工作，理想化情况下电压表在电路中相当于断路。实际上电压表也有微弱电流流过，若考虑电压表的分流作用，则实际通过电阻的电流______电流表的示数（选填“大于”或“小于”）。
17. 小明根据如图甲所示的电路图连接电路，测量定值电阻Rx的阻值，电源电压恒定。
（1）电路连接过程中，开关应______；闭合开关，移动滑动变阻器的滑片，当电压表示数为2.6V时，电流表示数如图乙所示，电路中的电流为______A，则Rx=______Ω；
（2）小明继续移动滑动变阻器的滑片，又进行了几次测量，多次测量的目的是______（填选项）；
A. 减小误差
B. 避免偶然性，寻求普遍规律
（3）按照同样方法，小明又测量了一个小灯泡的电阻，并绘制了其电流随电压变化的图象，如图丙所示。由图象可知，小灯泡的电阻是变化的，原因可能是小灯泡的电阻跟______有关；
（4）某小组的同学设计了如图所示的电路图来测量未知电阻Rx的阻值，其中滑动变阻器的最大阻值为R，电源电压恒定不变：
（1）闭合开关S，调节滑动变阻器的滑片位于最左端，读出此时电压表的示数，记为U1；
（2）再将滑动变阻器的滑片位于最右端，读出此时电压表的示数，记为U2；
（3）则未知电阻Rx=______（用已知量和测量量的符号表示）。
18. 小明同学在做“探究电流与电压、电阻的关系”实验，使用的器材有：铅蓄电池（电压恒为6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器、开关和导线，并采用了如图甲所示的电路图。
（1）在连接电路的过程中，开关应______；
（2）在做“探究电流与电压的关系”实验中，测量并记录的数据如下表：
①分析表中数据，可以得出实验结论：______；
②分析实验数据可知，实验中所用的定值电阻的阻值为______Ω；
（3）在做“探究电流与电阻的关系”实验中，多次更换阻值不同的定值电阻R，记下对应的电流表示数，得到如图丙所示的电流I随电阻R变化的图象：
①上述实验中，小明用5Ω的电阻做完实验后，将10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）移动滑动变阻器的滑片，使______表的示数保持不变，读出电流表的示数；
②为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器；
（4）为了使图像更加直观，可以将坐标轴如何改变______。
五、计算题（19题6分，20题7分）
19. 如图所示的电路中，电源电压为15V且保持不变，电阻R2为50Ω。闭合开关S，电流表A1的示数为0.8A。求：
（1）电流表A2的示数I2；
（2）R1的阻值；
（3）通电10s，电流通过R1做的功是多少?
20. 现有某型号柴油10kg，已知该型号柴油的热值为4.2×107J/kg问：
（1）此柴油完全燃烧，可释放多少热量?
（2）若此柴油完全燃烧释放的热量能完全被水吸收，则能把多少kg的水从0℃加热到60℃[（水的比热容c水=4.2×103J/（kg·℃）]？
（3）某柴油机加入此柴油后，热机效率η是40%，则可输出多少焦的有用功?
六、综合能力题（共18分）
21. 小明在探究导体电阻的大小与哪些因素有关的实验中，猜想可能跟导体的材料、长度、横截面积有关。小明利用老师提供的装有三种规格电阻丝的实验盘（如图甲所示），设计了一个电路（如图乙所示）来进行实验探究，其中M、N之间接入电阻丝。
（1）小明探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，发现灯泡亮度变暗，得出结论______；
（2）小明探究电阻跟横截面积的关系时，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、______和______连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论；
（3）小明探究电阻跟材料的关系时，可用M、N分别接1、2和______，观察灯泡亮度变化，分析比较得出结论；
（4）在上面的实验中，电阻的大小并不能直接观察，而是通过灯泡的亮度反映出来的，这里运用了______物理研究方法；
（5）小芳觉得只看亮度并不能准确判断电阻的大小，最好在电路中加入______，这样判断会更准确。
22. 图1为人们所喜爱电动自行车，它轻便、节能、环保。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）车钥匙实质相当于一个______，骑上电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个______。给电动车充电时，电瓶相当于______（均填电学元件）；
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器，如果硬币碰到充电插口的两个金属插脚，可能会造成______（选填“蓄电池”“控制器”或“充电插口”）损坏：如果人体触碰蓄电池两极，人______（选填“有”或“无”）危险；
（3）电动自行车两刹车手柄（如图4）中各有一只开关S1和S2在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是______。
A. B.
C. D.
23. 某汽车刹车时可以为蓄电池充电，简称动能回收系统。该车汽油机为四缸四冲程汽油机，如图甲所示；车速与阻力的关系如图乙所示、汽油机的部分技术规格如表所示。
（1）下图为其中一个气缸的工作示意图，四个冲程正确的工作顺序是______；
A.
B.
C.
D.
（2）汽车为蓄电池充电，电能转化为______能，这样可以增加汽车的综合里程，______（选填“提高”或“降低”）燃料的利用率；
（3）当飞轮转速为2400r/min时，则1s内该汽油机一个汽缸做______次功；若燃气对活塞每次所做的功______（p指燃气气压）根据表格中的技术规格，每个汽缸的额定功率为______W（不考虑机械能的损失）；
电压U/V
2
3
4
5
电流I/A
0.2
0.3
0.4
05
汽缸数
单缸排量V
额定功率
转速
燃气气压p
4
0.5×10-³m³
2400r/min
5×106Pa
