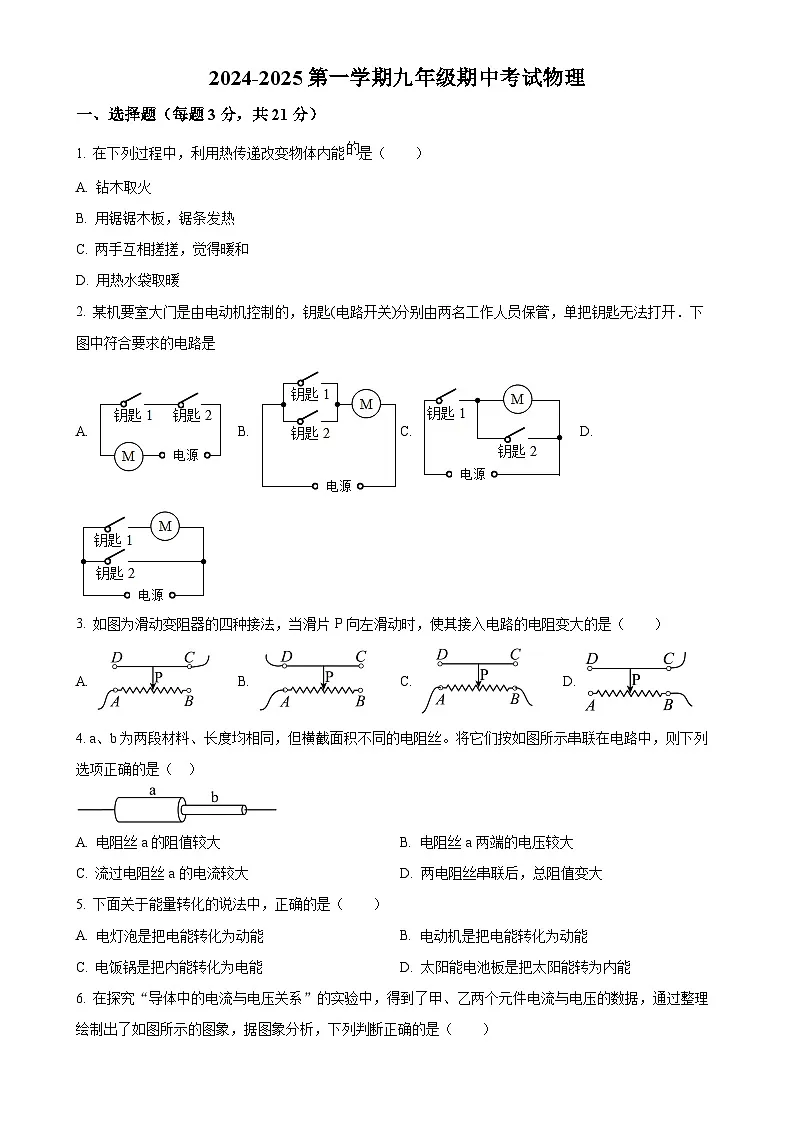

广东省江门市蓬江区陈白沙中学九年级上学期期中物理试题（原卷版）-A4

这是一份广东省江门市蓬江区陈白沙中学九年级上学期期中物理试题（原卷版）-A4，共8页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1. 在下列过程中，利用热传递改变物体内能是（ ）
A. 钻木取火
B. 用锯锯木板，锯条发热
C. 两手互相搓搓，觉得暖和
D. 用热水袋取暖
2. 某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．下图中符合要求的电路是
A. B. C. D.
3. 如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（ ）
A. B. C. D.
4. a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A. 电阻丝a的阻值较大B. 电阻丝a两端的电压较大
C. 流过电阻丝a的电流较大D. 两电阻丝串联后，总阻值变大
5. 下面关于能量转化的说法中，正确的是（ ）
A. 电灯泡是把电能转化为动能B. 电动机是把电能转化为动能
C. 电饭锅是把内能转化为电能D. 太阳能电池板是把太阳能转为内能
6. 在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（ ）
A. 甲、乙两元件中的电流与电压都成正比
B. 乙元件是一个定值电阻且阻值大小为
C. 将甲、乙两元件串联起来，电路的电流为时，电路两端总电压是
D. 甲、乙元件并联后，接到的电压下，干路电流是
7. 高速公路收费站对超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计，如下表述正确的是（ ）
A. 称重表由电压表改装B. 当车辆越重时，电路中电流越大
C. 当车辆越重时，电路中电流越小D. 当车辆越重时，R的阻值变大
二、填空题（每空1分，共21分）
8. 小亮放学一进家门，就闻到妈妈炒菜的香味，这是__________现象，它的剧烈与_________有关，“妈妈炒菜”主要是通过__________（选填“热传递”或“做功”）改变菜的内能。
9. 下图是汽油机四个冲程中的____________冲程，此过程是____________能转化为___________能。
10. 将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，发现小球远离玻璃棒。由此可知：有机玻璃棒带________电，这是因为它们带_____________电荷相互________所致。
11. 在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流是______A，其两端电压为_______V，小灯泡的电阻是________Ω。

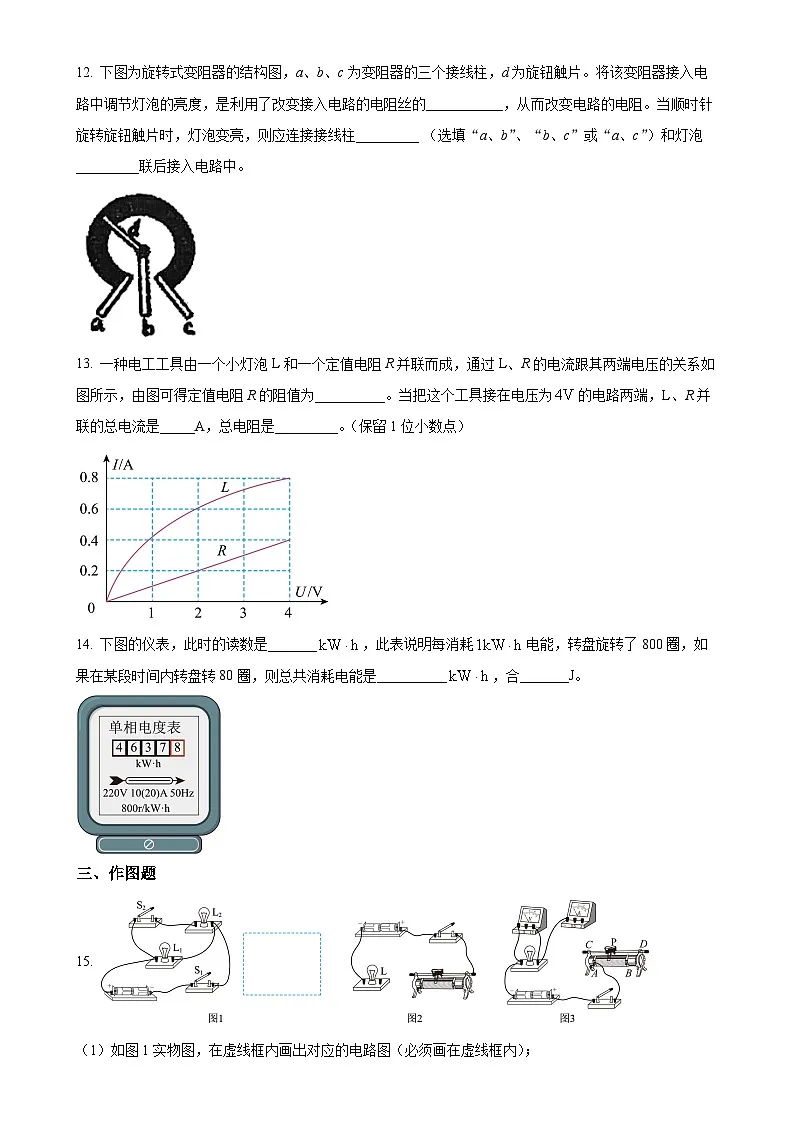

12. 下图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，是利用了改变接入电路的电阻丝的___________，从而改变电路的电阻。当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱_________ （选填“a、b”、“b、c”或“a、c”）和灯泡_________联后接入电路中。
13. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图可得定值电阻R的阻值为__________。当把这个工具接在电压为的电路两端，L、R并联的总电流是_____A，总电阻是_________。（保留1位小数点）
14. 下图的仪表，此时的读数是_______，此表说明每消耗电能，转盘旋转了800圈，如果在某段时间内转盘转80圈，则总共消耗电能是__________，合_______J。
三、作图题
15.
（1）如图1实物图，在虚线框内画出对应的电路图（必须画在虚线框内）；
（2）如图2电路中，当滑片向左移动，灯泡变暗，请用笔画线连接电路；
（3）如图3电路是“测量小灯泡正常发光时的电阻”实验的装置，其中小灯泡正常发光时的电压为，电阻约为，请根据实验要求连接实物图，导线不能交叉。
四、实验题（每空1分，共19分）
16. 为了比较水和煤油的吸热能力，亮亮用图所示的器材进行实验。
（1）除了图中的器材外，该实验还需要的测量工具是____________和_____________；
（2）两烧杯内的电加热器规格相同，因此实验中可以用加热时间的长短来表示水和煤油____________，这里应用的物理研究方法是_______________；
（3）实验中，给质量相同的水和煤油加热相同的时间，通过比较水和煤油____________来比较它们的吸热能力；
（4）根据上表中亮亮测量的实验数据可得，_____________ （选填“水”或“煤油”）的吸热能力更强；
（5）某同学认为：“加热相同的时间，煤油升高的温度较多，这说明煤油吸收的热量多一些”；这位同学的判断是____________（选填“正确”或“错误”）的。
17. 如图甲乙所示，小东利用实验探究“电流跟电阻的关系”，已知电源电压为且保持不变，实验用到的定值电阻阻值分别为。
（1）若闭合开关后，发现电流表和电压表均有较小的示数，且移动滑片P时示数均不变，则电路中存在的问题是__________；
（2）正确连接电路后，小东先用的电阻完成实验，再改用的电阻替换的电阻，闭合开关直接读出并记录电流表的示数，上述实验过程是_______ （选填“正确”或“错误”）的，理由是________________；
（3）小东在实验中多次改变R的阻值，得到如图丙所示的图像，由图像可以得，实验中控制电压为_____V不变，从而得出结论：电压一定时，电流与电阻成__________________比；
（4）为了顺利完成本实验，分别能将定值电阻阻值分别为接入电路探究电流与电阻的关系，则滑动变阻器的规格应该选择__________。（选填字母）
A. “”B. “”
18. 小洋要测量某小灯泡的电阻，已知该小灯泡正常发光时的电压为。
（1）连接好电路，小洋闭合开关试触时发现电流表示数如图乙所示，其原因是________________；
（2）小洋解决以上问题后，当滑动变阻器滑片Р移到某一位置时，电压表示数如图丙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“A”或“B”）端移动，直到电压表示数为_________V；
（3）小洋移动滑动变阻器的滑片P，记录多组数据，并作出了如图丁所示的图像；由图像可知，小灯泡正常发光时的电阻为_____Ω；
（4）由图丁可知，在不添加器材的情况下，该实验电路________（选填“能”或“不能”）探究“电流与电压的关系”；
（5）下列实验中多次实验的目的与本实验的不相同的是_________。（选填字母）
A. 探究串联电路中电压的规律B. 测量物理书本的长度
五、计算题
19. 用燃气灶烧水，此过程燃烧的煤气，使的水从30℃升高到80℃。已知水的比热容为，煤气的热值为。求：
（1）煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率（保留一位小数）。
20. 如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω，只闭合开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A．求：
（1）电源的电压；
（2）电阻R1的阻值；
（3）开关S0、S1均闭合后，通电10s电路消耗的总电能．
六、综合题（每空1分，共19分）
21. 图甲乙是小明在“探究串联电路中电压的规律”实验中的实验电路图，实验中他将两节新干电池串联起来作为电源；
（1）小明应选择规格_______（选填“相同”或“不同”）的灯泡进行实验，原因是使实验结论具有_______；
（2）闭合开关后，小明发现灯泡、均不发光，电压表的示数接近，则电路中的故障可能是灯泡发生了________ （选填“短路”或“断路”）；
（3）排除故障后，再次闭合开关小明顺利测出灯泡两端的电压，接着，为了测量灯泡两端的电压，小明直接将图甲中电压表与C点相连的导线改接到A点，他的做法是__________（选填“正确”或“错误”）的，理由是________________；
（4）小明进行多次实验，并将实验数据记录在上表中，实验数据记录表格存在的不足之处是_________；
（5）小华设计了如图丁所示的电路来测量未知电阻的阻值，为阻值已知的定值电阻，为单刀双挪开关，电源电压未知且不变，请将实验步骤补充完整：
①闭合开关，将开关拨向触点a，读出电压表的示数；
②保持开关闭合，将开关拨向触点b，读出电压表的示数；
③电阻___________（用和表示）。
22. 为创建全国“环保节能模范城市”，新建的小区将普遍安装太阳能路灯，如图甲所示是某型号太阳能路灯，图乙是它的结构示意图；
（1）太阳能路灯专用控制器实质上是一个由光、声音和时间控制的单刀多掷开关如图乙中的S，晚上要让电灯发光，控制器将控制开关S与_______触点接触；若要进行充电，开关S与__________触点接触，铅酸蓄电池在充电过度或放电过度的情况下均会缩短使用寿命，为了避免铅酸蓄电池过充或过放，控制开关S与b触点接触即可；
（2）铅酸蓄电池在充电过程中将_______转化为_____能，LED路灯一种发光二极管，它具有_________性；
（3）如果太阳光照射到地面时的辐射功率为 （每一秒钟辐射在每1平方米上的光能为），太阳能电池光电转换率为8%，为了每秒钟获得的电能，则太阳能电池板的面积为________。
23. 如图甲是湿度检测仪的简化电路原理图，已知电源电压恒为，是定值电阻，电压表的量程为，湿敏电阻R的阻值随湿度RH变化的关系图像如图乙所示，当空气湿度为10%时，电流表示数为；
（1）湿敏电阻R是由_____（选填“导体”、“半导体”或“超导体”）材料制作而成，当空气湿度为10%时，湿敏电阻R为_____，定值电阻的阻值为____Ω；
（2）在保证电路安全的前提下，该装置能检测的最大湿度为90%，此时的阻值为________Ω；
（3）若增大阻值，该装置的检测范围将______（选填“变大”、“变小”或“不变”）；
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
5
40
煤油
200
20
5
60
实验次数
1
0.8
2
2.8
2
1
18
2.8
3
1.3
1.5
2.7
