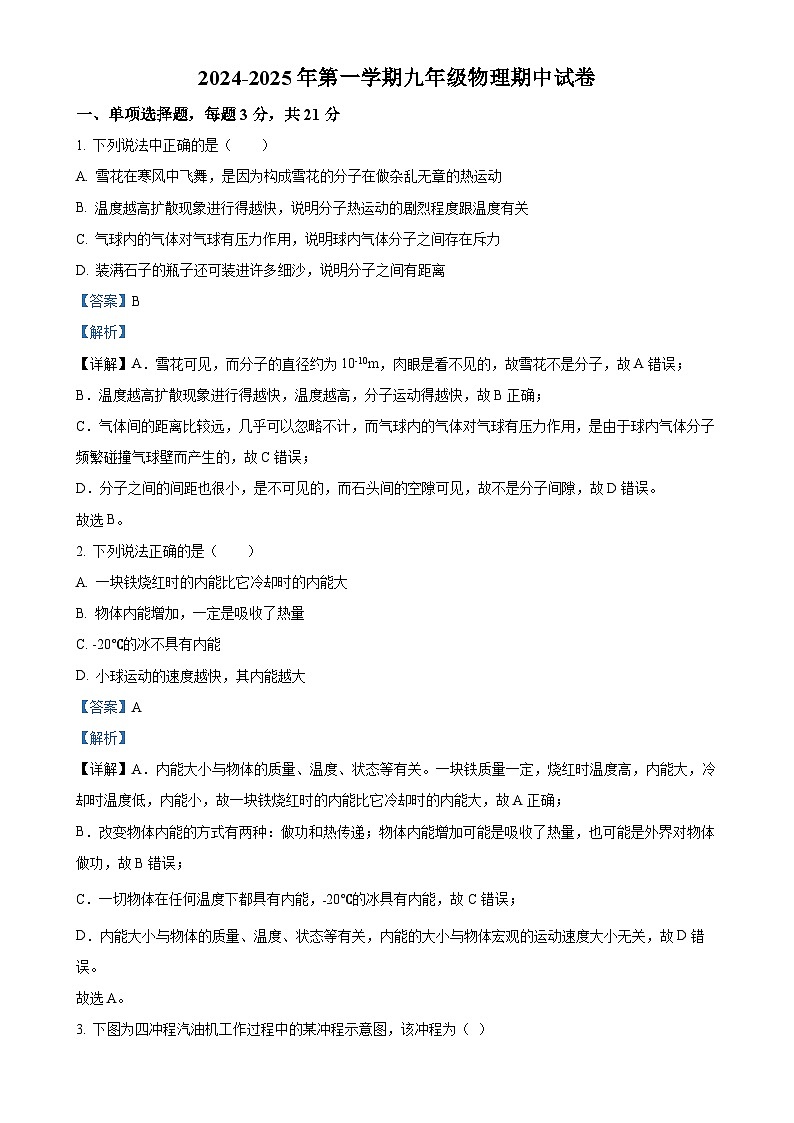

广东省江门市怡福中学九年级上学期期中考试物理试题（解析版）(1)-A4

这是一份广东省江门市怡福中学九年级上学期期中考试物理试题（解析版）(1)-A4，共20页。试卷主要包含了单项选择题，每题3分，共21分，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1. 下列说法中正确的是（ ）
A. 雪花在寒风中飞舞，是因为构成雪花的分子在做杂乱无章的热运动
B. 温度越高扩散现象进行得越快，说明分子热运动的剧烈程度跟温度有关
C. 气球内的气体对气球有压力作用，说明球内气体分子之间存在斥力
D. 装满石子的瓶子还可装进许多细沙，说明分子之间有距离
【答案】B
【解析】
【详解】A．雪花可见，而分子的直径约为10-10m，肉眼是看不见的，故雪花不是分子，故A错误；
B．温度越高扩散现象进行得越快，温度越高，分子运动得越快，故B正确；
C．气体间的距离比较远，几乎可以忽略不计，而气球内的气体对气球有压力作用，是由于球内气体分子频繁碰撞气球壁而产生的，故C错误；
D．分子之间的间距也很小，是不可见的，而石头间的空隙可见，故不是分子间隙，故D错误。
故选B。
2. 下列说法正确的是（ ）
A. 一块铁烧红时的内能比它冷却时的内能大
B. 物体内能增加，一定是吸收了热量
C. -20℃的冰不具有内能
D. 小球运动的速度越快，其内能越大
【答案】A
【解析】
【详解】A．内能大小与物体的质量、温度、状态等有关。一块铁质量一定，烧红时温度高，内能大，冷却时温度低，内能小，故一块铁烧红时的内能比它冷却时的内能大，故A正确；
B．改变物体内能的方式有两种：做功和热传递；物体内能增加可能是吸收了热量，也可能是外界对物体做功，故B错误；
C．一切物体在任何温度下都具有内能，﹣20℃的冰具有内能，故C错误；
D．内能大小与物体的质量、温度、状态等有关，内能的大小与物体宏观的运动速度大小无关，故D错误。
故选A。

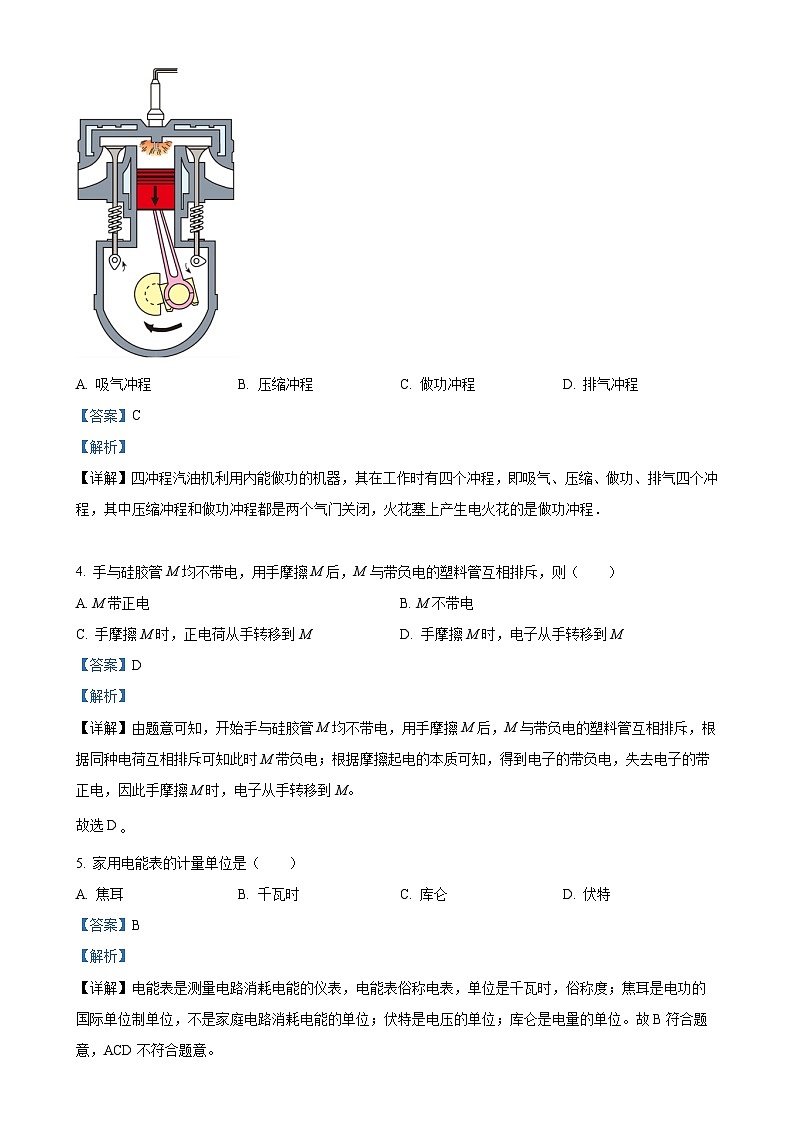

3. 下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】四冲程汽油机利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程，其中压缩冲程和做功冲程都是两个气门关闭，火花塞上产生电火花的是做功冲程．
4. 手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（ ）
A. M带正电B. M不带电
C. 手摩擦M时，正电荷从手转移到MD. 手摩擦M时，电子从手转移到M
【答案】D
【解析】
【详解】由题意可知，开始手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，根据同种电荷互相排斥可知此时M带负电；根据摩擦起电的本质可知，得到电子的带负电，失去电子的带正电，因此手摩擦M时，电子从手转移到M。
故选D
5. 家用电能表的计量单位是（ ）
A. 焦耳B. 千瓦时C. 库仑D. 伏特
【答案】B
【解析】
【详解】电能表是测量电路消耗电能的仪表，电能表俗称电表，单位是千瓦时，俗称度；焦耳是电功的国际单位制单位，不是家庭电路消耗电能的单位；伏特是电压的单位；库仑是电量的单位。故B符合题意，ACD不符合题意。
故选B。

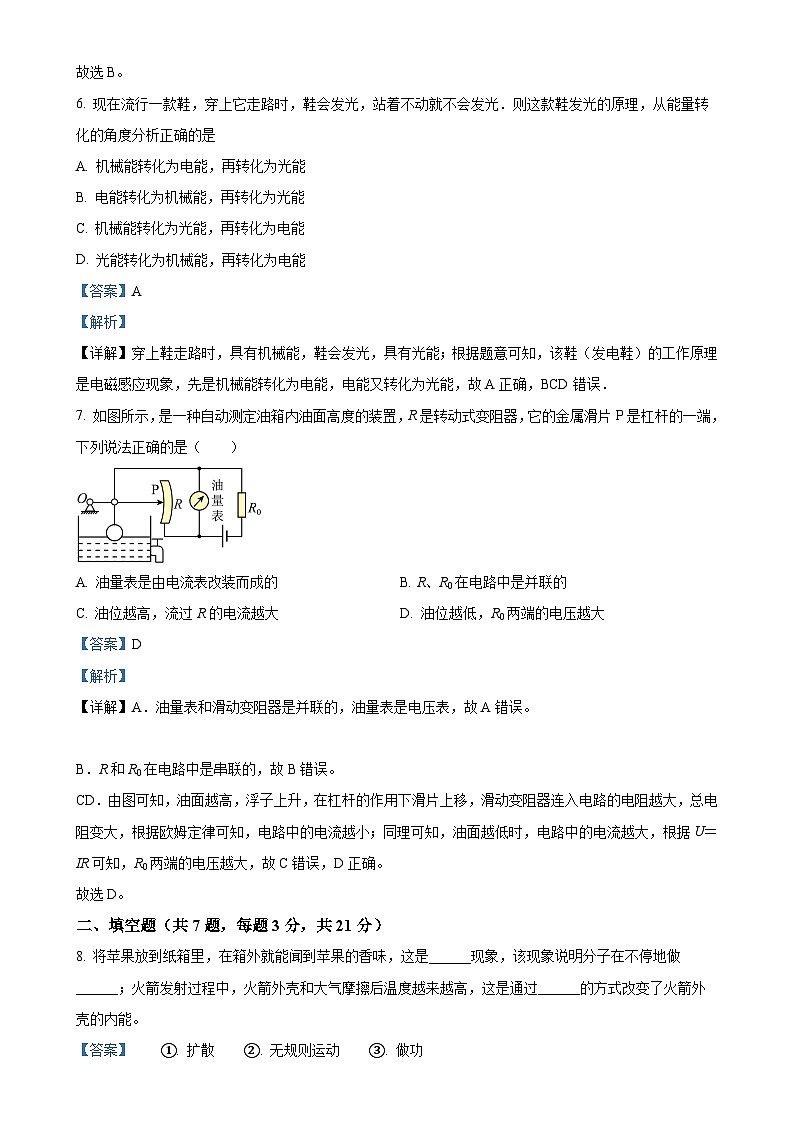

6. 现在流行一款鞋，穿上它走路时，鞋会发光，站着不动就不会发光．则这款鞋发光的原理，从能量转化的角度分析正确的是
A. 机械能转化为电能，再转化为光能
B. 电能转化为机械能，再转化为光能
C. 机械能转化为光能，再转化为电能
D. 光能转化为机械能，再转化为电能
【答案】A
【解析】
【详解】穿上鞋走路时，具有机械能，鞋会发光，具有光能；根据题意可知，该鞋（发电鞋）的工作原理是电磁感应现象，先是机械能转化为电能，电能又转化为光能，故A正确，BCD错误．
7. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A. 油量表是由电流表改装而成的B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大D. 油位越低，R0两端的电压越大
【答案】D
【解析】
【详解】A．油量表和滑动变阻器是并联的，油量表是电压表，故A错误。
B．R和R0在电路中是串联的，故B错误。
CD．由图可知，油面越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻变大，根据欧姆定律可知，电路中的电流越小；同理可知，油面越低时，电路中的电流越大，根据U＝IR可知，R0两端的电压越大，故C错误，D正确。
故选D。
二、填空题（共7题，每题3分，共21分）
8. 将苹果放到纸箱里，在箱外就能闻到苹果的香味，这是______现象，该现象说明分子在不停地做______；火箭发射过程中，火箭外壳和大气摩擦后温度越来越高，这是通过______的方式改变了火箭外壳的内能。
【答案】 ①. 扩散 ②. 无规则运动 ③. 做功
【解析】
【详解】[1][2]在纸箱外能闻到苹果的香味，是苹果的香味分子进入到空气中，发生了扩散现象。扩散现象说明分子在不停地做无规则运动。
[3]火箭升空过程中与大气摩擦，克服摩擦做功，外壳温度会上升，这是通过做功的方式增加了外壳的内能。
9. 汽车用水作为发动机冷却液是因为水______大，由于水箱中的水不断吸热，水的内能会______，当水箱中的水不断汽化后，质量减少了，则剩下的水比热容______。（后两空选填“增大”“减小”或“不变”）
【答案】 ①. 比热容 ②. 增大 ③. 不变
【解析】
【详解】[1]因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水做冷却液。
[2]水箱中的水不断吸热，内能增大，温度上升，属于热传递改变内能。
[3]比热容是物质本身的一种特性，决定于物质的种类和状态，与质量多少无关，所以当水箱中的水不断汽化后，质量减少了，剩下的水的比热容不变。
10. 如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向______（填“向上”或 “向下”）。
【答案】 ①. 摩擦起电 ②. 导体 ③. 向上
【解析】
【分析】
【详解】[1]用摩擦的方法使物体带电叫摩擦起电，运油车卸油时，快速流出的油和油罐在摩擦过程中发生了摩擦起电现象，产生大量的静电。
[2]为防止发生事故，用一条“绳子”把运油车与静电消除器相连，将运油车上的电荷导入大地来消除静电，因此“绳子”芯应为导体。
[3]电子经静电消除器上的接地线流向大地，电流方向与电子定向移动的方向相反，所以接地线中的电流方向向上。
11. 某定值电阻两端加6V电压时，通过的电流为0.2A，则它的阻值为___________Ω。如果把该电阻两端的电压调为3V，则通过该电阻的电流为___________A。当没有电流通过时，它的电阻是___________Ω。
【答案】 ①. 30 ②. 0.1 ③. 30
【解析】
【详解】[1]由欧姆定律得，定值电阻的阻值为
[2]把该电阻两端的电压调为3V，则通过该电阻的电流为
[3]当没有电流通过时，它的材料、长度、横截面积不变，电阻大小不变，是30Ω。
12. 如图所示的电路中，电源电压保持不变，当开关S由闭合到断开时，电流表A示数______电压表V示数______，电路的总电阻______（均选填变大、变小、不变）。
【答案】 ①. 变小 ②. 不变 ③. 变大
【解析】
【详解】[1][2][3]当开关S闭合时，该电路是R1的简单电路，电压表测电源电压，电流表测量通过R1的电流，此时电流表示数为
当开关S断开时，该电路是R1和R2的串联电路，电压表测电源电压，电流表测量通过电路的电流，此时电流表示数为
由于电源电压保持不变，所以当开关S由闭合到断开时，电流表A示数变小，电压表V示数不变，电路的总电阻变大。
13. 如图所示是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知，小灯泡的I-U图象是______（选填“甲”或“乙”），定值电阻R和小灯泡L并联接在2V的电源上，干路中的电流为______A，当定值电阻R和小灯泡L并联接在4V的电源上，R甲和R乙的阻值之比为______。
【答案】 ①. 甲 ②. 0.8 ③. 1∶2
【解析】
【详解】[1]小灯泡的电阻是变化的，故小灯泡的I-U图像是曲线。由图象可知，甲图像的电阻是变化的，为小灯泡的I-U图像；乙图像的电阻保持不变，乙为定值电阻的图像。
[2]把定值电阻R 和小灯泡L并联接在2V 的电源上，由图象可知，通过定值电阻R 和小灯泡L的电流分别是0.2A，0.6A，根据干路电流的规律可知，干电路中的电流是
0.2A+0.6A=0.8A
[3]根据图象可知，当定值电阻两端的电压是4V时，通过定值电阻的电流是0.4A，则定值电阻的阻值为
当小灯泡L两端的电压是4V时，通过小灯泡L的电流是0.8A，则小灯泡L的阻值为
R甲和R乙的阻值之比为
14. 某品牌电动汽车电池容量为100A·h，额定电压为400V，充电时它将电能转化为______能存储起来，充满电后它存储了______J的能量，合为______kW·h。
【答案】 ①. 化学 ②. 1.44×108 ③. 40
【解析】
【详解】[1] 给电动汽车的电池充电时要消耗电能，是将电能转化为化学能储存在电池以备使用。
[2][3]充满电后它存储的电能为
W=UIt=400V×100A·h=40000W⋅h=40000W×3600s=1.44×108J=40kW⋅h
三、作图题（本题7分，15题（1）2分，（2）2分，（3）3分）
15.
（1）如图所示是一种调光台灯的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片逆时针转动时，灯泡变亮。请按要求完成该电路的连接；
（2）如图甲所示为一款带风扇的便携式台灯，台灯和风扇可以单独工作，且风扇有两挡风力（通过开关的通断来实现），图乙是其部分简化电路、请在虚线框内分别填入灯泡和电动机的电路符号；
（3）请用笔画线代替导线，根据电路图连接实物图。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
旋钮带动滑片逆时针转动时，灯泡变亮，说明逆时针转动时滑动变阻器的阻值变小，此时应接a、b接 线柱，如下图所示：
【小问2详解】
台灯和风扇可以单独工作，说明台灯和风扇是并联的；风扇有两挡风力，说明通过它的电流可变，用一个开关和定值电阻并联，开关断开时，定值电阻和电动机串联；开关闭合时，将定值电阻短路，如图所示：
【小问3详解】
由电路图可知，灯泡和滑动变阻器组成串联电路，电流表测量电路的电流，电压表测量灯泡两端电压，滑动变阻器按照“一上一下”的原则连入电路，且当滑片向右移动时，电路中电流变大，如图所示：
四、实验题（共20分）
16
（1）题图所示电能表的示数为______kW·h，表盘转过180r后消耗的电能为______kW·h，这些电能可供一只正常工作时电功率为10W的灯泡正常工作______h；
（2）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源电压为______V，灯L2两端电压______V；
（3）如图，当电流表几乎没示数，电压表示数接近电源电压，则故障是______，若电路正常工作，理想化情况下电压表在电路中相当于断路。实际上电压表也有微弱电流流过，若考虑电压表的分流作用，则实际通过电阻的电流______电流表的示数（选填“大于”或“小于”）。
【答案】（1） ①. 1031.8 ②. 0.5 ③. 50
（2） ①. 8.5 ②. 6.8
（3） ①. 电阻R断路 ②. 小于
【解析】
【小问1详解】
[1]电能表的最后一位是小数位，因此电能表的读数为1031.8kW·h。
[2]转盘转动180r消耗电能
[3]这些电能可供一只正常工作时电功率为10W的灯泡正常工作时间
【小问2详解】
[1][2]由图可知，电流路径只有一条，则该电路为串联电路，且电压表V1测电源电压，电压表V2测灯泡L1两端的电压，因串联电路中总电压等于各分电压之和，且两只电压表V1和V2的指针偏转角度相同，所以，电压表V1的量程为0~15V，分度值为0.5V，电源电压U =8.5V，电压表V2的量程为0~3V，分度值为0.1V，则L1两端的电压U1=1.7V，则L2两端的电压
U2=U-U1=8.5V-1.7V =6.8V
【小问3详解】
[1]如图，电路图为串联电路，电流表测电路中电流，电压表测定值电阻R两端的电压，当电流表几乎没示数，电路故障为断路，电压表示数接近电源电压，则故障原因是与电压表并联的电阻R断路。
[2]当考虑电压表的分流作用时，由图得，电压表与未知电阻并联，电流表测量未知电阻与电压表的总电流，因此实际通过电阻的电流小于电流表的示数。
17. 小明根据如图甲所示的电路图连接电路，测量定值电阻Rx的阻值，电源电压恒定。
（1）电路连接过程中，开关应______；闭合开关，移动滑动变阻器的滑片，当电压表示数为2.6V时，电流表示数如图乙所示，电路中的电流为______A，则Rx=______Ω；
（2）小明继续移动滑动变阻器的滑片，又进行了几次测量，多次测量的目的是______（填选项）；
A. 减小误差
B. 避免偶然性，寻求普遍规律
（3）按照同样方法，小明又测量了一个小灯泡的电阻，并绘制了其电流随电压变化的图象，如图丙所示。由图象可知，小灯泡的电阻是变化的，原因可能是小灯泡的电阻跟______有关；
（4）某小组的同学设计了如图所示的电路图来测量未知电阻Rx的阻值，其中滑动变阻器的最大阻值为R，电源电压恒定不变：
（1）闭合开关S，调节滑动变阻器的滑片位于最左端，读出此时电压表的示数，记为U1；
（2）再将滑动变阻器的滑片位于最右端，读出此时电压表的示数，记为U2；
（3）则未知电阻Rx=______（用已知量和测量量的符号表示）。
【答案】（1） ①. 断开 ②. 0.26 ③. 10
（2）A （3）温度
（4）
【解析】
【小问1详解】
[1]在连接电路时，为了保护电路，开关应断开。
[2]由图乙知，电流表选用小量程，分度值为0.02A，示数为0.26A。
[3]此时电压表的示数为2.6V，所以电阻Rx的阻值
【小问2详解】
小明继续滑动滑片，进行多次实验，得出多组数据，从而通过求平均值来减小实验误差。故A符合题意，B不符合题意。故选A。
【小问3详解】
由图丙知，小灯泡的I-U图像不是一条直线，说明灯的电阻不是一个定值，而小灯泡两端的电压不同，灯丝的温度也不同，所以可能是灯丝的温度对其电阻有影响。
【小问4详解】
闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，此时电压表的示数等于电源电压，记为U1；
再将滑片移动到最右端时，滑动变阻器全部接入，阻值为R，读出此时电压表的示数，此时电压表的示数等于Rx两端电压，读出此时电压表的示数，记为U2；此时两电阻串联，滑动变阻器两端的电压
UR=U1-U2
通过未知电阻的电流
则未知电阻
18. 小明同学在做“探究电流与电压、电阻的关系”实验，使用的器材有：铅蓄电池（电压恒为6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器、开关和导线，并采用了如图甲所示的电路图。
（1）在连接电路的过程中，开关应______；
（2）在做“探究电流与电压的关系”实验中，测量并记录的数据如下表：
①分析表中数据，可以得出实验结论：______；
②分析实验数据可知，实验中所用的定值电阻的阻值为______Ω；
（3）在做“探究电流与电阻的关系”实验中，多次更换阻值不同的定值电阻R，记下对应的电流表示数，得到如图丙所示的电流I随电阻R变化的图象：
①上述实验中，小明用5Ω的电阻做完实验后，将10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）移动滑动变阻器的滑片，使______表的示数保持不变，读出电流表的示数；
②为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器；
（4）为了使图像更加直观，可以将坐标轴如何改变______。
【答案】（1）断开 （2） ①. 电阻一定时，导体中的电流与导体两端电压成正比 ②. 10
（3） ①. 右 ②. 电压 ③. 35 （4）见详解
【解析】
【小问1详解】
为保护电路，在连接电路过程中，开关应处于断开状态。
【小问2详解】
[1]分析表格数据知道，当电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出结论：电阻一定时，导体中的电流与导体两端电压成正比。
[2]定值电阻的阻值
【小问3详解】
[1][2]由图丙，电流与电阻之积为
0.5A×5Ω=2.5V
根据串联分压原理可知，将定值电阻R1由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右移动，使电压表的示数为2.5V。
[3]实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=6V-2.5V=3.5V
变阻器分得的电压为电压表示数的
倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
R滑=25Ω×1.4=35Ω
即所选择的变阻器的最大阻值不能小于35Ω。
【小问4详解】
小明做出了如图丙所示的I-R图象，由于此图线为曲线，不便直观判断I与R的定量关系, 根据
可知，电压不变时，电流I与电阻的倒数成正比，故将横坐标R变为，从而直观判断出了I与R的关系。
五、计算题（19题6分，20题7分）
19. 如图所示的电路中，电源电压为15V且保持不变，电阻R2为50Ω。闭合开关S，电流表A1的示数为0.8A。求：
（1）电流表A2的示数I2；
（2）R1的阻值；
（3）通电10s，电流通过R1做的功是多少?
【答案】（1）0.3A （2）30Ω （3）75J
【解析】
【小问1详解】
由图可知，R1与R2并联，电流表A1测量干路的电流，电流表A2测量通过R2的电流。因并联电路中各支路两端的电压相等，所以，通过R2​的电流为
即电流表A2​的示数0.3A。
【小问2详解】
因并联电路中干路电流等于各支路电流之和，所以，通过R1​的电流
I1​=I−I2​=0.8A−0.3A=0.5A
则R1​的阻值
【小问3详解】
通电10s，电流通过R1​做的功为
W1​=UI1​t=15V×0.5A×10s=75J
20. 现有某型号柴油10kg，已知该型号柴油的热值为4.2×107J/kg问：
（1）此柴油完全燃烧，可释放多少热量?
（2）若此柴油完全燃烧释放的热量能完全被水吸收，则能把多少kg的水从0℃加热到60℃[（水的比热容c水=4.2×103J/（kg·℃）]？
（3）某柴油机加入此柴油后，热机效率η是40%，则可输出多少焦的有用功?
【答案】（1）4.2×108J （2）2500kg
（3）1.68×108J
【解析】
【小问1详解】
此柴油完全燃烧，可释放热量
Q放=qm=4.2×107J/kg×10kg=4.2×108J
【小问2详解】
此柴油完全燃烧释放的热量能完全被水吸收，则水吸收的热量
Q吸=Q放=4.2×108J
水的质量
【小问3详解】
柴油机输出的有用功
W有=Q放η=4.2×108J×40%=1.68×108J
六、综合能力题（共18分）
21. 小明在探究导体电阻的大小与哪些因素有关的实验中，猜想可能跟导体的材料、长度、横截面积有关。小明利用老师提供的装有三种规格电阻丝的实验盘（如图甲所示），设计了一个电路（如图乙所示）来进行实验探究，其中M、N之间接入电阻丝。
（1）小明探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，发现灯泡亮度变暗，得出结论______；
（2）小明探究电阻跟横截面积的关系时，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、______和______连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论；
（3）小明探究电阻跟材料的关系时，可用M、N分别接1、2和______，观察灯泡亮度变化，分析比较得出结论；
（4）在上面的实验中，电阻的大小并不能直接观察，而是通过灯泡的亮度反映出来的，这里运用了______物理研究方法；
（5）小芳觉得只看亮度并不能准确判断电阻的大小，最好在电路中加入______，这样判断会更准确。
【答案】 ①. 在导体的材料、横截面积一定时，导体越长，导体的电阻越大 ②. 1 ③. 3 ④. 5、6 ⑤. 转换 ⑥. 电流表
【解析】
【详解】（1）[1]电阻是导体对电流的阻碍作用，电压一定时，电路的电阻越大，电路的电流越小，灯泡越暗，通过灯泡的亮度反映电阻的大小，这里运用了转换法。探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，此时导体的长度为一根镍铬导线长度的2倍，发现灯泡亮度变暗，说明电流变小，电阻变大，得出结论：在导体的材料、横截面积一定时，导体越长，导体的电阻越大。
（2）[2][3]小明探究电阻跟横截面积的关系时，要控制导体的长度和材料相同，只改变导体的横截面积大小，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、1和3连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论。
（3）[4]小明探究电阻跟材料的关系时，控制其它因素相同，只改变导体的材料，可用M、N分别接1、2和5、6，观察灯泡亮度变化，分析比较得出结论。
（4）[5]根据（1），在上面的实验中，电阻的大小并不能直接观察，而是通过灯泡的亮度反映出来的，这里运用了转换的物理研究方法。
（5）[6]小芳凭肉眼不能准确判断灯的亮度变化，从而不能准确判断电阻的大小，最好在电路中加入电流表这样判断会更准确。
22. 图1为人们所喜爱的电动自行车，它轻便、节能、环保。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）车钥匙实质相当于一个______，骑上电动自行车将右手把向后旋转，车子就能前进，并且向后旋转角度越大，车速就越快，右手把实质相当于一个______。给电动车充电时，电瓶相当于______（均填电学元件）；
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器，如果硬币碰到充电插口的两个金属插脚，可能会造成______（选填“蓄电池”“控制器”或“充电插口”）损坏：如果人体触碰蓄电池两极，人______（选填“有”或“无”）危险；
（3）电动自行车两刹车手柄（如图4）中各有一只开关S1和S2在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是______。
A. B.
C. D.
【答案】（1） ①. 开关 ②. 滑动变阻器 ③. 用电器
（2） ①. 蓄电池 ②. 有 （3）D
【解析】
【小问1详解】
[1]由题意可知，将车钥匙插入锁孔并顺时针旋转一下车子就通电，说明车钥匙在电路中起到了开关的作用。
[2]右手把向后旋转的角度越大，车速就越快，说明电路中的电流越大，则可知右手把气到了滑动变阻器的作用。
[3]充电过程中电瓶消耗电能，相当于一个用电器。
【小问2详解】
[1]根据电路图可知，当硬币等金属物品碰到充电插口的两个金属插脚时，相当于蓄电池的正负极直接被导线相接，会造成蓄电池短路，从而损坏蓄电池。
[2]人体安全电压不高于36V，蓄电池的电压为48V，所以如果人体触碰蓄电池两极会有危险。
【小问3详解】
由题意可知，任一开关断开时，都会使电动机停止工作，说明两个开关与电动机串联接入电路中，任一开关断开都会使电路断路，只有D选项符合题意，
故选D。
23. 某汽车刹车时可以为蓄电池充电，简称动能回收系统。该车汽油机为四缸四冲程汽油机，如图甲所示；车速与阻力的关系如图乙所示、汽油机的部分技术规格如表所示。
（1）下图为其中一个气缸的工作示意图，四个冲程正确的工作顺序是______；
A.
B.
C.
D.
（2）汽车为蓄电池充电，电能转化为______能，这样可以增加汽车的综合里程，______（选填“提高”或“降低”）燃料的利用率；
（3）当飞轮转速为2400r/min时，则1s内该汽油机一个汽缸做______次功；若燃气对活塞每次所做的功______（p指燃气气压）根据表格中的技术规格，每个汽缸的额定功率为______W（不考虑机械能的损失）；
（4）若在某次测试中，汽车以100km/h的速度沿直线匀速行驶了15km（未向满电量的蓄电池充电），所用燃料的热值为4.5×107J/kg测试过程中消耗4kg燃料，则测试过程中汽油机的效率为______。
【答案】（1）BADC
（2） ①. 化学 ②. 提高
（3） ①. 20 ②. 2.5×103J ③. 5×104 （4）25%
【解析】
【小问1详解】
A图中两个气门都关闭，活塞向上运动，所以为压缩冲程，是第二个冲程；B图中进气门打开，活塞向下运动，所以为吸气冲程，是第一个冲程；C图中排气门打开，活塞向上运动，所以为排气冲程，是第四个冲程；D图中两个气门都关闭，火花塞点火，活塞向下运动，所以为做功冲程，是第三个冲程，故先后顺序为BADC。
【小问2详解】
[1][2]汽油机实际工作时，向车轮输送能量同时还可以为蓄电池充电，充电时电能转化为蓄电池的化学能，这样可以增加汽车的综合里程，由W=Fs知有用功增加，在消耗相同燃油时，由Q放=mq知放出的热量不变，根据知燃料利用率提高了。
【小问3详解】
[1]当飞轮转速为2400r/min时，则1s飞轮转动了40周，四冲程内燃机飞轮每转两周做功一次，所以1s对外做功20次。
[2]在做功冲程，活塞移动的距离为L，发动机的单缸排量V=SL，燃气对活塞所做的功
W=FL=pSL=pV
根据表格数据可得，汽油机一次做的功
W=pV=5×106Pa×0.5×10-3m3=2.5×103J
[3]又因为1s内做功20次，则汽油机的额定功率
【小问4详解】
由图2可知，汽车速度为100km/h时，所受阻力为3000N，由于汽车匀速行驶，汽车的牵引力为
F=f=3000N
则牵引力做功为
W有=Fs=3000N×15×103m=4.5×107J
燃料完全燃烧放出的热量为
Q放=mq=4kg×4.5×107J/kg=1.8×108J
由于由汽油机提供能量，且未向满电量的蓄电池充电，所以热机的效率为
电压U/V
2
3
4
5
电流I/A
0.2
0.3
0.4
0.5
汽缸数
单缸排量V
额定功率
转速
燃气气压p
4
0.5×10-³m³
2400r/min
5×106Pa
