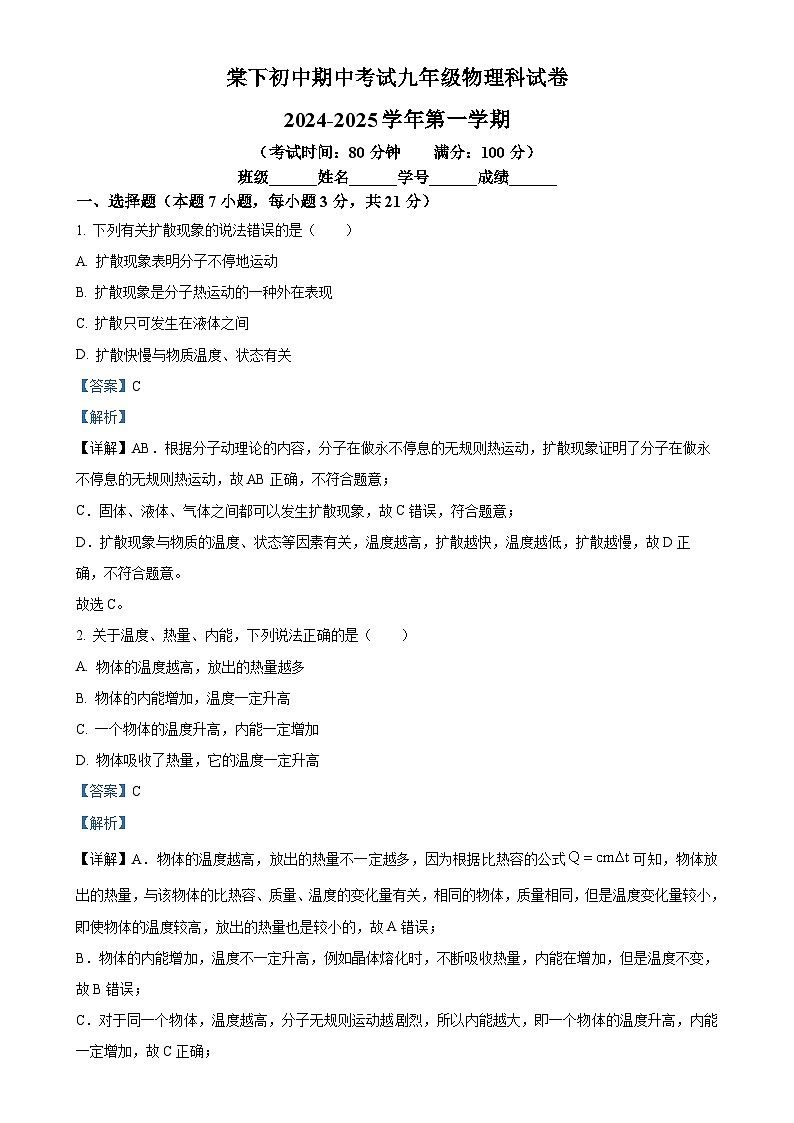

广东省江门市棠下中学九年级上学期期中考试物理试题（解析版）-A4

这是一份广东省江门市棠下中学九年级上学期期中考试物理试题（解析版）-A4，共18页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。
（考试时间：80分钟 满分：100分）
班级______姓名______学号______成绩______
一、选择题（本题7小题，每小题3分，共21分）
1. 下列有关扩散现象的说法错误的是（ ）
A. 扩散现象表明分子不停地运动
B. 扩散现象是分子热运动的一种外在表现
C. 扩散只可发生在液体之间
D. 扩散快慢与物质温度、状态有关
【答案】C
【解析】
【详解】AB．根据分子动理论的内容，分子在做永不停息的无规则热运动，扩散现象证明了分子在做永不停息的无规则热运动，故AB正确，不符合题意；
C．固体、液体、气体之间都可以发生扩散现象，故C错误，符合题意；
D．扩散现象与物质的温度、状态等因素有关，温度越高，扩散越快，温度越低，扩散越慢，故D正确，不符合题意。
故选C。
2. 关于温度、热量、内能，下列说法正确的是（ ）
A. 物体的温度越高，放出的热量越多
B. 物体的内能增加，温度一定升高
C. 一个物体的温度升高，内能一定增加
D. 物体吸收了热量，它的温度一定升高
【答案】C
【解析】
【详解】A．物体的温度越高，放出的热量不一定越多，因为根据比热容的公式可知，物体放出的热量，与该物体的比热容、质量、温度的变化量有关，相同的物体，质量相同，但是温度变化量较小，即使物体的温度较高，放出的热量也是较小的，故A错误；
B．物体的内能增加，温度不一定升高，例如晶体熔化时，不断吸收热量，内能在增加，但是温度不变，故B错误；
C．对于同一个物体，温度越高，分子无规则运动越剧烈，所以内能越大，即一个物体的温度升高，内能一定增加，故C正确；
D．物体吸收了热量，它的温度不一定升高，例如晶体熔化时，不断吸收热量，但是它的温度没有变化，故D错误。
故选C。

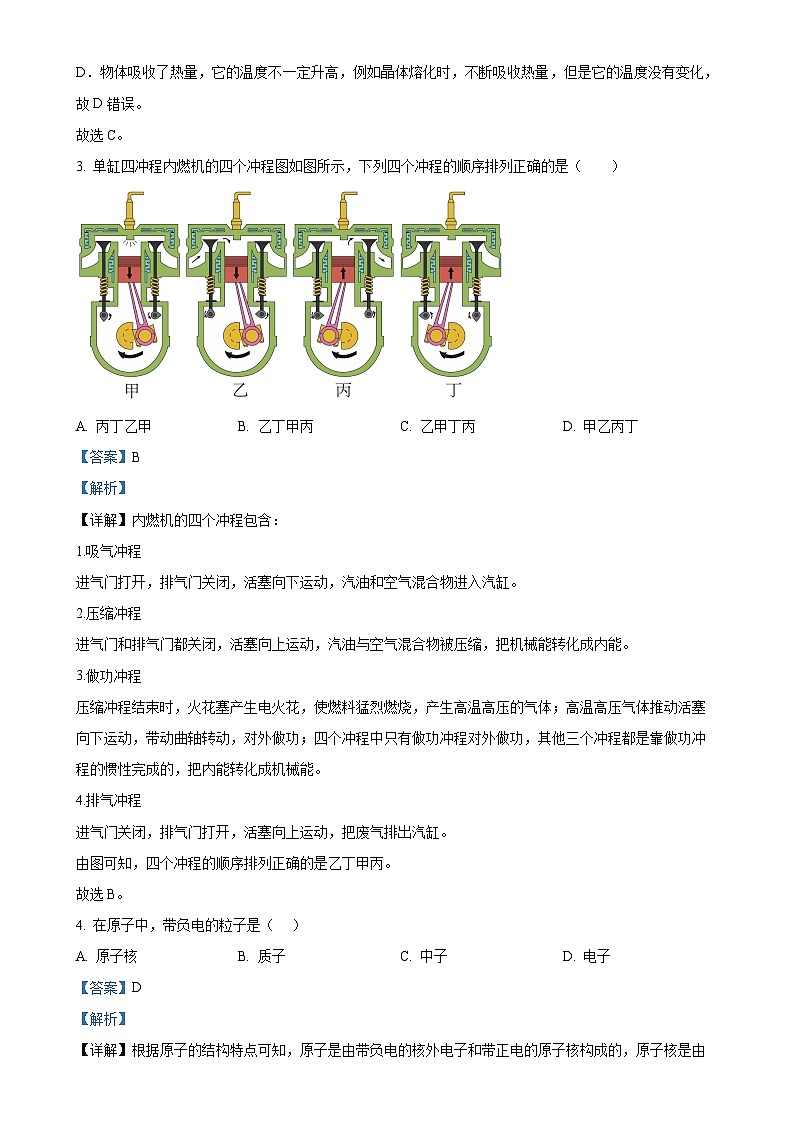

3. 单缸四冲程内燃机的四个冲程图如图所示，下列四个冲程的顺序排列正确的是（ ）
A. 丙丁乙甲B. 乙丁甲丙C. 乙甲丁丙D. 甲乙丙丁
【答案】B
【解析】
【详解】内燃机的四个冲程包含：
1.吸气冲程
进气门打开，排气门关闭，活塞向下运动，汽油和空气混合物进入汽缸。
2.压缩冲程
进气门和排气门都关闭，活塞向上运动，汽油与空气混合物被压缩，把机械能转化成内能。
3.做功冲程
压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的气体；高温高压气体推动活塞向下运动，带动曲轴转动，对外做功；四个冲程中只有做功冲程对外做功，其他三个冲程都是靠做功冲程的惯性完成的，把内能转化成机械能。
4.排气冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
由图可知，四个冲程的顺序排列正确的是乙丁甲丙。
故选B。
4. 在原子中，带负电的粒子是（ ）
A. 原子核B. 质子C. 中子D. 电子
【答案】D
【解析】
【详解】根据原子的结构特点可知，原子是由带负电的核外电子和带正电的原子核构成的，原子核是由带正电的质子和不带电的中子构成的，故D符合题意，ABC不符合题意。
故选D。

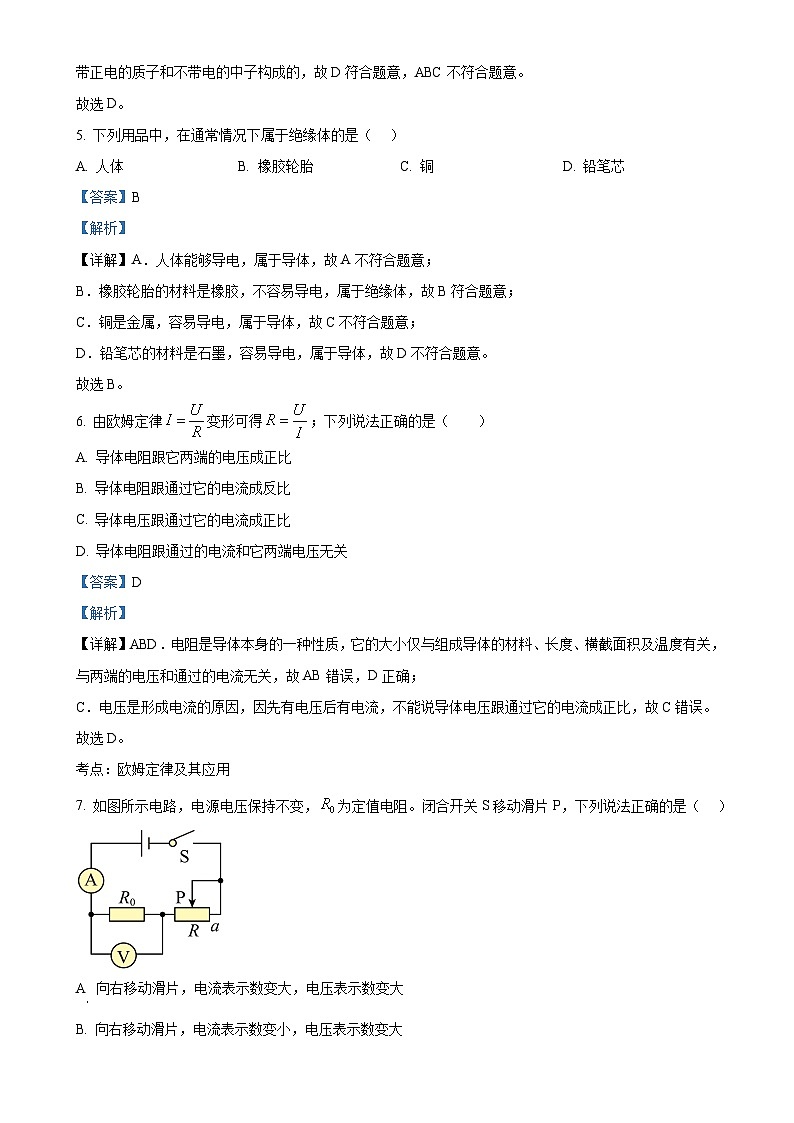

5. 下列用品中，在通常情况下属于绝缘体的是（ ）
A. 人体B. 橡胶轮胎C. 铜D. 铅笔芯
【答案】B
【解析】
【详解】A．人体能够导电，属于导体，故A不符合题意；
B．橡胶轮胎的材料是橡胶，不容易导电，属于绝缘体，故B符合题意；
C．铜是金属，容易导电，属于导体，故C不符合题意；
D．铅笔芯的材料是石墨，容易导电，属于导体，故D不符合题意。
故选B。
6. 由欧姆定律变形可得；下列说法正确的是（ ）
A. 导体电阻跟它两端的电压成正比
B. 导体电阻跟通过它的电流成反比
C. 导体电压跟通过它的电流成正比
D. 导体电阻跟通过的电流和它两端电压无关
【答案】D
【解析】
【详解】ABD．电阻是导体本身的一种性质，它的大小仅与组成导体的材料、长度、横截面积及温度有关，与两端的电压和通过的电流无关，故AB错误，D正确；
C．电压是形成电流的原因，因先有电压后有电流，不能说导体电压跟通过它的电流成正比，故C错误。
故选D。
考点：欧姆定律及其应用
7. 如图所示电路，电源电压保持不变，为定值电阻。闭合开关S移动滑片P，下列说法正确的是（ ）
A 向右移动滑片，电流表示数变大，电压表示数变大
B. 向右移动滑片，电流表示数变小，电压表示数变大
C. 向左移动滑片，电流表示数变大，电压表示数变大
D. 向左移动滑片，电流表示数变大，电压表示数变小
【答案】C
【解析】
【详解】由题图可知，两电阻串联，电流表测的是电路电流，电压表测的是R0的两端电压。
AB．向右移动滑片，变阻器连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路电流变小，电流表示数变小，R0的两端电压变小，电压表示数变小，故AB错误；
CD．向左移动滑片，变阻器连入电路的电阻变小，电路的总电阻变小，根据欧姆定律可知，电路电流变大，电流表示数变大，R0的两端电压变大，电压表示数变大，故C正确，D错误。
故选C。
二、填空题（本题7小题，每小题3分，共21分）
8. 改变物体的内能方式有______或______，金属汤勺放在热汤中，变得烫手，是通过______改变物体的内能．
【答案】 ①. 做功 ②. 热传递 ③. 热传递
【解析】
【详解】改变物体内能有两种方式：做功和热传递；做功过程中能量形式变了，热传递过程能量形式不变，能量只是从一个物体转移到另一个物体， 金属汤勺放在热汤中，汤勺吸收热量，变得烫手，是内能从热汤转移到汤勺的过程，故这是通过热传递的方式改变物体的内能．
9. 在烈日炎炎的夏季，白天海滩上的沙子热得烫脚，但海水却非常凉爽，这是因为水的比热容比沙子的比热容______（选填“大”或“小”），______（选填“沙子”或“海水”）上升的温度较高。将质量相同的铝块和铅块同时放入水中进行加热，经过相同的时间，铝块吸收的热量______（选填“大于”、“等于”或“小于”）铅块吸收的热量[，]
【答案】 ① 大 ②. 沙子 ③. 等于
【解析】
【详解】[1][2]在烈日炎炎的夏季，白天海滩上的沙子热得烫脚，但海水却非常凉爽，这是因为水的比热容比沙子的比热容大，质量相同的沙子与水，分别吸收相同的热量后，沙子上升的温度较高，水上升的温度较低。
[3]将质量相同的铝块和铅块同时放入水中进行加热，加热源相同，经过相同的时间，铝块吸收的热量等于铅块吸收的热量。
10. 乙醇汽油燃烧的过程是______能转化为内能的过程，理论上，完全燃烧25g乙醇可以产生的热量，则乙醇汽油的热值是______J/kg；如果这些热量完全被水吸收，在1标准大气压下，可以将______kg，20℃的水加热到沸腾。（水的比热容为4.2×103J/（kg·℃））
【答案】 ①. 化学 ②. ③. 2.5
【解析】
【详解】[1]乙醇汽油燃烧的过程中，消耗化学能，得到内能，因此是化学能转化为内能的过程。
[2]根据可得，乙醇汽油的热值是
[3]1标准大气压下水的沸点为100℃，由题意可知，水吸收的热量为
根据可得，水的质量为
11. 一节干电池电压是______V，我国家庭电路电压是______V；验电器原理：______
【答案】 ①. 1.5 ②. 220 ③. 同种电荷相互排斥
【解析】
【详解】[1][2]不同的电源提供不同的电压，一节干电池电压是1.5V，我国家庭电路电压是220V。
[3]根据电荷的相互作用规律可知，同种电荷相互排斥，异种电荷相互吸引。验电器是根据同种电荷相互排斥的原理工作的。
12. 下列物质：①橡胶、②硅、③锗、④干木材；其中属于半导体的是 ___________（只填序号），其导电能力比铜、铁等金属的要 ___________（选填“强”或“弱”）。一些物质在温度很低时，电阻变为 ___________，这种叫做超导现象。
【答案】 ①. ②③ ②. 弱 ③. 0
【解析】
【详解】[1]橡胶、干木材不容易导电是绝缘体；铜、铁容易导电是导体；硅、锗导电性能介于导体与绝缘体之间的叫半导体。所以属于半导体的是②③。
[2]半导体的导电性比导体弱；则硅、锗的导电能力比铜、铁要弱。
[3]超导现象是指一些物质在温度很低时，电阻变为0。
13. 如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关_____；若要使电灯L1和L2接成并联电路，应闭合开关_____；若同时闭合开关_____，电路处于短路状态，这是绝对不允许的．
【答案】 ①. S2 ②. S1和S3 ③. S1、S2、S3
【解析】
【详解】[1]要使灯L1和L2串联，电流从电源正极依次经过L1、S2、L2回到电源负极，因此只能闭合S2；
[2]若要使L1和L2并联电路中，则应将两灯首尾相连接到电源两端，由图可得，需要闭合开S1和S3；
[3]同时闭合开关S1、S2、S3时，形成电源短路，将烧坏电源，因此绝对不允许同时闭合开关S1、S2、S3．
14. 如图甲所示，电能表的示数为______kW·h；如图乙所示，该电阻箱的示数为______Ω。若该电能表的转盘在5min内转了250转，则这段时间内小明家中用电器消耗的电能为______J。
【答案】 ①. 305.3 ②. 1507 ③.
【解析】
【详解】[1]电能表数字方框中最后一位是小数点后第一位，单位是kW·h，由图甲可知，电能表的示数为305.3kW·h。
[2]如图乙所示，该电阻箱的示数为
[3]此电能表表盘上标有“2500r/（kW·h）”，表示电路中的用电器每消耗1kW·h电能，电能表的转盘转过2500转，则该电能表的转盘在5min内转了250转，这段时间内小明家中用电器消耗的电能为
三、作图题（本题3小题，共7分）
15. 按要求作图。
（1）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮，并在方框中画出对应电路图；
（2）请根据实物电路，在方框内画出电路图；
（3）如图所示，在甲、乙两个“O”内画出电压表或电流表的符号，使两灯组成串联电路。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
根据题意可知，灯泡的亮度可通过变阻器来调节，所以，变阻器和小灯泡串联在电路中，且向右移动滑片，灯泡变亮，说明变阻器连入电路的电阻变小，根据“一上一下”的接法可知，可选择变阻器的左上接线柱和右下接线柱连入电路中，实物图连接和对应的电路图如图所示：
【小问2详解】
由实物图可知，电流从电源正极出发，经过开关S1，然后分两支，一支经过灯泡L1，另一支经过灯泡L2和开关S2，最后汇合回到电源负极，电路图如图所示：
【小问3详解】
由题知， 要使两灯串联， 电流由电源正极流出， 经两灯、乙表和开关后回到电源负极， 所以乙处应填电流表； 甲处电表与两灯并联， 应填电压表。如图所示：
四、实验探究题（本题3小题，共19分）
16. 小希用如下图所示电路来探究串联电路的电压特点。
（1）在拆接电路时，开关必须______；
（2）实验中发现两个小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是______；
A. 通过两个灯泡的电流大小不同B. 发光微弱的灯泡的灯丝断了
C. 灯泡的规格不同D. 发光微弱的灯泡被短路
（3）在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表______；
A. 超过电压表量程B. 指针反偏C. 正确测出灯泡两端的电压
（4）用电压表分别测出AB、BC、AC两点间的电压为．经过多次实验，数据在表中。分析数据，可得串联电路的电压特点是______，表达式为______；
（5）实验过程中，若发现两盏灯都不亮，两端的电压接近电源电压，则故障原因可能是______。
【答案】（1）断开 （2）C
（3）B （4） ①. 串联电路两端总电压等于各部分电路两端电压之和 ②.
（5）L1断路
【解析】
【小问1详解】
为保护电路安全，在拆接电路时，开关必须断开。
【小问2详解】
A．两个小灯泡串联，通过的电流大小相等，故A不符合题意；
B．两个小灯泡串联，两灯相互影响，若发光微弱的灯泡的灯丝断了，则另一灯不会发光，故B不符合题意；
C．两个小灯泡串联，通过的电流大小相等，灯泡的规格不同，则电阻不同，故亮度不同，故C符合题意；
D．若发光微弱的灯泡被短路，则无电流流过该灯泡，该灯应完全不发光，故D不符合题意。
故选C。
【小问3详解】
如图所示，将电压表并联在AB两点之间，则与A点连接的接线柱为电压表的正接线柱，与B点连接的接线柱为电压表的负接线柱，若只断开A接点，并改接到C接点上，则电压表正负接线柱反接，会造成电压表指针反偏。故AC不符合题意，B符合题意。
故选B。
【小问4详解】
[1][2]由表格数据可知，第一次实验中
第二次实验中
第三次实验中
综上可知，串联电路两端总电压等于各部分电路两端电压之和。即
【小问5详解】
实验过程中，若发现两盏灯都不亮，电路可能断路，L1两端的电压接近电源电压，则说明电压表与电源连通，则故障原因可能是L1断路。
17. 如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
（1）利用电路，要粗略判断电阻大小，可观察______；
（2）另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为______同学的改进更好，理由是______；
（3）小丽组的同学分别对导体电阻跟长度、横截面积，材料有关的猜想进行了检验。检验时对每一个猜想都用三个实验数据进行对比，如表中给出了可供选择的几种导体（填导体代号）：
①选用导体A、B、C。可以检验“导体电阻跟导体______有关”的猜想；
②为检验“导体电阻跟导体的长度有关”的猜想，应选用导体______；
③选用导体B、F、G______（填“可以”或“不可以”）检验“导体电阻跟导体材料有关”的猜想。
【答案】 ①. 灯泡的亮度 ②. 乙 ③. 灯泡能保护电路 ④. 横截面积 ⑤. B、D、E ⑥. 不可以
【解析】
【详解】（1）[1]因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗，反之，灯泡越亮，故根据灯泡的亮度反映a、b间电阻的大小。
（2）[2][3]将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏，乙在原电路中串联一个电流表，灯泡可以起到保护电路的作用，因此乙同学的方案更好。
（3）①[4]导体A、B、C，观察表中数据可知，这三组长度相同，材料相同，横截面积不同，因此这三组可以检验“导体电阻跟导体横截面积有关”的猜想。
②[5]为探究“导体电阻跟长度有关”的猜想，要控制横截面积和材料相同，长度不同，由表可知，故应选用B、D、E三组。
③[6]根据表中数据可知，导体B、F、G只控制了长度相同，没有控制导体横截面积相同，B、F、G不能探究“导体电阻跟材料有关”的猜想。
18. 如图所示，是用伏安法测量电阻R时所设计的电路图。
（1）请用公式写出测量电阻的原理：______；
（2）闭合开关前，如图1滑动变阻器的滑片P应移到最______（选填“左”或“右”）端；
（3）当滑片P调节在某处时，电流表、电压表指针如图2所示，则电压表读数为______V。被测电阻值大小约为______Ω（保留一位小数），为了测量值更接近真实值，还应该_______；
（4）在完成以上实验后，小明还测量了某小灯泡的电阻，并绘出了电流随电压变化的图像（如图3所示），通过分析图像发现灯丝的电阻是变化的，这是因为灯丝的电阻跟灯丝的______有关。经观察，小灯泡在2.5V的电压下正常发光，则此时小灯泡的电阻为______Ω。
【答案】（1）
（2）右 （3） ①. 0.8 ②. 2.2 ③. 多次测量取平均值
（4） ①. 温度 ②. 10
【解析】
小问1详解】
实验中，使用电压表测出定值电阻的两端电压，用电流表测出电路中电流，根据可得出定值电阻的阻值，所以，测量电阻的原理是。
【小问2详解】
为保护电路，闭合开关前，滑动变阻器的阻值应调到最大，即应将滑动变阻器的滑片P移动至最右端。
【小问3详解】
[1]电压表使用0~3V量程，每一小格代表0.1V，分度值为0.1V，故电压表读数为0.8V。
[2]电流表使用0~0.6A量程，一大格代表0.2A，一小格代表0.02A，分度值为0.02A，电流表示数为0.36A。则被测电阻为
[3]为了测量值更接近真实值，还应该多次测量取平均值，从而减小误差。
【小问4详解】
[1]由图3可知，当灯泡两端的电压增大时，通过的电流增大，根据P=UI可知，小灯泡的实际功率增大，亮度增加，温度升高，根据欧姆定律可知，灯泡的灯丝电阻也增大。所以，通过分析图像发现灯丝的电阻是变化的，这是因为灯丝的电阻跟灯丝的温度有关。
[2]由图3可知，小灯两端电压为2.5V时，通过它的电流为0.25A，则灯丝此时的电阻为
五、计算题（本题2小题，共13分）
19. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，和均为电热丝。
（1）电烤箱在高温挡工作时的电流；
（2）电路中的阻值；
（3）电烤箱在低温挡正常工作时，电路中的的阻值。
【答案】（1）5A （2）44Ω
（3）66Ω
【解析】
【小问1详解】
根据P=UI可得，电烤箱在高温挡工作时的电流为
【小问2详解】
根据串并联电路的电阻规律可知，只有开关S1闭合时，两电阻串联，电路的总电阻最大，由可知，电路的总电功率最小，电烤箱处于低温挡；当两开关同时闭合时，电路为R1的简单电路，电路总电阻最小，由可知，电路的总电功率最大，电烤箱处于高温挡。由可得，电路中的阻值为
【小问3详解】
电烤箱在低温挡正常工作时，由可得，电路中总阻值为
所以，电路中的的阻值为
20. 如图所示，小灯泡L正常工作电压为8V，正常工作电流为0.4A，闭合开关，小灯泡正常发光，电流表的示数为1.4A，求：
（1）小灯泡L正常工作的功率；
（2）通过的电流；
（3）1min电阻消耗的电能。
【答案】（1）3.2W
（2）1A （3）480J
【解析】
【小问1详解】
小灯泡L正常工作电压为8V，正常工作电流为0.4A，小灯泡L正常工作的功率为
【小问2详解】
由电路图可知，小灯泡和R0并联，电流表串联在干路上，测的是干路电流；闭合开关，小灯泡正常发光，说明小灯泡的两端电压为8V，根据并联电路的电压规律可得，电阻R0的两端电压等于电源电压等于小灯泡正常发光时的两端电压，即
根据并联电路的电流规律可得，通过电阻R0的电流为
小问3详解】
由（2）和可得，1min电阻消耗的电能为
六、综合能力题（本题3分题，共19分）
21. 为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
（1）图乙实物图中，电流表测量图甲中______处电流（选填“A”、“B”或“C”）；
（2）在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是______；
（3）在排除故障后，电流表测量C处电流的示数如图丁所示，则电流表的示数为______A；
（4）小星接着测量A、B两处电流并把数据记录在表中，如下表所示。他便得出结论：____________，表达式：______；
（5）同组的小王认为实验次数太少，应该更换______规格的小灯泡重复多次实验（选填“不同”或“相同”）；
（6）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是______；
A. 多次测量求平均值，减小误差B. 寻找普遍规律，避免偶然
【答案】（1）A （2）电流表没有调零
（3）0.24 （4） ①. 在并联电路中，干路上的电流等于各支路电流之和 ②.
（5）不同 （6）B
【解析】
【小问1详解】
由图乙得，两灯并联，电流表串联在干路上，测量的是干路电流，即电流表测量图甲中A处电流。
【小问2详解】
在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，即电流表指针没有在零刻度线位置，说明电流表没有调零，因此应将电流表调零。
【小问3详解】
由图丁得，电流表的量程为0~0.6A，分度值为0.02A，示数为0.24A。
【小问4详解】
[1][2]由表格数据可得
得出结论：在并联电路中，干路上的电流等于各支路电流之和；表达式为
【小问5详解】
一次实验得到的结论具有偶然性，为了使实验结论具有普遍性，应该更换不同规格的小灯泡重复多次实验。
【小问6详解】
他们按照上面的操作多次实验，得到了多组数据，其目的是避免偶然性，寻找普遍规律，使结论更具有说服力，故A不符合题意，B符合题意。
故选B。
22. 如图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源（输出电压为6V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）和导线若干。
（1）连接电路，闭合开关，电流表指针偏到零刻度线左边，如图乙，原因是______；
（2）小明先把5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为______V，并记下电流表示数，接着小明将“5Ω”的定值电阻换为“10Ω”，滑动变阻器的滑片位置不变，闭合开关，电压表示数______（选填变大，变小或不变），滑动变阻器应该向______（选填“右”或“左”）调节，以保持电压表示数不变；
（3）正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙，由此可得出实验结论：当______相同时，通过导体的电流与导体的电阻成______；
（4）滑动变阻器的最大阻值应不小于______Ω。
【答案】（1）电流表正负接线柱接反了
（2） ①. 2 ②. 变大 ③. 右
（3） ①. 导体两端的电压 ②. 反比
（4）50
【解析】
【小问1详解】
电流表的正负接线柱连接正确时，电流表的指针应该向表盘的右侧偏转，如果电流表正负接线柱接反了，指针会向表盘左侧偏转。如图乙，电流表指针偏到零刻度线左边，原因是电流表正负接线柱接反了。
【小问2详解】
[1]由图丙可知，当定值电阻的阻值为5Ω，通过其的电流为0.4A，所以，此时电压表示数为
[2][3]由图甲可知，两电阻串联，电压表测的是定值电阻的两端电压，电流表测的是电路电流；根据串联分压原理可知，将“5Ω”的定值电阻换为“10Ω”，电阻变大，其分得的电压变大，即电压表示数变大；探究电流与电阻的关系实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右调节，以保持电压表示数不变。
【小问3详解】
[1][2]由图丙可知，电阻两端的电压始终保持为
UV＝IR＝0.4A×5Ω＝……＝0.1A×20Ω＝2V
为一定值，故由此得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【小问4详解】
电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压为
U滑＝6V-2V＝4V
则变阻器分得的电压为电压表示数的
倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
R滑=2×25Ω=50Ω
故滑动变阻器的最大阻值应不小于50Ω。
23. 小明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）
（1）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大。电路中出现的故障原因是______。
（2）排除故障后，电流表和电压表的示数如图乙所示，则______。
（3）小明想利用这些器材测量另一个未知电阻的阻值，但发现电流表已经损坏。小华帮他设计另一个实验方案：利用图丙所示的电路，为已知阻值电阻，先闭合开关S、，记下电压表的示数，再______，记下电压表示数，则______（表达式用表示）。
【答案】（1）定值电阻R0断路
（2）6.25 （3） ①. 断开开关S1 ②.
【解析】
【小问1详解】
由图甲得，定值电阻R0与滑动变阻器串联，电压表测量定值电阻R0的电压，电流表测量电路电流。闭合开关，小明发现电流表无示数，但电压表示数很大，则电路中可能存在断路，且电压表与电源相连接，则电路中出现的故障原因是与电压表并联的定值电阻R0断路。
【小问2详解】
由图乙得，电流表的分度值为0.02A，示数为0.4A；电压表的分度值为0.1V，示数为2.5V。由欧姆定律得
【小问3详解】
[1][2]由图丙得，先闭合开关S、S1，电路为定值电阻R0的简单电路，电压表测量电源电压，则电源电压为U3，再断开S1，此时定值电阻R0与未知电阻串联，电压表测定值电阻R0的电压，则此时定值电阻R0的电压为U2，由串联电路电压特点与欧姆定律得
实验次数
/V
/V
/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
A点的电流/A
B点的电流/A
C点的电流/A
第一次测量
0.66
0.42
