第十六讲 电压 电阻-2026年中考物理复习课件

这是一份第十六讲 电压 电阻-2026年中考物理复习课件，共26页。
人教：九全第十六章 粤教沪科：九上第十三章 九上第十四章

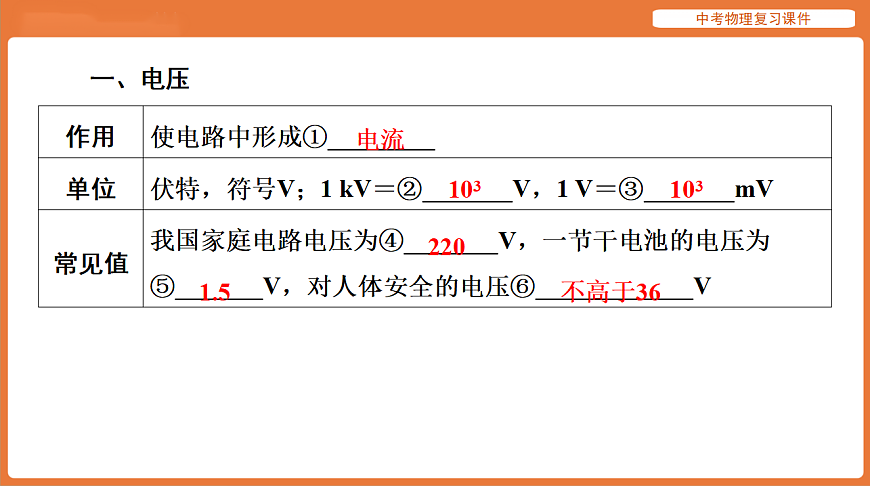

　　 电压及其测量(6年4考，2024、2023、2022、2020年考)
　　1.如图所示电路，开关S闭合后，两灯均发光，下列说法正确的是 （　A　）
　　思路点拨►正确判断电压表测量对象的方法：
　　(1)移点法：沿导线移动到电压表与电路连接点的位置．注意：移点 时只能越过导线、开关、电流表，不能越过电源和用电器．如图甲，将 A点移到B点，可看出电压表测L1两端电压．
　　(2)去源法：选取电压表接在电路中的两个连接点为分点，将电路分 成两部分，将两点间含有电源的电路部分去掉，分析电压表与哪个用电 器组成闭合回路，电压表测量的就是该用电器两端的电压．如图乙，将 含有电源的电路部分去掉，可看出电压表测L1两端的电压．

甲 乙
　　2．如图所示的电路中，要想测出L2两端的电压，连接正确的是 （　C　）
　　3．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电 池，其工作时将化学能转化为 ⁠能．用电压表测量该自制电池的电 压，其现象如图所示，则该电池电压是 V，正极是 (选填 “铜”或“锌”)片．
　　 串、并联电路中电压的规律(6年5考，2025、2024、2023、 2021、2020年考)
　　4.如图所示的电路中，电源电压保持不变，闭合开关S，电压表V1 的示数为6 V，电压表V2的示数为2 V． 下列说法正确的是（　B　）
　　5．如图甲所示的电路中，电源两端的电压恒为3 V． 闭合开关，此 时电压表的示数如图乙所示，图中电压表的示数为 V，灯L2两端 的电压为 V；当灯L1突然烧断，此时电压表 (选填“有” 或“无”)示数．
甲 乙
　　6．如图所示，电源电压不变，当开关S由闭合到断开时，电压表的 示数 ，电流表的示数 .(均选填“变大”“变小”或 “不变”)
　　 电阻(6年1考，2024年考)
　　7.用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下 列说法正确的是（　D　）
　　思路点拨►(1)电阻与其两端电压、通过的电流大小无关，与其是否 接入电路无关．　　(2)超导体电阻为零，电流通过时不产生热量，不能用来制作电热器 的发热体和保险丝．
　　8．图甲是一块合金导体，若把合金块分别按前后、左右、上下三 种方法接在图乙电路的a、b接线柱上，其中 (选填“前 后”“左右”或“上下”)接入时电流表示数最大．
　　 电阻的串、并联
　　9.下列几组电阻串联后，等效阻值最大的一组是（　A　）
　　10． 要求用两个定值电阻组成一个电路，电路的总电阻是20 Ω.则 从5 Ω、15 Ω、30 Ω、60 Ω四个电阻中选择两个，下列做法可行的是 （　A　）　　①5 Ω和15 Ω串联 ②15 Ω和30 Ω串联 ③15 Ω和30 Ω并联 ④30 Ω 和60 Ω并联
　　 滑动变阻器(6年6考)
　　11.一题多设问请回答下列有关滑动变阻器的问题．　　(1)滑动变阻器的工作原理：通过改变滑动变阻器接入电路中电阻丝 的 ⁠来改变电阻的大小，从而改变电路中的电流．　　(2)滑动变阻器应与用电器 ⁠，闭合开关前应将滑片调 到 ⁠．
　　(3)如图是滑动变阻器的结构示意图．
　　①当A、C两个接线柱接入电路时，线圈中接入电路的电阻丝 是 部分；如果滑片P向右移动，则接入电路的电阻丝 变 ，接入电路的电阻变 ⁠．　　②如果将C、D两个接线柱接入电路，相当于一段没有电阻的导线 连入电路，将 (选填“能”或“不能”)改变电路的电阻．
　　③当A、B两个接线柱接入电路时，不管如何移动滑片P，接线柱 A、B之间的电阻丝始终 (选填“全部”或“部分”)接入电路， 相当于接入一个定值电阻，也起不到改变电阻的作用．　　④要把滑动变阻器正确接入电路，且能起到改变电阻的作用，通常 有四种接线方法，分别是将 和 、 和 、 ⁠ 和 、 和 ⁠接线柱接入电路中．
　　思路点拨►滑动变阻器的滑片远离下接线柱时，电阻变大；靠近下 接线柱时，电阻变小．滑片距离下接线柱最远时，整个变阻器接入电 路，电阻值等于滑动变阻器最大阻值；滑片距离下接线柱最近时，变阻 器接入阻值为零．
　　12．(2025·成都)小聪设计了利用滑动变阻器改变灯泡亮度的电路 图，如图所示．在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑 动时，灯泡变暗．下列四种接入方式，符合要求的是（　B　）
　　13．如图是用滑动变阻器调节灯泡亮度的几种方案，你认为能达到 目的的方案是（　A　）
　　14．请用笔画线代替导线，按要求将图中的实物电路连接完整，并 在虚线框中画出对应的电路图．要求：①闭合开关后，电压表测量灯泡 两端的电压；②滑动变阻器的滑片向右移动时，通过灯泡的电流变小； ③导线不能交叉．
一、探究串联电路中电压的特点
　　 在“探究串联电路电压的特点”活动中．
　　基础设问　　(1)如图甲所示，连接电路时，至少需要 ⁠根导线；实验中应选 择规格 (选填“相同”或“不同”)的小灯泡．按电路图连接电 路，小芳刚连接好最后一根导线，两灯立即发光，这说明她在连接电路 时没有将 ⁠．
　　(2)在测L1两端电压时，闭合开关，发现电压表示数为零，故障可能 是 或 ⁠．若电压表有示数且接近电源电压，两灯 都不亮，则故障可能是 ．(假设故障只发生在L1或L2处)
　　(3)闭合开关后，如果小芳同学发现电压表先后出现乙、丙两图所示 的现象，请你分析她在实验时出现问题的原因．乙图： ⁠ ；丙图： ⁠．
电压表的正负
选择的电压表测量范围太大
电压表的正负接线柱接反了
　　(6)小芳分别测出AB、BC、AC间的电压并记录在如下表格中．
　　分析实验数据得出两个实验结论：　　①串联电路电源两端的电压 ⁠各部分电路两端电压之和；　　②串联电路中，各部分电路两端电压相等．
　　(7)实验结束后小芳和小华互相交流，小华指出结论②是错误的，造 成结论错误的原因是 ⁠．另外，小芳的 实验在设计上还存在另一个不足之处是 ⁠ ⁠．
选用相同规格的小灯泡做实验
实验次数太少，一次实验具有
二、探究影响导体电阻大小的因素
　　 为探究影响导体电阻大小的因素，小明设计了如图甲所示电 路，并找到了不同规格的导线，如表所示．则：

甲 乙
　　(1)连接电路时开关应 ．在M、N之间分别接上不同导体后 闭合开关，通过观察相关现象来比较导体电阻的大小．关于此电路，下 列说法正确的是 ⁠．
　　(2)实验中，为验证猜想，可通过观察 ⁠来判断接入 电路中导体电阻的大小，这种研究方法叫作 (选填“等效替 代法”或“转换法”)．　　(3)探究电阻大小与导体长度的关系时，要保证两导体的 ⁠ 相同，应选择 ⁠两根导线进行实验．
　　(4)选择A和D两根导线进行实验，电流表示数有所不同，可得实验 结论： ⁠．
　　(5)小明用A、C两根导线探究了导体电阻大小与横截面积的关系， 则导线C的长度应为 ，这种研究方法叫作 ⁠法．
导体的电阻大小与材料有关
　　(6)实验结束后，另一小组同学进一步研究导体的电阻与温度的关 系，如图乙所示．当用酒精灯对钨丝加热时，观察到灵敏电流计的示 数 (选填“变大”“变小”或“不变”)，这个实验说明了 ⁠ ⁠．
体的电阻大小跟温度有关
　　1． 小东在做电学实验时连接了如图所示的电路，闭合开关后 （　C　）
　　2．(2024·广东)小明设计了一盏能调节亮度的台灯．下列符合要求 的电路图是（　C　）
　　3．有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为 R1；将B导线均匀地拉伸到原来长度的两倍，电阻变为R2；将C导线从 中间对折，电阻变为R3.下列大小关系正确的是（　B　）
　　4． 近年来，我国农村电网改造方案的实施，大大提高了农村生活 的质量．部分地区改造时将原来较细的铝芯输电线换成较粗的铜芯输电 线，其目的是 ⁠输电线的电阻．这主要是因为电阻的大小与导体 的 和 ⁠有关．
　　5．生活物理如图所示，甲为亮度可调的台灯，电位器是调节其亮 度的装置，它是根据改变电阻丝接入电路中的 ⁠来改变接入电路 中的电阻．乙图为电位器的内部结构图，a、b、c是它的三个接线柱， 若将a和b接线柱接入电路，顺时针旋转旋钮时灯泡变 ⁠．关于电位 器上电阻丝的材料，应该选用 (选填“铜丝”或“镍铬 合金丝”)．
　　6．如图甲所示的电路中，闭合开关，R1和R2的连接方式 为 (选填“串”或“并”)联，电压表测量的是 ⁠两端的电 压，此时电压表的示数如图乙所示，为 V.
　　7．物理观念如图甲、乙所示电路中，闭合开关后，电压表V1的示 数均为2.5 V，图乙中V2的示数为3.5 V． 则图甲中V2的示数 是 V，V的示数是 V；图乙中V的示数是 V．
甲 乙
　　8．(2024·广东)探究串联电路中电压的规律．

甲 乙 丙
　　(1)根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接 完整．
　　(2)连接电路时，开关应处于 ⁠状态．正确连接电路后，闭 合开关，若灯L2断路，则L1两端 (选填“有”或“无”)电压．
　　(3)用电压表分别测出电压UAB、UBC和UAC. 其中测UAB时，电压表的 示数如图丙所示，示数为 V. 接着更换不同规格的灯泡并多次实 验，数据记录见表．
　　①分析表中数据，得到初步结论：串联电路两端的总电压等于各部 分电路两端电压 ⁠.　　②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实 验．此外，还可以 ⁠．
更换电压不同的电源多次实验
　　9． 如图1所示，电源电压恒定不变．两个定值电阻R1和R2(R1>R2) 按图2所示的四种不同接法分别接在图1中的PQ两端，当闭合开关后， 电流表的示数由大到小排列正确的是（　D　）
